পণ্যের বিবরণ:
|
| পণ্য: | 2.42"(2.4") ইঞ্চি OLED ডিসপ্লে | রেজোলিউশন: | 128x64 বিন্দু |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 71.0(L) x 43.5(W) x 6.0(T) (মিমি) | সক্রিয় এলাকা: | 55.01(L) x 27.5(W) (mm) |
| পিক্সেল পিচ: | 0.43 x 0.43 (মিমি) | ড্রাইভিং পদ্ধতি: | ১/৬৪ ডিউটি চক্র |
| অপারেটিং টেম্প: | -40°C থেকে +70°C | পিন নাম্বার: | 7 হেডার পিন |
| ইন্টারফেস: | SPI ইন্টারফেস | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | এসপিআই ইন্টারফেস গ্রাফিক ওএলইডি ডিসপ্লে,হলুদ রঙের গ্রাফিক ওএলইডি ডিসপ্লে,2.4 ইঞ্চি গ্রাফিক ওএলইডি ডিসপ্লে |
||
SFOM242YZ7-12864WBYG-01 স্পেসিফিকেশন.pdf
৭ পিন2.42 ইঞ্চি ওএলইডি 128x64 এসপিআই ইন্টারফেস পণ্যের ভূমিকা
SAEF প্রযুক্তি SFOMS242YZ7-12864WBYG-01 একটি ডট ম্যাট্রিক্স 128x64 COB গ্রাফিক টাইপ OLED মডিউল। সক্রিয় এলাকার আকার 2.42 ′′ ব্যাসার্ধের সাথে মডিউল মাত্রা 71.0x43.5 মিমি। এই 2.42 ইঞ্চি OLED মডিউল অন্তর্নির্মিত আইসি SPD0301 আছে, এবং উচ্চ বৈসাদৃশ্য অনুপাত 20,000 boasts: 1. SPI এবং IIC (I2C) ইন্টারফেস সহ অনেক ইন্টারফেস বিকল্প থেকে পছন্দ আছে। লজিক সরবরাহ ভোল্টেজ 1.65V-3.3V থেকে পরিসীমা,সাধারণ মান হল ২.8V. উপলভ্য নির্গত রং হল সাদা, হলুদ, নীল, সবুজ এবং লাল।
SFOMS242YZ7-12864WBYG-01 OLED মডিউলটি মূলত স্পর্শহীন, তবে টাচ প্যানেলটি কাস্টমাইজযোগ্য। এটি চিকিত্সা বিশ্লেষক, মিটার এবং যন্ত্র, সেন্সর ডিভাইস, পিওএস টার্মিনাল,ক্যাশ রিডার, হ্যান্ডহেল্ড ডিভাইস এবং মোবাইল ফুড অর্ডারিং মেশিন ইত্যাদি।
| পণ্যঃ | 2.42 "(2.4") ইঞ্চি OLED স্ক্রিন | রেজল্যুশন: | 128x64 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স | অপটিক্সঃ | সকল দৃষ্টিকোণ |
| রূপরেখা ডিম: | 71.0 ((L) X 43.5 ((W) X 6.0 ((T) মিমি | সক্রিয় এলাকাঃ | 55.01 ((L) X 27.5 ((W) মিমি |
| পিক্সেল পিচঃ | 0.43 X 0.43 মিমি | ড্রাইভিং পদ্ধতিঃ | 1/64 কাজের চক্র |
| অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C | পিন নম্বরঃ | 7 হেডার পিন |
| ইন্টারফেসঃ | SPI, I2C ঐচ্ছিক | সম্মতিঃ | REACH & RoHS মেনে চলুন |
৭ পিন2.42 ইঞ্চি ওএলইডি 128x64 এসপিআই ইন্টারফেস পণ্যের অঙ্কন
ইন্টারফেস পিন সংজ্ঞা
| পিন | প্রতীক | বর্ণনা |
| 1 | জিএনডি | লজিক সার্কিটের ভিত্তি |
| 2 | ভিডিডি | যুক্তির জন্য শক্তি সরবরাহ |
| 3 | এসসিকে | সিরিয়াল ক্লক ইনপুট। |
| 4 | এসডিএ | সিরিয়াল ডেটা ইনপুট। |
| 5 | RST | এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানতে থাকুন। |
|
6 |
ডিসি |
এই পিনটি ডাটা/কমান্ড কন্ট্রোল পিন। যখন পিন উচ্চ টানা হয় এবং সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়, SDIN এ তথ্য যখন এটি কম টানা হয়, SDIN এ তথ্য কমান্ড রেজিস্টারে স্থানান্তরিত করা হবে। |
| 7 | সি এস | চিপ নির্বাচন করুন। চিপটি নির্বাচন করা হয় যখন CS0 = L। |
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
নোট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | -০.3 | 4 | V | 1, ২ |
| প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিসিসি | 8 | 17 | V | 1, ২ |
| অপারেটিং তাপমাত্রা | শীর্ষ | -৪০ | 70 | . সি | |
| সংরক্ষণ তাপমাত্রা | টিএসটিজি | -৪০ | 85 | . সি | 3 |
| লাইফ টাইম (220 সিডি/মি2) | 13,000 | - | ঘন্টা | ৪ (১) | |
| লাইফ টাইম (২০০ সিডি/মি2) | 15,000 | - | ঘন্টা | ৪ (২) | |
|
লাইফ টাইম (180 cd/m2) |
16,000 | - | ঘন্টা |
৪ (৩) |
দ্রষ্টব্য ১ঃ উপরের সমস্ত ভোল্টেজ ₹VSS = ০V এর ভিত্তিতে।
দ্রষ্টব্য ২ঃ এই মডিউলটি উপরের সর্বোচ্চ ক্ষমতাসীমা অতিক্রম করলে মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি সেকশন ৩ অনুযায়ী ব্যবহার করা ভালো।. Optics Optics এবং বৈদ্যুতিক বৈশিষ্ট্য. যদি এই মডিউলটি এই অবস্থার বাইরে ব্যবহার করা হয় তবে মডিউলটির ত্রুটি হতে পারে এবং মডিউলের নির্ভরযোগ্যতা খারাপ হতে পারে।
দ্রষ্টব্য 3: সংজ্ঞায়িত তাপমাত্রা পরিসীমা পোলারাইজার অন্তর্ভুক্ত করে না। সর্বোচ্চ প্রতিরোধ ক্ষমতা
পোলারিজারের তাপমাত্রা ৮০ ডিগ্রি সেলসিয়াস হওয়া উচিত।
দ্রষ্টব্য ৪ঃ ১) ২২০ সিডি/মি২ এর সেটিংঃ
- কন্ট্রাস্ট সেটিংঃ 0x44
- ফ্রেম রেট: ১০৫ হার্জ
- ডিউটি সেটিংঃ 1/64
(2) 200 cd/m2 এর সেটিংঃ
- কন্ট্রাস্ট সেটিংঃ 0x3e
- ফ্রেম রেট: ১০৫ হার্জ
- ডিউটি সেটিংঃ 1/64
(3) 180 cd/m2 এর সেটিংঃ
- কন্ট্রাস্ট সেটিংঃ 0x37
- ফ্রেম রেট: ১০৫ হার্জ
- ডিউটি সেটিংঃ 1/64
ডিসি বৈশিষ্ট্য
|
বৈশিষ্ট্য |
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স |
ইউনিট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | 1.65 | 2.8 | 3.3 | V | |
| প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিসিসি | 11.5 | 12 | 12.5 | V | |
| উচ্চ স্তরের ইনপুট | এইচআইভি | 0.8×ভিডিডি | - | - | V | |
| নিম্ন স্তরের ইনপুট | ভিআইএল | - | - | 0.২×ভিডিডি | V | |
| উচ্চ স্তরের আউটপুট | ভিওএইচ | IOUT = 100μA, 3.3MHz | 0.9×ভিডিডি | - | - | V |
| নিম্ন স্তরের আউটপুট | ভিওএল | IOUT = 100μA, 3.3MHz | - | - | 0.1×ভিডিডি | V |
|
ভিডিডি সাপ্লাই কারেন্ট ভিডিডি = ২.৮ ভোল্ট, ভিসিসি = ১২, আইআরইএফ = ১০ ইউএ, না প্যানেল সংযুক্ত, প্রদর্শন চালু, সব চালু, |
আইডিডি |
কন্ট্রাস্ট = FFh |
- |
90 |
110 |
μA |
|
ভিসিসি সরবরাহ বর্তমান ভিডিডি = ২.৮ ভোল্ট, ভিসিসি = ১২, IREF =10uA, কোন প্যানেল নেই সংযুক্ত, প্রদর্শন চালু, সব চালু |
আইসিসি |
- |
450 |
580 |
μA |
|
|
সেগমেন্ট আউটপুট বর্তমান, ভিডিডি = ২.৮ ভোল্ট, ভিসিসি=১২ ভোল্ট, IREF=10uA, ডিসপ্লে চালু। |
আমিএসইজি |
কন্ট্রাস্ট=FFh | 280 | 310 | 340 |
μA |
| কন্ট্রাস্ট=AFh | - | 215 | - | |||
| কন্ট্রাস্ট=7Fh | - | 155 | - | |||
| কন্ট্রাস্ট=3Fh | - | 78 | - | |||
| কন্ট্রাস্ট=0Fh | 20 | - | ||||
|
ভিডিডির জন্য স্লিপ মোড বর্তমান |
আইডিডি, স্লিপ |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ডিসপ্লে বন্ধ, না প্যানেল সংযুক্ত |
- |
- |
10 |
μA |
|
ভিসিসির জন্য স্লেপ মোড বর্তমান |
আইসিসি, স্লিপ |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ডিসপ্লে বন্ধ, না প্যানেল সংযুক্ত |
- |
- |
10 |
μA |
বৈদ্যুতিক বিশেষ উল্লেখ
|
বৈশিষ্ট্য |
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | ||
| স্বাভাবিক মোডে বর্তমান খরচ | সমস্ত পিক্সেল চালু | - | 17 | 25 | mA | |||
| স্ট্যান্ডবাই মোডে বর্তমান খরচ | স্ট্যান্ডবাই মোড 10% পিক্সেল চালু | - | 0.5 | 1.5 | mA | |||
| স্বাভাবিক মোডে শক্তি খরচ | সমস্ত পিক্সেল চালু | - | 71.5 | 97.5 | এম ডাব্লু | |||
| স্ট্যান্ডবাই মোডে শক্তি খরচ | স্ট্যান্ডবাই মোড 10% পিক্সেল চালু | - | 6.5 | 19.5 | এম ডাব্লু | |||
| উজ্জ্বলতা | আইবিআর | - | 90 | 110 | - | cd/m2 | ||
| সি.আই.ই. (সাদা) |
(x) (y) |
১৯৩১ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| অন্ধকার রুমের বিপরীতে | সিআর | - | 2000:1 | - | - | |||
|
দেখার কোণ |
- | 160 | - | - | ডিগ্রী | |||

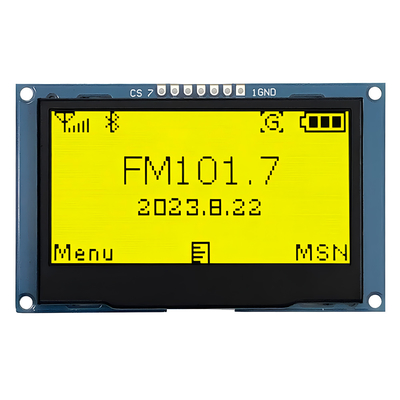

৭ পিন2.42 ইঞ্চি OLED 128x64 SPI ইন্টারফেস প্রোডাক্ট ইমেজ
কারখানার সুবিধা এবং শংসাপত্র
