পণ্যের বিবরণ:
|
প্রদর্শনের ধরন: | শিল্প TFT LCD | পর্দার আকার: | 15.6 ইঞ্চি (365.72 × 220.39 মিমি বেজেল) |
---|---|---|---|
রেজোলিউশন: | 1920 × 1080 এফএইচডি (0.179 মিমি পিক্সেল পিচ) | সর্বোচ্চ উজ্জ্বলতা: | 1500 সিডি/এম² (টাইপ) |
দেখার কোণ: | 85 °/85 °/85 °/85 ° (CR≥10) | অপারেটিং টেম্প।: | -30 ° C থেকে +85 ° C (প্রশস্ত টেম্প সার্টিফাইড) |
ইন্টারফেস: | 40-পিন 2 সিএইচ এলভিডিএস (আই-পেক্স 20455-040e) | ক্ষমতা ইনপুট: | 3.3V ডিসি ± 10% (4W টাইপ, 5 ডাব্লু সর্বোচ্চ) |
কন্ট্রাস্ট অনুপাত: | 800: 1 (টাইপ) | ব্যাকলাইট: | বাহ্যিক এলইডি লাইট বার |
LED লাইফটাইম: | 24.35W, 50,000 ঘন্টা জীবনকাল | কালার গামুট: | 72% NTSC |
আবেদন: | এইচএমআই, বহিরঙ্গন যন্ত্রপাতি, স্বয়ংচালিত, মেডিকেল | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 1500nits শিল্প টিএফটি এলসিডি ডিসপ্লে,LVDS শিল্প টিএফটি এলসিডি ডিসপ্লে |
চরম শিল্প পরিবেশের জন্য ডিজাইন করা
SFTO1560RX-7312AN একটি 15.6 "উচ্চ উজ্জ্বলতা TFT LCD যা কঠোর অবস্থার প্রতিরোধের জন্য নির্মিত। 1500nits উজ্জ্বলতা এবং -30 °C থেকে 85 °C অপারেশন সহ,এটি সরাসরি সূর্যের আলো বা হিমায়িত তাপমাত্রায় অঙ্গীকারহীন দৃশ্যমানতা সরবরাহ করে নির্মাণ সরঞ্জামগুলির জন্য উপযুক্ত, কারখানার অটোমেশন, এবং বহিরঙ্গন কিওস্ক।
শিল্প-গ্রেডের দৃঢ়তা
সামরিক-গ্রেড স্থায়িত্বঃ 100 তাপ শক চক্র, 10-55Hz কম্পন পরীক্ষা, এবং ± 12kV ESD সুরক্ষা মাধ্যমে বৈধ।
50,000-ঘন্টা এলইডি ব্যাকলাইটঃ ন্যূনতম রক্ষণাবেক্ষণের জন্য 45.1V ইনপুট (IP67 ঐচ্ছিক) সহ বাহ্যিক হালকা বার।
রাসায়নিক-প্রতিরোধী পৃষ্ঠঃ 3 এইচ শক্ত অ্যান্টি-গ্লার লেপ শিল্প পরিষ্কারের এজেন্টের প্রতিরোধী।
স্মার্ট ইন্টিগ্রেশন বৈশিষ্ট্য
প্লাগ অ্যান্ড প্লে এলভিডিএস ইন্টারফেসঃ নমনীয় মাউন্টের জন্য বিপরীত স্ক্যান নিয়ন্ত্রণ সহ 40-পিন সংযোগকারী (আই-পেক্স 20455) ।
জিরো ইমেজ রিটেনশনঃ ডিই-কেবল সিগন্যাল মোড 24/7 অপারেশন চলাকালীন বার্ন ইন প্রতিরোধ করে।
নিম্ন শক্তি নকশাঃ 3.3V এ 4W সাধারণ খরচ সিস্টেমের তাপ লোড হ্রাস করে।
বিশ্বব্যাপী প্রয়োগের জন্য প্রত্যয়িত
• ইইউ RoHS/REACH সম্মত
• আইএসও ৯০০১ (গুণমান) এবং ১৪০০১ (পরিবেশ) সার্টিফাইড
• এক বছরের কার্যকরী গ্যারান্টি
ইন্ডাস্ট্রিজ দ্বারা বিশ্বস্তঃ
✅ ভারী যন্ত্রপাতি: খননকারীর নিয়ন্ত্রণ প্যানেল, কৃষি প্রদর্শনী
✅ পরিবহন: বিমানের ড্যাশবোর্ড, সামুদ্রিক নেভিগেশন সিস্টেম
✅ মেডিকেলঃ ডায়াগনস্টিক সরঞ্জাম, পোর্টেবল মনিটর
✅ জ্বালানিঃ তেল প্লাগ HMI, সৌর ফার্ম নিয়ন্ত্রণ টার্মিনাল
অনুরোধ কাস্টমাইজেশনঃযোগাযোগsales2@saef.com.cnআইপি রেটেড সংস্করণের জন্য, টাচস্ক্রিন ইন্টিগ্রেশন, বা কাস্টম বেজেল।
বিশেষ উল্লেখ
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
স্ক্রিনের আকার | 15.6 ⇒ বাস্তব তির্যক | |
বিয়েল ওপেনিং | 365.72x220.39x12.5 | মিমি |
পিক্সেল সংখ্যা | ১৯২০ এক্স আর.জি.বি. এক্স ১০৮০ | পিক্সেল |
পিক্সেল পিচ | 0.17925 (H) x 0.17925 (V) | মিমি |
প্রদর্শন এলাকা | 344.১৬x১৯৩59 | মিমি |
রং প্রদর্শন করুন | 16.7M | রঙ |
ট্রান্সমিসিভ মোড | সাধারণত কালো | - |
সারফেস ট্রিটমেন্ট | এজি টাইপ, ৩এইচ হার্ড লেপ, | - |
বিদ্যুৎ খরচ | মোট সেল | |
টিসি | 8100 | k |
এনটিএসসি | ৭২ (টাইপ) | % |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
পিন | নাম | বর্ণনা |
1 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
2 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
3 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
4 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
5 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
6 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
7 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
8 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
9 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
10 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
11 | LCD_VCC | এলসিডি লজিক এবং ড্রাইভার পাওয়ার 3.3V |
12 | LCD_VCC | এলসিডি লজিক এবং ড্রাইভার পাওয়ার 3.3V |
13 | LCD_VCC | এলসিডি লজিক এবং ড্রাইভার পাওয়ার 3.3V |
14 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
15 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
16 | এন সি | কোন সংযোগ নেই, এই পিন খোলা থাকা উচিত |
17 | REV_SCAN |
নিম্ন → স্বাভাবিক মোড। উচ্চ → অনুভূমিক এবং উল্লম্ব বিপরীত স্ক্যান |
18 | RXO0- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O0 (অদ্ভুত) |
19 | RXO0+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O0 (অদ্ভুত) |
20 | RXO1- | নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O1 (অদ্ভুত) |
21 | RXO1+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O1 (অদ্ভুত) |
22 | RXO2- | নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O2 (অদ্ভুত) |
23 | RXO2+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O2 (অদ্ভুত) |
24 | LCD GND | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
25 | আরএক্সওসি- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (অদ্ভুত) |
26 | RXOC+ | ধনাত্মক LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট (অদ্ভুত) |
27 | LCD GND | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
28 | RXO3- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O3 ((অদ্ভুত) |
29 | RXO3+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল O3 (অদ্ভুত) |
30 | RXE0- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E0 (জোড়) |
31 | RXE0+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E0 (জোড়) |
32 | RXE1- | নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E1 (জোড়) |
33 | RXE1+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E1 (জোড়) |
34 | LCD GND | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
35 | RXE2- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E2 (জোড়া) |
36 | RXE2+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E2 (জোড়) |
37 | আরএক্সইসি- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (পরি) |
38 | RXEC+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট (পরি) |
39 | RXE3- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E3 (জোড়) |
40 | RXE3+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট। চ্যানেল E3 (জোড়) |

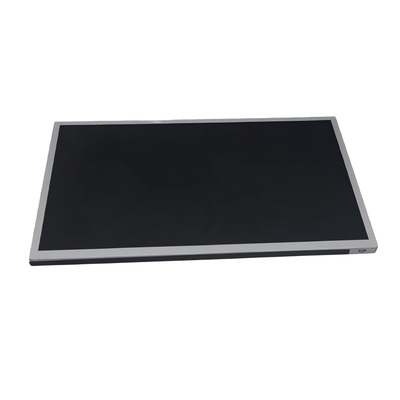

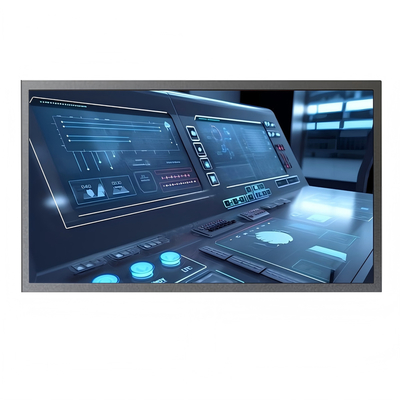

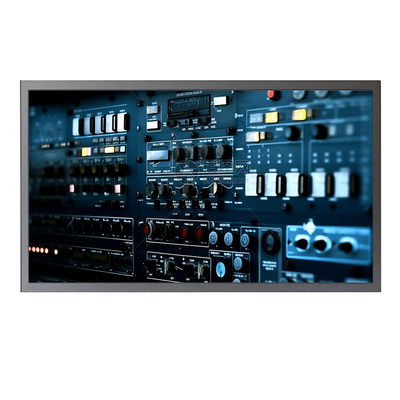

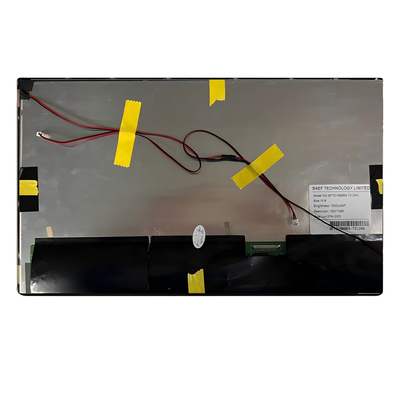

পণ্যের চিত্র
