পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 13.3 ইঞ্চি পিসিএপি টিএফটি মডিউল | রেজোলিউশন: | 1920*1080 পিক্সেল |
|---|---|---|---|
| এলসিডি ইন্টারফেস: | ইডিপি | সারফেস লুমিনেন্স: | 1000 cd/m2 |
| টাচ স্ক্রিন: | CTP (প্রজেক্টিভ ক্যাপাসিটিভ টাচ স্ক্রিন) | CTP ইন্টারফেস: | ইউএসবি |
| সক্রিয় এলাকা: | 293.76 x 165.24 (মিমি) | অপারেটিং টেম্প।: | -10℃ থেকে +60℃ |
| স্টোরেজ টেম্প।: | -20℃ থেকে +60℃ | প্রদর্শনের ধরন: | IPS সম্পূর্ণ দেখার কোণ |
| পৃষ্ঠের চিকিত্সা: | কুয়াশা 25%, 3H | কন্ট্রাস্ট অনুপাত: | 1000 |
| ডিসপ্লে কালার: | 16.7 এম | LED লাইফটাইম: | 30,000 ঘন্টা |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 13.3-ইঞ্চি টিএফটি এলসিডি মডিউল,HD TFT LCD মডিউল,1920x1080 টিএফটি এলসিডি মডিউল |
||
** ডেটাশিট ডাউনলোড **
SFTO1330XC-7119A10CT স্পেসিফিকেশন.pdf
OCA PCAP পণ্যের বিবরণ সহ 13.3 ইঞ্চি eDP TFT
SFTO1330XC-7119A10CT হল একটি 13.3-ইঞ্চি উচ্চ রেজোলিউশন TFT LCD ডিসপ্লে মডিউল যার রেজোলিউশন 1920x1080 পিক্সেল এবং PCAP টাচ কার্যকারিতা। এই উচ্চ রেজোলিউশন TFT LCD ডিসপ্লে মডিউলটিতে একটি অন্তর্নির্মিত TC2055G ড্রাইভার IC রয়েছে এবং eDP ইন্টারফেস সমর্থন করে। 307.55 x 185.62 x 4.58 মিমি (টাচ সহ) আউটলাইন ডাইমেনশন এবং 293.76 x 165.24 মিমি সক্রিয় এলাকা আকার সহ, এটি সমস্ত দিকে 80 ডিগ্রির একটি বৃহত্তর দেখার কোণ সরবরাহ করতে আইপিএস প্রযুক্তি ব্যবহার করে (বাম: R / 80 / 80 আপ: 80 / ডাউন: 80)।
1000:1 (সাধারণ মান) এর একটি উচ্চ বৈসাদৃশ্য অনুপাত এবং 1000 নিট (সাধারণ মান) এর উজ্জ্বলতা সহ, এই মডেলটি ব্যবহারকারীর অভিজ্ঞতাকে উন্নত করে প্রাণবন্ত এবং পরিষ্কার দৃশ্যগুলি নিশ্চিত করে৷ উপরন্তু, মডিউলটি ILI2511 IC সহ একটি প্রজেক্টেড ক্যাপাসিটিভ টাচ প্যানেল (PCAP) গ্রহণ করে, যা USB এবং I2C ইন্টারফেস এবং 10-পয়েন্ট টাচ সমর্থন করে, এর ব্যবহারযোগ্যতা এবং কার্যকারিতা আরও উন্নত করে।
3.0V থেকে 3.6V (সাধারণ মান: 3.3V) একটি পাওয়ার ভোল্টেজ পরিসরের মধ্যে কাজ করে, এই মডিউলটি বিভিন্ন পরিবেশগত পরিস্থিতি সহ্য করার জন্য ডিজাইন করা হয়েছে। এর অপারেটিং তাপমাত্রা -10°C থেকে +60°C পর্যন্ত, যখন স্টোরেজ তাপমাত্রা -20°C থেকে +60°C পর্যন্ত প্রসারিত হয়, এটিকে বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। শিল্প যন্ত্রপাতি এবং সরঞ্জাম থেকে শুরু করে HMI (হিউম্যান-মেশিন ইন্টারফেস) সিস্টেম, POS (পয়েন্ট অফ সেল) টার্মিনাল এবং আউটডোর ভেন্ডিং সিস্টেম, এই উচ্চ রেজোলিউশন TFT LCD ডিসপ্লে মডিউলটি চমৎকার কর্মক্ষমতা এবং নির্ভরযোগ্যতা প্রদান করে।
|
বৈশিষ্ট্য |
আকার | 13.3 ইঞ্চি |
| রেজোলিউশন | 1920(অনুভূমিক)x1080(উল্লম্ব) | |
| ইন্টারফেস | eDP1.2/2.7Gbps/2লেন | |
| সংযোগের ধরন | 20455-030E-76 (I-PEX) | |
| রঙের গভীরতা | 16.7M | |
| প্রযুক্তির ধরন | এ-সি | |
| ডিসপ্লে স্পেক। পিক্সেল পিচ (মিমি) | 0.153 x 0.153 | |
| পিক্সেল কনফিগারেশন | RGB উল্লম্ব স্ট্রাইপ | |
| প্রদর্শন মোড | সাধারণত কালো | |
| টিপি ড্রাইভার আইসি | ILI2511 | |
| এলসিডি সারফেস ট্রিটমেন্ট | অ্যান্টি-গ্লেয়ার লেপ:(3H) | |
| দেখার দিকনির্দেশ | U/D/L/R:85/85/85/85 | |
| বৈসাদৃশ্য অনুপাত | 250(TYP.) | |
| রঙ স্বরগ্রাম | 72% | |
| আলোক (cd/m2) | 1000(TYP.) | |
| শক্তি খরচ |
LCD:1.8(W)(সর্বোচ্চ)(সাদা প্যাটার্ন) |
|
| এলইডি নম্বর | 50 LEDS | |
| ওজন (গ্রাম) | - | |
|
যান্ত্রিক |
রূপরেখা (W x H x D) (মিমি) | 307.55 x 185.62 x 7.25 মিমি |
| টিপি লেন্স ভিউ এরিয়া(মিমি) | - | |
| LCM (W x H x D) (মিমি) | 305.19 x 177.69 x 2.58 মিমি | |
| LCD সক্রিয় এলাকা(মিমি) | 293.76 x 165.24 | |
| টিএসপি সহ / ছাড়া | টিএসপি সহ |
আমিOCA PCAP পণ্য অঙ্কন সহ 13.3 ইঞ্চি eDP TFT
প্রদর্শন পিন সংজ্ঞা
|
টার্মিনাল |
প্রতীক |
ফাংশন |
|
|
1 |
NC |
সংযোগ নেই |
|
|
2 |
এইচ-জিএনডি |
স্থল |
|
|
3 |
LAN1 N |
কমপ্লিমেন্ট সিগন্যাল লিংক _লেন১ |
|
|
4 |
LAN1 পি |
ট্রু সিগন্যাল লিংক _লেন১ |
|
|
5 |
এইচ-জিএনডি |
স্থল |
|
|
6 |
LAN0_N |
কমপ্লিমেন্ট সিগন্যাল লিংক _Lane0 |
|
|
7 |
LAN0_P |
ট্রু সিগন্যাল লিংক _লেন০ |
|
|
8 |
এইচ-জিএনডি |
||
|
9 |
AUXP |
ট্রু সিগন্যাল লিংক _অক্সিলারী চ্যানেল |
|
|
10 |
AUXN |
||
|
11 |
এইচ-জিএনডি |
স্থল |
|
|
12 |
LCD_VCC |
পাওয়ার সাপ্লাই, 3.3V (টাইপ।) |
|
|
13 |
LCD_VCC |
পাওয়ার সাপ্লাই, 3.3V (টাইপ।) |
|
|
14 |
বিআইএসটি |
প্যানেল স্ব-পরীক্ষা সক্ষম করুন |
|
|
15 |
H_GND |
স্থল |
|
|
16 |
H_GND |
স্থল |
|
|
17 |
এইচপিডি |
HPD(হট প্লাগ ডিটেক্ট) সিগন্যাল পিন |
|
|
18 |
BL_GND |
হাই স্পিড গ্রাউন্ড |
|
|
19 |
BL_GND |
হাই স্পিড গ্রাউন্ড |
|
|
20 |
BL_GND |
হাই স্পিড গ্রাউন্ড |
|
|
21 |
BL_GND |
হাই স্পিড গ্রাউন্ড |
|
|
22 |
BL EN |
ব্যাকলাইট অন/অফ কন্ট্রোল পিন |
|
|
23 |
BL PWM |
পিছনে আলো PWM ডিমিং |
|
|
24 |
NC |
সংযোগ নেই |
|
|
25 |
NC |
সংযোগ নেই |
|
|
26 |
BL PWR |
ব্যাকলাইট শক্তি |
|
|
27 |
BL PWR |
ব্যাকলাইট শক্তি |
|
|
28 |
BL PWR |
ব্যাকলাইট শক্তি |
|
|
29 |
BL PWR |
ব্যাকলাইট শক্তি |
|
|
30 |
NC |
সংযোগ নেই |
|
বৈদ্যুতিক বিশেষ উল্লেখ
|
প্যারামিটার |
মিন. |
টাইপ |
সর্বোচ্চ |
ইউনিট |
মন্তব্য |
|
|
পৃষ্ঠের উজ্জ্বলতা |
800 | 1000 | cd/m2 | |||
|
পাওয়ার সাপ্লাই ভোল্টেজ |
ভিডিডি |
3.0 |
3.3 |
ভি |
নোট ১ |
|
|
অনুমতিযোগ্য ইনপুট রিপল ভোল্টেজ |
ভিআরএফ |
- |
- |
100 |
mV |
VDD এ = 3.3V |
|
পাওয়ার সাপ্লাই কারেন্ট |
আইডিডি |
- |
- |
এমএ |
নোট ১ |
|
|
ডিফারেনশিয়াল ইনপুট ভোল্টেজ |
ভিআইডি |
- |
1320 |
mV |
||
|
শক্তি খরচ |
0.9 |
|
ডব্লিউ |
নোট ১ |
||
|
- |
4 |
- |
ডব্লিউ |
নোট 2 |
||
|
- |
4.9 |
- |
ডব্লিউ |
|||
অপটিক্যাল স্পেসিফিকেশন
| আইটেম | প্রতীক | অবস্থা | স্পেসিফিকেশন | ইউনিট | |||
| মিন. | টাইপ | সর্বোচ্চ | |||||
| বৈসাদৃশ্য অনুপাত | সিআর |
O=0 ডিগ্রি |
700 | 1000 | |||
| সাদার আলো | YLI | 1000 | cd/m² | ||||
| প্রতিক্রিয়া সময় | TR+TF | 30 | 35 | ms | |||
|
বর্ণময়তা |
লাল | এক্সআর | (০.৬৪২) | ||||
| YR | (0.333) | ||||||
| সবুজ | Xg | (০.৩০১) | |||||
| Yg | (০.৬২১) | ||||||
| নীল | এক্সবি | (০.১৫৩) | |||||
| YB | (০.০৫৫) | ||||||
| সাদা | Xw | (০.৩১৩) | |||||
| ওয়াই | (০.৩২৯) | ||||||
|
দেখার কোণ |
হোর। | ①1(3টা) |
কেন্দ্র CR≥10 |
80 | 85 |
ডিগ্রী |
|
| ①2(9টা) | 80 | 85 | |||||
| Ver. | θ2(12টা) | 80 | 85 | ||||
| θ1(6টা) | 80 | 85 | |||||
| NTSC অনুপাত | % | 65 | 72 | % | |||
আমি

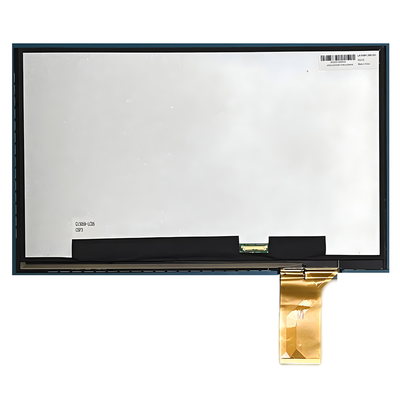

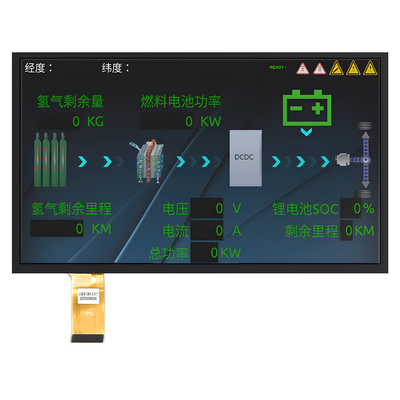

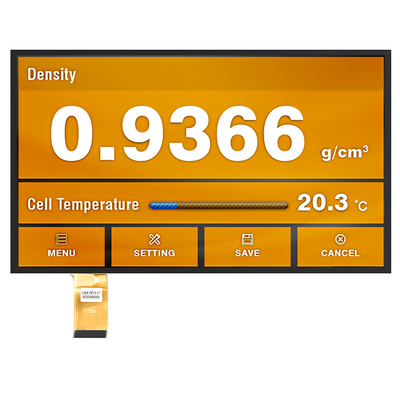

OCA PCAP প্রোডাক্ট ইমেজ সহ 13.3 ইঞ্চি eDP TFT
নির্ভরযোগ্যতা পরীক্ষা
| টেস্ট আইটেম |
পরীক্ষার শর্ত |
পরীক্ষার পর পরিদর্শন |
| উচ্চ তাপমাত্রা অপারেশন | 96 ঘন্টার জন্য 60℃ |
পরীক্ষা শেষ হওয়ার পরে, পরীক্ষিত এলসিডি নমুনাগুলি কার্যকরী এবং চাক্ষুষ পরিদর্শনের আগে 2-4 ঘন্টা বা তার বেশি সময়ের জন্য একটি স্বাভাবিক অন্দর তাপমাত্রা এবং আর্দ্রতার পরিবেশে স্থাপন করতে হবে। নমুনাগুলির নিম্নলিখিত ত্রুটিগুলি অনুমোদিত নয়: 2. প্রতিটি পরীক্ষিত মডিউল শুধুমাত্র একটি পরীক্ষামূলক প্রকল্পের জন্য ব্যবহার করা যেতে পারে |
| নিম্ন তাপমাত্রা অপারেশন | 96 ঘন্টার জন্য 0℃ | |
| উচ্চ তাপমাত্রা সঞ্চয়স্থান | 96 ঘন্টার জন্য 60℃ | |
| নিম্ন তাপমাত্রা সঞ্চয়স্থান | -10℃ 96 ঘন্টার জন্য | |
| উচ্চ তাপমাত্রা অপারেশন আর্দ্রতা অপারেশন | 60℃, 90%RH 72 ঘন্টার জন্য | |
| থার্মাল শক | -10℃(30min) ~+25℃(5min)~ +60℃(30min) 10 সাইকেলের জন্য | |
| কম্পন পরীক্ষা (কোন অপারেশন নেই) |
ফ্রিকোয়েন্সি: 10 ~ 55Hz প্রশস্ততা: 1.0 মিমি সুইপ সময়: 11 মিনিট পরীক্ষার সময়কাল: X, Y, Z এর প্রতিটি দিকের জন্য 6টি চক্র |
|
| স্ট্যাটিক বিদ্যুৎ পরীক্ষা | স্পর্শ ±4KV, বায়ু স্পর্শ ±8KV |
