15.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে সহ 1000 নিট উজ্জ্বলতা, বহিরঙ্গন এলসিডি ডিসপ্লে সহ ফুল-এইচডি রেজোলিউশন এবং 1000 নিট

15.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে সহ 1000 নিট উজ্জ্বলতা, বহিরঙ্গন এলসিডি ডিসপ্লে সহ ফুল-এইচডি রেজোলিউশন এবং 1000 নিট পণ্যের বর্ণনা

SFTO1560SMT-7050A3-N পিসিএপি টিএফটি ডিসপ্লে একটি 15.6 ইঞ্চি রঙ সক্রিয় ম্যাট্রিক্স টিএফটি এলসিডি মডিউল যা সক্রিয় সুইচিং ডিভাইস হিসাবে অ্যামোফাস সিলিকন টিএফটি (থিন ফিল্ম ট্রানজিস্টর) ব্যবহার করে। এই মডিউলটির একটি 15.6 ইঞ্চি রঙের সক্রিয় ম্যাট্রিক্স টিএফটি এলসিডি মডিউল রয়েছে।পূর্ণ-এইচডি রেজোলিউশনের সাথে 6 ইঞ্চি ডায়াগনালভাবে পরিমাপ করা সক্রিয় একটি রে (1920 অনুভূমিক দ্বারা 1080 উল্লম্ব পিক্সেল অ্যারে). প্রতিটি পিক্সেলকে লাল, সবুজ, নীল বিন্দুতে বিভক্ত করা হয়েছে যা উল্লম্ব স্ট্রিপে সাজানো হয়েছে এবং এই মডিউলটি 16.7M ((বৃত্তাকার) ((6 বিট + 2FRC) রঙ এবং রঙের ব্যাপ্তি 45% প্রদর্শন করতে পারে।ব্যাকলাইট ড্রাইভিং জন্য LED ড্রাইভার এই মডেলের মধ্যে নির্মিত হয়.

SFTO1560SMT-7050A3-N PCAP TFT ডিসপ্লেটি eDP (ইম্বডেড ডিসপ্লে পোর্ট) Ver1.2 ইন্টারফেস ব্যবহার করে এবং +3 সরবরাহ করে 16.7M ((8bit) রঙের সাথে 1920×3×1080 ডটপ্যানেলের উপর গ্রাফিক্স এবং পাঠ্য প্রদর্শন করছে।টিএফটি-এলসিডি প্যানেল ড্রাইভিংয়ের জন্য 3VDC সরবরাহ ভোল্টেজএই SFTO1560SMT-7050A3-N TFT-LCD প্যানেলে, উজ্জ্বল এবং পরিষ্কার ছবি অর্জনের জন্য চমৎকার রঙের পারফরম্যান্সের জন্য রঙ ফিল্টার অন্তর্ভুক্ত করা হয়েছে,মাল্টিমিডিয়া অ্যাপ্লিকেশনে ব্যবহারের জন্য এই ডিসপ্লেটিকে সর্বোত্তম করে তোলাসব দিক থেকে সর্বোত্তম দৃশ্যমানতা। ব্যাকলাইট চালিত এলইডি কন্ট্রোলার ছাড়াই। ইডিপি ট্রান্সফার রেট স্পেসিফিকেশনঃ ২.৭ গিগাবাইট/২ লেন ৮ বিট।

* রিজার্ভের ধরন
* ইডিপি ইন্টারফেস
* উচ্চ গতির প্রতিক্রিয়া
* 6-বিট (হাই-এফআরসি) রঙ গভীরতা, প্রদর্শন 16.7M রং
* অন্তর্নির্মিত প্রান্ত টাইপ (LED) ব্যাকলাইট
* RGB98% এবং NTSC45% এর সাথে সামঞ্জস্যপূর্ণ (NTSC72%ও উপলব্ধ)
* উচ্চ উজ্জ্বলতা এবং বৈসাদৃশ্য অনুপাত, কম প্রতিফলন এবং বিস্তৃত দেখার কোণ
* শুধুমাত্র ডিই (ডেটা সক্ষম)
* রোহস এবং হ্যালোজেন মুক্ত
* টিইও ৬।0, ES6.0 মেনে চলুন
* গামা সংশোধন

বৈশিষ্ট্যঃ

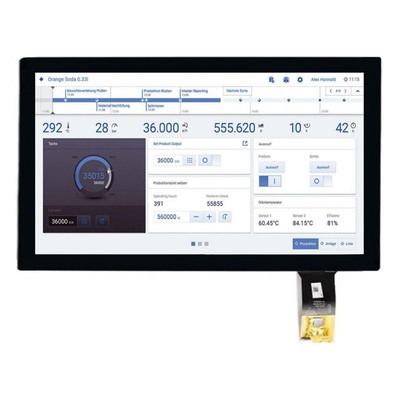

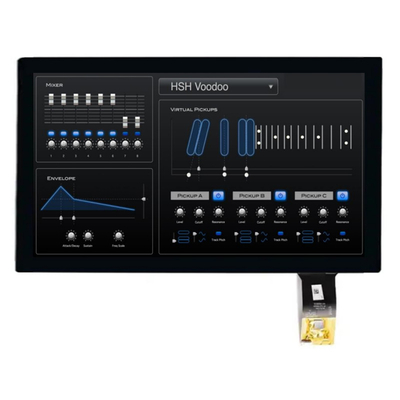

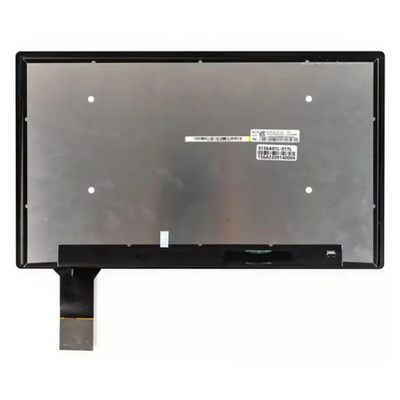

15.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে সহ 1000 নিট উজ্জ্বলতা, বহিরঙ্গন এলসিডি ডিসপ্লে সহ ফুল-এইচডি রেজোলিউশন এবং 1000 নিট পণ্য Iমাগি

15.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে সহ 1000 নিট উজ্জ্বলতা, বহিরঙ্গন এলসিডি ডিসপ্লে সহ ফুল-এইচডি রেজোলিউশন এবং 1000 নিটপণ্যঅঙ্কন

ইডিপি এবং ডিপি থেকে এর পার্থক্যের ভূমিকা

ইডিপি-নির্দিষ্ট বৈশিষ্ট্যগুলির ভূমিকা

সর্বশেষতম eDP 1.4 সংস্করণ DisplayPort v1.2a উল্লেখ করে। যদিও DisplayPort হল eDP এর বেস স্পেসিফিকেশন, eDP সম্পূর্ণরূপে DisplayPort এর সমস্ত স্পেসিফিকেশন প্রতিলিপি করে না।DisplayPort-এ সংজ্ঞায়িত কিছু বৈশিষ্ট্য রয়েছে যা বর্তমান eDP দ্বারা সমর্থিত নয়, যেমন এমএসটি (মাল্টি-স্ট্রিম টেকনোলজি), যা একাধিক ডিসপ্লে সমর্থন করতে ব্যবহৃত হয়। এরপরে আমরা সংক্ষেপে ইডিপির অনন্য ফাংশনগুলি ব্যাখ্যা করব, যার মধ্যে রয়েছে ফিজিক্যাল ইন্টারফেস, পাওয়ার সিকোয়েন্সিং,সংযোগ, ছবির প্রমাণীকরণ এবং বিষয়বস্তু সুরক্ষা, পরিবর্তনশীল ফ্রেম রেট, ব্যাকলাইট কন্ট্রোল বা অন্যান্য প্যানেল ফাংশন AUX চ্যানেল, প্যানেল স্ব-উন্নয়ন (পিএসআর) এর মাধ্যমে,প্রধান চ্যানেল এবং AUX চ্যানেলের মধ্যে হ্রাস ভোল্টেজ ফ্ল্যাপিং, ট্রান্সমিশন রেট নির্বাচন, ডিসপ্লে ডেটা সংকোচন, AUX এর মাধ্যমে মাল্টি-টাচ ডেটা ট্রান্সমিশন এবং সামঞ্জস্যতা পরীক্ষা। Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, কিন্তু eDP বন্ধ সিস্টেমের জন্য উপযুক্ত, এবং সংযুক্ত করা হবে এমন ডিভাইসগুলি সম্পূর্ণরূপে সিস্টেম মূল সরঞ্জাম প্রস্তুতকারকের (OEM) দ্বারা নিয়ন্ত্রিত হয়,তাই eDP সংযোগকারী বা তারের মান নির্ধারণ করে না, শুধুমাত্র বিভিন্ন সিস্টেম সংমিশ্রণের জন্য সংযোগকারী টার্মিনাল (পিন অ্যাসাইনমেন্ট) সংজ্ঞায়িত করে, এই পার্থক্যগুলি ডিসপ্লে প্যানেলগুলির প্রধান চ্যানেলগুলির ব্যবহার এবং ব্যাকলাইটের কোন ফর্ম ব্যবহার করা হয় তা থেকে আসে।

বর্তমানে বাজারে বেশিরভাগ ইডিপি প্যানেল একটি ৩০ পিনের সংযোগকারী ব্যবহার করে যা দুটি প্রধান চ্যানেল পর্যন্ত সমর্থন করে এবং একটি এলইডি ড্রাইভার চিপ দিয়ে সজ্জিত।অথবা একটি ৪০ পিন সংযোগকারী যা চারটি প্রধান চ্যানেল পর্যন্ত সমর্থন করে এবং উচ্চ রেজোলিউশনের প্যানেল অ্যাপ্লিকেশনের জন্য একটি LED ড্রাইভার চিপ দিয়ে সজ্জিতউদাহরণস্বরূপ, যদি eDP রেট 5.4 Gbit/s এ টানা হয়, তবে 1,920x1 রেজোলিউশনের প্যানেলকে সমর্থন করার জন্য কেবলমাত্র একটি প্রধান চ্যানেলের প্রয়োজন হয়,200, 60Hz, এবং 24-বিট রঙের গভীরতা। যদি সংক্রমণ হারের কোন বিশেষ সীমা না থাকে তবে 5.4 গিগাবাইট / সেকেন্ডের প্রয়োজন হয় না, তবে 2.7 গিগাবাইট / সেকেন্ড ব্যবহার করা যেতে পারে সামগ্রিক সিস্টেম শক্তি খরচ কমাতে এবং ব্যাটারি জীবন দীর্ঘায়িতবেশিরভাগ সিস্টেম আর্কিটেকচারে, একটি ৫.৪ গিগাবাইট/সেকেন্ডের প্রধান চ্যানেলের দ্বারা উত্পাদিত শক্তি খরচ ২.৭ গিগাবাইট/সেকেন্ডের দুটি প্রধান চ্যানেলের তুলনায় বেশি হবে, কারণ ৫.৫ গিগাবাইট/সেকেন্ডের প্রধান চ্যানেলের দ্বারা উত্পাদিত শক্তি খরচ ২.৭ গিগাবাইট/সেকেন্ডের প্রধান চ্যানেলের চেয়ে বেশি হবে।4 গিগাবাইট / সেকেন্ড ডিসপ্লেপোর্ট রিসিভারের উচ্চতর পারফরম্যান্স এবং পিয়ারগুলির জন্য উচ্চতর পারফরম্যান্সের প্রয়োজনীয়তা প্রয়োজন, যাতে উচ্চ গতিতে ট্রান্সমিশন পথ দ্বারা সৃষ্ট সংকেত বিকৃতির প্রভাব হ্রাস পায়।সিস্টেম কারখানা এবং প্যানেল কারখানা দ্বারা নির্বাচিত সংযোগকারী একই হবে না, তাই মাদারবোর্ডের সংযোগকারী এবং প্যানেলের সংযোগকারীগুলির শারীরিক বৈশিষ্ট্যগুলি একই নয়। সংক্রমণ হার, তারের দৈর্ঘ্য, স্থান সীমাবদ্ধতার উপর নির্ভর করেআরএফআই/ইএমআই প্রয়োজনীয়তা, এলসিডি ঘড়ি নিয়ন্ত্রণ চিপ রিসিভার সংবেদনশীলতা ইত্যাদি, সংযোগ তারের একটি কম খরচে বাঁকা জোড়া বা একটি উচ্চ মূল্যের coaxial তারের হতে পারে।

পাওয়ার সাপ্লাই সিকোয়েন্স সিস্টেমের প্রতিক্রিয়া গতির সাথে সম্পর্কিত

যখন মোবাইল ডিভাইসটি স্ট্যান্ডবাই মোড বা কম পাওয়ার মোডে প্রবেশ করে এবং প্যানেলটি এই সময়ে শক্তি সরবরাহ করে না তখন প্রদর্শনটি সাধারণত বন্ধ হয়ে যায়,তাই পাওয়ার-অন ক্রম যখন স্ট্যান্ডবাই মোড ছেড়ে বেশ গুরুত্বপূর্ণ. ইডিপি স্ট্যান্ডবাই মোড ছেড়ে যাওয়ার পরে সিস্টেমের প্রতিক্রিয়া সময়কে কমিয়ে আনতে পাওয়ার-আপ সিকোয়েন্সকে স্পষ্টভাবে নিয়ন্ত্রন করে।ইডিপি স্পেসিফিকেশনে প্রতিটি ধাপের জন্য অনুমোদিত সময়সীমাও সংজ্ঞায়িত করা হয়েছে, এবং কিছু ব্র্যান্ড এমনকি পণ্যের প্রতিক্রিয়াশীলতা উন্নত করার জন্য স্পেসিফিকেশন চেয়ে একটি সংক্ষিপ্ত সময় সংজ্ঞায়িত (যেমন, স্ট্যান্ডবাই মোডে টাচপ্যাড স্পর্শ করার পরে,স্ক্রিনটি অবিলম্বে প্রদর্শিত হতে পারে).

ইডিপি সংযোগ দ্রুত লিঙ্ক প্রশিক্ষণ সমর্থন করে

ডিসপ্লেপোর্ট দ্বারা সংজ্ঞায়িত সাধারণ লিঙ্কগুলি ছাড়াও, ইডিপিকে দ্রুত লিঙ্ক প্রশিক্ষণ সমর্থন করতে হবে। তথাকথিত দ্রুত লিঙ্ক প্রশিক্ষণে, অপারেশনটি লিঙ্কের অনুরূপ,কিন্তু AUX এর মাধ্যমে যোগাযোগ করার কোন প্রয়োজন নেই. দ্রুত লিঙ্ক প্রশিক্ষণ একটি লিঙ্ক মত, আউটপুট স্বাভাবিক ভিডিও পর্দা পাঠানোর আগে প্রশিক্ষণ প্যাটার্ন পাঠাতে হবে,যাতে রিসিভার সংযোগের গুণমান নিশ্চিত করতে আউটপুট সংকেত লক করতে পারেন, তবে ভিডিও ডেটা আউটপুট হওয়ার আগে সংযোগের ফলাফল যাচাই এবং প্রেরণের জন্য AUX এর ক্রিয়া হ্রাস করে। এই পদক্ষেপটি বাদ দেওয়ার মূল বিবেচনাটি সময় সাশ্রয় করা,যেমন AUX প্রায় 1 Mbit/s এর কম গতিতে প্রেরণ করা হয়, এবং কারণ একটি বন্ধ সিস্টেমে, প্যানেলটি সিপিইউ এবং ভিডিও ড্রাইভারের সাথে যোগাযোগ করতে হবে না।ফাস্ট লিঙ্ক প্রশিক্ষণ মূল চ্যানেলের ট্রান্সমিশন পথের অবস্থা বুঝতে ডিজাইন করা হয়েছে, যাতে আউটপুট তার নিজস্ব বৈশিষ্ট্যগুলি সামঞ্জস্য করতে পারে (বৈশিষ্ট্য এবং প্রাক-প্রতিফলন) এবং রিসিভার ইকুইলাইজারের বৈশিষ্ট্যগুলি সামঞ্জস্য করতে পারে।আউটপুট এবং রিসিভার একই সময়ে এই সমন্বয় করতে হবে, এবং এই বৈশিষ্ট্যগুলির সমন্বয় সিস্টেম প্ল্যাটফর্মের উপর ভিত্তি করে, এবং বিভিন্ন প্ল্যাটফর্মের জন্য সমন্বয় ফলাফল ভিন্ন।রিসিভার সাইডে আরেকটি নির্বাচনী বৈশিষ্ট্য হল নো লিংক ট্রেনিংএই বৈশিষ্ট্যটি সিস্টেম প্লেনের প্রয়োগকে আরও সহজ করে তোলে।বিশেষ করে যখন সিস্টেম কম শক্তি মোড থেকে দূরে সরানোপিএসআর-এ নো লিংক ট্রেনিংও একটি ঐচ্ছিক বৈশিষ্ট্য।

ভিডিও প্রমাণীকরণ এবং সামগ্রী সুরক্ষা

বাহ্যিক ডিসপ্লেপোর্ট সংযোগকারী উচ্চ ব্যান্ডউইথ ডিজিটাল কন্টেন্ট সুরক্ষা (এইচডিসিপি) সমর্থন করে, which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmission. এমবেডেড ডিসপ্লে ডিভাইসের জন্য, সিস্টেমের ভিতরে ইমেজ ট্রান্সমিশন এখনও সুরক্ষিত করা প্রয়োজন, এবং eDP এই প্রয়োজন মেটাতে বিভিন্ন ইমেজ প্রমাণীকরণ পদ্ধতি সংজ্ঞায়িত করে,সর্বাধিক ব্যবহৃত পদ্ধতি হল ASSR (Alternate Scrambler Seed Reset)যেমনটি পূর্বে ব্যাখ্যা করা হয়েছে, প্রধান চ্যানেল দ্বারা প্রেরিত চিত্রের ডেটা ক্র্যাম্বল করা হয়, যাতে আরএফআই এবং ইএমআই হ্রাস করা যায় এবং এই প্রভাব অর্জনের জন্য,আউটপুট এবং রিসিভার কাজ সিঙ্ক্রোনাইজ এবং সঠিকভাবে scramble এবং তথ্য পুনরায় একত্রিত করতে scramble ক্রম বুঝতে হবে. এএসএসআর স্ক্র্যাম্বল সিকোয়েন্স ব্যবহার করে, যা শুধুমাত্র ইডিপি ডিসপ্লেগুলির সাথে উপলব্ধ, যা ইডিপি আউটপুটটিতে সংযুক্ত হওয়ার জন্য নন-ইডিপি ডিসপ্লেগুলির প্রয়োজনীয়তা দূর করে।

বিভিন্ন ডিসপ্লে রিফ্রেশ রেট সমর্থন করুন

ইডিপি ডিসপ্লে প্যানেলের রিফ্রেশ রেটকে গতিশীলভাবে নিয়ন্ত্রণ করতে পারে, যা স্থির চিত্র প্রদর্শনের সময় শক্তি খরচ কমাতে ডিজাইন করা হয়েছে।প্যানেল রিফ্রেশ রেট স্বাভাবিক 60 ফ্রেম প্রতি সেকেন্ড থেকে ফ্রিকোয়েন্সি যে কোন প্রদর্শন অস্বাভাবিকতা বা ঝলকানি উৎপন্ন হবে না হ্রাস করা যাবেরিফ্রেশ রেট কমিয়ে পাওয়ার খরচ কমিয়ে দেয় এবং ব্যাটারির আয়ু বাড়ায়, কিছু প্যানেল 40fps বা তারও কম কমে যায়।আরেকটি অ্যাপ্লিকেশন যা বিভিন্ন ডিসপ্লে রিফ্রেশ রেট ব্যবহার করে একটি সিনেমা বা গেম খেলার সময় হয়. গেম মোডে, স্ক্রিনটি প্রায়ই গ্রাফিক্স ইঞ্জিন দ্বারা গণনা করার পরে প্রদর্শিত হয়, এবং এর মধ্যে একটি বিলম্ব হবে, এই ক্ষেত্রে,ডায়নামিকভাবে প্যানেলের রিফ্রেশ রেট সামঞ্জস্য করে স্ক্রিন প্রদর্শনটি বিকৃতি এবং বিলম্ব ছাড়াই মসৃণ করতে পারে. যখন চলচ্চিত্রগুলি প্লে করা হয়, আপনি 24fps স্ক্রিনটি 48fps প্লেব্যাকের জন্য সামঞ্জস্য করতে পারেন, ঐতিহ্যগত 60fps মোডে 3:2 টান-ডাউন দূর করে।
