পণ্যের বিবরণ:
|
কীওয়ার্ড: | 13.3 ইঞ্চি ক্যাপাসিটিভ টাচস্ক্রিন TFT | রেজোলিউশন: | 1920*1080 পিক্সেল |
---|---|---|---|
টাচ সহ এলসিডি: | 327.2 x 215.2 x 6.55 মিমি (টাচ সহ) | সক্রিয় এলাকা: | 293.76 x 165.24 (মিমি) |
এলসিডি ইন্টারফেস: | ইডিপি | CTP ইন্টারফেস: | ইউএসবি |
টাচ স্ক্রিন: | CTP (প্রজেক্টিভ ক্যাপাসিটিভ টাচ স্ক্রিন) | সারফেস লুমিনেন্স: | 300 Cd/m2 |
অপারেটিং টেম্প।: | -10℃ থেকে +60℃ | স্টোরেজ টেম্প।: | -20℃ থেকে +60℃ |
প্রদর্শনের ধরন: | IPS সম্পূর্ণ দেখার কোণ | পৃষ্ঠের চিকিত্সা: | ক্লিয়ার টাইপ |
কন্ট্রাস্ট অনুপাত: | 800:1 | LED লাইফটাইম: | 30,000 ঘন্টা |
সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | ইডিপি টিএফটি এলসিডি ডিসপ্লে,13.3 ইঞ্চি TFT LCD ডিসপ্লে,আইপিএস টিএফটি এলসিডি ডিসপ্লে |
SFTO1330SM-7191ACT স্পেসিফিকেশন.pdf
আইপিএস টিএফটি এলসিডি স্ক্রিন ১৩.৩ ইঞ্চি এফএইচডি ইডিপি ডিসপ্লে পণ্যের ভূমিকা
একটি ১৩.৩ ইঞ্চি এফএইচডি ইডিপি মনিটর সাধারণত একটি তরল স্ফটিক ডিসপ্লেকে বোঝায় যা ১৯২০ × ১০৮০ ফুল এইচডি রেজোলিউশন সহ, ১৩.৩ ইঞ্চি আইপিএস টিএফটি এলসিডি প্যানেল এবং একটি উন্নত প্রদর্শন ইন্টারফেস (ইডিপি) বৈশিষ্ট্যযুক্ত।এখানে কিছু প্রধান পণ্য বৈশিষ্ট্য এবং পরামিতিSFTO1330SM-7191ACT:
প্যানেলের ধরনঃআইপিএস টিএফটি এলসিডি, বিস্তৃত দেখার কোণ এবং রঙের নির্ভুলতা প্রদান করে।
রেজল্যুশন:1920 × 1080 পিক্সেল, যা ফুল এইচডি (এফএইচডি) রেজোলিউশন নামেও পরিচিত, পরিষ্কার চিত্রের বিবরণ সরবরাহ করে।
উজ্জ্বলতা:বিভিন্ন মডেলের উজ্জ্বলতা পরিবর্তিত হতে পারে, তবে এটি সাধারণত 350cd / m 2 এর কাছাকাছি, বিভিন্ন ব্যবহারের পরিবেশের জন্য উপযুক্ত।
কন্ট্রাস্ট রেসিওঃ800:1, একটি চমৎকার হালকা এবং অন্ধকার বিস্তারিত উপস্থাপনা প্রদান করে।
দেখার কোণঃআইপিএস প্রযুক্তি প্রায় ১৮০ ডিগ্রি দেখার কোণ প্রদান করে, যা বিভিন্ন কোণ থেকে রঙ এবং বৈসাদৃশ্য বজায় রাখার অনুমতি দেয়।
প্রতিক্রিয়া সময়ঃসাধারণত প্রায় 30ms, অ-পেশাদার গ্রাফিক অ্যাপ্লিকেশনের জন্য যথেষ্ট।
রঙের ব্যাপ্তি:এনটিএসসি রঙের 72% কভার করে, সমৃদ্ধ রং প্রদর্শন করতে সক্ষম।
ইন্টারফেসঃeDP ইন্টারফেস, 30 পিন টার্মিনাল সংযোগ সমর্থন করে, উচ্চ গতির ডেটা ট্রান্সমিশন প্রদান করে।
ব্যাকলাইটের ধরনঃWLED ব্যাকলাইট, অভিন্ন উজ্জ্বলতা এবং দীর্ঘায়ু প্রদান করে।
কাজের তাপমাত্রাঃসাধারণত -১০ থেকে ৬০ ডিগ্রি সেলসিয়াস পর্যন্ত, বিভিন্ন পরিবেশগত অবস্থার জন্য উপযুক্ত।
ক্যাপাসিটিভ টাচস্ক্রিনঃক্যাপাসিটিভ টাচ স্ক্রিন ফাংশনালাইজেশন, মাল্টি টাচ সাপোর্ট করে ব্যবহারকারীদের স্পর্শের মাধ্যমে ইন্টারঅ্যাক্ট করার অনুমতি দেয়।ক্যাপাসিটিভ টাচ স্ক্রিন উচ্চ স্বচ্ছতা এবং দ্রুত প্রতিক্রিয়া বৈশিষ্ট্য আছে, যা তাদের সরাসরি মিথস্ক্রিয়া প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে।
মেকানিক্যাল স্পেসিফিকেশন
প্যারামিটার | স্পেসিফিকেশন | ইউনিট |
মডেল নম্বর | SFTO1330SM-7191ACT | |
প্রদর্শনের আকার | 13.3 ¢ (ভ্রুচক্র) | ইঞ্চি |
রূপরেখা মাত্রা |
327.২x২১৫.২x৬55 |
মিমি |
সক্রিয় এলাকা | 293.76H) ×165.24 ((V) | মিমি |
পিক্সেল বিন্যাস |
1920 ((H) ×1080 ((V) (1 পিক্সেল = R + G + B বিন্দু) |
পিক্সেল |
পিক্সেল পিচ | 0.153 ((H) x 0.153 (V) | মিমি |
পিক্সেল কনফিগারেশন | R, G, B উল্লম্ব রেখা | |
প্রদর্শন মোড | সাধারণত কালো | |
সামনের পোলারিজারের পৃষ্ঠের চিকিত্সা | অ্যান্টি-গ্লেয়ার লেপঃ (3H) | |
টাচস্ক্রিন | অনুমানকৃত ক্যাপাসিটিভ টাচ প্যানেল |
পণ্যঅঙ্কন
ইন্টারফেস পিন সংজ্ঞা
পিন নং। | প্রতীক | I/O | ফাংশন |
1 | CABC_EN / NC | - | ডিসির জন্য সংরক্ষিত |
2 | H_GND | পি | হাই স্পিড রাউন্ড |
3 | লেন১_এন | আমি | সিগন্যাল লিংক লেইন ১ |
4 | লেন১_পি | আমি | সত্য সংকেত লিঙ্ক লেন 1 |
5 | H_GND | পি | হাই স্পিড রাউন্ড |
6 | ল্যান0_N | আমি | সম্পূরক সংকেত লিঙ্ক লেন ০ |
7 | Lane0_P | আমি | সত্য সংকেত লিঙ্ক লেন 0 |
8 | H_GND | পি | হাই স্পিড রাউন্ড |
9 | AUX_CH_P | আমি | সত্য সংকেত সহায়ক চ্যানেল |
10 | AUX_CH_N | আমি | সম্পূরক সংকেত সহায়ক চ্যানেল |
11 | H_GND | পি | হাই স্পিড রাউন্ড |
12 | LCD_VDD | পি | এলসিডি লজিক এবং ড্রাইভারের শক্তি (৩.৩ ভোল্ট) |
13 | LCD_VDD | পি | এলসিডি লজিক এবং ড্রাইভারের শক্তি (৩.৩ ভোল্ট) |
14 | এন সি | আমি | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
15 | LCD_GND | পি | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
16 | LCD_GND | পি | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
17 | এইচপিডি | ও | এইচপিডি সিগন্যাল পিন |
18 | এলইডি-১ | পি | ব্যাকলাইট গ্রাউন্ড |
19 | LED-2 | পি | ব্যাকলাইট গ্রাউন্ড |
20 | LED-3 | পি | ব্যাকলাইট গ্রাউন্ড |
21 | LED-4 | পি | ব্যাকলাইট গ্রাউন্ড |
22 | BL সক্ষম | আমি | ব্যাকলাইট চালু/বন্ধ |
23 | বিএল পিডব্লিউএম ডিআইএম | আমি | সিস্টেম পিডব্লিউএম |
24 | এসসিএল/এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
25 | এসডিএ/এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
26 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
27 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
28 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
29 | বিএল পিডব্লিউআর | পি | ব্যাকলাইট শক্তি |
30 | এন সি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
পিসিএবি ইউএসবি পিন সংজ্ঞা
১ ভিসিসি
২ টি ইউএসবি-
৩ ইউএসবি+
৪ জিএনডি
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট | মন্তব্য |
ব্যাকলাইট পাওয়ার সাপ্লাই ভোল্টেজ | HVDDOUT | - | - | V | Ta = 25 °C দ্রষ্টব্য 1&2 মন্তব্য |
ব্যাকলাইট এলইডি বর্তমান | IHVDD | - | - | mA | |
ব্যাকলাইট LED রিভার্স ভোল্টেজ | ভিআর | - | - | V | |
অপারেটিং তাপমাত্রা | শীর্ষ | -১০ | 60 | °C |
Ta = 25 °C দ্রষ্টব্য 1&2 |
সংরক্ষণ তাপমাত্রা | টিএসটি | -২০ | 60 | °C | |
অপারেটিং পরিবেশে আর্দ্রতা | লাফ দাও | - | 90 | % আরএইচ | |
স্টোরেজ আর্দ্রতা | এইচটি | - | 90 | % আরএইচ | |
তাপ মুক্তির প্রয়োজনীয়তা | Trls | 15 | °C |
টিএফটি এলসিডি ইলেকট্রনিক স্পেসিফিকেশন
প্যারামিটার | প্রতীক | রেটিং | ইউনিট | ||
MIN | টাইপ | ম্যাক্স | |||
পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ | ভি ডি ডি | 3.0 | 3.3 | 3.6 | V |
পাওয়ার সাপ্লাই বর্তমান | আইডিডি | - | - | - | mA |
LED ড্রাইভারের পাওয়ার সাপ্লাই ভোল্টেজ | HVDD | 2.7 | 24 | V | |
এলইডি ড্রাইভারের পাওয়ার সাপ্লাই বর্তমান | IHVDD | 20 | - | mA | |
এলইডি শক্তি খরচ | PLED | 2.7 | ডব্লিউ | ||
ধনাত্মক ইনপুট প্রান্তিক ভোল্টেজ | ভিআইটি+ | +১০০ | এমভি | ||
নেতিবাচক প্রবেশের প্রান্তিক ভোল্টেজ | ভিআইটি- | -১০০ | এমভি | ||
ডিফারেনশিয়াল ইনপুট সাধারণ মোড ভোল্টেজ | Vcom | টিবিডি | V |
ব্যাকলাইট ইলেকট্রনিক স্পেসিফিকেশন
প্যারামিটার | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
সরবরাহ ভোল্টেজ | ভিবিএল | 5 | 12.0 | 37 | V |
ব্যাকলাইটের জন্য পাওয়ার সাপ্লাই বর্তমান | ILED | 6 |
- |
25 | mA |
ব্যাকলাইটের পাওয়ার সাপ্লাই | PLED | 0.18 | - | 5.55 | ডব্লিউ |
মডুলেটেড লাইট সিগন্যাল ভোল্টেজ | ভিপিডব্লিউএম H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
উজ্জ্বলতা নিয়ন্ত্রণের দায়িত্বের অনুপাত | কর্তব্য | 1 | - | 100 | % |
উজ্জ্বলতা নিয়ন্ত্রণ ফ্রিকোয়েন্সি | এফপিডব্লিউএম | 100 | - | 1,600 | কেএইচজি |
LED-BL ON/OFF উচ্চ ভোল্টেজ | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF নিম্ন ভোল্টেজ | VCNTL | 0 | - | 0.6 | V |
এলইডি লাইফটাইম | - | 30,000 | 40,000 | - | h |

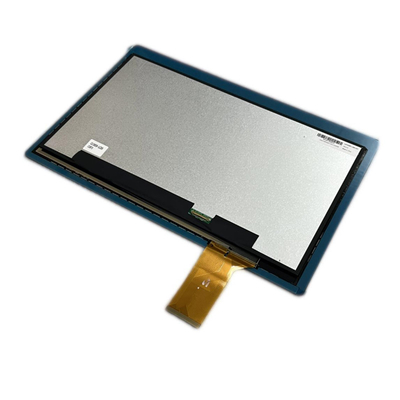

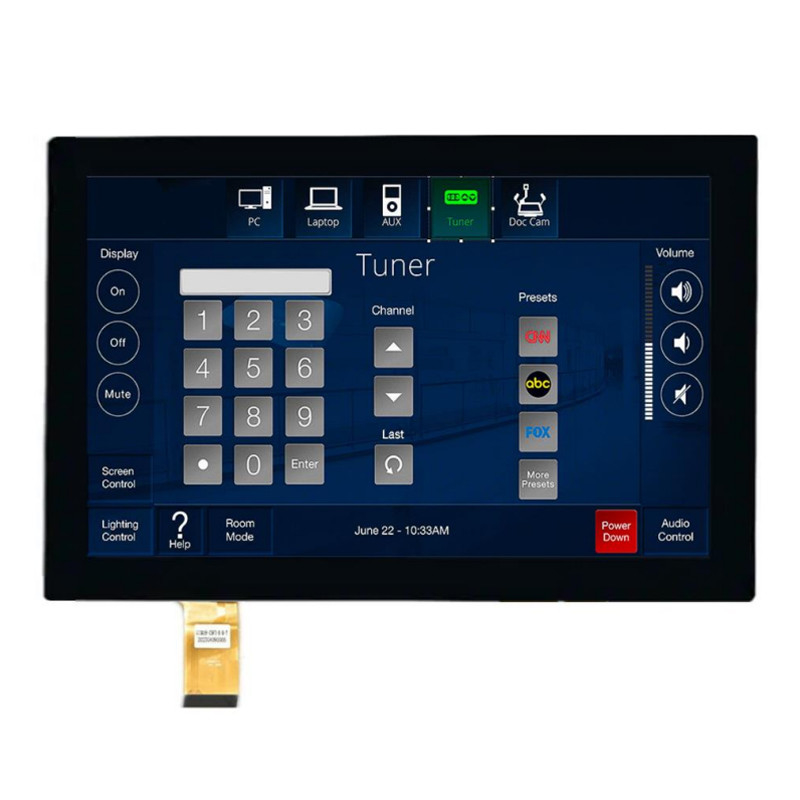

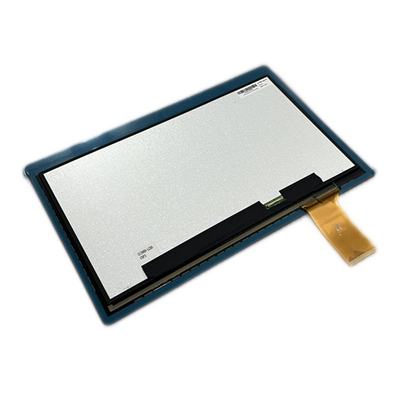

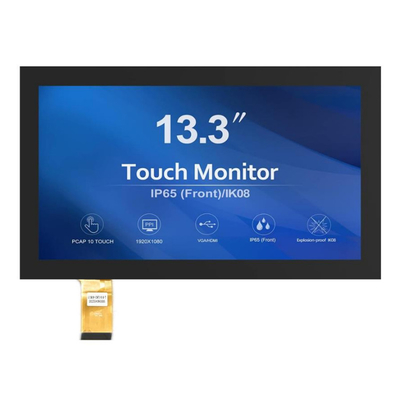

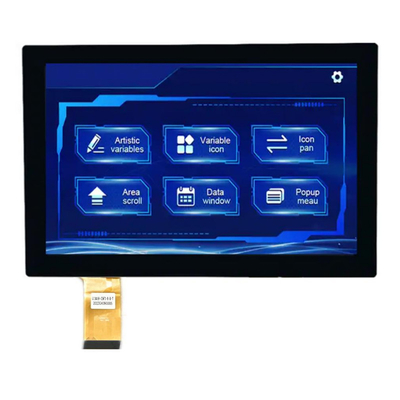

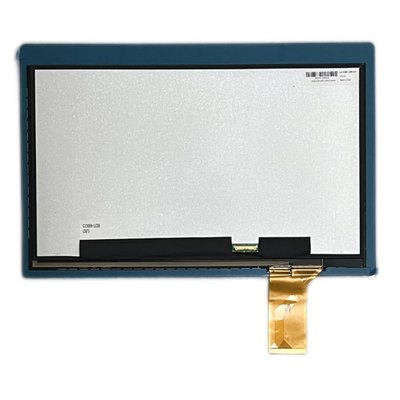

পণ্যের চিত্র
