পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 21.5 ইঞ্চি PCAP TFT ডিসপ্লে | রেজোলিউশন: | 1920*1080 পিক্সেল |
|---|---|---|---|
| এলসিডি সাইজ: | 495.6 x 292.2 x 10.57 (w/o স্পর্শ) | টাচ সহ এলসিডি: | ৫২৬ x ৩২৪ x ১৫.১৬ (টাচ সহ) |
| সক্রিয় এলাকা: | 476.064(H) x 267.786(V) | এলসিডি ইন্টারফেস: | এলভিডিএস |
| CTP ইন্টারফেস: | ইউএসবি | টাচ স্ক্রিন: | CTP |
| সারফেস লুমিনেন্স: | 1000 cd/m2 | অপারেটিং টেম্প।: | -০°সি থেকে +৫০°সি |
| স্টোরেজ টেম্প।: | -20℃ থেকে +60℃ | প্রদর্শনের ধরন: | IPS সম্পূর্ণ দেখার কোণ |
| পৃষ্ঠের চিকিত্সা: | কুয়াশা 25%, 3H | কন্ট্রাস্ট অনুপাত: | 1000 |
| ডিসপ্লে কালার: | 16.7 এম | LED লাইফটাইম: | 30,000 ঘন্টা |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 21.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে,সূর্যের আলোতে পাঠযোগ্য টিএফটি এলসিডি ডিসপ্লে,FHD TFT এলসিডি ডিসপ্লে |
||
** ডাটা শীট ডাউনলোড **
SFTO2150SM-7048A3CT নির্দিষ্টকরণ.pdf
এই আইটেম সম্পর্কে SFTO2150SM-7048A3CT
নিম্নলিখিত একটি 21.5 ইঞ্চি TFT এলসিডি ডিসপ্লে স্ক্রিনের জন্য একটি পণ্য ভূমিকাঃ
আকার এবং রেজোলিউশন: এই ২১.৫ ইঞ্চি টিএফটি এলসিডি ডিসপ্লেতে 1920x1080 পিক্সেলের ফুল এইচডি রেজোলিউশন রয়েছে, যা পরিষ্কার এবং সূক্ষ্ম চিত্র প্রদর্শন সরবরাহ করে।
ডিসপ্লে টাইপঃআইপিএস (ইন প্লেন স্যুইচিং) ডিসপ্লে প্রযুক্তি গ্রহণ করা সব কোণ থেকে ধারাবাহিক রঙ এবং উজ্জ্বলতা নিশ্চিত করে।
টাচ স্ক্রিনঃইউএসবি ক্যাপাসিটিভ টাচ স্ক্রিন সহ; ব্যবহারকারীর ইন্টারঅ্যাকশন এবং অপারেশনাল সুবিধা উন্নত করতে কাস্টমাইজড ক্যাপাসিটিভ টাচ স্ক্রিন (সিটিপি) সমর্থন করুন।
ইন্টারফেসঃLVDS ইন্টারফেস দিয়ে সজ্জিত, উচ্চ গতির ডেটা ট্রান্সমিশন নিশ্চিত করার জন্য 30 পিন সংযোগ সমর্থন করে।
উজ্জ্বলতা এবং দৃশ্যমানতাঃউজ্জ্বলতা 1000 সিডি / মি 2 এ পৌঁছে যায়, যা সরাসরি সূর্যের আলোতেও পরিষ্কার দৃশ্যমানতা বজায় রাখতে পারে, এটি বহিরঙ্গন বা উজ্জ্বল পরিবেশে খুব উপযুক্ত করে তোলে।
অপারেটিং এবং স্টোরেজ তাপমাত্রাঃঅপারেটিং তাপমাত্রা পরিসীমা -0 ~ + 50 ° C, এবং স্টোরেজ তাপমাত্রা পরিসীমা -20 ~ + 60 ° C, বিভিন্ন পরিবেশগত অবস্থার অধীনে ব্যবহারের চাহিদা পূরণ করে।
অ্যাপ্লিকেশন এলাকাঃইন্টারেক্টিভ বিলবোর্ড, ডিজিটাল সিগনেজ, পয়েন্ট অব সেল সিস্টেম, শিক্ষামূলক ডিসপ্লে ইত্যাদি বিভিন্ন অ্যাপ্লিকেশন দৃশ্যের জন্য উপযুক্ত।
কাস্টমাইজড সেবা:গ্রাহকের চাহিদার উপর ভিত্তি করে ক্যাপাসিটিভ বা রেসিসিভ টাচ স্ক্রিনের জন্য কাস্টমাইজড সমাধান সরবরাহ করুন।
উপাদান সম্মতিঃএই উপকরণগুলি RoHS মান মেনে চলে, পরিবেশ সুরক্ষা এবং ব্যবহারকারীর নিরাপত্তা নিশ্চিত করে।
গুণমান নিয়ন্ত্রণঃপণ্যটি মান নিয়ন্ত্রণ ব্যবস্থা, উৎপাদন প্রক্রিয়া নিয়ন্ত্রণ, স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম, ম্যানুয়াল পরীক্ষার, নমুনা পরিদর্শন, মান ব্যবস্থাপনা সিস্টেম সহ একাধিক মান নিয়ন্ত্রণ ব্যবস্থা বাস্তবায়ন করেছে,এবং তৃতীয় পক্ষের তত্ত্বাবধান ও পরিদর্শন, পণ্যের গুণমান নিশ্চিত করতে।
প্রযুক্তিগত সহায়তা এবং সেবা:নমুনা কোড লাইব্রেরি, আইসি ডেটা ম্যানুয়াল, পণ্য স্পেসিফিকেশন ডাউনলোড এবং সমাধান সমর্থন সহ উচ্চমানের প্রযুক্তিগত সহায়তা পরিষেবা সরবরাহ করা।গ্রাহকদের অনন্য প্রদর্শন প্রয়োজনীয়তা অর্জন করতে সহায়তা করার জন্য.
এই ২১.৫ ইঞ্চি FHD TFT এলসিডি ডিসপ্লেটি উচ্চ রেজোলিউশন, উচ্চ উজ্জ্বলতা এবং পরিবেশগত অভিযোজনযোগ্যতার কারণে বিভিন্ন বাণিজ্যিক এবং শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ।
বৈশিষ্ট্য
21.5 ইঞ্চি টিএফটি ডিসপ্লে একটি রিজার্ভ টাইপ মডিউল
21.5 ইঞ্চি টিএফটি এলসিডি এলভিডিএস ইন্টারফেসের সাথে
21.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লেতে উচ্চ গতির প্রতিক্রিয়া রয়েছে
21.5 ইঞ্চি টাচ টিএফটি স্ক্রিনের 6-বিট (হাই-এফআরসি) রঙের গভীরতা রয়েছে, 16.7M রঙ প্রদর্শন করে
21.5 ইঞ্চি এলসিডি ডিসপ্লে মডিউল অন্তর্নির্মিত প্রান্ত টাইপ (LED) ব্যাকলাইট আছে
21.5 ইঞ্চি টিএফটি RGB98% এবং NTSC45% এর সাথে সামঞ্জস্যপূর্ণ (NTSC72% এছাড়াও উপলব্ধ)
21.5 ইঞ্চি টিএফটি স্ক্রিন উচ্চ উজ্জ্বলতা এবং বিপরীতে অনুপাত, কম প্রতিফলন এবং প্রশস্ত দেখার কোণ আছে
21.5 ইঞ্চি টিএফটি পিসিএপি স্ক্রিনে কেবল ডিই (ডেটা সক্ষম) রয়েছে
21.5 ইঞ্চি ইন্ডাস্ট্রিয়াল ডিসপ্লে স্ক্রিনটি রোহস এবং হ্যালোজেন মুক্ত
21.5 ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি হল টিইও 6.0, ES6.0 মেনে চলুন
21.5 ইঞ্চি এলসিডি টাচ গামা সংশোধন ফাংশন আছে
| কীওয়ার্ডঃ | 21.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে |
| রেজল্যুশন: | ১৯২০*১০৮০ পিক্সেল |
| এলসিডি ইন্টারফেসঃ | এলভিডিএস |
| এলসিডি আকারঃ | 495.6 X 292.2 X 10.57 মিমি (W/O টাচ) |
| টাচ সহ এলসিডি: | ৫২৬ এক্স ৩২৪ এক্স ১৫.১৬ মিমি (টচ সহ) |
| সক্রিয় এলাকাঃ | 476.064 ((H) X 267.786 ((V) মিমি |
| সিটিপি ইন্টারফেসঃ | ইউএসবি |
| পৃষ্ঠের উজ্জ্বলতাঃ | 1000 Cd/m2 |
| টাচ স্ক্রিনঃ | CTP (প্রোজেক্টিভ ক্যাপাসিটিভ টাচ স্ক্রিন) |
| অপারেটিং টেম্পঃ | -১০°সি থেকে +৬০°সি |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -২০°সি থেকে +৬০°সি |
| ডিসপ্লে টাইপঃ | আইপিএস পূর্ণ দেখার কোণ |
| কন্ট্রাস্ট রেসিওঃ | 1000 |
| এলইডি লাইফটাইমঃ | 30,000 ঘন্টা |
| সারফেস ট্রিটমেন্টঃ | কুয়াশা ২৫%, ৩H |
| প্রদর্শন রঙঃ | 16.7 এম |
| সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
যান্ত্রিক অঙ্কন
ইন্টারফেস পিন সংজ্ঞা
| পিন নং। | প্রতীক | বর্ণনা |
| 1 | RxO0- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 2 | RxO0+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 3 | RxO1- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 4 | RxO1+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 5 | RxO2- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 6 | RxO2+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 7 | জিএনডি | মাটি |
| 8 | RxOCLK- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট (অদ্ভুত ঘড়ি) |
| 9 | RxOCLK+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট (অদ্ভুত ঘড়ি) |
| 10 | RxO3- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 11 | RxO3+ | ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা) |
| 12 | RxE0- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিমিত ডেটা) |
| 13 | RxE0+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা) |
| 14 | জিএনডি | মাটি |
| 15 | RxE1- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিমিত ডেটা) |
| 16 | RxE1+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা) |
| 17 | জিএনডি | মাটি |
| 18 | RxE2- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিমিত ডেটা) |
| 19 | RxE2+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা) |
| 20 | RxECLK- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (প্যারেন্ট ক্লক) |
| 21 | RxECLK+ | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (প্যারেন্ট ক্লক) |
| 22 | RxE3- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিমিত ডেটা) |
| 23 | RxE3+ | ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা) |
| 24 | জিএনডি | মাটি |
| 25 | সিটিএল | CTL_DVR |
| 26 | সিই | সিই_ডিভিআর |
| 27 | এন সি | কোন সংযোগ নেই |
| 28 | ভিডিডি | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ |
| 29 | ভিডিডি | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ |
| 30 | ভিডিডি | পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ |
পিসিএবি ইউএসবি পিন সংজ্ঞা
1 VBUS / VDD
২ ডিএন / ডি-
৩ ডিপি / ডি+
৪ জিএনডি
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | টাইপ ম্যাক্স | ইউনিট | |
| পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 4.5 | 5.0 | 5.5 | V |
| পাওয়ার সাপ্লাই বর্তমান | আইভিডি | 500 | 1200 | mA | |
| ইন-রশ স্ট্রিম | IRUSH | 2.0 | 3.0 | এ | |
| অনুমোদিত ইনপুট রিপল ভোল্টেজ | ভিআরএফ | 300 | এমভি | ||
| উচ্চ স্তরের ডিফারেনশিয়াল ইনপুট থ্রেশহোল্ড ভোল্টেজ | এইচআইভি | +১০০ | এমভি | ||
| নিম্ন স্তরের ডিফারেনশিয়াল ইনপুট থ্রেশহোল্ড ভোল্টেজ | ভিআইএল | -১০০ | এমভি | ||
| ডিফারেনশিয়াল ইনপুট ভোল্টেজ | ভিআইডি | 200 | 600 | এমভি | |
| ইনপুট ভোল্টেজ ((BL) | VBL_I | -০.3 | ভিডিডি+০।3 | এমভি | |
| ডিফারেনশিয়াল ইনপুট সাধারণ মোড ভোল্টেজ | ভিসিএম | 1.0 | 1.2 | 1.5 | |
| বিদ্যুৎ খরচ | ভার্চুয়াল ডি | 2.5 | 6 | ডব্লিউ | |
অপটিক্যাল বৈশিষ্ট্য
| প্যারামিটার | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
|
দেখার কোণ (CR>10) |
অনুভূমিক | θL | 85 | 89 | - |
ডিগ্রী |
| θ R | 85 | 89 | - | |||
| উল্লম্ব | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| কন্ট্রাস্ট অনুপাত | কেন্দ্র | 700 | 1000 | - | - | |
| প্রতিক্রিয়া সময় | Tr+Td | - | 14 | 20 | এম এস | |
|
সিএফ রঙ রঙিনতা (CIE1931) |
লাল এক্স |
টাইপ-০।03 |
0 |
টাইপঃ +০।03 |
0 | |
| লাল y | - | - | ||||
| সবুজ এক্স | - | - | ||||
| সবুজ | - | - | ||||
| নীল এক্স | - | - | ||||
| নীল y | - | - | ||||
| সাদা এক্স | 0.323 | - | ||||
| সাদা | 0.379 | - | ||||
| কেন্দ্র সাদা রঙের উজ্জ্বলতা | YLI | 800 | 1000 | সিডি/মি | ||
| ক্রস টক | সিটি | 2.0 | % | |||

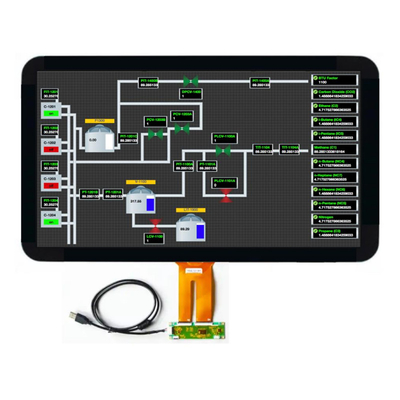

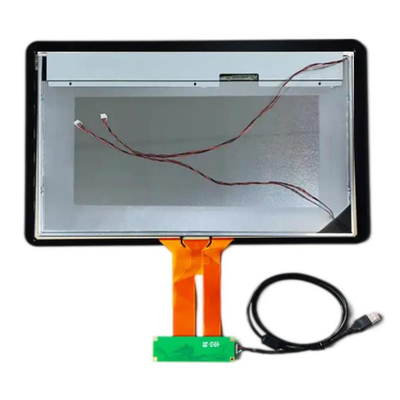

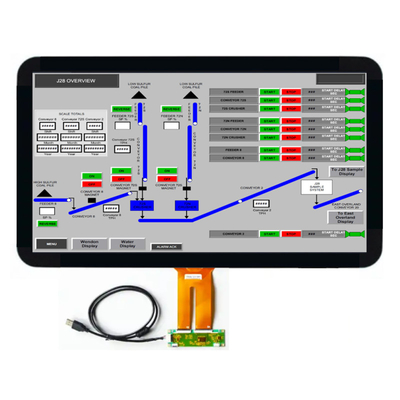

পিরডাক্ট Iমাগি
কারখানার সুবিধা এবং শংসাপত্র
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ স্ক্রিন
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ প্রযুক্তি দ্রুত এবং সংবেদনশীল প্রতিক্রিয়া এবং পেশাদার-গ্রেড নির্ভরযোগ্যতার সাথে মিলিত।
প্রযুক্তি প্রজেক্ট ক্যাপাসিটিভ টাচ স্ক্রিন কঠোর শিল্প, চিকিৎসা, এবং স্বয়ংচালিত অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। আমরা তরল স্ফটিক প্রদর্শন (LCDs) সঙ্গে PCAP টাচ স্ক্রিন একত্রিত করতে পারেন,যা একটি ইন্টিগ্রেটেড এমবেডেড সলিউশন যা সরবরাহ চেইন এবং সমাবেশকে সহজ করতে সহায়তা করে.
কভার গ্লাস:
1আকারঃ কাস্টম আকার, আকৃতি, প্রান্ত চিকিত্সা, গর্ত এবং কাটা
2. রঙঃ সিল্ক প্রিন্টিং, লোগো
3গ্লাস উপাদানঃ গরিলা গ্লাস, টেম্পারেড গ্লাস, পিএমএমএ
4চিকিত্সাঃ আয়না, এজি, এআর, এএফ
সেন্সর:
1সেন্সর উপাদানঃ গ্লাস, ফিল্ম, ফিল্ম+ফিল্ম
2FPC: আকৃতির নকশা ঐচ্ছিক
3. আইসিঃ ইইটিআই, আইএলআইটিইকে, এসআইএস, সাইপ্রাস, ফোকালটেক, গুডিক্স ইত্যাদি
4ইন্টারফেসঃ আই২সি, ইউএসবি, আরএস২৩২
