পণ্যের বিবরণ:
|
| পণ্য: | 3.4" ইঞ্চি TFT টাচ স্ক্রীন | রেজোলিউশন: | 800x800 পিক্সেল |
|---|---|---|---|
| টাচ স্ক্রিন: | CTP সহ | দেখার দিক: | আইপিএস (80/80/80/80) |
| ড্রাইভার আইসি: | ILI9881C বা সমতুল্য | পিন নাম্বার: | 39 |
| রূপরেখার আকার: | 99.0 x 96.6 x 3.98 (মিমি) | সক্রিয় এলাকা: | 87.6 x 87.6 (মিমি) |
| সংযোগ: | জিআইএফ | সারফেস লুমিনেন্স: | 350 cd/m2 (nits) |
| ইন্টারফেস: | MIPI 3 লেন | LED লাইফটাইম: | 40,000 ঘন্টা |
| CTP ড্রাইভার IC:: | HX8526-E30 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 800x800 PCAP TFT ডিসপ্লে,3.4 ইঞ্চি PCAP TFT ডিসপ্লে,Mipi প্রজেক্টেড ক্যাপাসিটিভ টাচস্ক্রিন |
||
এই আইটেম সম্পর্কে SF-TO340B-8978A-CT
আমাদের অত্যাধুনিক ৩.৪ ইঞ্চি গোলাকার পিসিএপি টিএফটি ডিসপ্লে দিয়ে আপনার ডিভাইসকে উন্নত করুন।এই প্রদর্শন ক্রিস্টাল-স্পষ্ট ভিজ্যুয়াল প্রদান করে এবং বিভিন্ন অ্যাপ্লিকেশন মধ্যে বিরামবিহীন ইন্টিগ্রেশন জন্য ডিজাইন করা হয়গ্রাহক ইলেকট্রনিক্স থেকে শুরু করে শিল্প সমাধান পর্যন্ত।
মূল বৈশিষ্ট্য:
অ্যাপ্লিকেশনঃ৩.৪ ইঞ্চি রাউন্ড পিসিএপি টিএফটি ডিসপ্লে নিখুঁতঃ
কেন আমাদের ৩.৪ ইঞ্চি গোলাকার ডিসপ্লে বেছে নিন?
আমাদের পিসিএপি টিএফটি ডিসপ্লে উচ্চমানের ভিজ্যুয়ালাইজেশনকে একত্রিত করে,এটি ডিজাইনার এবং নির্মাতাদের জন্য একটি নিখুঁত পছন্দ যা নান্দনিক এবং কার্যকরী পণ্য তৈরি করতে চায়.
স্পেসিফিকেশনঃ
আমাদের পিসিএপি টিএফটি ডিসপ্লে ৩.৪ ইঞ্চি গোলাকার এলসিডি দিয়ে আপনার পণ্যের নকশা উন্নত করুন। আপনার পরবর্তী প্রকল্পের জন্য স্টাইল, কর্মক্ষমতা এবং উন্নত প্রযুক্তির নিখুঁত মিশ্রণ উপভোগ করতে এখনই অর্ডার করুন!
প্রোডাক্ট স্পেসিফিকেশন
| বৈশিষ্ট্য | স্পেসিফিকেশন |
| আকার | 3.4 ইঞ্চি |
| রেজোলিউশন | 800 ((RGB) x 800 |
| প্রযুক্তির ধরন | a-Si |
| পিক্সেল কনফিগারেশন | আর.জি.বি. উল্লম্ব স্ট্রিপ |
| পিক্সেল পিচ ((um) | 109.৫*১০৯5 |
| প্রদর্শন মোড | এসএফটি |
| সারফেস ট্রিটমেন্ট | HC |
| দিকনির্দেশনা | বিনামূল্যে |
| মডিউল (W x H x D) (মিমি) CTP সহ | 99.0 x 96.6 x 398 |
| সক্রিয় এলাকা ((মিমি) | 87.৬*৮৭।6 |
| টিএসপি সহ /বিহীন | সিটিপি দিয়ে |
| মিলিত সংযোগের ধরন | এফপিসি |
| এলইডি নম্বর | ৮টি এলইডি |
| CTP পৃষ্ঠের কঠোরতা | ≥7H |
| ওজন (জি) | টিবিডি |
| ইন্টারফেস | এমআইপিআই ৩ লেন |
| রঙের গভীরতা | 16.7M |
| এলসিডি ড্রাইভার আইসি | ILI9881C |
| CTP ড্রাইভার IC | HX8526-E30 |
| সিটিপি ইন্টারফেস | আইআইসি |
রূপরেখা
ইন্টারফেস পিন সংজ্ঞা
|
পিন না, না। |
প্রতীক | I/O | ফাংশন |
| 1 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 2 | LEDA | পি |
LED অ্যানোড |
| 3 | LEDA | পি | |
| 4 | LEDK | পি | LED ক্যাথোড |
| 5 | LEDK | পি | |
| 6 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 7 | VDD ((-5V) | পি |
-5V ইনপুট |
| 8 | VDD ((-5V) | পি | |
| 9 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 10 | VDD ((+5V) | পি |
+5V ইনপুট |
| 11 | VDD ((+5V) | পি | |
| 12 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 13 | আইওভিসিসি | পি | পাওয়ার সাপ্লাই 1.8V |
| 14 | আইওভিসিসি | পি | |
| 15 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 16 | রিসেট | আমি | গ্লোবাল রিসেট পিন |
| 17 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 18 | টিই | আমি | ছিঁড়ে ফেলা প্রভাব আউটপুট |
| 19 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 20 | এন সি | এন |
সংযোগ নেই |
| 21 | এন সি | এন | সংযোগ নেই |
| 22 | এন সি | এন | সংযোগ নেই |
| 23 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 24 | LAN2_P | আমি | এমআইপিআই লেন ২+ |
| 25 | এন সি | এন | সংযোগ নেই |
| 26 | LAN2_N | আমি | এমআইপিআই লেন-২ |
| 27 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 28 | CLK_P | আমি | এমআইপিআই ঘড়ি + |
| 29 | এন সি | এন | সংযোগ নেই |
| 30 | CLK_N | আমি | আইএমআইপিআই ঘড়ি - |
| 31 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 32 | LAN1_P | আমি | এমআইপিআই লেন ১+ |
| 33 | এন সি | এন | সংযোগ নেই |
| 34 | LAN1_N | আমি | এমআইপিআই লেন-১ |
| 35 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
| 36 | LAN0_P | আমি | এমআইপিআই লেন ০+ |
| 37 | এন সি | এন | সংযোগ নেই |
| 38 | LAN0_N | আমি | এমআইপিআই লেন ০- |
| 39 | জিএনডি | জিএনডি | পাওয়ার গ্রাউন্ড |
সিটিপি ইন্টারফেস পিন সংজ্ঞা
| পিন | নাম |
| 1 | VCCA ((2.8V) |
| 2 | VCCD ((1.8V) |
| 3 | এসসিএল |
| 4 | এসডিএ |
| 5 | জিএনডি |
| 6 | জিএনডি |
| 7 | TSIX |
| 8 | এন সি |
| 9 | এন সি |
| 10 | এক্সআরইএস |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | MIN | ম্যাক্স | ইউনিট |
| পাওয়ার সাপ্লাই ভোল্টেজ | আইওভিসিসি | -০.3 | 3.3 | V |
| পাওয়ার সাপ্লাই ভোল্টেজ | VDD ((+5V) | -০.3 | 6.5 | |
| পাওয়ার সাপ্লাই ভোল্টেজ | VDD ((-5V) | - ছয়টা।5 | 0.3 | |
| লজিক সরবরাহ ভোল্টেজ | VCCIO | -০.3 | 3.3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণ তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
| পরম আর্দ্রতা | হা হা | -- | ≤ ৭০ | জি/এম৩ |
বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট | |
| পাওয়ার সাপ্লাই ভোল্টেজ | আইওভিসিসি | 1.75 | 1.8 | 3.3 | V | |
| পাওয়ার সাপ্লাই ভোল্টেজ | VDD ((+5V) | 4.5 | 5.0 | 6 | V | |
| পাওয়ার সাপ্লাই ভোল্টেজ | VDD ((-5V) | -৬ | - পাঁচটা।0 | - চারটা।5 | ||
|
ইনপুট সিগন্যাল ভোল্টেজ |
উচ্চ পর্যায়ের | এইচআইভি | 0.7*আইওভিসিসি | - | আইওভিসিসি | V |
| নিম্ন স্তর | ভিআইএল | 0 | - | 0.3*আইওভিসিসি | V | |
ব্যাকলাইট স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | মন্তব্য |
| সামনের স্রোত | যদি | 18 | 20 | 22 | mA | ১টি এলইডি |
| সামনের ভোল্টেজ | VF | - | 12.8 | - | V | বিএলএইচ-বিএলএল |
| ব্যাকলাইট শক্তি খরচ | ডব্লিউবিএল | - | 512 | - | এম ডাব্লু | ৮টি এলইডি |
| অপারেটিং লাইফ টাইম | - | - | 30,000 | - | ঘন্টা | প্রতিটি LED এর জন্য |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
|
দৃষ্টিকোণ |
θT |
সিআর-১০ |
70 | 80 | -- |
ডিগ্রি |
|
| θB | 70 | 80 | -- | ||||
| θL | 70 | 80 | -- | ||||
| θR | 70 | 80 | -- | ||||
| কন্ট্রাস্ট অনুপাত | সিআর | θ=0o | 600 | 800 | -- | ||
|
প্রতিক্রিয়া সময় |
টন | ২৫°সি |
-- |
25 |
35 |
এম এস |
|
| টফ | |||||||
| অভিন্নতা | ইউ | 75 | 80 | -- | % | ||
| এনটিএসসি | 65 | 70 | -- | % | |||
| উজ্জ্বলতা | এল | 280 | 350 | -- | cd/m2 | ||

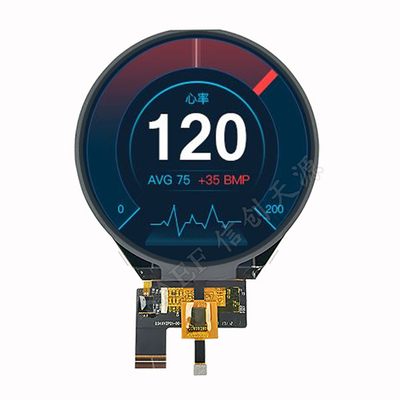

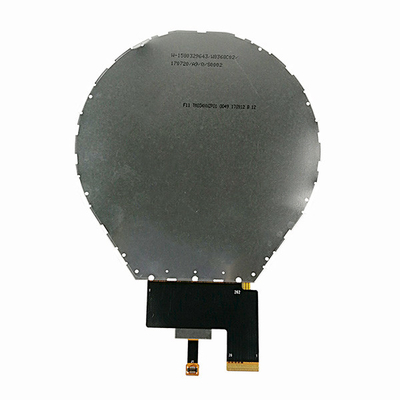

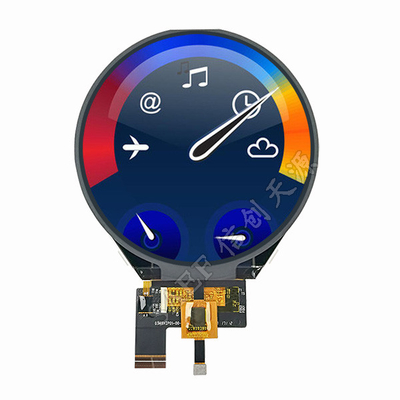

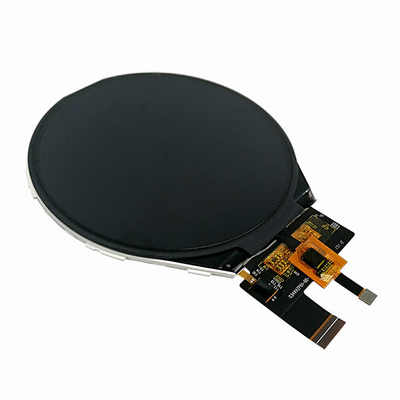

পণ্যের চিত্র
