পণ্যের বিবরণ:
|
| পণ্য: | 3.5" QVGA RGB TFT LCD | রেজোলিউশন: | 320x240 বিন্দু |
|---|---|---|---|
| টাচ স্ক্রিন: | PCAP টাচ স্ক্রিন সহ | কভার লেন্স: | কাস্টমাইজযোগ্য |
| দেখার দিক: | 6 টা বাজে | ইন্টারফেস: | আরজিবি ইন্টারফেস |
| আউটলাইন আবছা.: | 76.9x63.9x4.65 মিমি | পিন নাম্বার: | 54 পিন |
| সংযোগ: | প্লাগিং | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| সারফেস লুমিনেন্স: | 320 cd/m2 (কাস্টমাইজ করা যায়) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | QVGA PCAP TFT ডিসপ্লে,3.5" PCAP TFT ডিসপ্লে 320x240,3.5 tft ডিসপ্লে 54 পিন |
||
টিএফটি 3.5 ইঞ্চি কিউভিজিএ 320x240 ল্যান্ডস্কেপ আরজিবি এলসিডি পিসিএপি ক্যাপাসিটিভ টাচ স্ক্রিনের সাথে HX8238 54 পিন
SAEF TECHNOLOGY SF-TO350M-8840A-CT একটি 3.5 ইঞ্চি এলসিডি সেল যা সক্রিয় উপাদান হিসাবে পাতলা ফিল্ম ট্রানজিস্টর এবং পিক্সেল ধারণ করে। এই মডেলটি একক 3.5 (4:3) ইঞ্চি ট্রান্সমিসিভ টাইপ প্রধান TN-LCD প্যানেল. প্যানেলের রেজোলিউশন 320 ((RGB) x 240 পিক্সেল এবং 16.7M পর্যন্ত রঙ প্রদর্শন করতে পারে।
SF-TO350M-8840A-CT পিসিএপি টাচ স্ক্রিন ওসিএ সংযুক্ত রয়েছে, পিসিএপি জি + জি কাঠামো। SF-TO350M-8840A-CT আরজিবি ইন্টারফেস সমর্থন করে যখন টাচ স্ক্রিনটি আইআইসি ইন্টারফেস।
SF-TO350M-8840A-CT টিএফটি এলসিডি মডিউলটি ব্ল্যাক বক্স, স্মার্ট ডিভাইস, মোবাইল পিওএস, ক্যাশ রিডার, জিপিএস হ্যান্ডহেল্ড ফোন, হ্যান্ডহেল্ড ফুড অর্ডারিং মেশিন, সিগন্যাল বিশ্লেষক,বেঞ্চ টপ ল্যাবরেটরি সরঞ্জাম, সিকিউরিটি সিস্টেম, হোম অটোমেশন, মিনি অডিও প্লেয়ার, বেবি মনিটর এবং অন্যান্য হ্যান্ডহেল্ড ডিভাইস ইত্যাদি।
| পণ্যঃ | 3.5" QVGA RGB TFT LCD | রেজল্যুশন: | 320X240 ডট |
|---|---|---|---|
| টাচ স্ক্রিনঃ | পিসিএপি টাচ স্ক্রিন সহ | কভার লেন্স: | কাস্টমাইজযোগ্য |
| দেখার দিকঃ | ৬টা | ইন্টারফেসঃ | আরজিবি ইন্টারফেস |
| রূপরেখা ডিম: | 76.9x63.9x4.65 মিমি | পিন নম্বরঃ | ৫৪ পিন |
| সংযোগঃ | প্লাগিং | অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| পৃষ্ঠের উজ্জ্বলতাঃ | 320Cd/m2 | সম্মতিঃ | REACH & RoHS মেনে চলুন |
3.5 "আরজিবি টিএফটি, QVGA 3.5 ইঞ্চি এলসিডি ডিরিং করা
ইন্টারফেস পিন সংজ্ঞা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | LED-K1 | আমি | LED ক্যাথোড |
| 2 | LED-K2 | আমি | LED ক্যাথোড LED-K1 এর সাথে সংযুক্ত করুন |
| 3 | LED-A1 | আমি | LED অ্যানোড |
| 4 | LED-A2 | আমি | LED-A1 এর সাথে LED অ্যানোড সংযোগ করুন |
| ৫-৭ | এন সি | - | কোন সংযোগ নেই |
| 8 | /RESET | আমি | পিন পুনরায় সেট করুন |
| 9 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 10 | এসসিএল | আমি | এসপিআই ঘড়ির সংকেত |
| 11 | এসডিআই | আমি | এসপিআই ইন্টারফেস ইনপুট পিন |
| 12 | B0 | আমি | ব্লু ডেটা সিগন্যাল (এলএসবি) |
| ১৩-১৯ | বি১-৭ | আমি | নীল তথ্য সংকেত |
| 20 | G0 | আমি | গ্রিন ডেটা সিগন্যাল ((LSB) |
| ২১-২৭ | জি১-৭ | আমি | সবুজ তথ্য সংকেত |
| 28 | R0 | আমি | রেড ডেটা সিগন্যাল (এলএসবি) |
| ২৯-৩৫ | আর১-৭ | আমি | রেড ডেটা সিগন্যাল |
| 36 | HSYNC | আমি | অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 37 | VSYNC | আমি | উল্লম্ব সমন্বয় সংকেত |
| 38 | DOTCLK | আমি | প্রতিটি তারিখের নমুনা জন্য ঘড়ি সংকেত |
| ৩৯-৪০ | এন সি | - | কোন সংযোগ নেই |
| 41 | ভিডিডি | আমি | +2.8V পাওয়ার সোর্স |
| 42 | VDDIO | আমি | 1.8V~2.8V পাওয়ার সোর্স |
| 43 | ইউ ইউ | আমি | টাচ প্যানেল পিন |
| 44 | এক্সএল | আমি | |
| 45 | YD | আমি | |
| 46 | এক্সআর | আমি | |
| ৪৭-৫১ | এন সি | - | কোন সংযোগ নেই |
| 52 | সক্ষম | আমি | ইনপুট ডেটা সক্ষম নিয়ন্ত্রণ |
| ৫৩-৫৪ | জিএনডি | আমি | পাওয়ার গ্রাউন্ড |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |

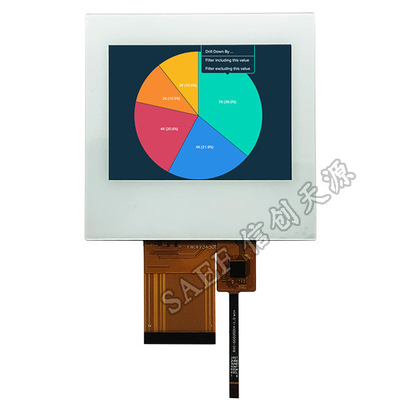

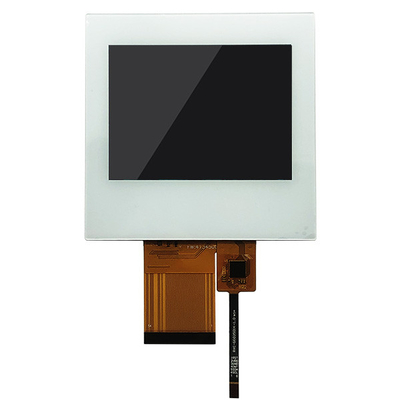

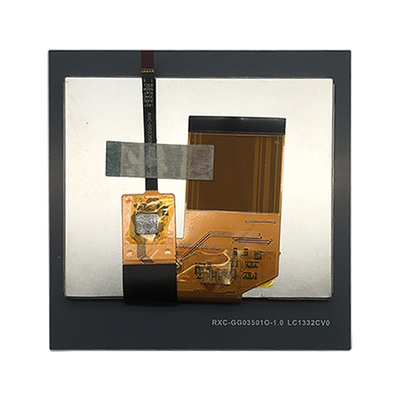

3.5" আরজিবি টিএফটি, QVGA 3.5 ইঞ্চি এলসিডিপ্রকৃত পণ্য চিত্র
