পণ্যের বিবরণ:
|
| পণ্য: | 0.85" ইঞ্চি ক্ষুদ্র TFT IPS | রেজোলিউশন: | 128x128 পিক্সেল |
|---|---|---|---|
| ড্রাইভার আইসি: | NV3023A বা সমতুল্য | আউটলাইন আবছা.: | 17.6 x 20.6 x 1.45 মিমি |
| টাচ স্ক্রিন: | স্পর্শ ছাড়া | কভার গ্লাস: | কাস্টমাইজযোগ্য |
| দেখার দিক: | সমস্ত ভিউয়িং অ্যাঙ্গেল আইপিএস | ইন্টারফেস: | MCU 8 বিট (কাস্টমাইজযোগ্য) |
| সংযোগ: | সোল্ডারিং টাইপ | পিন নাম্বার: | 28 পিন (কাস্টমাইজযোগ্য) |
| সারফেস লুমিনেন্স: | 350 cd/m2 (nits) | ব্যাকলাইট টাইপ: | সাদা LED |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 0.85 ইঞ্চি স্কয়ার এলসিডি ডিসপ্লে,128x128 স্কয়ার এলসিডি ডিসপ্লে,MCU 128x128 এলসিডি ডিসপ্লে |
||
** ডাটা শীট ডাউনলোড **
SF-TC085AS-8980A-N স্পেসিফিকেশন.pdf

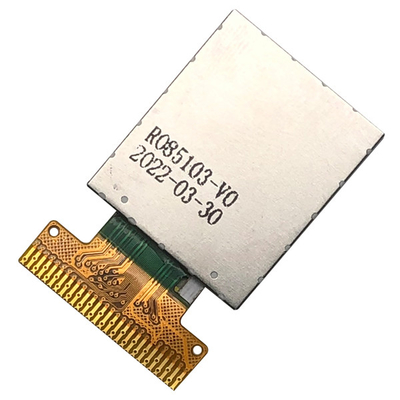

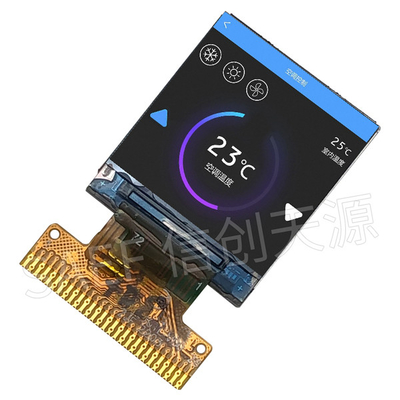

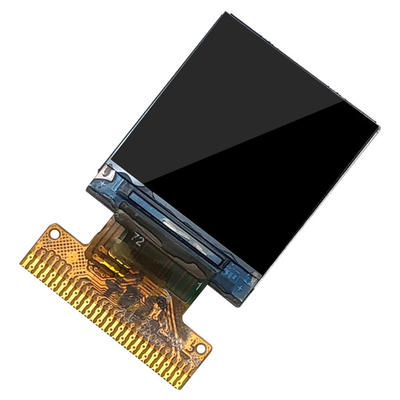

পণ্যের বর্ণনাঃ 0.85 "ইঞ্চি 128x128 স্কয়ার টাইপ আইপিএস টিএফটি এলসিডি এমসিইউ ইন্টারফেস ডিসপ্লে
আমাদের কম্প্যাক্ট ০.৮৫ ইঞ্চি ১২৮x১২৮ ইঞ্চি স্কয়ার টাইপ আইপিএস টিএফটি এলসিডি ডিসপ্লে, বিভিন্ন এমবেডেড অ্যাপ্লিকেশনের জন্য নিখুঁত একটি উচ্চ-রেজোলিউশনের স্ক্রিন।এই উচ্চ মানের প্রদর্শন একটি পরিষ্কার এবং প্রাণবন্ত 128x128 পিক্সেল রেজল্যুশন বৈশিষ্ট্য, আপনার ভিজ্যুয়ালগুলিকে ধারালো স্বচ্ছতা এবং সমৃদ্ধ রঙের সাথে জীবন্ত করে তোলে।
মূল বৈশিষ্ট্য:
কমপ্যাক্ট আকারঃমাত্র ০.৮৫ ইঞ্চি ব্যাসার্ধের এই ডিসপ্লেটি এমন প্রকল্পের জন্য আদর্শ যেখানে স্থান সীমিত, যার মধ্যে রয়েছে পোশাক, পোর্টেবল ডিভাইস এবং আইওটি অ্যাপ্লিকেশন।
আইপিএস প্রযুক্তিঃইন-প্লেন সুইচিং (আইপিএস) প্যানেলটি একটি বিস্তৃত দেখার কোণ এবং চমৎকার রঙের পুনরুত্পাদন সরবরাহ করে, বিভিন্ন দৃষ্টিকোণ থেকে ধারাবাহিক চিত্রের গুণমান নিশ্চিত করে।
উচ্চ রেজোলিউশনঃ128x128 পিক্সেল রেজোলিউশন স্পষ্ট এবং বিশদ চিত্র সরবরাহ করে, এটি গ্রাফিক-সমৃদ্ধ অ্যাপ্লিকেশন এবং বিরামবিহীন ব্যবহারকারী ইন্টারফেসের জন্য উপযুক্ত করে তোলে।
সহজ ইন্টিগ্রেশনঃএমসিইউ ইন্টারফেসের সাহায্যে ডিজাইন করা এই এলসিডি ডিসপ্লে মাইক্রোকন্ট্রোলারগুলির সাথে সংযোগ সহজ করে তোলে, যা আপনার বিদ্যমান সিস্টেমে সংহত করা সহজ করে তোলে।
বহুমুখী অ্যাপ্লিকেশনঃস্মার্ট ডিভাইস, রোবোটিক্স, কনজিউমার ইলেকট্রনিক্স এবং যে কোন প্রকল্পে কমপ্যাক্ট ডিসপ্লে সমাধানের প্রয়োজন হলে এটি ব্যবহারের জন্য উপযুক্ত।
কম শক্তি খরচঃদক্ষতার জন্য ডিজাইন করা, এই ডিসপ্লেটি সর্বনিম্ন শক্তি খরচ করে, পোর্টেবল ডিভাইসের ব্যাটারির আয়ু বাড়ায়।
শক্তিশালী পারফরম্যান্সঃএর টেকসই নির্মাণ এবং নির্ভরযোগ্য পারফরম্যান্সের সাথে, এই ডিসপ্লেটি দীর্ঘায়ু এবং বিভিন্ন পরিবেশে নির্ভরযোগ্য ব্যবহারের জন্য ডিজাইন করা হয়েছে।
আমাদের ০.৮৫ ইঞ্চি ১২৮x১২৮ ইঞ্চি স্কয়ার টাইপ আইপিএস টিএফটি এলসিডি এমসিইউ ইন্টারফেস ডিসপ্লে দিয়ে আপনার প্রকল্পকে আপগ্রেড করুন এবং আকার, গুণমান এবং কার্যকারিতার নিখুঁত মিশ্রণটি অনুভব করুন!
| বৈশিষ্ট্য | বিস্তারিত | ইউনিট |
| ডিসপ্লে সাইজ ((ডায়াগোনাল) | 0.85 | ইঞ্চি |
| এলসিডি টাইপ | α-Si TFT | - |
| প্রদর্শন মোড | আইপিএস / ট্রান্সমিসিভ / সাধারণত কালো | - |
| রেজোলিউশন | 128RGB x 128 | - |
| দিকনির্দেশ দেখুন | সব | সেরা ছবি |
| মডিউলের রূপরেখা | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (নোট ১) | মিমি |
| টিপি রূপরেখা | N/A | মিমি |
| টিপি দেখার এলাকা | N/A | মিমি |
| টিপি সক্রিয় এলাকা | N/A | মিমি |
| সক্রিয় এলাকা | 15.2064 (H) ×15.2064 ((V) | মিমি |
| পর্যবেক্ষণ এলাকা | N/A | মিমি |
| রং প্রদর্শন করুন | ৬৫ হাজার | - |
| ইন্টারফেস | ৪-এসপিআই | - |
| ড্রাইভার আইসি | NV3023A | - |
| অপারেটিং তাপমাত্রা | -২০ ¢৬০ | oC |
| সংরক্ষণ তাপমাত্রা | -৩০ ০৭০ | oC |
| ওজন | টিবিডি | জি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উত্তরঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেক করার জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের জানান, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| না | প্রতীক | ফাংশন |
| 1 | জিএনডি | পাওয়ার গ্রাউন্ড |
| ২-৬ | এন সি | Tকোন সংযোগ নেই |
| 7 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 8 | ভিডিডি | অ্যানালগ পাওয়ার সাপ্লাই, ভিডিডি=2.5V~3.3V। |
| 9 | আইএম২ | আইএম২=১,এমসিইউ সমান্তরাল ইন্টারফেস; আইএম২=০,সিরিয়াল ইন্টারফেস |
| 10 | SPI4W | SPI4W= ০, ৩-লাইন SPI বা ২-লাইন ডেটা লাইন SPI সক্ষম; SPI4W= ০,৪-লাইন SPI সক্ষম। |
| 11 | সি এস | চিপ নির্বাচন পিন; নিম্ন সক্ষম, উচ্চ নিষ্ক্রিয়। |
| 12 | রিসেট | এই সংকেতটি ডিভাইসটি পুনরায় সেট করবে এবং চিপটি সঠিকভাবে শুরু করতে এটি প্রয়োগ করা আবশ্যক। সংকেতটি সক্রিয় কম। |
| 13 | ডি/সি | এমসিইউ সমান্তরাল ইন্টারফেসে ডেটা / কমান্ড নির্বাচন পিন প্রদর্শন করুন । এই পিনটি 4-লাইন সিরিয়াল ইন্টারফেসে ঘড়ি হিসাবে ব্যবহৃত হয়। |
| 14 | ডব্লিউআর | MCU সমান্তরাল ইন্টারফেস লিখুন, 4-লাইন সিরিয়াল ইন্টারফেসে ডেটা / কমান্ড নির্বাচন পিন প্রদর্শন করুন। |
| 15 | আর ডি | MCU সমান্তরাল ইন্টারফেস পড়ুন |
| 16 | D0 | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা,এসপিআই ¢ এসডিএ¢ ব্যবহার করা উচিত |
| ১৭-২৩ | ডি১-ডি৭ | এমসিইউ সমান্তরাল ইন্টারফেস ডেটা |
| 24 | এন সি | কোন সংযোগ নেই |
| 25 | আইওভিসিসি | I/O সিস্টেমের জন্য পাওয়ার সাপ্লাই। IOVCC= 1.65V ~ 3.3V |
| 26 | LEDA | LED অ্যানোড |
| 27 | এন সি | কোন সংযোগ নেই |
| 28 | LEDK | LED ক্যাথোড |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট | |
| সরবরাহ ভোল্টেজ | পাওয়ার সাপ্লাই | ভিডিডি | -০.3 | +৪।6 | V |
| অ্যানালগ | - | - | - | V | |
| আইও | আইওভিডিডি | -০.3 | +৪।6 | V | |
| ইনপুট ভোল্টেজ | Vi | -০.3 | আইওভিডিডি+০।3 | V | |
| সংরক্ষণের তাপমাত্রা | T stg | -৩০ | +৭০ | oC | |
| অপারেটিং তাপমাত্রা | টপ | -২০ | +৬০ | oC | |
| স্টোরেজ আর্দ্রতা |
এইচ এসটিজি |
10 | নোট ১ | % আরএইচ | |
| অপারেটিং আর্দ্রতা | এইচ ওপ | 10 | নোট ১ | % আরএইচ | |
বৈদ্যুতিক স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| সরবরাহ ভোল্টেজ | পাওয়ার সাপ্লাই | ভিডিডি | 2.4 | 2.8 | 3.3 | V |
| অ্যানালগ | ভিসিআই | 2.4 | 2.8 | 3.3 | V | |
| আইও | আইওভিডিডি | 1.65 | 1.৮/২।8 | 3.3 | V | |
| লজিক নিম্ন ইনপুট ভোল্টেজ | ভিআইএল | -0.3IOVDD | - | 0.3IOVDD | V | |
| যুক্তি উচ্চ ইনপুট ভোল্টেজ | এইচআইভি | 0.7IOVDD | - | আইওভিডিডি | V | |
| লজিক নিম্ন আউটপুট ভোল্টেজ | ভিওএল | - | - | 0.২আইওভিডিডি | V | |
| যুক্তি উচ্চ আউটপুট ভোল্টেজ | ভিওএইচ | 0.8IOVDD | - | - | V | |
| বর্তমান খরচ | স্বাভাবিক প্রদর্শন | আইভিডিডি | - | 3.5 | - | mA |
| স্ট্যান্ডবাই মোড | আইভিডিডি | - | 10 | - | uA | |
| ফ্রেম ফ্রিকোয়েন্সি | fFR | - | 60 | - | হার্টজ | |
অপটিক্যাল স্পেসিফিকেশন
| ব্যাকলাইট চালু (ট্রান্সমিসিভ মোড) | পয়েন্ট | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | |||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||||
| পৃষ্ঠের উজ্জ্বলতা ((যদি = 20mA) |
Lv |
স্বাভাবিকভাবে দেখা কোণ θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| কন্ট্রাস্ট রেসিও | সিআর | - | 600 | - | - | |||
| প্রতিক্রিয়া সময় | TR | - | 10 | 20 |
এম এস |
|||
| টিএফ | - | - | 20 | 30 | ||||
|
ক্রোম্যাটিক্যালিটি ট্রান্সিসিভ |
লাল | এক্সআর |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| সবুজ | এক্সজি | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| নীল | এক্সবি | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| সাদা | এক্স ডব্লিউ | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
| দেখার কোণ | অনুভূমিক | θX+ |
কেন্দ্র CR≥10 |
- | 80 | - |
ডিগ। |
|
| θX- | - | 80 | - | |||||
| উল্লম্ব | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| এনটিএসসি রেসিও ((গ্যামুট) | - | - | - | 60 | - | % | ||
সুবিধা এবং সার্টিফিকেট
