পণ্যের বিবরণ:
|
| পণ্য: | গ্রাফিক LCD 240x128 ডিসপ্লে | রেজোলিউশন: | 240x128 বিন্দু |
|---|---|---|---|
| এলসিডি টাইপ: | এফএসটিএন, ইতিবাচক, ট্রান্সফ্লেক্টিভ | অপটিক্স: | 6:00 বাজে |
| আউটলাইন আবছা.: | 66.0 ((L) x 44.3 ((W) x 5.1 ((T) মিমি | দেখার এলাকা: | 61.0 ((L) x 33.8 ((W) মিমি |
| ডট পিচ: | 0.21 x 0.21 মিমি | ড্রাইভিং পদ্ধতি: | 1/128 ডিউটি চক্র, 1/12 পক্ষপাত |
| অপারেটিং টেম্প: | -20°C থেকে +70°C | পিন নাম্বার: | 30 পিন (কাস্টমাইজ করা যেতে পারে) |
| ইন্টারফেস: | এমসিইউ (কাস্টমাইজযোগ্য) | ভিডিডি: | 3V |
| সংযোগকারী: | প্লাগিং (কাস্টমাইজযোগ্য) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 240x128 একরঙা গ্রাফিক LCD ডিসপ্লে,MCU মনোক্রোম গ্রাফিক LCD ডিসপ্লে,8 বিট 240x128 গ্রাফিক LCD |
||
গ্রাফিক এলসিডি ডিসপ্লে 240x128 ডট রেজোলিউশন FSTN পজিটিভ UC1638C 8 বিট MCU ইন্টারফেস সাদা LED ব্যাকলাইট 3V সহ
240x128 গ্রাফিক এলসিডি মডিউল বর্ণনা
এসএফ-২৪০১২৮-০০৪এ একটি একক রঙের ২৪০x১২৮ সিওজি গ্রাফিক এলসিডি ডিসপ্লে মডিউল। মডিউলের আকার ৬৬.০ x ৪৪.৩ x ৫.১ মিমি; দেখার ক্ষেত্রটি ৬১ x ৩৩.৮ মিমি। এই সিরিজে অন্তর্নির্মিত আইসি ইউসি১৬৩৮সি,6800 ইন্টারফেস সমর্থন করে (ডিফল্ট); ইন্টারফেসের জন্য অন্যান্য উপলব্ধ বিকল্পগুলি হল 8080, 3-লাইন/4-লাইন এসপিআই। এই এলসিডি মডিউলের যৌক্তিক ভোল্টেজ 3V-3.6V থেকে যায়; সাধারণ মান 3V। মডিউলটি -20 °C থেকে + 70 °C তাপমাত্রায় কাজ করে.স্টোরেজ তাপমাত্রা -30°C থেকে + 80°C পর্যন্ত।
| পণ্যঃ | গ্রাফিক এলসিডি 240x128 ডিসপ্লে | রেজল্যুশন: | 240x128 বিন্দু |
|---|---|---|---|
| এলসিডি টাইপঃ | এফএসটিএন, ইতিবাচক, ট্রান্সফ্লেক্টিভ | অপটিক্সঃ | 6০৩ঃ০০ |
| রূপরেখা ডিম: | 66.0 ((L) X 44.3 ((W) X 5.1 ((T) মিমি | দেখার জায়গা: | 61.0 ((L) X 33.8 ((W) মিমি |
| ডট পিচ: | 0.21 X 0.21 মিমি | ড্রাইভিং পদ্ধতিঃ | "অন্যায়ের বিরুদ্ধে যুদ্ধ" (ইউরোপ), 1/12 |
| অপারেটিং তাপমাত্রাঃ | -20°C থেকে +70°C | পিন নম্বরঃ | 30 পিন (কাস্টমাইজ করা যাবে) |
| ইন্টারফেসঃ | এমসিইউ (কাস্টমাইজযোগ্য) | ভিডিডিঃ | ৩ ভি |
| সংযোগকারী: | প্লাগিং (কাস্টমাইজযোগ্য) | সম্মতিঃ | REACH & RoHS মেনে চলুন |
এসএইএফ টেকনোলজি একটি পেশাদার অক্ষর এবং গ্রাফিক এলসিডি প্রস্তুতকারক। এসএইএফ এর গ্রাফিক এলসিডি ডিসপ্লে (তরল স্ফটিক ডিসপ্লে) 96x16 সহ গ্রাফিক রেজোলিউশনের ডট ম্যাট্রিক্স ফর্ম্যাটে পাওয়া যায়,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 ইত্যাদি। আকারগুলি 2 "এলসিডি, 2.5" এলসিডি, 3" এলসিডি, 3.2" এলসিডি, 4 "এলসিডি ডিসপ্লে ইত্যাদি অন্তর্ভুক্ত।SAEF গ্রাফিক এলসিডি মডিউলগুলি প্রতিফলিত পোলারিজারের বিভিন্ন বিকল্প অন্তর্ভুক্ত করেআমাদের এলইডি ব্যাকলাইটগুলি হলুদ/সবুজ, সাদা, নীল, লাল, অ্যাম্বার এবং আরজিবি সহ বিভিন্ন রঙে পাওয়া যায়।
আমরা বিভিন্ন ব্যাকলাইট এবং এলসিডি টাইপ সমন্বয় সঙ্গে এলসিডি গ্রাফিক ডিসপ্লে একটি বিস্তৃত পরিসীমা আছে।SAEF এর গ্রাফিক এলসিডি যন্ত্র এবং শিল্প যন্ত্রপাতি সরঞ্জাম পাশাপাশি বৈদ্যুতিক গৃহ সরঞ্জাম ব্যবহার করা যেতে পারে, হোয়াইট গুডস, পিওএস সিস্টেম, হোম অ্যাপ্লিকেশন, শিল্প যন্ত্রপাতি, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম এবং চিকিৎসা সরঞ্জাম সহ ভোক্তা ইলেকট্রনিক্স।
240x128 গ্রাফিক এলসিডি মডিউল অঙ্কন
পিন সংজ্ঞাঃ
পিন-পিন-৮, ডিবি৭-ডিবি০
পিন-৯, আরএসটি
পিন১০, সিএস০
পিন ১১, সি০/এ০
পিন ১২, ডব্লিউআর০
পিন১৩, ডব্লিউআর১
পিন১৪, বিএম১
পিন১৫, বিএম০
পিন১৬, আইডি
পিন১৭, পোর্ট-ডিস
পিন১৮, ভিএসএস
পিন১৯, ভিডিডি
পিন২০, টিএসটি৪
পিন২১, ভিএলসিডি
পিন২২, ভিএ০-
পিন২৩, ভিএ১-
পিন২৪, ভিএ১+
পিন২৫, ভিএ০+
পিন২৬, ভিবি০-
পিন২৭, ভিবি১-
পিন২৮, ভিবি১+
পিন২৯, ভিবি০+
পিন৩০, এনসি

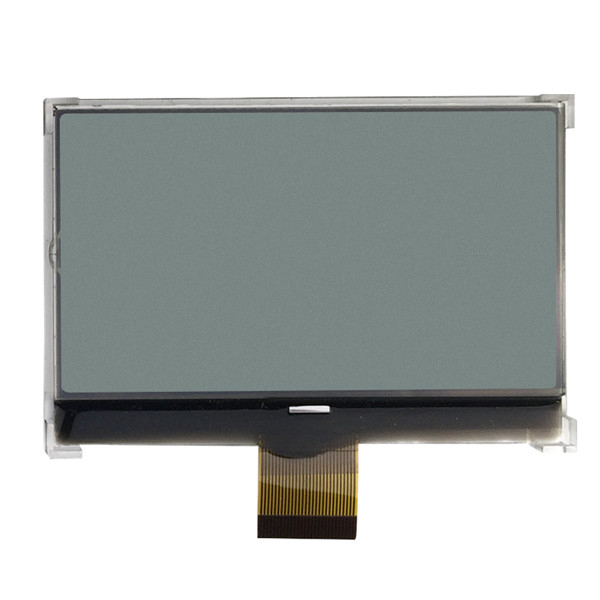

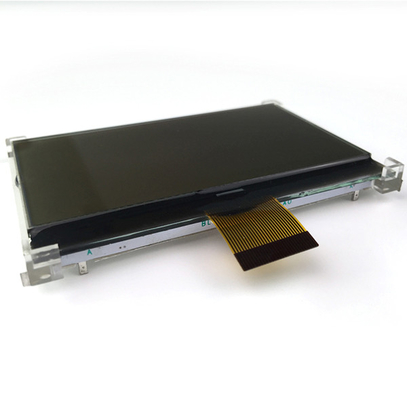

240x128 গ্রাফিক এলসিডি মডিউল আসল পণ্য চিত্র
কারখানার সুবিধা এবং শংসাপত্র
আমাদের সাথে যোগাযোগ
বিক্রয়2@saef.com.cn এর মাধ্যমে জিজ্ঞাসা করতে স্বাগতম
অনুসন্ধান কীওয়ার্ডঃ 240x128 lcd, 240x128 গ্রাফিক lcd, lcd 240x128, 240x128 গ্রাফিক, গ্রাফিক lcd 240x128, COG 240x128, 240x128 COG LCD, 240x128 MCU LCD।
