পণ্যের বিবরণ:
|
পণ্য: | 128x64 COG LCD মডিউল | রেজোলিউশন: | 128x64 গ্রাফিক্স |
---|---|---|---|
এলসিডি টাইপ: | STN, পজিটিভ, ট্রান্সমিসিভ | ব্যাকলাইট রঙ: | সবুজ ব্যাকলাইট |
অপারেটিং ভোল্টেজ: | 2.8 ভি | অপটিক্স: | 6 টা বাজে |
আউটলাইন আবছা.: | 65.0(L) x 38.6(W) x 4.9(T) মিমি | দেখার এলাকা: | 53.6(L) x 28.0(W) মিমি |
ড্রাইভিং পদ্ধতি: | 1/64 কর্তব্য, 1/7 পক্ষপাত | অপারেটিং টেম্প: | -10°C থেকে +60°C |
পিন নাম্বার: | 10 পিন | নিয়ন্ত্রক: | ST7567 বা সমতুল্য |
ইন্টারফেস: | এমসিইউ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 10 পিন গ্রাফিক LCD 128x64,COG গ্রাফিক LCD 128x64,ব্যাকলাইট 128x64 COG LCD মডিউল |
LCD COG মডিউল 128x64 ডট রেজোলিউশন গ্রাফিক STN ST7567 সবুজ LED ব্যাকলাইট
128x64 LCD COG মডিউল, গ্রাফিক LCD 128x64 বর্ণনা
SF12864-34 হল একটি COG টাইপ গ্রাফিক LCD মডিউল যার VA মাত্রা 53.6(L) x 28.0(W)।SAEF-এর COG LCD মডিউল (চিপ-অন-গ্লাস এলসিডি মডিউল) একরঙা ডিসপ্লে 128x32 থেকে 320x240 রেজোলিউশনে গ্রাফিক টাইপ এবং COG LCD ক্যারেক্টার প্রকারের আকার সহ 16x2, 20x2, 20x4, 24x2 ফরম্যাট সহ ma5x8 আকারে প্রদান করে।
COG প্যাকেজ হালকা ওজন, এবং কম শক্তি খরচের সুবিধা সহ উচ্চ মানের অফার করে।এছাড়াও, FPC থেকে পিন বা তারে ইন্টারফেস পরিবর্তন করতে প্রতিটি আইটেমের জন্য একটি সংযোগ বোর্ড যোগ করা উপলব্ধ।আমরা আপনার প্রয়োজনীয়তা অনুসারে পিন আউট সংযোগের বিভিন্ন অফার করতে পারি।COG LCM প্রযুক্তিটি এমন অ্যাপ্লিকেশনগুলির জন্য খুব উপযুক্ত যেগুলি আরও কমপ্যাক্ট প্যাকেজ প্রদর্শনের দাবি করে৷
পিন সংজ্ঞা:
1 CS1B চিপ ইনপুট পিন নির্বাচন করুন
2 /RES যখন /RES "L" এ সেট করা হয়, তখন সেটিংস আরম্ভ করা হয়।
3 A0 এটি নির্ধারণ করে যে অ্যাক্সেসটি ডেটা বা কমান্ডের সাথে সম্পর্কিত কিনা।
A0="H" : নির্দেশ করে যে D[7:0]-এর সংকেত হল ডিসপ্লে ডেটা।
A0="L" : নির্দেশ করে যে D[7:0]-এর সিগন্যাল কমান্ড।
4 D6 (SCLK)
5 D7 (SDA)
6 ভিডিডিMPU পাওয়ার সাপ্লাই টার্মিনাল VDD এর সাথে শেয়ার করা হয়েছে।
7 VSS এটি একটি 0V টার্মিনাল GND সিস্টেমের সাথে সংযুক্ত।
LCD ড্রাইভিংয়ের জন্য 8 V0 বায়াস ভোল্টেজের মাত্রা
COM-ড্রাইভারের 9 XV0 নেতিবাচক অপারেটিং ভোল্টেজ।
10 VG VG হল SEG-ড্রাইভারদের শক্তি
পণ্য: | 128x64 COG LCD মডিউল | রেজোলিউশন: | 128x64 গ্রাফিক্স |
---|---|---|---|
LCD প্রকার: | STN, পজিটিভ, ট্রান্সমিসিভ | ব্যাকলাইট রঙ: | সবুজ ব্যাকলাইট |
অপারেটিং ভোল্টেজ: | 2.8 ভি | অপটিক্স: | 6 টা বাজে |
আউটলাইন ডিম: | 65.0(L) X 38.6(W) X 4.9(T) মিমি | দেখার এলাকা: | 53.6(L) X 28.0(W) মিমি |
ড্রাইভিং পদ্ধতি: | 1/64 কর্তব্য, 1/7 পক্ষপাত | অপারেটিং টেম্প: | -10°C থেকে +60°C |
পিন নাম্বার: | 10 পিন | নিয়ন্ত্রক: | ST7567 বা সমতুল্য |
ইন্টারফেস: | এমসিইউ | সম্মতি: | রিচ এবং RoHS অনুগত |
128x64 LCD COG মডিউল, গ্রাফিক LCD 128x64 অঙ্কন

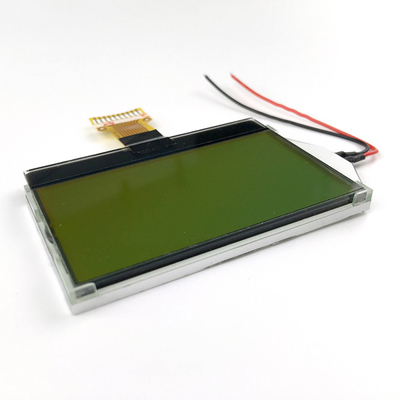

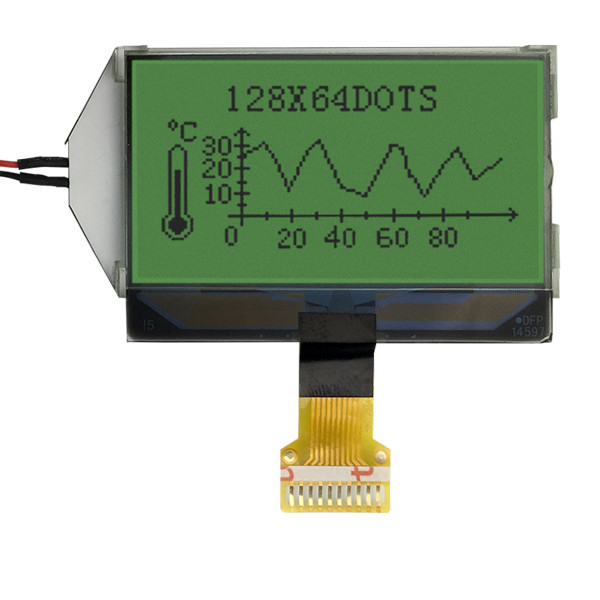

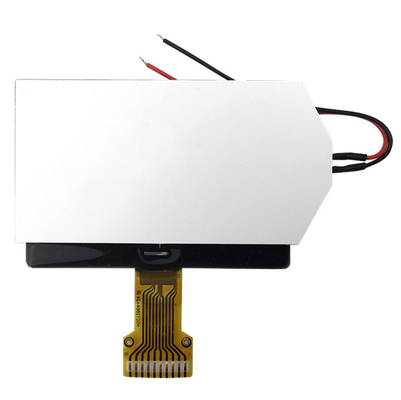

128x64 LCD COG মডিউল, গ্রাফিক LCD 128x64 বাস্তব পণ্য চিত্র
