পণ্যের বিবরণ:
|
| পণ্য: | 2.1" ইঞ্চি সার্কুলার IPS TFT LCD | রেজোলিউশন: | 480x480 বিন্দু |
|---|---|---|---|
| ইন্টারফেস: | 3 লাইন SPI + 18 বিট RGB | স্পর্শ পর্দা: | কাস্টমাইজ করা যাবে |
| দেখার দিকনির্দেশ: | IPS (80/80/80/80) | ড্রাইভার আইসি: | ST7701S |
| পিন নাম্বার: | 40 পিন | মডিউল আকার: | 56.18 x 59.71 x 2.3 মিমি |
| সক্রিয় এলাকা: | 53.28 মিমি ব্যাস | সংযোগ: | প্লাগিং (কাস্টমাইজ করা যায়) |
| সারফেস লুমিনেন্স: | 300 cd/m2 (nits) | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| LED জীবনকাল: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 2.1 ইঞ্চি বৃত্তাকার LCD ডিসপ্লে,RGB সার্কুলার LCD ডিসপ্লে,480x480 সার্কুলার TFT ডিসপ্লে |
||
2.1" ইঞ্চি গোলাকার TFT 480x480 LCD ডিসপ্লে ST7701S কন্ট্রোলার IC IPS সমস্ত ভিউয়িং অ্যাঙ্গেল SPI+RGB ইন্টারফেস
2.1 ইঞ্চি গোলাকার TFT LCD, বৃত্তাকার TFT LCD 2.1" বর্ণনা৷
Saef Tech SF-TC210B-8947A-N হল একটি তির্যক আকার 2.1" ইঞ্চি বৃত্তাকার TFT LCD মডিউল যার রেজোলিউশন 480x480 পিক্সেল৷ এই মডিউলটি ST7701S IC দিয়ে তৈরি করা হয়েছে; এতে কন্ট্রোলার এবং ড্রাইভার IC ফাংশন রয়েছে, 18বিট SPI লাইন এবং SPI লাইন সমর্থন করে৷ ইন্টারফেস, এবং সরবরাহ ভোল্টেজ (Vdd) 2.5V থেকে 4.8V, সাধারণ 2.8V পর্যন্ত।
SF-TC210B-8947A-N TFT LCD মডিউল হল বৃত্তাকার মোড যার উজ্জ্বলতা 300 nits (সাধারণ মান)।মডিউলটি প্রতিরোধী টাচ স্ক্রীন এবং প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রীন ঐচ্ছিক জন্যও উপলব্ধ।SF-TC210B-8947A-N -20℃ থেকে +70℃ পর্যন্ত তাপমাত্রায় কাজ করতে পারে;এর স্টোরেজ তাপমাত্রা -30℃ থেকে +80℃ পর্যন্ত।এই 2.1" ইঞ্চি TFT LCD মডিউলটি কফি মেশিন, মাইক্রো-ওয়েভ ওভেন, স্ক্যানার, হোম অটোমেশন, অ্যাক্সেস কন্ট্রোল সিস্টেম, মনিটরিং সরঞ্জাম, বিশ্লেষক, নিরাপত্তা ব্যবস্থা, বাগান সেচ ব্যবস্থা ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
| পণ্য: | 2.1" ইঞ্চি সার্কুলার IPS TFT LCD | রেজোলিউশন: | 480x480 বিন্দু |
|---|---|---|---|
| ইন্টারফেস: | 3 লাইন SPI + 18 বিট RGB | টাচ স্ক্রীন: | কাস্টমাইজ করা যাবে |
| দেখার দিকনির্দেশ: | IPS (80/80/80/80) | ড্রাইভার আইসি: | ST7701S |
| পিন নাম্বার: | 40 পিন | মডিউল আকার: | 56.18 X 59.71 X 2.3 মিমি |
| সক্রিয় এলাকা: | 53.28 মিমি ব্যাস | সংযোগ: | প্লাগিং (কাস্টমাইজ করা যেতে পারে) |
| পৃষ্ঠের আলো: | 300 Cd/m2 (nits) | অপারেটিং টেম্প: | -20℃ থেকে +70℃ |
| LED লাইফটাইম: | 40,000 ঘন্টা | সম্মতি: | রিচ এবং RoHS অনুগত |
পিন সংজ্ঞা
পিন 1, এলইডিএ, এলইডি অ্যানোড।
পিন 2, LEDK, LED ক্যাথোড।
Pin3, LEDK, LED ক্যাথোড।
পিন৪, জিএনডি, গ্রাউন্ড।
Pin5, VCI, পাওয়ার সাপ্লাই।
Pin6, RST, রিসেট সিগন্যাল, সক্রিয় কম।
পিন7, এনসি।
পিন 8, এনসি।
Pin9, SDA, SPI ডেটা সংকেত।
Pin10, SCK, SPI ঘড়ি সংকেত।
Pin11, CS, SPI চিপ সিলেক্ট সিগন্যাল।
Pin12, PCLK, RGB ডট ঘড়ি সংকেত।
Pin13, DE, RGB ডেটা সক্ষম সংকেত।
Pin14, VSYNC, RGB ফ্রেম সিঙ্ক্রোনাইজিং সংকেত।
Pin15, HSYNC, RGB লাইন সিঙ্ক্রোনাইজিং সংকেত।
Pin16~Pin33, RGB ডেটা সংকেত।(DB0: নীল LSB; DB5: নীল MSB; DB6: সবুজ LSB; DB11: সবুজ MSB; DB12: লাল LSB; DB17: লাল MSB)
পিন৩৪, জিএনডি, গ্রাউন্ড।
Pin35, TP_INT, টাচ ইন্টারাপ।
Pin36, TP_SDA, টাচ I2C ডেটা সংকেত।
Pin37, TP_SCL, টাচ I2C ঘড়ি সংকেত।
Pin38, TP_RST, টাচ I2C রিসেট সংকেত।
Pin39, TP_VCI, টাচ পাওয়ার সাপ্লাই
পিন৪০, জিএনডি, গ্রাউন্ড
2.1 ইঞ্চি গোলাকার TFT LCD, বৃত্তাকার TFT LCD 2.1" অঙ্কন

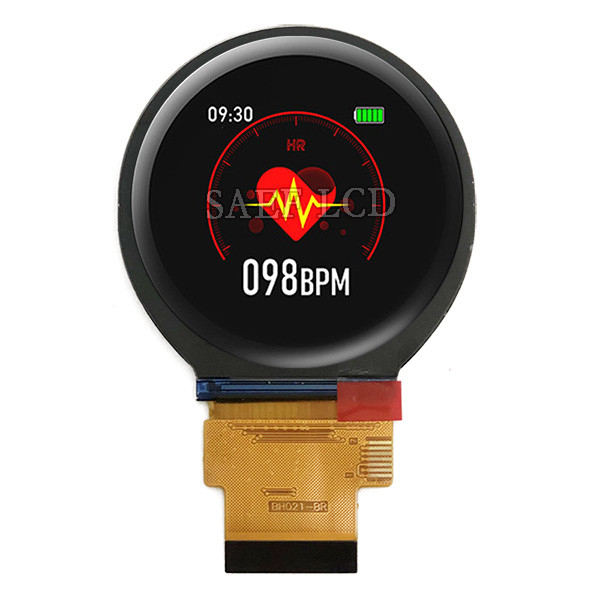

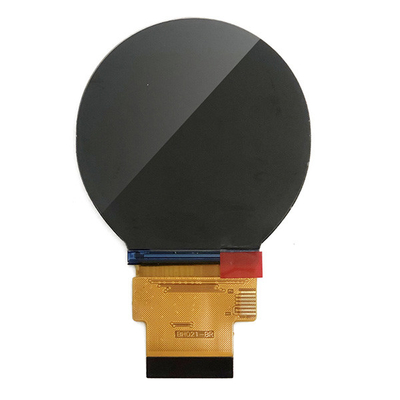

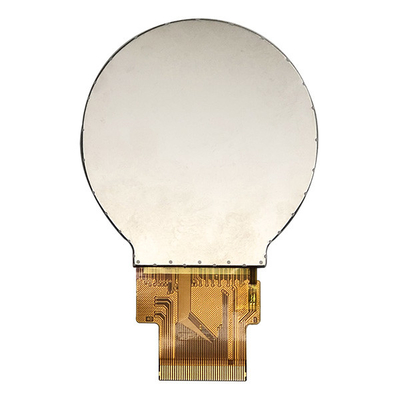

2.1 ইঞ্চি গোলাকার TFT LCD, বৃত্তাকার TFT LCD 2.1" বাস্তব পণ্যের ছবি
