পণ্যের বিবরণ:
|
| পণ্য: | 4 ইঞ্চি TFT স্কয়ার ডিসপ্লে | টাচ স্ক্রিন: | স্পর্শ ছাড়া, (CTP ঐচ্ছিক সহ) |
|---|---|---|---|
| রেজোলিউশন: | 480*480 | কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য |
| দেখার দিক: | সমস্ত দেখার কোণ, আইপিএস | ইন্টারফেস: | আরজিবি+এসপিআই (এমআইপিআই ইন্টারফেস ঐচ্ছিক) |
| পিন নাম্বার: | 40 পিন | সংযোগ: | জিআইএফ |
| সারফেস লুমিনেন্স: | 420 cd/m2(nits) সাধারণ | LED লাইফটাইম: | 40,000 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | 4 ইঞ্চি TFT টাচ স্ক্রীন মডিউল,480X480 TFT টাচ স্ক্রীন মডিউল,RGB 4 ইঞ্চি TFT স্ক্রীন |
||
** ডাটা শীট ডাউনলোড **
SFTC400B-8951AN স্পেসিফিকেশন.pdf
SFTC400B-8951ACT নির্দিষ্টকরণ.pdf
4 ইঞ্চি টাচ টিএফটি স্ক্রিন মডিউল আরজিবি এসপিআই স্কয়ার 480X480 টিএফটি আইপিএস এলসিডি
SF-TC400B-8951A-N একটি ৪ ইঞ্চি স্কয়ার আইপিএস টিএফটি-এলসিডি ডিসপ্লে মডিউল; ৪৮০ x ৪৮০ পিক্সেল রেজোলিউশনের তৈরি। এসএফ-টিসি৪০০বি-৮৯৫১এ-এন টিএফটি এলসিডি মডিউল আরজিবি এসপিআই সিরিয়াল ইন্টারফেস সমর্থন করে,এটি আইপিএস প্যানেলের সাথে বৈশিষ্ট্যযুক্ত যা বাম দিকের বৃহত্তর দেখার কোণের সুবিধা রয়েছে:80 / ডানঃ80 / উপরেঃ80 / নিচেঃ80 ডিগ্রি (সাধারণ), বিপরীত অনুপাত 800: 1 (সাধারণ মান), উজ্জ্বলতা 4200 নিট (সাধারণ মান), ঝলকানি পৃষ্ঠ প্যানেল, দিকের অনুপাত 1:1.
মডিউলে SF-TC400B-8951A-N LCD ডিসপ্লে ইন্টিগ্রেটেড ড্রাইভার IC ST7701S, ইন্টারফেস সরবরাহ ভোল্টেজ 2.5V থেকে 3.6V, সাধারণ মান 2.8V।WF40E মডিউল -20°C থেকে +70°C তাপমাত্রায় কাজ করতে পারেএর সঞ্চয়স্থানের তাপমাত্রা -30°C থেকে +80°C পর্যন্ত।
| পণ্যঃ | ৪ ইঞ্চি টিএফটি স্কয়ার ডিসপ্লে | টাচ স্ক্রিনঃ | স্পর্শ ছাড়াই (সিটিপি সহ) |
|---|---|---|---|
| রেজল্যুশন: | ৪৮০*৪৮০ | কভার গ্লাসের মাত্রাঃ | কাস্টমাইজযোগ্য |
| দেখার দিকঃ | সমস্ত দেখার কোণ, আইপিএস | ইন্টারফেসঃ | RGB+SPI ((MIPI ইন্টারফেস ঐচ্ছিক) |
| পিন নম্বরঃ | ৪০টি পিন | সংযোগঃ | জিআইএফ |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৪২০ সিডি/এম২ ((নিট) সাধারণ | এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
কেন আমাদের বেছে নিন
1.আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2.টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
3.গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001:2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
4.দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
4 ইঞ্চি টাচ টিএফটি স্ক্রিন মডিউল আরজিবি এসপিআই স্কয়ার 480X480 টিএফটি আইপিএস এলসিডিঅঙ্কন
পিন সংজ্ঞাঃ
| পিন নং। | প্রতীক | বিস্তারিত |
| 1 | LED A | LED ANODE |
| 2 | LED K1 | LED ক্যাথোড |
| 3 | LEDK2 | LED ক্যাথোড |
| 4 | জিএনডি | মাটি |
| 5 | ভিসিআই | পাওয়ার সাপ্লাই |
| 6 | রিসেট | রিসেট সিগন্যাল, সক্রিয় কম |
| 7 | এন সি | কোন সংযোগ নেই |
| 8 | এন সি | কোন সংযোগ নেই |
| 9 | এসডিএ | এসপিআই তথ্য সংকেত |
| 10 | এসসিকে | ঘুমন্ত ঘড়ির সংকেত |
| 11 | সি এস | SPI CHIP SELECT সিগন্যাল |
| 12 | পিসিএলকে | আরজিবি ডট ক্লক সিগন্যাল |
| 13 | DE | আরজিবি ডেটা সক্ষম সংকেত |
| 14 | VSYNC | আরজিবি ফ্রেম সিঙ্ক্রোনাইজিং সিগন্যাল |
| 15 | HSYNC | আরজিবি লাইন সিঙ্ক্রোনাইজিং সিগন্যাল |
| ১৬-৩৩ | DB0~DB17 | আরজিবি ডেটা সিগন্যাল |
| 34 | জিএনডি | মাটি |
| 35 | TP_INT | স্পর্শ বিচ্ছিন্নতা |
| 36 | TP_SDA | টাচ IIC ডেটা সিগন্যাল |
| 37 | TP_SCL | টাচ IIC ক্লক সিগন্যাল |
| 38 | TP_RESET | টাচ রিসেট সিগন্যাল |
| 39 | TP_VCI | টাচ পাওয়ার সাপ্লাই |
| 40 | জিএনডি | মাটি |

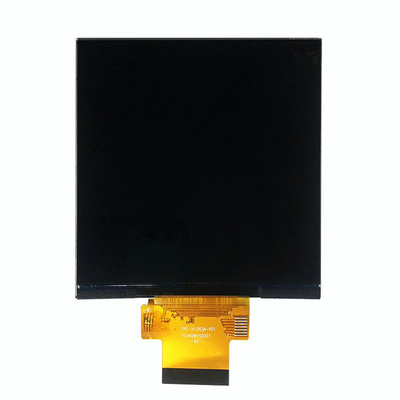

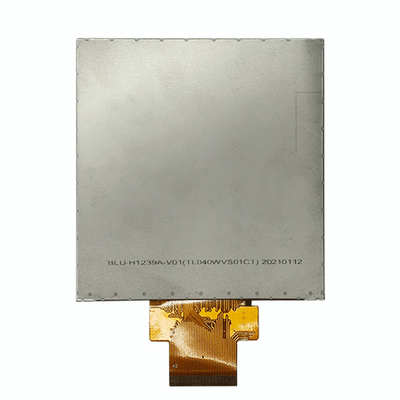

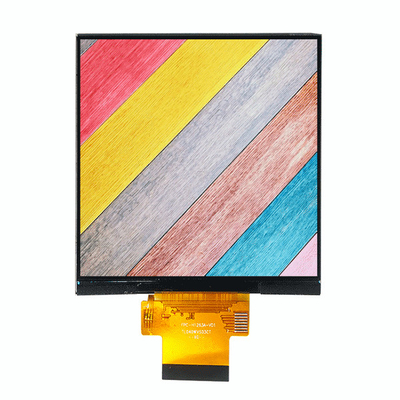

4 ইঞ্চি টাচ টিএফটি স্ক্রিন মডিউল আরজিবি এসপিআই বর্গক্ষেত্র 480X480 টিএফটি আইপিএস এলসিডি পণ্য চিত্র
এই LCD এছাড়াও CTP সঙ্গে ডিজাইন করা হয়, pls ছবি নিচে প্রদর্শন চেক, তার অংশ নম্বর SF-TC400B-8951A-CT হয়
আপনার ডিজাইনের জন্য প্রস্তাবিত অনুরূপ পণ্য
|
|
বিস্তারিত | আমাদের পি/এন |
|
|
সিটিপি/পিসিএপি (আরজিবি+এসপিআই ইন্টারফেস) সহ ৪৮০*৪৮০ আইপিএস টাইপ স্কয়ার টিএফটি এলসিডি | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
৪৮০*৮০০ ছবি টাইপ TFT, MIPI ইন্টারফেস, CTP/PCAP (RGB+SPI ইন্টারফেস) সহ |
SF-TC397H-8733A-CT |
|
|
৪৮০*৮০০ টিএফটি এলসিডি, ৩ লাইন এসপিআই+আরজিবি ২৪ বিট ইন্টারফেস | SF-TC397B-8774C-T |
