পণ্যের বিবরণ:
|
| কীওয়ার্ড: | বার টাইপ এলসিডি 3.9 ইঞ্চি আরজিবি | স্পর্শ পর্দা: | CTP ক্যাপাসিটিভ টাচ প্যানেল সহ |
|---|---|---|---|
| রেজোলিউশন: | 480x128 | ইন্টারফেস: | আরজিবি |
| সারফেস লুমিনেন্স: | 500 cd/m2 (nits) | পিন: | 40 পিন |
| দেখার দিকনির্দেশ: | 12:00 | সংযোগ: | ZIF / প্লাগিং সংযোগকারী প্রকার |
| LED জীবনকাল: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | বার টাইপ TFT LCD মডিউল,3.9 ইঞ্চি TFT LCD মডিউল,480x128 বার টাইপ TFT LCD |
||
ল্যান্ডস্কেপ 3.9 ইঞ্চি 480*128 TFT ডিসপ্লে,টিএফটি এলসিডিআরজিবি 3.9 ইঞ্চি
পণ্যের বৈশিষ্ট্য:
1. SF-TO390YH-8960A-CT TFT LCD মডিউল হল একটি 3.9 ইঞ্চি তির্যক 480xRGBx128 ফুল কালার বার টাইপ TFT মডিউল..
2. এই মডিউল RGB 24 বিট ইন্টারফেস সমর্থন করে।এটির মডিউলের মাত্রা 105.5x40.64x5.28 মিমি এবং সক্রিয় এলাকার আকার 95.04x25.34 মিমি;
3. SF-TO390YH-8960A-CT মডিউলে ST7282A কন্ট্রোলারের সাথে ইন্টিগ্রেটেড, এবং এর লজিক সাপ্লাই ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত।মডিউলটি 500cd/m2 (nits) পৃষ্ঠের উজ্জ্বলতা সহ, এই LCD ডিসপ্লে মডিউলটি -20℃ থেকে তাপমাত্রায় কাজ করতে পারে+70 থেকে℃.
4. এই 3.9" টিএফটি এলসিডি প্রতিরোধী টাচ স্ক্রিন এবং ক্যাপাসিটিভ টাচ স্ক্রিন সহ কাস্টম ডিজাইন হতে পারে।
| সাধারণ তথ্যের আইটেম | বিষয়বস্তু |
| LCD ডিসপ্লে সাইজ (তির্যক) | 3.9 ইঞ্চি TN |
| মডিউল গঠন | TFT ডিসপ্লে + PCAP |
| এলসিডি ডিসপ্লে টাইপ | TFT/ট্রান্সমিসিভ |
| এলসিডি ডিসপ্লে মোড | সাধারণত কালো |
| প্রস্তাবিত দেখার দিকনির্দেশ | 1 ২টা বাজে |
| মডিউল আকার (W×H×T) | 105.5x40.64x5.28 মিমি |
| সক্রিয় এলাকা (W×H) | 95.04×25.34 মিমি |
| পিক্সেলের সংখ্যা (রেজোলিউশন) | 480RGB×128 পিক্সেল |
| পিক্সেল পিচ (W×H) | 0.135×0.135 মিমি |
| মডিউল ইন্টারফেস টাইপ | 24 বিট আরজিবি ইন্টারফেস |
| ড্রাইভার আইসি | ST7282A |
| রঙ সংখ্যা | 16.7M |
| ব্যাকলাইট টাইপ | সাদা LED |
পণ্যের সুবিধা:
1.বাজারে TFT LCD প্যানেলের মূলধারার অনুপাত হল 4:3 বা 16:9৷কিন্তু কিছু অ্যাপ্লিকেশনের জন্য, প্রয়োজনীয় তথ্য প্রদর্শনের জন্য ডিসপ্লে প্যানেলের বার টাইপ আকৃতি বর্তমান মূলধারার 4:3 বা 16:9 থেকে অনেক ভালো হবে।
2. আমরা 3.9 ইঞ্চি, 4.6 ইঞ্চি এবং 5.2 ইঞ্চি মাপ সহ বিভিন্ন মাপের বার টাইপ TFT (স্ট্রেচড বার এলসিডি ডিসপ্লে) অফার করি।বিশেষ করে শিল্প অ্যাপ্লিকেশনের জন্য গ্রাহকদের প্রয়োজনীয়তা পূরণ করার জন্য।
3. আমরা নীচের মত এই বার টাইপ TFT থেকে আরও ডেরিভেটিভ সমাধান বিকাশ করি: 1- ফ্রেম সংস্করণ বিকল্পে স্ক্রু হোল সহ।2- ক্যাপাসিটিভ টাচ প্যানেল বা প্রতিরোধী টাচ প্যানেল বিকল্প সহ।3- উচ্চ উজ্জ্বলতা সংস্করণ বিকল্প।
4.পটভূমির রঙ, আলোকসজ্জা, দেখার কোণ এবং তীব্রতা ইত্যাদির চমৎকার প্রদর্শন কর্মক্ষমতা।
5. -20 এর শীর্ষের প্রশস্ত তাপমাত্রা℃+70 থেকে℃এবং শিল্প অ্যাপ্লিকেশনের জন্য উচ্চ মানের স্তর.
6. LCD শিল্পে একই ধরণের মধ্যে ভাল মানের সাথে মূল্য প্রতিযোগিতামূলক সমাধান।
7.ইনস্টল করা সহজ এবং বজায় রাখা সহজ।
অ্যাপ্লিকেশন:
এই এলসিডি মডিউলটি এমবেডেড সিস্টেম, শিল্প ডিভাইস, নিরাপত্তা এবং হ্যান্ড-হোল্ড সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে যার জন্য উচ্চ মানের এবং রঙিন চিত্র প্রদর্শনের প্রয়োজন হয়।SAEF বার টাইপ TFT-LCD প্রদর্শন শিল্প সরঞ্জাম, স্বয়ংচালিত অ্যাপ্লিকেশন, সার্ভার সিস্টেম, POS সিস্টেম, গতিশীল তথ্য প্রদর্শন এবং বিজ্ঞাপন প্রদর্শনের জন্য উপযুক্ত।
ল্যান্ডস্কেপ 3.9 ইঞ্চি 480*128 TFT ডিসপ্লে,টিএফটি এলসিডিRGB 3.9 ইঞ্চি পণ্য অঙ্কন

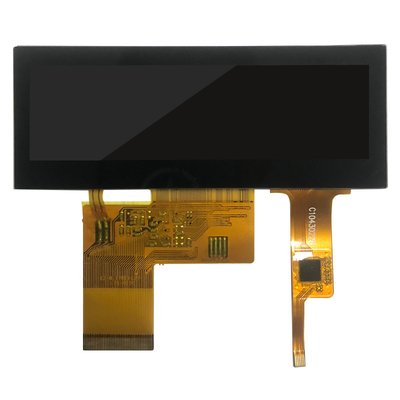

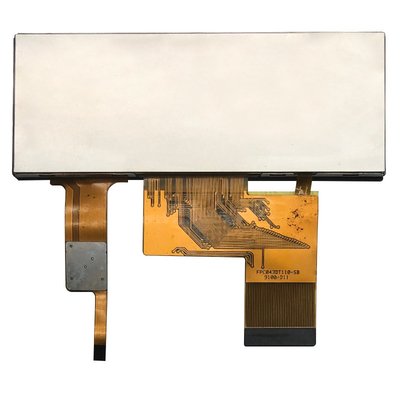

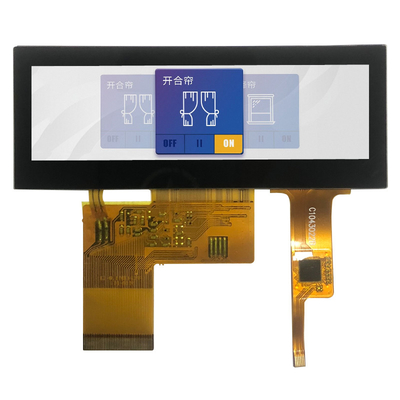

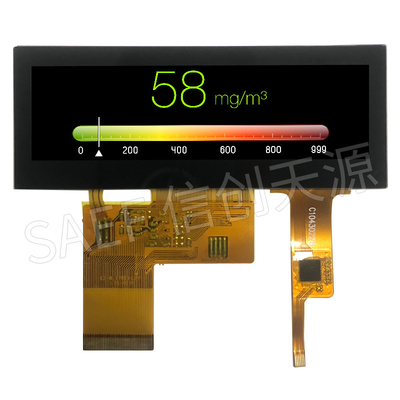

ল্যান্ডস্কেপ 3.9 ইঞ্চি 480*128 TFT ডিসপ্লে,টিএফটি এলসিডিRGB 3.9 ইঞ্চি পণ্যের ছবি
ইনপুট/আউটপুট টার্মিনাল
পিন1, ভিবিএল- ব্যাকলাইট এলইডি ক্যাথোড
পিন2, ভিবিএল+ ব্যাকলাইট এলইডি অ্যানোড।
পিন৩, জিএনডি সিস্টেম গ্রাউন্ড
পিন4, লজিক অপারেশনের জন্য ভিসিসি পাওয়ার সাপ্লাই
Pin5~12, R0~R7 ডেটা বাস
Pin13~20, G0~G7 ডেটা বাস
পিন21~28, B0~B7 ডেটা বাস
পিন২৯, জিএনডি সিস্টেম গ্রাউন্ড
Pin30, CLK পিক্সেল ঘড়ি সংকেত
পিন৩১, ডিআইএসপি ডিসপ্লে অন/অফ কন্ট্রোল
Pin32, HSYNC অনুভূমিক সিঙ্ক সংকেত
Pin33, VSYNC উল্লম্ব সিঙ্ক সংকেত
Pin34, DEN ডেটা সক্ষম মন্তব্য: অভ্যন্তরীণ টানা দুর্বল কম
Pin35, NC কোন সংযোগ নেই
পিন৩৬, জিএনডি সিস্টেম গ্রাউন্ড
Pin37, XR(NC) TP-এর ডান পাশের সংকেত
Pin38, YD(NC) TP এর নিচের দিকের সংকেত
Pin39, XL(NC) TP-এর বাম দিকের সংকেত
Pin40, YU(NC) TP-এর উপরের দিকের সংকেত
