পণ্যের বিবরণ:
|
| পণ্য: | বৃত্তাকার TFT LCD 4 ইঞ্চি | ইন্টারফেস: | MIPI (কাস্টমাইজযোগ্য) |
|---|---|---|---|
| স্পর্শ পর্দা: | সাথে CTP ঐচ্ছিক | দেখার দিকনির্দেশ: | IPS (80/80/80/80) |
| পিন নাম্বার: | 30 পিন | মডিউল আকার: | 105.3x109.61x2.3 মিমি |
| সক্রিয় এলাকা: | 101.92 মিমি ব্যাস | সারফেস লুমিনেন্স: | 500-1000 cd/m2 (nits) |
| অপারেটিং টেম্প।: | -30℃ থেকে +85℃ | LED জীবনকাল: | 40,000 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | 720x720 ডট রাউন্ড LCD ডিসপ্লে,TFT রাউন্ড LCD ডিসপ্লে,MIPI ইন্টারফেস সার্কুলার LCD ডিসপ্লে |
||
4 ইঞ্চি গোলাকার TFT LCD, বৃত্তাকার TFT LCD 4" পণ্যের বিবরণ
Saef Tech SF-TO400XC-8996A-N হল একটি অটোমোটিভ গ্রেড TFT LCD ডিসপ্লে যা কার ড্যাশবোর্ডের জন্য ব্যাপকভাবে ব্যবহৃত হয়।এর তির্যক আকার 4 ইঞ্চি ডিসপ্লে রেজোলিউশন 720x720 পিক্সেল।এটি MIPI ইন্টারফেস সমর্থন করে, এবং 2.6V থেকে 3.6V, সাধারণ 2.8V পর্যন্ত সরবরাহ ভোল্টেজ (Vdd) পরিসীমা।
SF-TO400XC-8996A-N TFT LCD মডিউল হল বৃত্তাকার মোড যার উজ্জ্বলতা 500-1000 nits (সাধারণ মান)।মডিউলটি PCAP (প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রীন) ঐচ্ছিক জন্যও উপলব্ধ।এটি -30℃ থেকে +85℃ পর্যন্ত তাপমাত্রায় কাজ করতে পারে;
| সাধারণ তথ্যের আইটেম | বিষয়বস্তু |
| LCD ডিসপ্লে সাইজ (তির্যক) | 4 ইঞ্চি রাউন্ড TFT |
| মডিউল গঠন | TFT ডিসপ্লে |
| এলসিডি ডিসপ্লে টাইপ | TFT/ট্রান্সমিসিভ |
| এলসিডি ডিসপ্লে মোড | সাধারণত কালো |
| প্রস্তাবিত দেখার দিকনির্দেশ | আইপিএস সমস্ত দেখার কোণ |
| মডিউল আকার (W×H×T) | 105.3x109.61x2.3 মিমি |
| সক্রিয় এলাকা (W×H) | 101.92 মিমি ব্যাস |
| পিক্সেলের সংখ্যা (রেজোলিউশন) | 720RGB×720 পিক্সেল |
| মডিউল ইন্টারফেস টাইপ | MIPI ইন্টারফেস |
| অপারেটিং টেম্প। | -30℃ থেকে +85℃ |
| সারফেস লুমিনেন্স | 1000 cd/m2 |
| রঙ সংখ্যা | 16.7M |
| ব্যাকলাইট টাইপ | সাদা LED |
পিন সংজ্ঞা
পিন 1, LED একটি LED ANODE
পিন 2, LED K1 LED ক্যাথোড
Pin3, LED K2 LED ক্যাথোড
পিন 4, ভিসিআই পাওয়ার সাপ্লাই
Pin5, IOVCC পাওয়ার সাপ্লাই
পিন6, রিসেট রিসেট সিগন্যাল, সক্রিয় কম
Pin7, TE টিয়ারিং এফেক্ট
Pin8, PWM LCD ব্যাকলাইট নিয়ন্ত্রণ PWM
পিন৯, জিএনডি গ্রাউন্ড
Pin10, D0P MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 0)
Pin11, D0N MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 0)
পিন 12, জিএনডি গ্রাউন্ড
Pin13, D1P MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 1)
Pin14, D1N MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 1)
পিন15, জিএনডি গ্রাউন্ড
Pin16, CLKP MIPI DSI ডিফারেনশিয়াল ক্লক পেয়ার
Pin17, CLKN MIPI DSI ডিফারেনশিয়াল ক্লক পেয়ার
পিন 18, জিএনডি গ্রাউন্ড
Pin19, D2P MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 2)
Pin20, D2N MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 2)
পিন21, জিএনডি গ্রাউন্ড
Pin22, D3P MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 3)
Pin23, D3N MIPI DSI ডিফারেনশিয়াল ডেটা পেয়ার (ডেটা লেন 3)
পিন24, জিএনডি গ্রাউন্ড
পিন25, TP_INT টাচ ইন্টারাপ্ট
Pin26, TP_SDA টাচ IIC ডেটা সংকেত
পিন27, TP_SCL টাচ IIC ঘড়ি সংকেত
Pin28, TP_RESET টাচ রিসেট সিগন্যাল
Pin29, TP_VCI টাচ পাওয়ার সাপ্লাই
Pin30, TP_IOVCC 1.8V বা 3.3V ব্যবহার করুন, এটি ব্যবহারকারীর টাচ IIC I/O ভোল্টেজের সাথে একই হতে হবে
4 ইঞ্চি গোলাকার TFT LCD, বৃত্তাকার TFT LCD 4" পণ্য অঙ্কন

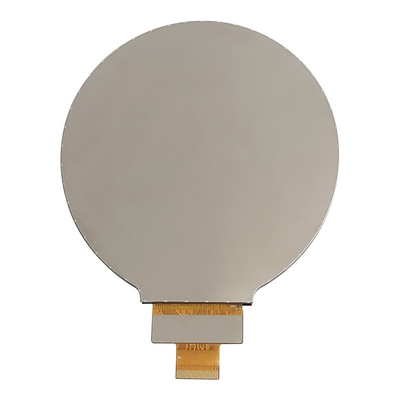

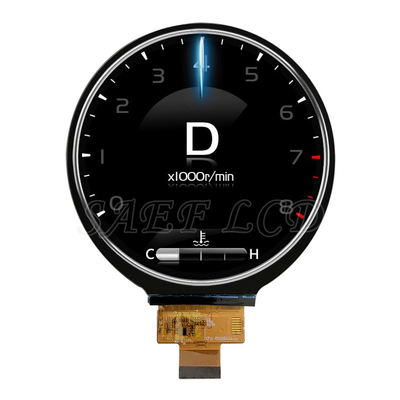

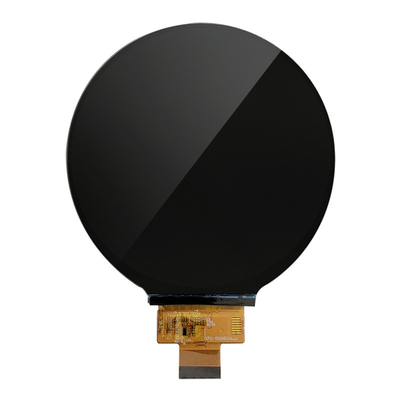

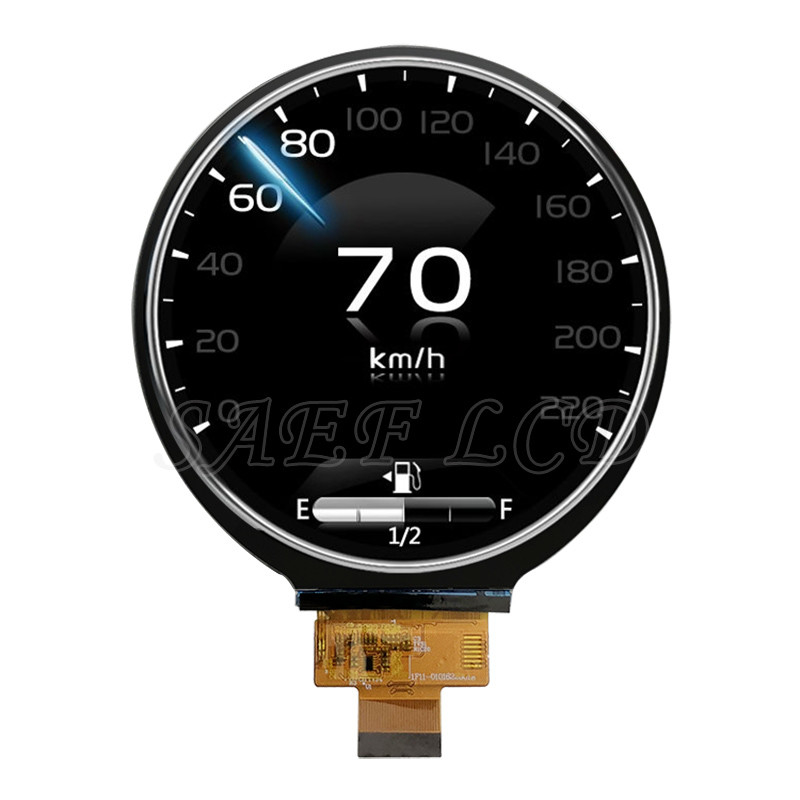

4 ইঞ্চি গোলাকার TFT LCD, বৃত্তাকার TFT LCD 4" পণ্যের ছবি
