পণ্যের বিবরণ:
|
| পণ্য: | 1.54 ইঞ্চি ইপিডি | রেজোলিউশন: | 152x152 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | সক্রিয় ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে (AM EPD) | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 31.80 (H) × 37.32 (V) × 1.14 (D) মিমি | সক্রিয় এলাকা: | 27.512 (H) × 27.512 (V) মিমি |
| পিক্সেল পিচ: | 0.181 ((H) × 0.181 ((V) মিমি | পিন নাম্বার: | 24 পিন |
| ইন্টারফেস: | এমসিইউ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1.5 ইঞ্চি ই ইঙ্ক ডিসপ্লে,152x152 ডটস ই ইঙ্ক ডিসপ্লে,এমসিইউ ইন্টারফেস ই ইঙ্ক ইপিডি |
||
ই-ইঙ্ক ডিসপ্লে 1.54 ইঞ্চি, ইপিডি 1.54 ইঞ্চি স্ক্রিন বর্ণনা
SAEF প্রযুক্তি SFEPD154H-7003A01 একটি অ্যাক্টিভ ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে ((AM EPD), ইন্টারফেস এবং একটি রেফারেন্স সিস্টেম নকশা সহ। 1.54 ′′ সক্রিয় এলাকায় 152x152 পিক্সেল রয়েছে,এবং 2-বিট পূর্ণ প্রদর্শন ক্ষমতা আছেমডিউলটি একটি টিএফটি-অ্যারে ড্রাইভিং ইলেক্ট্রোফোরেটিক ডিসপ্লে, যার মধ্যে গেট বাফার, উত্স বাফার, এমসিইউ ইন্টারফেস, টাইমিং কন্ট্রোল লজিক, দোলক, ডিসি-ডিসি, এসআরএএম, এলইউটি, ভিসিওএম সহ ইন্টিগ্রেটেড সার্কিট রয়েছে।মডিউল পোর্টেবল ইলেকট্রনিক ডিভাইসে ব্যবহার করা যেতে পারেযেমন ইলেকট্রনিক শেল্ফ লেবেল (ইএসএল) সিস্টেম।
বৈশিষ্ট্য
◆ ১৫২×১৫২ পিক্সেলের প্রদর্শন
◆ 30% এর বেশি সাদা প্রতিফলন
◆ কন্ট্রাস্ট রেসিও ১০ এর উপরেঃ1
◆ অতি প্রশস্ত দেখার কোণ
◆ অতি কম বিদ্যুৎ খরচ
◆ খাঁটি প্রতিফলক মোড
◆ দ্বি-স্থিতিশীল প্রদর্শন
◆ আল্ট্রা-নিম্ন বর্তমান গভীর ঘুম মোড
◆ চিপ ডিসপ্লে র্যাম
◆ অন-চিপ ওটিপিতে সংরক্ষিত তরঙ্গরূপ
◆ সিরিয়াল পেরিফেরিয়াল ইন্টারফেস উপলব্ধ
◆ অন-চিপ ওসিলেটর
◆ ভিসিওএম, গেট এবং সোর্স ড্রাইভিং ভোল্টেজ তৈরির জন্য অন-চিপ বুস্টার এবং নিয়ন্ত্রক নিয়ন্ত্রণ
◆ বাহ্যিক তাপমাত্রা সেন্সর পড়তে I 2C সংকেত মাস্টার ইন্টারফেস
| সাধারণ তথ্য | বিষয়বস্তু |
| স্ক্রিনের আকার | 1.54 ইঞ্চি |
| প্রদর্শন মোড | অ্যাক্টিভ ম্যাট্রিক্স ইপিডি |
| প্রদর্শন রেজোলিউশন | 152 ((H) × 152 ((V) পিক্সেল |
| সক্রিয় এলাকা | 27.512 (H) × 27.512 (V) মিমি |
| পিক্সেল পিচ | 0.181 ((H) × 0.181 ((V) |
| পিক্সেল কনফিগারেশন | আয়তক্ষেত্র |
| রূপরেখা মাত্রা | 31.80 (H) × 37.32 ((V × 1.14 ((D)) মিমি |
| ওজন | 2.৭ গ্রাম |
| যৌক্তিক সরবরাহের ভোল্টেজ | 3.0V সাধারণ |
| অপারেশন তাপমাত্রা | 0°C থেকে +35°C |
| সংরক্ষণ তাপমাত্রা | -২৫°সি থেকে +৬০°সি |
| ইন্টারফেস | MCU |
| সম্মতি | REACH & RoHS মেনে চলুন |
প্রয়োগ
ইলেকট্রনিক শেল্ফ লেবেল সিস্টেম
পিন সংজ্ঞা
পিন ১, এনসি অন্য এনসি পিনের সাথে সংযুক্ত করবেন না
পিন২, জিডিআর/ও/এন-চ্যানেল এমওএসএফইটি গেট ড্রাইভ কন্ট্রোল
পিন 3, রিস / আই / কন্ট্রোল লুপের জন্য বর্তমান সেন্সর ইনপুট
পিন ৪, এনসি অন্য এনসি পিনের সাথে সংযুক্ত করবেন না
পিন৫, ভিডিএইচআর/সি/পজিটিভ সোর্স ড্রাইভিং ভোল্টেজ ১
পিন 6, টিএসসিএল / ও / আই 2 সি ইন্টারফেস ডিজিটাল তাপমাত্রা সেন্সর ঘড়ি পিন
পিন 7, TSDA / I/O / I2C ডিজিটাল তাপমাত্রা সেন্সরের সাথে ইন্টারফেস ডেটা পিন
পিন 8, বিএস / আই / বাস ইন্টারফেস নির্বাচন পিন
পিন 9, BUSYN / O / ব্যস্ত অবস্থা আউটপুট পিন
পিন-১০, আরএসটিএন/আই/রিসেট সিগন্যাল ইনপুট।
পিন ১১, ডি/সি/আই/ডেটা/কমান্ড কন্ট্রোল পিন
পিন12, সিএসবি / আই / চিপ নির্বাচন ইনপুট পিন
পিন১৩, এসসিএল / আই / সিরিয়াল ক্লক পিন (এসপিআই)
পিন১৪, এসডিএ / আই / সিরিয়াল ডেটা পিন (এসপিআই)
পিন১৫, ভিডিডি / পি / ইন্টারফেস লজিক পিনের পাওয়ার সাপ্লাই
পিন১৬, ভিডিডি / পি / চিপের পাওয়ার সাপ্লাই
পিন১৭, ভিএসএস/পি/গ্রাউন্ড
পিন১৮, ভিডিডিডি / সি / কোর লজিক পাওয়ার পিন ভিডিডিডিকে ভিডিডি থেকে অভ্যন্তরীণভাবে নিয়ন্ত্রিত করা যায়।
পিন 19, ভিপিপি / পি / ওটিপি প্রোগ্রামিংয়ের জন্য পাওয়ার সাপ্লাই
পিন২০, ভিএসএইচ/সি/পজিটিভ সোর্স ড্রাইভিং ভোল্টেজ ২
পিন২১, ভিজিএইচ / সি / পজিটিভ গেট ড্রাইভিং ভোল্টেজ
পিন২২, ভিএসএল / সি / নেতিবাচক উত্স ড্রাইভিং ভোল্টেজ
পিন২৩, ভিজিএল / সি / নেতিবাচক গেট ড্রাইভিং ভোল্টেজ
পিন২৪, ভিসিওএম / সি / ভিসিওএম ড্রাইভিং ভোল্টেজ
I = ইনপুট পিন, O = আউটপুট পিন, I/O = দ্বি-নির্দেশমূলক পিন (ইনপুট/আউটপুট), P = পাওয়ার পিন, C = ক্যাপাসিটর পিন
ই-ইঙ্ক ডিসপ্লে 1.54 ইঞ্চি, ইপিডি 1.54 ইঞ্চি পণ্যের অঙ্কন

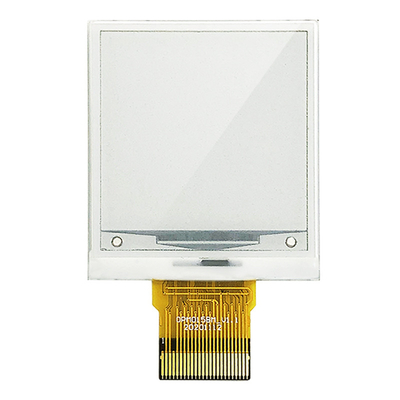

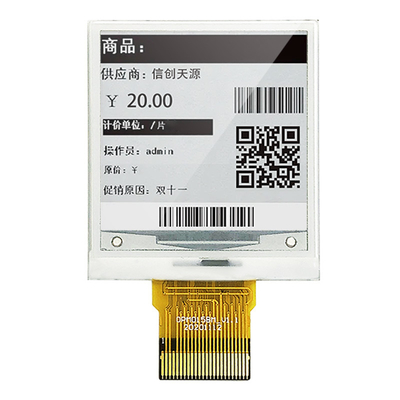

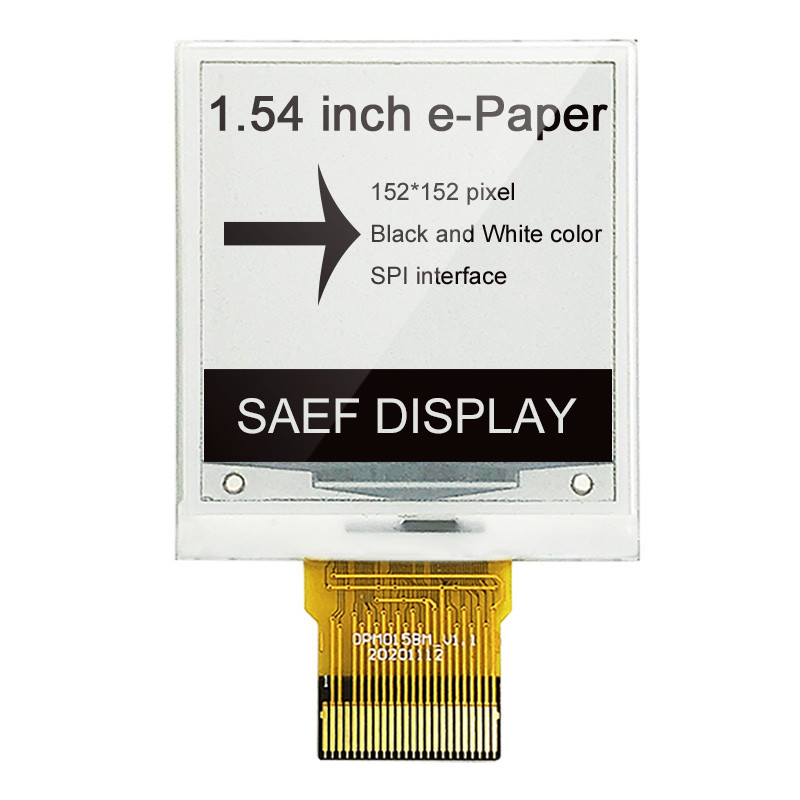

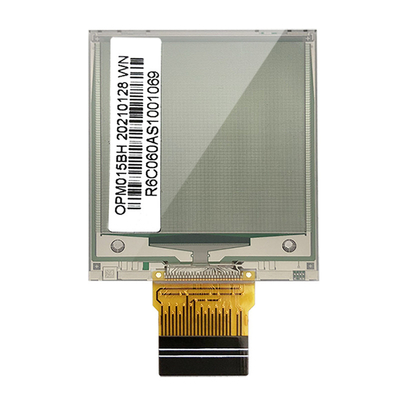

ই-ইঙ্ক ডিসপ্লে 1.54 ইঞ্চি, ইপিডি 1.54 ইঞ্চি পণ্যের ছবি
