পণ্যের বিবরণ:
|
| পণ্য: | ESL ডিসপ্লে 2.66 | প্রদর্শন মোড: | সক্রিয় ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে (AM EPD) |
|---|---|---|---|
| রঙ: | সাদাকালো | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 36.3*71.8*1.14 মিমি | সক্রিয় এলাকা: | 30.704*60.08 মিমি |
| অপারেটিং টেম্প: | 0°C থেকে +50°C | স্টোরেজ টেম্প।: | -25°C থেকে +60°C |
| পিন নাম্বার: | 24 পিন | ইন্টারফেস: | এসপিআই |
| বিশেষভাবে তুলে ধরা: | মূল্য ট্যাগ ESL ডিসপ্লে,152x296 ডট ESL ডিসপ্লে,2.66 ইঞ্চি ইলেকট্রনিক শেল্ফ লেবেল ডিসপ্লে |
||
ইএসএল ডিসপ্লে ২.৬৬ ইঞ্চি, ই-ইঙ্ক ডিসপ্লে ২.৬৬ ইঞ্চি বর্ণনা
SAEF প্রযুক্তি SFEPD266H-7005A01 একটি অ্যাক্টিভ ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে ((এএম ইপিডি), ইন্টারফেস এবং একটি রেফারেন্স সিস্টেম ডিজাইনের সাথে। 2.66 ′′ সক্রিয় এলাকায় 152x296 পিক্সেল রয়েছে।মডিউল একটি TFT- অ্যারে ড্রাইভিং ইলেক্ট্রোফোরেটিক প্রদর্শন, ইন্টিগ্রেটেড সার্কিট সহ গেট বাফার, উত্স বাফার, এমসিইউ ইন্টারফেস, টাইমিং কন্ট্রোল লজিক, দোলক, ডিসি-ডিসি, এসআরএএম, এলইউটি, ভিসিএম। মডিউলটি পোর্টেবল ইলেকট্রনিক ডিভাইসে ব্যবহার করা যেতে পারে,যেমন ইলেকট্রনিক শেল্ফ লেবেল (ইএসএল) সিস্টেম.
বৈশিষ্ট্য
152×296 পিক্সেলের ডিসপ্লে
√ 30% এর বেশি সাদা প্রতিফলন
৮ এর বেশি কন্ট্রাস্ট রেসিওঃ1
∙ অতি প্রশস্ত দেখার কোণ
¢ অতি কম শক্তি খরচ
️ খাঁটি প্রতিফলন মোড
√ দ্বি-স্থিতিশীল প্রদর্শন
পেইন্জাগ্রাফি, প্রতিকৃতি মোড
আল্ট্রা-নিম্ন বর্তমান গভীর ঘুম মোড
চিপ ডিসপ্লে র্যাম
On-chip OTP-এ সংরক্ষিত তরঙ্গরূপ
√ সিরিয়াল পেরিফেরিয়াল ইন্টারফেস উপলব্ধ
✅ অন-চিপ ওসিলেটর
VCOM, গেট এবং সোর্স ড্রাইভিং ভোল্টেজ তৈরির জন্য অন-চিপ বুস্টার এবং নিয়ন্ত্রক নিয়ন্ত্রণ
এক্সটেমাল তাপমাত্রা সেন্সর পড়ার জন্য I 2C সিগন্যাল মাস্টার ইন্টারফেস
| সাধারণ তথ্য | বিষয়বস্তু |
| স্ক্রিনের আকার | 2.৬৬ ইঞ্চি |
| প্রদর্শন মোড | অ্যাক্টিভ ম্যাট্রিক্স ইপিডি |
| প্রদর্শন রেজোলিউশন | 152 ((H) × 296 ((V) পিক্সেল |
| সক্রিয় এলাকা | 30.704 (H) ×60.088 (V) মিমি |
| পিক্সেল পিচ | 0.203 ((H) × 0.203 ((V) |
| পিক্সেল কনফিগারেশন | আয়তক্ষেত্র |
| রূপরেখা মাত্রা | 36.3 ((H) × 71.8 ((V) × 1.14 ((D) মিমি |
| ওজন | 4১ গ্রাম |
| যৌক্তিক সরবরাহের ভোল্টেজ | 3.0V সাধারণ |
| অপারেশন তাপমাত্রা | 0°C থেকে +50°C |
| সংরক্ষণ তাপমাত্রা | -২৫°সি থেকে +৬০°সি |
| ইন্টারফেস | এসপিআই |
| সম্মতি | REACH & RoHS মেনে চলুন |
প্রয়োগ
ইলেকট্রনিক শেল্ফ লেবেল সিস্টেম
পিন সংজ্ঞা
পিন ১, এনসি অন্য এনসি পিনের সাথে সংযুক্ত করবেন না
পিন২, জিডিআর/ও/এন-চ্যানেল এমওএসএফইটি গেট ড্রাইভ কন্ট্রোল
পিন 3, রিস / আই / কন্ট্রোল লুপের জন্য বর্তমান সেন্সর ইনপুট
পিন ৪, এনসি অন্য এনসি পিনের সাথে সংযুক্ত করবেন না
পিন 5, ভিডিএইচআর / সি / সোর্সের জন্য ইতিবাচক উত্স ড্রাইভার ভোল্টেজ
পিন 6, টিএসসিএল / ও / আই 2 সি ইন্টারফেস ডিজিটাল তাপমাত্রা সেন্সর ঘড়ি পিন
পিন 7, TSDA / I/O / I2C ডিজিটাল তাপমাত্রা সেন্সরের সাথে ইন্টারফেস ডেটা পিন
পিন ৮, বিএস/আই/বাস ইন্টারফেস নির্বাচন পিন (দ্রষ্টব্য ৫-৪)
পিন-৯, BUSYN / O / Busy State আউটপুট পিন (NOTE 5-3)
পিন-১০, আরএসটিএন/আই/রিসেট সিগন্যাল ইনপুট।
পিন ১১, ডি/সি/আই/ডেটা/কমান্ড কন্ট্রোল পিন (নোট ৫-২)
পিন12, সিএসবি / আই / চিপ নির্বাচন ইনপুট পিন (নোট 5-1)
পিন১৩, এসসিএল / আই / সিরিয়াল ক্লক পিন (এসপিআই)
পিন১৪, এসডিএ / আই / সিরিয়াল ডেটা পিন (এসপিআই)
পিন১৫, ভিডিডিআইও / পি / ইন্টারফেস লজিক পিনের জন্য পাওয়ার সাপ্লাই। এটি ভিডিডি-র সাথে সংযুক্ত করা উচিত
পিন১৬, ভিডিডি / পি / চিপের পাওয়ার সাপ্লাই
পিন১৭, জিএনডি / পি / গ্রাউন্ড
পিন১৮, ভিডিডিডি / সি / কোর লজিক পাওয়ার পিন ভিডিডিডিকে ভিডিডি থেকে অভ্যন্তরীণভাবে নিয়ন্ত্রিত করা যায়।
পিন 19, ভিপিপি / পি / ওটিপি প্রোগ্রামিংয়ের জন্য পাওয়ার সাপ্লাই
পিন২০, ভিএসএইচ/সি/পজিটিভ সোর্স ড্রাইভিং ভোল্টেজ ২
পিন২১, ভিজিএইচ / সি / পজিটিভ গেট ড্রাইভিং ভোল্টেজ
পিন২২, ভিএসএল / সি / নেতিবাচক উত্স ড্রাইভিং ভোল্টেজ
পিন২৩, ভিজিএল / সি / নেতিবাচক গেট ড্রাইভিং ভোল্টেজ
পিন২৪, ভিসিওএম / সি / ভিসিওএম ড্রাইভিং ভোল্টেজ
I = ইনপুট পিন, O = আউটপুট পিন, I/O = দ্বি-নির্দেশমূলক পিন (ইনপুট/আউটপুট), P = পাওয়ার পিন, C = ক্যাপাসিটর পিন
দ্রষ্টব্য 5-1: এই পিনটি চিপ নির্বাচন ইনপুট যা এমসিইউতে সংযুক্ত হয়। চিপটি এমসিইউ যোগাযোগের জন্য কেবলমাত্র যখন সিএসবি কম টানা হয় তখনই সক্ষম হয়।
দ্রষ্টব্য 5-2: এই পিনটি 4-ওয়্যার এসপিআই মোডে এমসিইউতে সংযুক্ত ডেটা / কমান্ড কন্ট্রোল পিন। যখন পিনটি উচ্চতর টানা হয়, এসডিএতে ডেটা ডেটা হিসাবে ব্যাখ্যা করা হবে। যখন পিনটি নীচে টানা হয়,এসডিএ-তে তথ্য কমান্ড হিসাবে ব্যাখ্যা করা হবে.
দ্রষ্টব্য 5-3: এই পিনটি ব্যস্ত অবস্থা আউটপুট পিন। যখন ব্যস্ততা উচ্চ, চিপ অপারেশন বিরতি দেওয়া উচিত নয়, কমান্ড পাঠানো উচিত নয়, উদাহরণস্বরূপ,চিপ যখন ব্যস্ত পিন উচ্চ করা হবে - আউটপুট প্রদর্শন তরঙ্গরূপ - OTP সঙ্গে প্রোগ্রামিং - ডিজিটাল তাপমাত্রা সেন্সর সঙ্গে যোগাযোগ
দ্রষ্টব্য ৫-৪: বাস ইন্টারফেসের নির্বাচন পিন
বিএস স্টেট এমসিইউ ইন্টারফেস
L 4-লাইন সিরিয়াল পেরিফেরিয়াল ইন্টারফেস ((SPI)
H 3-লাইন সিরিয়াল পেরিফেরাল ইন্টারফেস ((SPI) - 9 বিট SP
ইএসএল ডিসপ্লে ২.৬৬ ইঞ্চি, ই-ইঙ্ক ডিসপ্লে ২.৬৬ ইঞ্চি পণ্যের অঙ্কন

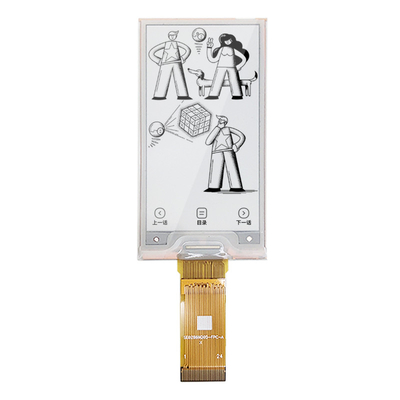

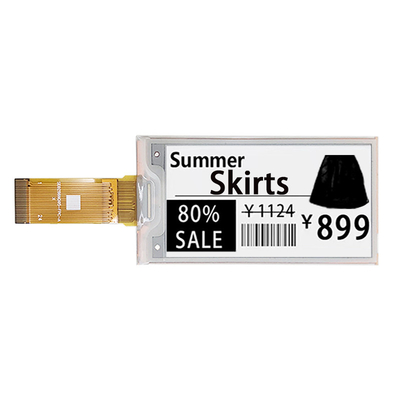

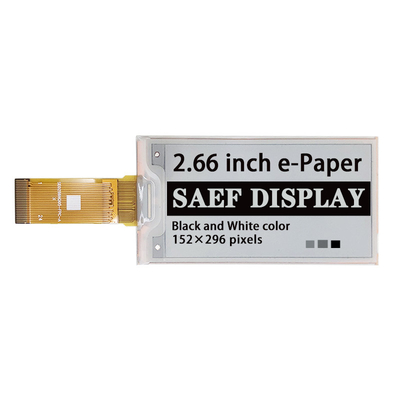

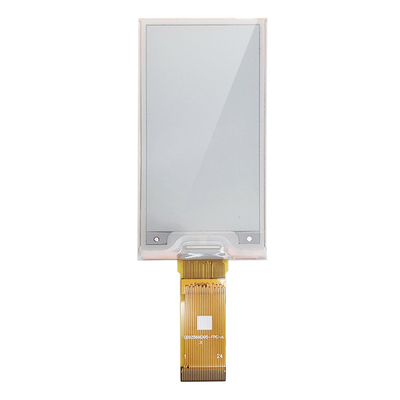

ইএসএল ডিসপ্লে ২.৬৬ ইঞ্চি, ই-ইঙ্ক ডিসপ্লে ২.৬৬ ইঞ্চি পণ্যের ছবি
নোটঃ
1সাধারণ শক্তিটি অনুভূমিক 2 গ্রে স্কেল প্যাটার্ন থেকে উল্লম্ব 2 গ্রে স্কেল প্যাটার্নের নিম্নলিখিত রূপান্তর দিয়ে পরিমাপ করা হয় (চিত্র 6-2) ।
2গভীর ঘুমের শক্তি হল যখন প্যানেল নিয়ামক গভীর ঘুম মোডে থাকে তখন ব্যবহৃত শক্তি।
3. তালিকাভুক্ত বৈদ্যুতিক/অপটিক বৈশিষ্ট্যগুলি শুধুমাত্র SAEF দ্বারা সরবরাহিত নিয়ামক এবং তরঙ্গের আকারে নিশ্চিত করা হয়।
