পণ্যের বিবরণ:
|
| পণ্য: | ইপিডি ২.১৩" | রেজোলিউশন: | 122x250 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | সক্রিয় ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে (AM EPD) | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) মিমি | সক্রিয় এলাকা: | 23.705(H)x48.55(V) মিমি |
| অপারেটিং টেম্প: | 0°C থেকে +50°C | স্টোরেজ টেম্প।: | -25°C থেকে +60°C |
| পিন নাম্বার: | 24 পিন | ইন্টারফেস: | এসপিআই |
| বিশেষভাবে তুলে ধরা: | 122x250 ডট ইলেকট্রনিক পেপার ডিসপ্লে,2.13 ইঞ্চি ইলেকট্রনিক পেপার ডিসপ্লে,RECH E ইঙ্ক ডিসপ্লে প্যানেল |
||
৩ রঙের ইপিডি ২.১৩ ইঞ্চি স্ক্রিন,2.13" ই-ইঙ্ক ESL ডিসপ্লে বর্ণনা
এসএইএফ টেকনোলজি এসএফইপিডি২১৩বিডব্লিউআর-৭০১৮এ০১ একটি ৩ রঙের ২.১৩ ′′ এইচআর এ-সি, অ্যাক্টিভ ম্যাট্রিক্স টিএফটি, ইলেকট্রনিক পেপার ডিসপ্লে (ইপিডি) প্যানেল।প্যানেলটি এত উচ্চ রেজোলিউশন (131dpi) আছে যে এটি সহজেই সূক্ষ্ম নিদর্শন প্রদর্শন করতে সক্ষম. এর দ্বি-স্থিতিশীল প্রকৃতির কারণে, ইপিডি প্যানেলের আপডেটের জন্য খুব কম শক্তি প্রয়োজন এবং একটি চিত্র বজায় রাখার জন্য কোনও শক্তির প্রয়োজন নেই।
বৈশিষ্ট্য
1. a-Si TFT সক্রিয় ম্যাট্রিক্স ইলেকট্রনিক পেপার ডিসপ্লে (EPD)
2. তিন রং সমর্থনঃ সাদা, কালো, লাল
3. রেজল্যুশনঃ 250 x 122
4. অতি-নিম্ন শক্তি খরচ
5. সুপার ওয়াইড ভিউং অঙ্গন - প্রায় 180°
6. অতি পাতলা এবং হালকা
7. এসপিআই ইন্টারফেস
8. RoHS সম্মতি
| সাধারণ তথ্য | বিষয়বস্তু |
| স্ক্রিনের আকার |
2.13 ইঞ্চি |
| প্রদর্শন মোড | অ্যাক্টিভ ম্যাট্রিক্স ইপিডি |
| প্রদর্শন রেজোলিউশন | 122 ((H) × 250 ((V) পিক্সেল |
| সক্রিয় এলাকা | 23.705 ((H) x48.55 ((V) মিমি |
| পিক্সেল পিচ | 0.194.৩ এক্স ০194.২ ((১৩১ ডিপিআই) |
| FPL (ফ্রন্ট প্লেন ল্যামিনেট) | স্পেকট্রা রেড ২।0 |
| রূপরেখা মাত্রা | 29.2 ((H) x59.2 ((V) x1.0 ((D) মিমি |
| ওজন | 4১ গ্রাম |
| যৌক্তিক সরবরাহের ভোল্টেজ | 3.0V সাধারণ |
| অপারেশন তাপমাত্রা | 0°C থেকে +50°C |
| সংরক্ষণ তাপমাত্রা | -২৫°সি থেকে +৬০°সি |
| ইন্টারফেস | এসপিআই |
| সম্মতি | REACH & RoHS মেনে চলুন |
প্রয়োগ
ইলেকট্রনিক শেল্ফ লেবেল সিস্টেম
পিন সংজ্ঞা
পিন ১, এনসি সংযুক্ত নয়
পিন 2, জিডিআর / ও / পাওয়ার মোসফেট ড্রাইভার কন্ট্রোল, এই পিনটি এন-চ্যানেল মোসফেট গেট ড্রাইভ কন্ট্রোল।
পিন 3, রিস / আই / বুস্টার কন্ট্রোল ইনপুট, এই পিনটি কন্ট্রোল লুপের জন্য বর্তমান সেন্স ইনপুট।
পিন ৪, এনসি অন্য এনসি পিনের সাথে সংযুক্ত করবেন না
পিন 5, ভিডিএইচআর / সি / ক্যাপাসিটর। এই পিনটি পজিটিভ গেট ড্রাইভিং ভোল্টেজ এবং ভিএসএইচ 2 এর জন্য পাওয়ার সাপ্লাই পিন একটি স্থিতিশীল ক্যাপাসিটর ভিএসএইচ 2 এবং জিএনডি এর মধ্যে সংযুক্ত করা উচিত।
পিন 6, টিএসসিএল / ও / আই 2 সি ইন্টারফেস ডিজিটাল তাপমাত্রা সেন্সর ঘড়ি পিন
পিন 7, TSDA / I/O / I2C ডিজিটাল তাপমাত্রা সেন্সরের সাথে ইন্টারফেস ডেটা পিন
পিন 8, বিএস/আই/ভিএসএস, এই পিনটি প্যানেল ইন্টারফেস সেটিং করছে।
পিন 9, BUSYN / O / ডিভাইস ব্যস্ত সংকেত, এই পিনটি ব্যস্ত অবস্থা আউটপুট পিন। যখন ব্যস্ততা উচ্চ, চিপের অপারেশন বিরতি দেওয়া উচিত নয়, এবং কমান্ড পাঠানো উচিত নয়।
পিন10, আরএসটিএন/আই/সিস্টেম রিসেট, এই পিনটি রিসেট সিগন্যাল ইনপুট। অ্যাক্টিভ লো।
পিন ১১, ডি/সি/আই/ এই পিনটি ডাটা/কমান্ড কন্ট্রোল
পিন12, সিএসবি / আই / এই পিন চিপ নির্বাচন করা হয়.
পিন১৩, এসসিএল/আই/সিরিয়াল যোগাযোগ ঘড়ির ইনপুট।
পিন-১৪, এসডিএ/আই/সিরিয়াল কমিউনিকেশন ডেটা ইনপুট/আউটপুট
পিন১৫, ভিডিডিআইও / পি / ইন্টারফেস লজিক পিন এবং আই/ও এর জন্য পাওয়ার। এটি ভিসিআই এর সাথে সংযুক্ত করা উচিত।
পিন১৬, ভিসিআই / পি / চিপের পাওয়ার সাপ্লাই
পিন১৭, জিএনডি / পি / গ্রাউন্ড
পিন১৮, ভিডিডি / সি / অভ্যন্তরীণ নিয়ন্ত্রকের আউটপুট ভিডিডি এবং জিএনডি এর মধ্যে একটি ক্যাপাসিটর সংযুক্ত করা উচিত।
পিন 19, ভিপিপি / পি / ওটিপি প্রোগ্রামিংয়ের জন্য পাওয়ার সাপ্লাই
পিন20, ভিএসএইচ / সি / এই পিনটি ইতিবাচক উত্স ড্রাইভিং ভোল্টেজ। একটি স্থিতিশীল ক্যাপাসিটার ভিএসএইচ এবং জিএনডি এর মধ্যে সংযুক্ত করা উচিত।
পিন২১, ভিজিএইচ / সি / এ স্থিতিশীল ক্যাপাসিটারটি ভিজিএইচ এবং জিএনডি এর মধ্যে সংযুক্ত করা উচিত।
পিন২২, ভিএসএল / সি / এই পিনটি নেগেটিভ সোর্স ড্রাইভিং ভোল্টেজ এবং ভিসিওএম এর পাওয়ার সাপ্লাই পিন। ভিএসএল এবং জিএনডি এর মধ্যে একটি স্থিতিশীল ক্যাপাসিটার সংযুক্ত করা উচিত।
পিন২৩, ভিজিএল / সি / এ স্থিতিশীল ক্যাপাসিটারটি ভিজিএল এবং জিএনডি এর মধ্যে সংযুক্ত করা উচিত।
পিন২৪, ভিসিওএম / সি / এই পিনটি ভিসিওএম ড্রাইভিং ভোল্টেজ একটি স্থিতিশীল ক্যাপাসিটার ভিসিওএম এবং জিএনডি এর মধ্যে সংযুক্ত করা উচিত।
৩ রঙের ইপিডি ২.১৩ ইঞ্চি স্ক্রিন,2.13 ইঞ্চি ই-ইনক ESL ডিসপ্লেঅঙ্কন

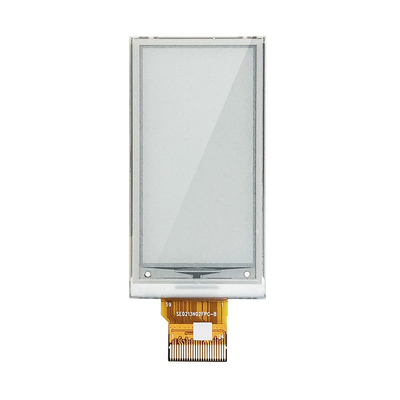

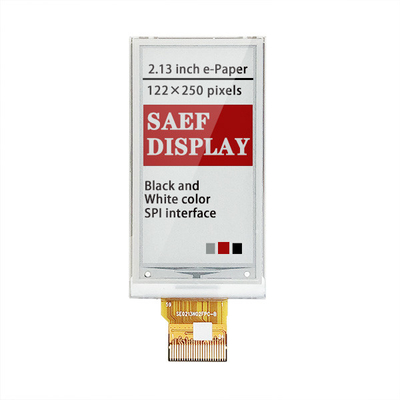

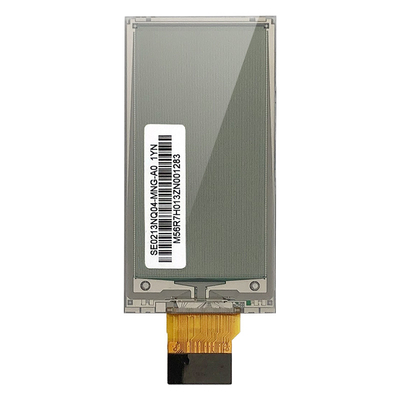

৩ রঙের ইপিডি ২.১৩ ইঞ্চি স্ক্রিন,2.13 ইঞ্চি ই-ইনক ESL ডিসপ্লেপণ্যের চিত্র
