পণ্যের বিবরণ:
|
| পণ্য: | ই-কালি প্যানেল 2.66" | রেজোলিউশন: | 152x296 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | সক্রিয় ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে (এএম ইপিডি) | রঙ: | কালো/সাদা/লাল |
| অপটিক্স: | সমস্ত দেখার কোণ | আউটলাইন আবছা.: | 71.82(H) x 36.3(V) x 1.0(T) মিমি |
| সক্রিয় এলাকা: | 60.088(H) x 30.704(V) মিমি | পিন নাম্বার: | 24 পিন |
| ইন্টারফেস: | SPI ইন্টারফেস | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | RoHS ই ইঙ্ক প্যানেল,2.66 ইঞ্চি ই ইঙ্ক প্যানেল,SPI ইন্টারফেস ইলেকট্রনিক পেপার ডিসপ্লে |
||
3 রঙের EPD 2.66 ইঞ্চি স্ক্রীন,2.66" ই-ইঙ্ক ESL ডিসপ্লে বর্ণনা
SAEF প্রযুক্তি SFEPD213BWR-7018A01 হল একটি 3-রঙের 2.66” a-Si, সক্রিয় ম্যাট্রিক্স TFT, ইলেকট্রনিক পেপার ডিসপ্লে (EPD) প্যানেল।প্যানেলের এত উচ্চ রেজোলিউশন (125dpi) রয়েছে যে এটি সহজেই সূক্ষ্ম নিদর্শনগুলি প্রদর্শন করতে সক্ষম।দ্বি-স্থিতিশীল প্রকৃতির কারণে, EPD প্যানেলের আপডেট করার জন্য খুব কম শক্তি প্রয়োজন এবং একটি চিত্র বজায় রাখার জন্য কোন শক্তির প্রয়োজন নেই।
বৈশিষ্ট্য
1. a-Si TFT সক্রিয় ম্যাট্রিক্স ইলেকট্রনিক পেপার ডিসপ্লে (EPD)
2. তিনটি রং সমর্থন: সাদা, কালো, লাল
3. রেজোলিউশন: 296 x 152
4. অতি- কম শক্তি খরচ
5. সুপার ওয়াইড ভিউয়িং অ্যাঙ্গেল - 180° এর কাছাকাছি
6. অতিরিক্ত পাতলা এবং হালকা
7. SPI ইন্টারফেস
8. RoHS অনুগত
| সাধারণ তথ্যের আইটেম | বিষয়বস্তু |
| পর্দার আকার |
2.66 ইঞ্চি |
| প্রদর্শন মোড | সক্রিয় ম্যাট্রিক্স EPD |
| ডিসপ্লে রেজোলিউশন | 152(H)×296(V) পিক্সেল |
| সক্রিয় এলাকা | 60.088(H) x 30.704(V) মিমি |
| পিক্সেল পিচ | 0.203 x 0.202 (125dpi) |
| FPL (ফ্রন্ট প্লেন ল্যামিনেট) | স্পেকট্রা রেড 2.0 |
| রূপরেখার মাত্রা | 71.82(H) x 36.3(V) x 1.0(T) মিমি |
| ওজন | 6.2 গ্রাম |
| লজিক সাপ্লাই ভোল্টেজ | 3.0V সাধারণ |
| অপারেশন তাপমাত্রা | 0°C থেকে +50°C |
| সংগ্রহস্থল তাপমাত্রা | -25°C থেকে +60°C |
| ইন্টারফেস | এসপিআই |
| সম্মতি | রিচ এবং RoHS অনুগত |
আবেদন

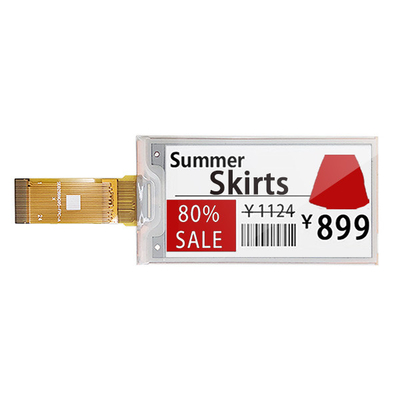

ইলেকট্রনিক শেল্ফ লেবেল সিস্টেম
পিন সংজ্ঞা
Pin1, NC সংযুক্ত নয়
Pin2, GDR/O/Power MOSFET ড্রাইভার কন্ট্রোল, এই পিন হল N-Channel MOSFET গেট ড্রাইভ কন্ট্রোল।
Pin3, RESE/I/বুস্টার কন্ট্রোল ইনপুট, এই পিনটি কন্ট্রোল লুপের জন্য কারেন্ট সেন্স ইনপুট।
Pin4, NC অন্যান্য NC পিনের সাথে সংযোগ করবেন না
Pin5, VSH2 / C / ক্যাপাসিটর।এই পিনটি হল পজিটিভ গেট ড্রাইভিং ভোল্টেজ এবং VSH2 A স্থিতিশীল ক্যাপাসিটরের জন্য পাওয়ার সাপ্লাই পিন VSH2 এবং GND এর মধ্যে সংযুক্ত হওয়া উচিত।
Pin6, NC সংযুক্ত নয়
Pin7, NC সংযুক্ত নয়
Pin8, BS1/I/VSS, এই পিনটি প্যানেল ইন্টারফেস সেট করছে।
Pin9, BUSY / O / Device Busy সিগন্যাল, এই পিনটি Busy স্টেট আউটপুট পিন।যখন ব্যস্ততা বেশি থাকে, তখন চিপের অপারেশন বাধাগ্রস্ত করা উচিত নয় এবং কমান্ড পাঠানো উচিত নয়।
Pin10, RES# / I / সিস্টেম রিসেট, এই পিনটি রিসেট সিগন্যাল ইনপুট।সক্রিয় কম।
Pin11, D/C# / I / এই পিনটি ডেটা/কমান্ড নিয়ন্ত্রণ
Pin12, CS# / I / এই পিনটি চিপ নির্বাচন করুন।
Pin13, SCL / I / সিরিয়াল যোগাযোগ ঘড়ি ইনপুট।
Pin14, SDA / I / সিরিয়াল যোগাযোগ ডেটা ইনপুট/আউটপুট।
পিন15, ইন্টারফেস লজিক পিনের জন্য ভিডিডিআইও / পি / পাওয়ার এবং আই/ও।এটি VCI এর সাথে সংযুক্ত করা উচিত।
পিন16, ভিসিআই / পি / চিপের জন্য পাওয়ার সাপ্লাই
পিন17, জিএনডি/পি/গ্রাউন্ড
Pin18, VDDD / C / অভ্যন্তরীণ নিয়ন্ত্রক আউটপুট একটি ক্যাপাসিটর VDD এবং GND এর মধ্যে সংযুক্ত করা উচিত।
পিন19, ভিপিপি/পি/ওটিপি প্রোগ্রামিংয়ের জন্য পাওয়ার সাপ্লাই
Pin20, VSH/C/ এই পিন হল পজিটিভ সোর্স ড্রাইভিং ভোল্টেজ।একটি স্থিতিশীল ক্যাপাসিটর VSH এবং GND এর মধ্যে সংযুক্ত করা উচিত।
Pin21, VGH/C/A স্টেবিলাইজিং ক্যাপাসিটর VGH এবং GND এর মধ্যে সংযুক্ত থাকতে হবে।
Pin22, VSL/C/ এই পিনটি হল নেগেটিভ সোর্স ড্রাইভিং ভোল্টেজ এবং VCOM-এর পাওয়ার সাপ্লাই পিন।একটি স্থিতিশীল ক্যাপাসিটর VSL এবং GND এর মধ্যে সংযুক্ত করা উচিত।
Pin23, VGL/C/A স্টেবিলাইজিং ক্যাপাসিটর VGL এবং GND এর মধ্যে সংযুক্ত থাকতে হবে।
Pin24, VCOM / C / এই পিনটি হল VCOM ড্রাইভিং ভোল্টেজ একটি স্থিতিশীল ক্যাপাসিটর VCOM এবং GND এর মধ্যে সংযুক্ত হওয়া উচিত।
সাধারণ অপারেটিং সিকোয়েন্স
MCU ইন্টারফেস নির্বাচন এই মডিউলে, 4-তারের SPI এবং 3-তারের SPI আছে যা MCU এর সাথে যোগাযোগ করতে পারে।MCU ইন্টারফেস মোড BS1 পিনে হার্ডওয়্যার নির্বাচন দ্বারা সেট করা যেতে পারে।যখন এটি "নিম্ন" হয়, 4-তারের SPI নির্বাচন করা হয়।যখন এটি "উচ্চ" হয়, 3-তারের SPI(9 বিট SPI) নির্বাচন করা হয়।
MCU সিরিয়াল ইন্টারফেস (4-তারের SPI) 4-তারের SPI সিরিয়াল ঘড়ি SCL, সিরিয়াল ডেটা SDA, D/C#, CS#, SPI মোডে, D0 SCL হিসাবে কাজ করে, D1 SDA হিসাবে কাজ করে।
MCU সিরিয়াল ইন্টারফেস (3-তারের SPI) 3-তারের সিরিয়াল ইন্টারফেস সিরিয়াল SCL, সিরিয়াল ডেটা SDA এবং CS# নিয়ে গঠিত।3-ওয়্যার SPI মোডে, D0 SCL হিসাবে কাজ করে, D1 SDA হিসাবে কাজ করে, পিন D/C# একটি বাহ্যিক গ্রাউন্ডের সাথে সংযুক্ত হতে পারে।অপারেশনটি 4-তারের সিরিয়াল ইন্টারফেসের অনুরূপ যখন D/C# পিন ব্যবহার করা হয় না।ক্রমানুসারে প্রতি নবম ঘড়িতে শিফট রেজিস্টারে মোট 9-বিট স্থানান্তরিত হবে: D/C# বিট, D/C বিট, D7 থেকে D0 বিট, D/C# বিট (ক্রমিক ডেটার প্রথম বিট) নির্ধারণ করবে শিফট রেজিস্টারে নিম্নলিখিত ডেটা বাইটটি ডিসপ্লে ডেটা RAM(D/C# bit =1) বা কমান্ড রেজিস্টারে (D/C# bit = 0) লেখা হয়।সিরিয়াল মোডের অধীনে, শুধুমাত্র লেখার ক্রিয়াকলাপ অনুমোদিত।
সতর্কতা
(1) EPD প্যানেল/মডিউলটি কাচ এবং প্লাস্টিকের মতো ভঙ্গুর পদার্থ থেকে তৈরি করা হয় এবং ফেলে দিলে ভেঙে যেতে পারে বা ফাটতে পারে।যত্ন সহকারে পরিচালনা করুন.EPD প্যানেলে বাঁকানো বা মোচড়ানোর মতো বল প্রয়োগ করবেন না।
(2) এটি একটি পরিষ্কার কাজের এলাকায় EPD প্যানেল একত্রিত বা ইনস্টল করার সুপারিশ করা হয়।ধুলো এবং তেল বৈদ্যুতিক শর্টস হতে পারে বা সুরক্ষা শীট ফিল্মকে অবনমিত / স্ক্র্যাচ / ডেন্ট করতে পারে।
(3) EPD প্যানেলের ক্ষতি রোধ করার জন্য চাপ প্রয়োগ করবেন না।
(4) EPD প্যানেলটি চালু থাকার সময় ইন্টারফেস সংযোগকারীকে সংযোগ বা সংযোগ বিচ্ছিন্ন করবেন না।
(5) ইন্টারফেস কেবল যেমন FPC সংযোগ করার সময় অনুগ্রহ করে আপনার আঙুল দিয়ে বেজেলটিকে সমর্থন করুন৷
(6) EPD প্যানেল / মডিউল স্ট্যাক করবেন না।(7) কাচের প্রান্তে FPC চাপবেন না বা FPC উপরে/নিচে 90° পর্যন্ত টানবেন না।
(8) FPC সীসা সংযোগকারী স্পর্শ করবেন না.
(9) IC বন্ডিং এরিয়া স্পর্শ করবেন না।এটি TFT সীসা স্ক্র্যাচ করতে পারে বা IC ফাংশনকে ক্ষতিগ্রস্ত করতে পারে।
(10) একটি কব্জির চাবুক (গ্রাউন্ডিং কানেক্ট) পরিধান করার সময় এবং সমাবেশের সময়।সেমিকন্ডাক্টর ডিভাইসগুলি EPD প্যানেল/মডিউলে অন্তর্ভুক্ত করা হয়েছে এবং কোনো ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) প্রতিরোধ করার জন্য তাদের যত্ন সহকারে পরিচালনা করা উচিত।(ইএসডি ঝুঁকি কমাতে সমাবেশ অপারেশনে একটি আয়ন ফ্যানের প্রয়োজন হতে পারে।)
(11) EPD প্যানেল/মডিউলটিকে নির্দিষ্ট পরিবেশে এবং মূল প্যাকিং বাক্সে রাখুন যাতে স্টোরেজের সময় আঁচড় এড়াতে এবং আসল কার্যক্ষমতা বজায় থাকে।
(12) EPD প্যানেলটিকে বিচ্ছিন্ন বা পুনরায় একত্রিত করবেন না।
(13) পরিষ্কার করার জন্য রাসায়নিক ছাড়া একটি নরম শুকনো কাপড় ব্যবহার করুন।দয়া করে পরিষ্কারের জন্য শক্ত চাপ দেবেন না কারণ সুরক্ষা শীট ফিল্মের পৃষ্ঠটি খুব নরম এবং শক্ত আবরণ ছাড়াই।এই আচরণটি সুরক্ষা শীটে ডেন্ট বা স্ক্র্যাচ তৈরি করবে।
(14) EPD প্যানেলে এর অনুপ্রবেশ এড়াতে অনুগ্রহ করে আর্দ্রতা সম্পর্কে সচেতন হন, যা অপারেশনের সময় ক্ষতির কারণ হতে পারে।
(15) এটা কম তাপমাত্রা অপারেশন পণ্য.EPD প্যানেলের পৃষ্ঠে তুষারপাত বা শিশির তৈরির জন্য তাপমাত্রার ভিন্নতা অনুগ্রহ করে খেয়াল রাখুন।EPD প্যানেলের পৃষ্ঠে হিম বা শিশির কারণে আর্দ্রতা EPD প্যানেলে প্রবেশ করতে পারে এবং EPD প্যানেলের ক্ষতি করে।
(16) উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা, সূর্যালোক বা ফ্লুরোসেন্ট আলো EPD প্যানেলের কর্মক্ষমতা হ্রাস করতে পারে।অনুগ্রহ করে অরক্ষিত EPD প্যানেলটিকে উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা, সূর্যালোক, বা দীর্ঘ সময়ের জন্য ফ্লুরোসেন্টে প্রকাশ করবেন না।অনুগ্রহ করে গুদাম এবং মূল প্যাকেজের নিয়ন্ত্রণযোগ্য পরিবেশে EPD প্যানেল সংরক্ষণ করুন: সূর্যালোক ছাড়া, ঘনীভবন ছাড়াই, তাপমাত্রা 15ºC থেকে 35ºC এবং আর্দ্রতা 30% RH থেকে 60% RH পর্যন্ত।
(17) প্যানেল আইডি নম্বর চিহ্নিত করার জন্য ব্যবহৃত লেবেল কালি দ্রাবক দ্বারা সহজেই মুছে ফেলা হয়।EPD প্যানেল পরিষ্কার করার জন্য দ্রাবক ব্যবহার এড়িয়ে চলুন.
(18) EPD ভ্যাকুয়াম প্যাকড।
(19) BOE এবং গ্রাহক দ্বারা অনুমোদিত হওয়ার আগে, পণ্য এবং পণ্যের স্পেসিফিকেশন নোটিশ ছাড়াই পরিবর্তন হতে পারে।চূড়ান্ত ডিজাইন, ক্রয় বা ব্যবহারের আগে আপনি সর্বশেষ পণ্য মান বা স্পেসিফিকেশন পেয়েছেন তা নিশ্চিত করুন।
(20) BOE তার পণ্যগুলি উচ্চ মানের এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য সর্বাত্মক প্রচেষ্টা করে।যাইহোক, বিশেষ করে উচ্চ মানের এবং নির্ভরযোগ্যতা দাবি করে এমন একটি অ্যাপ্লিকেশনে পণ্যটি ব্যবহার করার আগে SAEF বিক্রয় অফিসের সাথে যোগাযোগ করুন বা যেখানে এটির ব্যর্থতা বা ত্রুটি সরাসরি মানুষের জীবনকে হুমকির মুখে ফেলতে পারে বা শারীরিক আঘাতের ঝুঁকি তৈরি করতে পারে, যেমন মহাকাশ, বৈমানিক, পারমাণবিক শক্তি, দহন নিয়ন্ত্রণ, লাইফ সাপোর্টের জন্য পরিবহন, ট্রাফিক, নিরাপত্তা সরঞ্জাম বা চিকিৎসা সরঞ্জাম।
(21) আপনার অ্যাপ্লিকেশনটি এমনভাবে ডিজাইন করুন যাতে পণ্যটি BOE দ্বারা গ্যারান্টিযুক্ত রেঞ্জের মধ্যে ব্যবহার করা হয়, বিশেষ করে সর্বাধিক রেটিং, অপারেটিং সাপ্লাই ভোল্টেজ রেঞ্জ, তাপ বিকিরণ বৈশিষ্ট্য, ইনস্টলেশন শর্ত এবং অন্যান্য বৈশিষ্ট্যের জন্য।নিশ্চিত সীমার বাইরে ব্যবহার করা হলে ব্যর্থতা বা ক্ষতির জন্য BOE কোন দায় বহন করে না।এমনকি গ্যারান্টিযুক্ত সীমার মধ্যেও, সেমিকন্ডাক্টর ডিভাইসে সাধারণভাবে ব্যর্থতার হার বা ব্যর্থতার মোডগুলি বিবেচনা করুন এবং ব্যর্থ সেফের মতো সিস্টেমিক ব্যবস্থাগুলি নিযুক্ত করুন, যাতে BOE পণ্য অন্তর্ভুক্ত করা সরঞ্জামগুলি BOE-এর অপারেশনের কারণে শারীরিক আঘাত, আগুন বা অন্যান্য ফলস্বরূপ ক্ষতি না করে। পণ্য
(22) এই পণ্যটি বিকিরণ প্রতিরোধের জন্য ডিজাইন করা হয়নি।
3 রঙের EPD 2.66 ইঞ্চি স্ক্রীন,2.66" ই-কালি ESL ডিসপ্লেঅঙ্কন

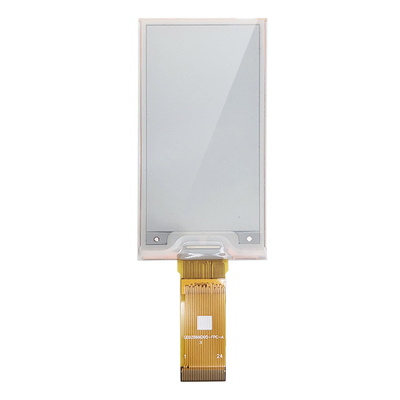

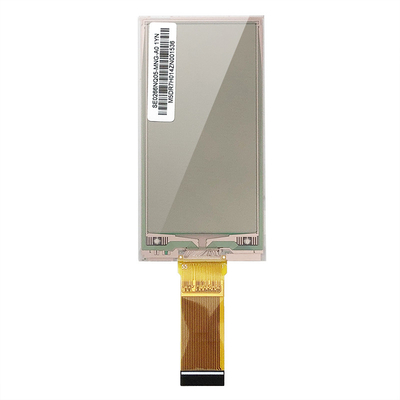

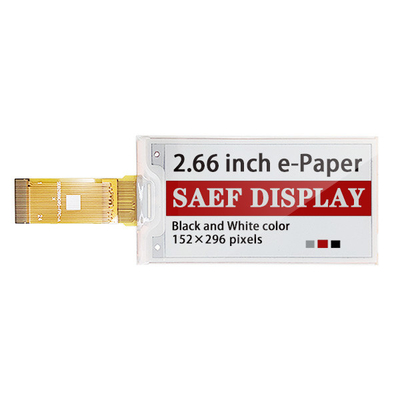

3 রঙের EPD 2.66 ইঞ্চি স্ক্রীন,2.66" ই-কালি ESL ডিসপ্লেপণ্যের ছবি
