পণ্যের বিবরণ:
|
| কীওয়ার্ড: | HDMI ডিসপ্লে 15.6 ইঞ্চি | রেজোলিউশন: | 1920*1080 |
|---|---|---|---|
| CTP ইন্টারফেস: | আইআইসি থেকে ইউএসবি | সারফেস লুমিনেন্স: | 300 cd/m2 - 1000 cd/m2 |
| স্পর্শ পর্দা: | ক্যাপাসিটিভ টাচস্ক্রিন | দেখার দিকনির্দেশ: | আইপিএস সমস্ত দেখার কোণ (85/85/85/85) |
| LED জীবনকাল: | 40,000 ঘন্টা | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সমর্থন: | রাস্পবেরি পাই, HDMI, রাস্পবিয়ান, উবুন্টু, WIN10 IOT |
| বিশেষভাবে তুলে ধরা: | 300cd/m2 ডিসপ্লে কন্ট্রোল মডিউল,1920x1080 ডিসপ্লে কন্ট্রোল মডিউল,1000cd/m2 TFT LCD মডিউল |
||
HDMI 15.6 ইঞ্চি ডিসপ্লে, রাস্পবেরি পাই 15.6" টাচ এলসিডি
SFHDMI156H-19201080A-CT হল একটি 15.6 ইঞ্চি TFT LCD ডিসপ্লে কন্ট্রোল মডিউল যা LCD স্ক্রিন, ক্যাপাসিটিভ টাচ স্ক্রিন এবং ড্রাইভিং বোর্ডের সাথে একীভূত।ড্রাইভিং বোর্ডটি বিল্ট-ইন TYPE-C ফাংশন সহ একটি FHD ডিসপ্লের জন্য, সর্বোচ্চ রেজোলিউশন হল 2560X1440 @60HZ।
* সমর্থন EDP স্ক্রীন ইন্টারফেস সংকেত আউটপুট.
* বেছে নেওয়ার জন্য বিভিন্ন ওএসডি ভাষা।
* মাদারবোর্ডের সফ্টওয়্যার অনলাইন আপডেট সমর্থন করে।
* ক্যাপাসিটিভ টাচ স্ক্রিন সমর্থন করে।
* 2-ওয়ে HDMI 1.4 সমর্থন করে, HDCP সংস্করণ 2.0 সমর্থন করে।
* সমর্থন USB HUB ফাংশন, বাহ্যিক দুটি USB2.0 পোর্ট, মাউস এবং কীবোর্ড সংযোগের জন্য ব্যবহার করা যেতে পারে।
* PD দ্বিমুখী পাওয়ার সাপ্লাই প্রোটোকল সমর্থন করে।
* 1.5W*2 পাওয়ার এম্প্লিফায়ার আউটপুট সমর্থন করে
* TYPEC পোর্ট ডিসপ্লেপোর্ট Alt মোড সমর্থন করে
পণ্যের বৈশিষ্ট্য:
|
ভিডিও ইনপুট |
HDMI |
1080p | ||
| HDCP সংস্করণ | 2.0 | |||
|
TYPE-C |
1080p | |||
| পিডি ব্যবস্থাপনা | ||||
| ইউএসবি ২.০ হাব | ||||
| অপারেটিং পাওয়ার সাপ্লাই | DC 5~20V | |||
| স্ট্যান্ডবাই শক্তি খরচ | ~0.25W | |||
|
LCD প্রদর্শন |
প্রদর্শন | টিএফটি এলসিডি | ||
| স্ক্রিন ইন্টারফেস | ইডিপি | |||
| সর্বোচ্চ রেজোলিউশন | 2560*1440@60HZ | |||
| অপারেটিং ভোল্টেজ | 3.3V(R33), 5V(R5) | |||
| হেডফোন আউটপুট | ＞150MW (32Ω/0dB 信号) | |||
| স্পীকারের আউটপুট | 2X1.5W THD+N＜10%@1KHZ | |||
| এলইডি | হালকা সামঞ্জস্য পদ্ধতি | PWM | ||
| কীবোর্ড | পাওয়ার, কী1, কী2, অটো, মেনু, ঐচ্ছিক | |||
| ওএসডি ভাষা | চাইনিজ/ইংরেজি/জার্মান/কোরিয়ান/ফরাসি/স্প্যানিশ/জাপানি এবং অন্যান্য | |||
HDMI 15.6 ইঞ্চি ডিসপ্লে, রাস্পবেরি পাই 15.6" টাচ এলসিডিপণ্যের ছবি

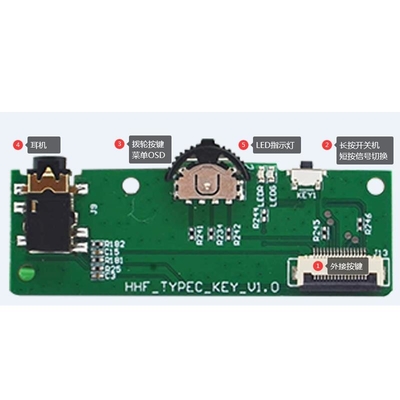

(1) বাহ্যিক নিয়ন্ত্রণ (2) চালু করার জন্য দীর্ঘক্ষণ টিপুন, সংকেত পরিবর্তন করতে ছোট টিপুন
(3) ডায়াল বোতাম মেনু ওএসডি (4) হেডফোন (5) LED সূচক

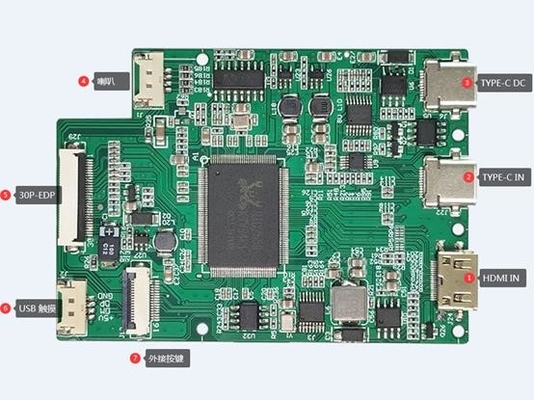

(1) HDMI ইন (2) টাইপ-সি ইন (3) টাইপ-সি ডিসি (4) স্পিকার
(5) 30 পিন ইডিপি (6) ইউএসবি টাচ স্ক্রিন (7) বাহ্যিক নিয়ন্ত্রণ
HDMI পিন সংজ্ঞা:
| 1 | TMDS ডেটা2+ |
| 2 | TMDS DATA2 শিল্ডেড屏蔽৷ |
| 3 | TMDS ডেটা2- |
| 4 | TMDS ডেটা1+ |
| 5 | TMDS DATA1 শিল্ডেড屏蔽৷ |
| 6 | TMDS ডেটা1- |
| 7 | TMDS ডেটা0+ |
| 8 | TMDS DATA0 শিল্ডেড屏蔽৷ |
| 9 | TMDS ডেটা0- |
| 10 | TMDS ডেটা ক্লক+ |
| 11 | TMDS ডেটা ক্লক শিল্ডেড屏蔽৷ |
| 12 | TMDS ডেটা ঘড়ি- |
| 13 |
সিইসি (ভোক্তা ইলেকট্রনিক্স কন্ট্রোল, ঐচ্ছিক ইলেকট্রনিক ভোক্তা নিয়ন্ত্রক可选择的电子消费控制器) |
| 14 | সংরক্ষিত (কেবলে কিন্তু ডিভাইসে NC) |
| 15 | SCL(DDC ঘড়ি) |
| 16 | SDA(DDC ডেটা) |
| 17 | ডিডিসি/সিইসি গ্রাউন্ড |
| 18 | +5V শক্তি |
| 19 | গরম-অদলবদলযোগ্য প্রোব তারগুলি热插拔探测线 |
USB TYPE-C ইনপুট ইন্টারফেস
| পিন | সংজ্ঞা | বর্ণনা |
| 1 | TYPEC-DTE | 连接侦测口 সনাক্তকরণ পোর্ট সংযোগ করুন |
| 2 |
TX P1 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 3 |
TX N1 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 4 | VBUS | 电源输出口 পাওয়ার সাপ্লাই আউটপুট |
| 5 | TYPEC-CC1 | 正反接侦测口 ফরওয়ার্ড এবং রিভার্স ডিটেকশন পোর্ট |
| 6 | TYPEC-DP | 数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 7 | TYPEC-DM | 数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 8 | TYPEC-BU1 | 辅助数据信号接口 সহায়ক ডেটা সংকেত ইন্টারফেস |
| 9 | VBUS | 电源输出口 পাওয়ার সাপ্লাই আউটপুট |
| 10 |
RX N2 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 11 |
RX P2 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 12 | জিএনডি | 接地 গ্রাউন্ডে সংযোগ করুন |
| 13 | জিএনডি | 接地 গ্রাউন্ডে সংযোগ করুন |
| 14 |
TX P2 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 15 |
TX N2 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 16 | VBUS | 电源输出口 পাওয়ার সাপ্লাই আউটপুট |
| 17 | TYPEC-CC2 | 正反接侦测口 ফরওয়ার্ড এবং রিভার্স ডিটেকশন পোর্ট |
| 18 | TYPEC-DP | 数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 19 | TYPEC-DM | 数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 20 | VBUS | 电源输出口 পাওয়ার সাপ্লাই আউটপুট |
| 21 | TYPEC-BU2 | 辅助数据信号接口 সহায়ক ডেটা সংকেত ইন্টারফেস |
| 22 |
RX N1 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 23 |
RX P1 _ |
数据信号接口 ডেটা সংকেত ইন্টারফেস |
| 24 | জিএনডি | 接地 গ্রাউন্ডে সংযোগ করুন |
