পণ্যের বিবরণ:
|
| কীওয়ার্ড: | HDMI ডিসপ্লে ৫ ইঞ্চি | রেজোলিউশন: | 800*480 |
|---|---|---|---|
| CTP ইন্টারফেস: | আইআইসি থেকে ইউএসবি | সমর্থন: | HDMI, রাস্পবেরি পাই, রাস্পবিয়ান, উবুন্টু, WIN10 IOT |
| মেনু (সংরক্ষিত): | উজ্জ্বলতা, বৈসাদৃশ্য, স্বয়ংক্রিয়-সংশোধন, ফেজ, ঘড়ি, লাইন ক্ষেত্রের অবস্থান, ফাংশন সেটিংস, রিসেট ইত | সারফেস লুমিনেন্স: | 300 cd/m2 - 1000 cd/m2 |
| স্পর্শ পর্দা: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | দেখার দিকনির্দেশ: | আইপিএস সমস্ত দেখার কোণ (85/85/85/85) |
| LED জীবনকাল: | 40,000 ঘন্টা | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| অডিও আউটপুট: | 8Ω1.5W (20*30 BOX স্পিকার * 2) | ||
| বিশেষভাবে তুলে ধরা: | 1000cd/m2 TFT LCD ডিসপ্লে,ISO14000 TFT LCD ডিসপ্লে,5 ইঞ্চি ইন্ডাস্ট্রিয়াল TFT ডিসপ্লে |
||
HDMI 5 ইঞ্চি ডিসপ্লে, রাস্পবেরি পাই 5" টাচ এলসিডি
SFHDMI500AU-800480A-CT হল একটি নতুন ইন্টিগ্রেটেড (LCD স্ক্রিন, টাচ স্ক্রিন, ড্রাইভার বোর্ড) নতুন ইন্টিগ্রেটেড LCD ডিসপ্লে কন্ট্রোল মডিউল।এটি 800*480 LCD ডিসপ্লেতে পিসি থেকে HDMI ডিজিটাল সিগন্যাল আউটপুট পুরোপুরি উপস্থাপন করে।
1. HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 মান সমর্থন করে।
2. HDMI উত্সগুলি মূলধারার মিনি পিসিগুলির সাথে সামঞ্জস্যপূর্ণ যেমন রাস্পবেরি পাই, বিবি ব্ল্যাক এবং ব্যানানা পাই৷
3. TOUCH হল USB থেকে I2C, কোন ড্রাইভার ইনস্টলেশনের প্রয়োজন নেই।
4. নকশাটি মূলত রাস্পবেরি পাই রাস্পবেরি পাই ডিসপ্লেতে ব্যবহৃত হয় এবং অন্যান্য HDMI শিল্প নিয়ন্ত্রণ ছোট পর্দার স্পর্শ ডিভাইসগুলির জন্যও ব্যবহার করা যেতে পারে।
5. যখন রাস্পবেরি পাই ডিসপ্লে হিসাবে ব্যবহার করা হয়, তখন এটি রাস্পবিয়ান, উবুন্টু, WIN10 IOT এবং অন্যান্য সিস্টেম, একক-টাচ সমর্থন করে এবং যখন কম্পিউটার মনিটর হিসাবে ব্যবহার করা হয়, তখন এটি উইন্ডোজ 7/8/10, পাঁচ-পয়েন্ট টাচ, ড্রাইভ-কে সমর্থন করে। বিনামূল্যে
পণ্যের বৈশিষ্ট্য:
| কীওয়ার্ড: | HDMI ডিসপ্লে ৫ ইঞ্চি | রেজোলিউশন: | 800*480 |
|---|---|---|---|
| CTP ইন্টারফেস: | আইআইসি থেকে ইউএসবি | সমর্থন: | HDMI, রাস্পবেরি পাই, রাস্পবিয়ান, উবুন্টু, WIN10 IOT |
| মেনু (সংরক্ষিত): | উজ্জ্বলতা, বৈসাদৃশ্য, স্বতঃ-সংশোধন, ফেজ, ঘড়ি, লাইন ফিল্ড অবস্থান, ফাংশন সেটিংস, রিসেট, ইত্যাদি | পৃষ্ঠের আলো: | 300 Cd/m2 - 1000 Cd/m2 |
| টাচ স্ক্রীন: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | দেখার দিকনির্দেশ: | আইপিএস সমস্ত দেখার কোণ (85/85/85/85) |
| LED লাইফটাইম: | 40,000 ঘন্টা | অপারেটিং টেম্প: | -20℃ থেকে +70℃ |
| সম্মতি: | রিচ এবং RoHS অনুগত | অডিও আউটপুট: | 8Ω1.5W (20*30 BOX স্পিকার * 2) |

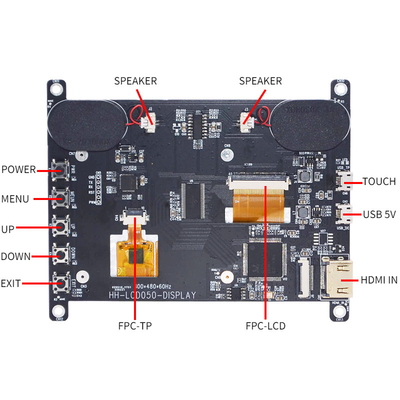

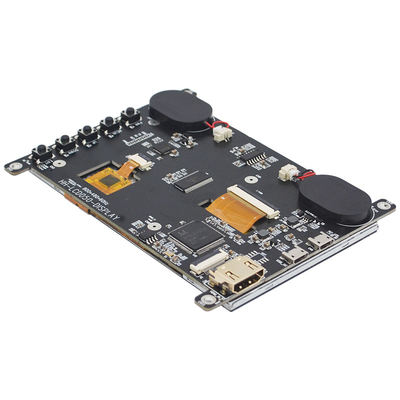

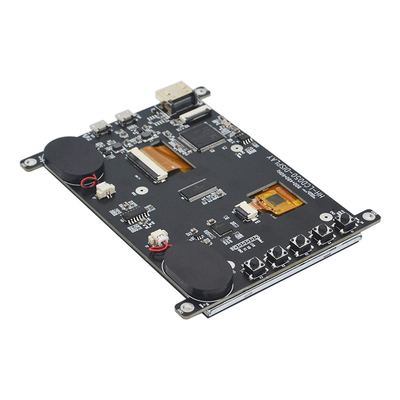

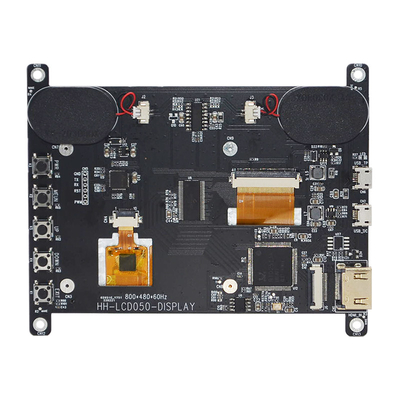

HDMI 5 ইঞ্চি ডিসপ্লে, রাস্পবেরি পাই 5" টাচ এলসিডিপণ্যের ছবি
HDMI পিন সংজ্ঞা:
| 1 | TMDS ডেটা2+ |
| 2 | TMDS DATA2 শিল্ডেড屏蔽৷ |
| 3 | TMDS ডেটা2- |
| 4 | TMDS ডেটা1+ |
| 5 | TMDS DATA1 শিল্ডেড屏蔽৷ |
| 6 | TMDS ডেটা1- |
| 7 | TMDS ডেটা0+ |
| 8 | TMDS DATA0 শিল্ডেড屏蔽৷ |
| 9 | TMDS ডেটা0- |
| 10 | TMDS ডেটা ক্লক+ |
| 11 | TMDS ডেটা ক্লক শিল্ডেড屏蔽৷ |
| 12 | TMDS ডেটা ঘড়ি- |
| 13 |
সিইসি (ভোক্তা ইলেকট্রনিক্স কন্ট্রোল, ঐচ্ছিক ইলেকট্রনিক ভোক্তা নিয়ন্ত্রক可选择的电子消费控制器) |
| 14 | সংরক্ষিত (কেবলে কিন্তু ডিভাইসে NC) |
| 15 | SCL(DDC ঘড়ি) |
| 16 | SDA(DDC ডেটা) |
| 17 | ডিডিসি/সিইসি গ্রাউন্ড |
| 18 | +5V শক্তি |
| 19 | গরম-অদলবদলযোগ্য প্রোব তারগুলি热插拔探测线 |
USB 5V পিন সংজ্ঞা:
| 1 | ভিসিসি |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | জিএনডি |
ইউএসবি টিপি পিন সংজ্ঞা:
| 1 | ভিসিসি |
| 2 | ডি- |
| 3 | ডি+ |
| 4 | NC |
| 5 | জিএনডি |
স্পিকার পিন সংজ্ঞা:
| 1 | ROUT+ |
| 2 | রাউট- |
| 3 | লাউট- |
| 4 | LOUT+ |
ব্যবহারের জন্য প্রয়োজনীয়তা
এই পণ্যের স্বাভাবিক ব্যবহার নিশ্চিত করতে এবং বৈদ্যুতিক শক বা আগুনের মতো দুর্ঘটনা প্রতিরোধ করতে, এই পণ্যটি ব্যবহার করার আগে অনুগ্রহ করে সমস্ত প্রয়োজনীয়তা এবং অপারেটিং পদ্ধতিগুলি পড়ুন এবং বুঝুন।নিম্নলিখিত প্রয়োজনীয়তা কঠোরভাবে পালন করা হয়:
1. এই পণ্যটির জন্য প্রয়োজনীয় DC পাওয়ার সাপ্লাই AC/DC পাওয়ার অ্যাডাপ্টার দ্বারা উত্পন্ন হয় এবং AC/DC পাওয়ার অ্যাডাপ্টারকে তাপ উত্স থেকে দূরে রাখতে হবে এবং একটি ভাল বায়ুচলাচল জায়গায় রাখতে হবে৷
2. এসি পাওয়ার সকেট এবং এসি পাওয়ার কর্ড ভাল গ্রাউন্ডিংয়ের দিকে মনোযোগ দিতে হবে এবং পর্যাপ্ত বর্তমান চাহিদা সহ্য করতে পারে।
3. এই পণ্যের জন্য প্রয়োজনীয় DC পাওয়ার সাপ্লাইয়ের ইনপুট ভোল্টেজ হল +5V, ত্রুটিটি +/-0.5V এর বেশি নয় এবং বর্তমান নির্বাচিত LED স্ক্রীন এবং পুরো মেশিনের শক্তি অনুযায়ী নির্ধারিত হয়।
4. ভাল বায়ুচলাচল এবং তাপ অপচয়ের দিকে মনোযোগ দিন, একটি বন্ধ নন-থার্মাল শেল বা বাক্সে রাখবেন না এবং সরাসরি সূর্যালোক বা অন্যান্য তাপ উৎসকে বেক হতে দেবেন না।
5. অত্যধিক আর্দ্রতা এবং অত্যধিক ধুলো এড়াতে মনোযোগ দিন, যাতে সার্কিট ক্ষয়জনিত ব্যর্থতা এড়াতে পারে।
6. একত্রিত করার সময়, তাপ নষ্ট করার জন্য বোর্ডের পৃষ্ঠে বায়ু সংবহন প্রদানের জন্য একটি নির্দিষ্ট স্থান সংরক্ষণের দিকে মনোযোগ দিন এবং বৈদ্যুতিক পরিবাহী (যেমন ড্রাইভ বোর্ড এবং উচ্চ-ভোল্টেজ প্লেটগুলির মতো স্থির আয়রন প্লেট) এবং বোর্ডের উপাদানগুলিকে প্রতিরোধ করুন। শর্ট সার্কিটের সাথে যোগাযোগ করা।
7. অতিরিক্ত চাপের কারণে ড্রাইভ প্লেটটি নমন এবং বিকৃত হওয়া থেকে রোধ করার জন্য মনোযোগ দিন।
8. একত্রিত করার সময়, ড্রাইভ বোর্ড, LED স্ক্রিন, বোতাম বোর্ড এবং অন্যান্য উপাদানগুলির সঠিক বৈদ্যুতিক সংযোগের দিকে মনোযোগ দিন, সঠিক LED স্ক্রীনের কাজের ভোল্টেজ নির্বাচন করুন (খুব কম অস্বাভাবিক দেখাবে, খুব বেশি হলে LED স্ক্রিনটি জ্বলতে পারে), পাওয়ার অন করার আগে এটি সঠিক কিনা তা পরীক্ষা করুন।
9. ড্রাইভার বোর্ডের প্রোগ্রামটি সংশ্লিষ্ট LED স্ক্রিনের সাথে মেলে।
10. বোর্ড একত্রিত করার সময় ইলেক্ট্রোস্ট্যাটিক সুরক্ষার দিকে মনোযোগ দিন এবং বোর্ডের ক্ষতি করার জন্য হাতে শর্ট সার্কিট এবং স্ট্যাটিক বিদ্যুৎ এড়াতে মনোযোগ দিন।
11. সমস্ত ইনপুট এবং আউটপুট ইন্টারফেস পাওয়ার ব্যর্থতার ক্ষেত্রে (প্লাগ এবং আনপ্লাগ সংযোগকারী) পরিচালনা করতে হবে।
12. এই পণ্যটি সাধারণ বাণিজ্যিক ব্যবহার এবং পরিবারের জন্য উপযুক্ত, পরিবেষ্টিত তাপমাত্রা: -10~+40°C, আপেক্ষিক আর্দ্রতা: ≤80%।
13. দীর্ঘ সময় ধরে ব্যবহার না করার সময় পাওয়ার আনপ্লাগ করুন।
