পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7" HDMI ডিসপ্লে | রেজোলিউশন: | 800x480 পিক্সেল |
|---|---|---|---|
| সমর্থন: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | মানানসই: | রাস্পবেরি পাই, বিবি ব্ল্যাক, ব্যানানা পাই |
| CTP ইন্টারফেস: | ইউএসবি থেকে আইআইসি | সারফেস লুমিনেন্স: | 300 cd/m2 - 1000 cd/m2 |
| স্পর্শ পর্দা: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | LED জীবনকাল: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | রাস্পবেরি Pi4 TFT LCD ডিসপ্লে,ISO9001 TFT LCD ডিসপ্লে,800x480 ডটস ইন্ডাস্ট্রিয়াল TFT ডিসপ্লে |
||
HDMI 7 ইঞ্চি ডিসপ্লে, 7 ইঞ্চি PCAP TFT ডিসপ্লে
SFRA700H-800480ACT-01 হল একটি HDMI TFT LCD মডিউল যা TFT LCD, PCAP টাচ এবং ড্রাইভিং বোর্ডকে সমন্বিত করে।
1- মডিউলটি 800*480 LCD স্ক্রিনে পিসি থেকে HDMI ডিজিটাল সিগন্যাল আউটপুট পুরোপুরি উপস্থাপন করে।
2- HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 মান সমর্থন করে।HDMI সংকেত উৎস মূলধারার মিনি পিসি যেমন রাস্পবেরি পাই, বিবি ব্ল্যাক, ব্যানানা পাই ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।
3- TOUCH হল USB থেকে I2C, ড্রাইভার ইন্সটল করার দরকার নেই।
4- নকশাটি মূলত রাস্পবেরি পাই ডিসপ্লেতে ব্যবহৃত হয় এবং এটি অন্যান্য HDMI শিল্প নিয়ন্ত্রণ ছোট পর্দার স্পর্শ ডিভাইসেও ব্যবহার করা যেতে পারে।রাস্পবেরি পাই ডিসপ্লে হিসাবে ব্যবহার করা হলে, এটি রাস্পবিয়ান, উবুন্টু, WIN10 IOT এবং অন্যান্য সিস্টেম, একক-টাচ সমর্থন করে।
5- যখন একটি কম্পিউটার ডিসপ্লে হিসাবে ব্যবহার করা হয়, এটি উইন্ডোজ 7/8/10, পাঁচ-পয়েন্ট টাচ, ড্রাইভার-মুক্ত সমর্থন করে।
| সংস্করণ | 01 | ||
| সংকেত সমর্থিত | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| স্পর্শ | ইউএসবি স্ট্যান্ডার্ড | ||
| ভিজিএ | সমর্থন করে না | ||
| মেইনবোর্ডে ইন্টারফেস | ইনপুট | HDMI | একটি প্রকার HDMI প্যাচ মহিলা 19Pin প্যাচ (অনুভূমিক) |
| ইউএসবি | MICRO 5P USB মহিলা B টাইপ 5.9MM (অনুভূমিক) | ||
| ইয়ারফোন ইন্টারফেস | NC | ||
| টাচ ইন্টারফেস | 6 পিন | FPC-0.5-6PIN (অনুভূমিক) | |
| ডিসপ্লে ইন্টারফেস | আরজিবি 50 পিন | FPC-0.5-50PIN (অনুভূমিক) | |
| শ্রুতি | অডিও আউটপুট | 8Ω1.5W | 4PIN-1.25 H1.8 অতি-পাতলা মহিলা আসন (অনুভূমিক) |
| পাওয়ার সাপ্লাই | ক্ষমতা ইনপুট | USB ইনপুট 5V(+/-0.5V) | |
| প্রদর্শন VOP | 3.3V | ||
| পাওয়ার অপারেশন | প্রদর্শন ক্ষমতা | ||
| মেইনবোর্ড স্ট্যান্ডবাই পাওয়ার খরচ | ~0.25W | ||
| ওএসডি মেনু | মেনু (সংরক্ষিত) | উজ্জ্বলতা, বৈসাদৃশ্য, অটো কারেকশন, ফেজ, ক্লক, ফিল্ড পজিশন, ফাংশন সেটিং, রিসেট ইত্যাদি। | |
| ভাষা (সংরক্ষিত) | চাইনিজ, ইংরেজি, ফ্রেঞ্চ, জার্মান, ইতালিয়ান, স্প্যানিশ, রাশিয়ান, কোরিয়ান, জাপানিজ ইত্যাদি। | ||
| বোতাম (সংরক্ষিত) | পাওয়ার, মেনু, উপরে, নিচে, প্রস্থান করুন | ||

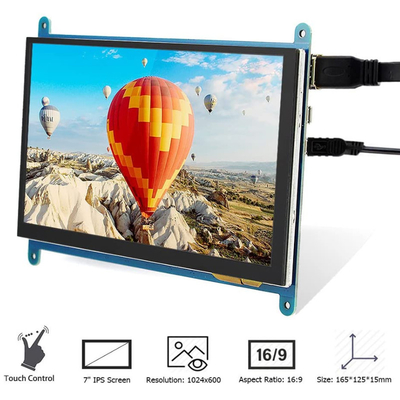

HDMI 7 ইঞ্চি ডিসপ্লে, 7 ইঞ্চি PCAP TFT ডিসপ্লেপণ্যের ছবি

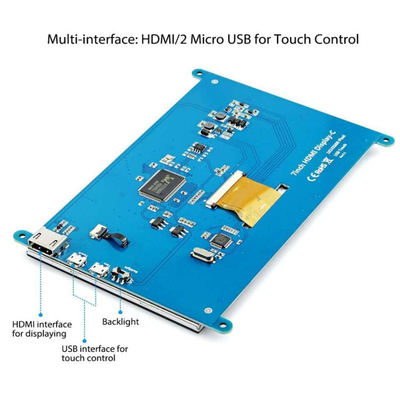

HDMI ইন্টারফেস পিন সংজ্ঞা
| 1 | TMDS ডেটা2+ |
| 2 | TMDS DATA2 শিল্ডেড |
| 3 | TMDS ডেটা2- |
| 4 | TMDS ডেটা1+ |
| 5 | TMDS DATA1 শিল্ডেড |
| 6 | TMDS ডেটা1- |
| 7 | TMDS ডেটা0+ |
| 8 | TMDS DATA0 শিল্ডেড |
| 9 | TMDS ডেটা0- |
| 10 | TMDS ডেটা ক্লক+ |
| 11 | TMDS ডেটা ঘড়ি রক্ষিত |
| 12 | TMDS ডেটা ঘড়ি- |
| 13 | সিইসি (ভোক্তা ইলেকট্রনিক্স নিয়ন্ত্রণ ঐচ্ছিক) |
| 14 | সংরক্ষিত (কেবলে কিন্তু ডিভাইসে NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | ডিডিসি/সিইসি গ্রাউন্ড |
| 18 | +5V (বিদ্যুৎ সরবরাহ) |
| 19 | হট অদলবদল প্রোব তারের |
USB(5V) পিন সংজ্ঞা
| 1 | ভিসিসি |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | জিএনডি |
ইউএসবি টিপি পিনের সংজ্ঞা
| 1 | ভিসিসি |
| 2 | ডি- |
| 3 | ডি+ |
| 4 | NC |
| 5 | জিএনডি |
স্পিকার ইন্টারফেস পিন সংজ্ঞা
| 1 | ROUT+ |
| 2 | রাউট- |
| 3 | লাউট- |
| 4 | LOUT+ |
6,এলসিডি পিনের সংজ্ঞা
| 1 |
ভিএলইডি+
|
LED ব্যাকলাইটের জন্য শক্তি (অ্যানোড)
|
| 2 |
ভিএলইডি+
|
LED ব্যাকলাইটের জন্য শক্তি (অ্যানোড)
|
| 3 |
ভিএলইডি-
|
LED ব্যাকলাইটের জন্য শক্তি (ক্যাথোড)
|
| 4 |
ভিএলইডি-
|
LED ব্যাকলাইটের জন্য শক্তি (ক্যাথোড)
|
| 5 |
জিএনডি
|
ক্ষমতা স্থল
|
| 6 |
VCOM
|
সাধারণ ভোল্টেজ
|
| 7 |
ডিভিডিডি
|
ডিজিটাল সার্কিটের জন্য শক্তি
|
| 8 |
মোড
|
DE/SYNC মোড নির্বাচন করুন
|
| 9 |
ডি.ই
|
ডেটা ইনপুট সক্ষম করুন
|
| 10 |
ভিএস
|
উল্লম্ব সিঙ্ক ইনপুট
|
| 11 |
এইচ.এস
|
অনুভূমিক সিঙ্ক ইনপুট
|
| 12 |
B7
|
নীল তথ্য (MSB)
|
| 13 |
B6
|
নীল তথ্য
|
| 14 |
B5
|
নীল তথ্য
|
| 15 |
B4
|
নীল তথ্য
|
| 16 |
B3
|
নীল তথ্য
|
| 17 |
B2
|
নীল তথ্য
|
| 18 |
B1
|
নীল তথ্য
|
| 19 |
B0
|
নীল ডেটা (এলএসবি)
|
| 20 |
G7
|
সবুজ তথ্য (MSB)
|
| 21 |
G6
|
সবুজ তথ্য
|
| 22 |
G5
|
সবুজ তথ্য
|
| 23 |
G4
|
সবুজ তথ্য
|
| 24 |
G3
|
সবুজ তথ্য
|
| 25 |
জি 2
|
সবুজ তথ্য
|
| 26 |
জি 1
|
সবুজ তথ্য
|
| 27 |
G0
|
সবুজ তথ্য (LSB)
|
| 28 |
R7
|
লাল তথ্য (MSB)
|
| 29 |
R6
|
লাল তথ্য
|
| 30 |
R5
|
লাল তথ্য
|
| 31 |
R4
|
লাল তথ্য
|
| 32 |
R3
|
লাল তথ্য
|
| 33 |
R2
|
লাল তথ্য
|
| 34 |
R1
|
লাল তথ্য
|
| 35 |
R0
|
লাল তথ্য (LSB) |
| 36 |
জিএনডি
|
ক্ষমতা স্থল
|
| 37 |
ডিসিএলকে
|
নমুনা ঘড়ি
|
| 38 |
জিএনডি
|
ক্ষমতা স্থল
|
| 39 |
এল/আর
|
বাম/ডান নির্বাচন
|
| 40 |
U/D
|
উপরে/নীচ নির্বাচন
|
| 41 |
ভিজিএইচ
|
ভোল্টেজের উপর গেট
|
| 42 |
ভিজিএল
|
গেট বন্ধ ভোল্টেজ
|
| 43 |
এভিডিডি
|
এনালগ সার্কিটের জন্য শক্তি
|
| 44 |
রিসেট
|
গ্লোবাল রিসেট পিন।
|
| 45 |
NC
|
সংযোগ নেই
|
| 46 |
VCOM
|
সাধারণ ভোল্টেজ
|
| 47 |
ডিআইটিএইচবি
|
ডিথারিং ফাংশন
|
| 48 |
জিএনডি
|
ক্ষমতা স্থল
|
| 49 |
NC
|
সংযোগ নেই
|
| 50 |
NC
|
সংযোগ নেই
|
টাচ প্যানেল পিন সংজ্ঞা
| 1 | ভিডিডি | |
| 2 | জিএনডি | |
| 3 | টিপি-আইএনটি | |
| 4 | টিপি-আরএসটি | |
| 5 | টিপি-এসসিএল | |
| 6 | টিপি-এসডিএ |
ব্যবহারের জন্য প্রয়োজনীয়তা
এই পণ্যের স্বাভাবিক ব্যবহার নিশ্চিত করতে এবং বৈদ্যুতিক শক বা আগুনের মতো দুর্ঘটনা প্রতিরোধ করতে, এই পণ্যটি ব্যবহার করার আগে অনুগ্রহ করে সমস্ত প্রয়োজনীয়তা এবং অপারেটিং পদ্ধতিগুলি পড়ুন এবং বুঝুন।নিম্নলিখিত প্রয়োজনীয়তা কঠোরভাবে পালন করা হয়:
1. এই পণ্যটির জন্য প্রয়োজনীয় DC পাওয়ার সাপ্লাই AC/DC পাওয়ার অ্যাডাপ্টার দ্বারা উত্পন্ন হয় এবং AC/DC পাওয়ার অ্যাডাপ্টারকে তাপ উত্স থেকে দূরে রাখতে হবে এবং একটি ভাল বায়ুচলাচল জায়গায় রাখতে হবে৷
2. এসি পাওয়ার সকেট এবং এসি পাওয়ার কর্ড ভাল গ্রাউন্ডিংয়ের দিকে মনোযোগ দিতে হবে এবং পর্যাপ্ত বর্তমান চাহিদা সহ্য করতে পারে।
3. এই পণ্যের জন্য প্রয়োজনীয় DC পাওয়ার সাপ্লাইয়ের ইনপুট ভোল্টেজ হল +5V, ত্রুটিটি +/-0.5V এর বেশি নয় এবং বর্তমান নির্বাচিত LED স্ক্রীন এবং পুরো মেশিনের শক্তি অনুযায়ী নির্ধারিত হয়।
4. ভাল বায়ুচলাচল এবং তাপ অপচয়ের দিকে মনোযোগ দিন, একটি বন্ধ নন-থার্মাল শেল বা বাক্সে রাখবেন না এবং সরাসরি সূর্যালোক বা অন্যান্য তাপ উৎসকে বেক হতে দেবেন না।
5. অত্যধিক আর্দ্রতা এবং অত্যধিক ধুলো এড়াতে মনোযোগ দিন, যাতে সার্কিট ক্ষয়জনিত ব্যর্থতা এড়াতে পারে।
6. একত্রিত করার সময়, তাপ নষ্ট করার জন্য বোর্ডের পৃষ্ঠে বায়ু সংবহন প্রদানের জন্য একটি নির্দিষ্ট স্থান সংরক্ষণের দিকে মনোযোগ দিন এবং বৈদ্যুতিক পরিবাহী (যেমন ড্রাইভ বোর্ড এবং উচ্চ-ভোল্টেজ প্লেটগুলির মতো স্থির আয়রন প্লেট) এবং বোর্ডের উপাদানগুলিকে প্রতিরোধ করুন। শর্ট সার্কিটের সাথে যোগাযোগ করা।
7. অতিরিক্ত চাপের কারণে ড্রাইভ প্লেটটি নমন এবং বিকৃত হওয়া থেকে রোধ করার জন্য মনোযোগ দিন।
8. একত্রিত করার সময়, ড্রাইভ বোর্ড, LED স্ক্রিন, বোতাম বোর্ড এবং অন্যান্য উপাদানগুলির সঠিক বৈদ্যুতিক সংযোগের দিকে মনোযোগ দিন, সঠিক LED স্ক্রীনের কাজের ভোল্টেজ নির্বাচন করুন (খুব কম অস্বাভাবিক দেখাবে, খুব বেশি হলে LED স্ক্রিনটি জ্বলতে পারে), পাওয়ার অন করার আগে এটি সঠিক কিনা তা পরীক্ষা করুন।
9. ড্রাইভার বোর্ডের প্রোগ্রামটি সংশ্লিষ্ট LED স্ক্রিনের সাথে মেলে।
10. বোর্ড একত্রিত করার সময় ইলেক্ট্রোস্ট্যাটিক সুরক্ষার দিকে মনোযোগ দিন এবং বোর্ডের ক্ষতি করার জন্য হাতে শর্ট সার্কিট এবং স্ট্যাটিক বিদ্যুৎ এড়াতে মনোযোগ দিন।
11. সমস্ত ইনপুট এবং আউটপুট ইন্টারফেস পাওয়ার ব্যর্থতার ক্ষেত্রে (প্লাগ এবং আনপ্লাগ সংযোগকারী) পরিচালনা করতে হবে।
12. এই পণ্যটি সাধারণ বাণিজ্যিক ব্যবহার এবং পরিবারের জন্য উপযুক্ত, পরিবেষ্টিত তাপমাত্রা: -10~+40°C, আপেক্ষিক আর্দ্রতা: ≤80%।
13. দীর্ঘ সময় ধরে ব্যবহার না করার সময় পাওয়ার আনপ্লাগ করুন।
