পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 4.3"DSI HDMI ডিসপ্লে | রেজোলিউশন: | 800x480 পিক্সেল |
|---|---|---|---|
| সমর্থন: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | মানানসই: | রাস্পবেরি পাই, বিবি ব্ল্যাক, ব্যানানা পাই |
| CTP ইন্টারফেস: | ইউএসবি থেকে আইআইসি | সারফেস লুমিনেন্স: | 300 cd/m2 - 1000 cd/m2 |
| টাচ স্ক্রিন: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 300cd/m2 রাস্পবেরি পাই ডিএসআই ডিসপ্লে,800x480 রাস্পবেরি পাই ডিএসআই ডিসপ্লে,সিটিপি রাস্পবেরি পাই 4 ডিএসআই ডিসপ্লে |
||
4.3 ইঞ্চি ডিএসআই, 4.3 ইঞ্চি এইচডিএমআই ডিসপ্লে পণ্য বৈশিষ্ট্য
SFHDMI430H-800480A-CT একটি HDMI TFT LCD মডিউল যা TFT LCD, PCAP টাচ এবং ড্রাইভিং বোর্ডকে সংহত করে।
1৪.৩ ইঞ্চি আইপিএস স্ক্রিন, হার্ডওয়্যার রেজল্যুশন ৮০০×৪৮০ ডট রেজল্যুশন।
2ক্যাপাসিটিভ ৫ পয়েন্ট টাচ কন্ট্রোল।
3গ্লাস টার্মার্ড ক্যাপাসিটিভ টাচ প্যানেল, কঠোরতা >= 6H
4. সমর্থন পাই 4B / 3B + / 3A + / 3B / 2B / B + / A +, CM3 / 3 + / 4 ঐচ্ছিক অ্যাডাপ্টার DSI-Cable-15cm প্রয়োজন।
5. ৬০ হার্জ পর্যন্ত রিফ্রেশ রেট দিয়ে সরাসরি র্যাস্পবেরি পাই এর ডিএসআই ইন্টারফেসের মাধ্যমে এলসিডি চালান।
6. রাস্পবেরি পাই, রাস্পবেরি পাই ওএস / উবুন্টু / কালি এবং রেট্রোপি সমর্থন করে, ড্রাইভ-মুক্ত।
7. সফটওয়্যারের মাধ্যমে ব্যাকলাইট উজ্জ্বলতা নিয়ন্ত্রণের জন্য সমর্থন।

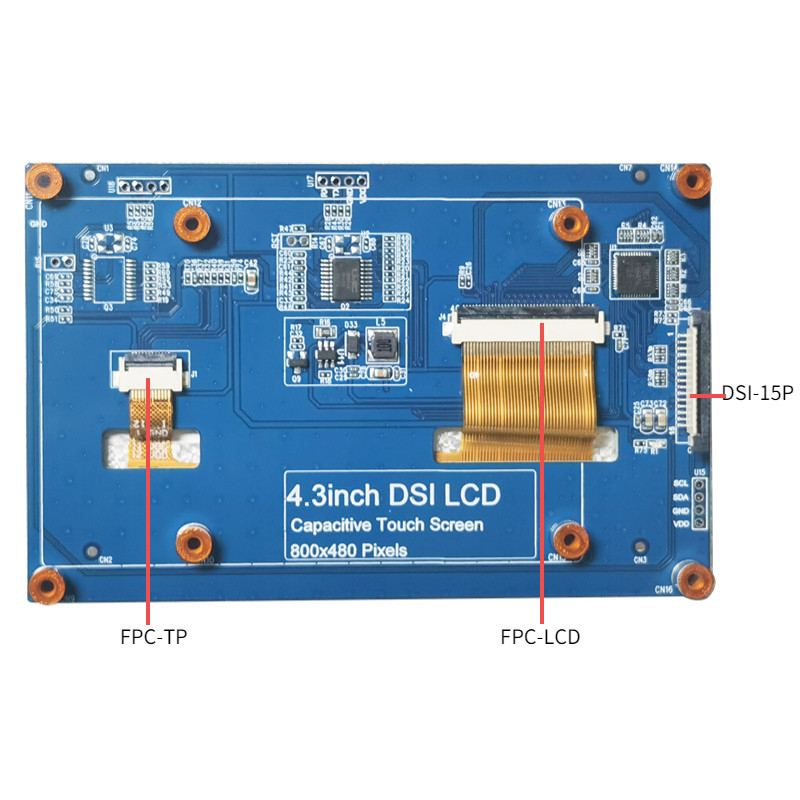

হার্ডওয়্যার সংযোগ
একটি এফএফসি ক্যাবল ব্যবহার করে, ৪.৩ ইঞ্চি ডিএসআই এলসিডিকে রাস্পবেরি পাই এর ডিএসআই সংযোগকারীর সাথে সংযুক্ত করুন।
2. ব্যবহারের সহজতার জন্য, আপনি রাস্পবেরি পাই এর ৪.৩ ইঞ্চি ডিএসআই এলসিডি এর পিছনে স্ক্রু করতে পারেন এবং তামার স্তম্ভগুলি একত্রিত করতে পারেন।
নিম্নলিখিত চিত্র অনুযায়ীঃ
সফটওয়্যার সংযোগ
রাস্পবেরি পাই অপারেটিং সিস্টেম / উবুন্টু / কালি এবং রেট্রোপি সিস্টেম।
1. দয়া করে রাস্পবেরি পাই অফিসিয়াল ওয়েবসাইট থেকে চিত্রের সর্বশেষ সংস্করণ ডাউনলোড করুন. আপনার পিসিতে সংকুচিত ফাইলটি ডাউনলোড করুন এবং.img ফাইলটি বের করুন.
2. টিএফ কার্ড পিসিতে সংযুক্ত করুন এবং SDFormatter সফটওয়্যার ব্যবহার করে টিএফ কার্ড ফরম্যাট করুন।
3. Win32DiskImager সফটওয়্যার খুলুন, ধাপ 1 প্রস্তুত সিস্টেম ইমেজ নির্বাচন করুন, এবং সিস্টেম ইমেজ ফ্ল্যাশ করতে লিখুন ক্লিক করুন.
4ফ্ল্যাশ করার পর, টিএফ কার্ডটি সংরক্ষণ করুন এবং নিরাপদে বের করুন। এবং টিএফ কার্ডটি রাস্পবেরি পাইতে সন্নিবেশ করান।
5. রাস্পবেরি পাই উপর শক্তি, স্বাভাবিকভাবে প্রদর্শন করার জন্য কয়েক সেকেন্ডের জন্য অপেক্ষা করুন. সিস্টেম শুরু করার পরে, এটি স্বাভাবিকভাবে স্পর্শ করা যেতে পারে.
দ্রষ্টব্যঃ ২ ডিসেম্বর, ২০২১ এ, রাস্পবেরি পাই এর রাস্পবেরি পাই ওএস দুটি শাখায় বিভক্ত, বাস্টার শাখা এবং বুলসাই শাখা।
বাস্টার শাখাটি পুরানো সিস্টেমের একটি ধারাবাহিকতা এবং এটি আরও স্থিতিশীল। বুলসাই শাখাটি নতুন বৈশিষ্ট্য যুক্ত করেছে, ওপেন সোর্স লাইব্রেরি এবং নতুন ইন্টারফেস ব্যবহার করে।বর্তমান বুলসাই শাখা সবেমাত্র মুক্তি পেয়েছে এবং এখনও স্থিতিশীল নয়.
আপনি যদি শিল্প ব্যবহারকারী হন, তাহলে বাস্টারের শাখা অত্যন্ত সুপারিশ করা হয়।
আপনি যদি বাস্টার শাখা সহ একটি সিস্টেম ব্যবহার করছেন, তবে চিত্রটি কোনও পরিবর্তন ছাড়াই কাজ করবে। আপনি যদি বুলসাইয়ের শাখা সহ একটি সিস্টেম ব্যবহার করছেন তবে নিম্নলিখিত পরিবর্তনগুলিও প্রয়োজন হবে।
config.txt ফাইলের মধ্যে নিম্নলিখিত বিবৃতিটি মন্তব্য করুন (কনফিগ ফাইলটি TF কার্ড রুট ডিরেক্টরিতে অবস্থিত, অর্থাৎ /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d
[সব] এর নিচে নিম্নলিখিত বিবৃতি যোগ করুনঃ
dtoverlay=vc4-fkms-v3d
start_x=1
সংরক্ষণ করার পরে রাস্পবেরি পাই পুনরায় চালু করুন
সুডো পুনরায় বুট করুন
যদি আপনি বুলসাই শাখার সিস্টেমের অধীনে একটি সিএসআই ক্যামেরা ব্যবহার করতে চান। যেহেতু এই শাখাটি ডিফল্টরূপে libcamera ক্যামেরা লাইব্রেরি ব্যবহার করে, এই লাইব্রেরিটি FKMS ড্রাইভারগুলিকে সমর্থন করে না।
সুতরাং উপরের সংশোধনের পাশাপাশি, আপনাকে Rappicam ক্যামেরা লাইব্রেরিও ইনস্টল করতে হবে।
এটি কিভাবে ইনস্টল করবেন তা এখানেঃ
টার্মিনালে নিম্নলিখিত কমান্ডটি চালানঃ
সিডি ~
sudo apt ইনস্টল cmake
git ক্লোনhttps://github.com/raspberrypi/userland
সিডি ইউজারল্যান্ড
./আমাকে গড়ে তুলুন
sudo cp build/bin/* /bin/
তারপরে, নিম্নলিখিত কমান্ডটি চালান বন্ধ করার জন্যঃ
পাওয়ার অফ
রাস্পবেরি পাই ক্যামেরাটি রাস্পবেরি পাইয়ের সিএসআই ইন্টারফেসে সংযুক্ত করুন, আবার রাস্পবেরি পাইতে শক্তি দিন এবং সিস্টেম বুট হওয়ার পরে, নিম্নলিখিত কমান্ডটি চালানঃ
ছবি
রাস্পিস্টিল -ও ইমেজ.jpg
ক্যামেরা
রাস্পাইভিড -ও ভিডিও. h264 -t 10000

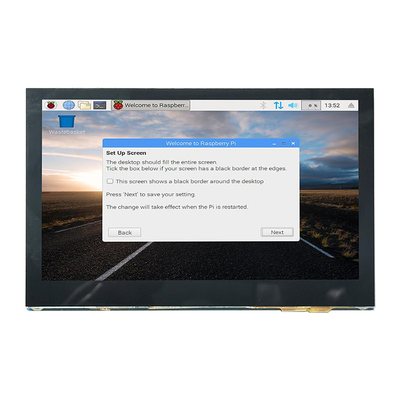

4.3 ইঞ্চি ডিএসআই, 4.3 ইঞ্চি এইচডিএমআই ডিসপ্লেপণ্যের চিত্র
এইচডিএমআই ইন্টারফেস পিন সংজ্ঞা
| 1 | টিএমডিএস DATA2+ |
| 2 | T.M.D.S. DATA2 সুরক্ষিত |
| 3 | টি.এম.ডি.এস DATA2- |
| 4 | টি.এম.ডি.এস. DATA1+ |
| 5 | টি.এম.ডি.এস. DATA1 ঢালাই |
| 6 | টি.এম.ডি.এস. DATA1- |
| 7 | টি.এম.ডি.এস. DATA0+ |
| 8 | টি.এম.ডি.এস. DATA0 ঢালাই |
| 9 | টি.এম.ডি.এস. DATA0- |
| 10 | টিএমডিএস ডেটা ক্লক+ |
| 11 | T.M.D.S. ডেটা ঘড়ি সুরক্ষিত |
| 12 | T.M.D.S. ডেটা ঘড়ি- |
| 13 | সিইসি (কনজিউমার ইলেকট্রনিক্স কন্ট্রোল) |
| 14 | সংরক্ষিত (ক্যাবলে কিন্তু ডিভাইসে এনসি) |
| 15 | SCL ((DDC) |
| 16 | এসডিএ ((ডিডিসি) |
| 17 | ডিডিসি/সিইসি গ্রাউন্ড |
| 18 | +৫ ভি (পাওয়ার সাপ্লাই) |
| 19 | হট-স্পেপ জোন্ড ক্যাবল |
