পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 5" HDMI রাউন্ড ডিসপ্লে | রেজোলিউশন: | 1080*1080 পিক্সেল |
|---|---|---|---|
| সমর্থন: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | মানানসই: | রাস্পবেরি পাই, বিবি ব্ল্যাক, ব্যানানা পাই |
| CTP ইন্টারফেস: | ইউএসবি থেকে আইআইসি | সারফেস লুমিনেন্স: | 400 cd/m2 |
| স্পর্শ পর্দা: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | LED জীবনকাল: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | HDMI রাউন্ড LCD ডিসপ্লে,রাস্পবেরি Pi4 রাউন্ড LCD ডিসপ্লে,1080x1080 ইন্ডাস্ট্রিয়াল TFT ডিসপ্লে |
||
HDMI 5 ইঞ্চি ডিসপ্লে, 5 ইঞ্চি PCAP TFT ডিসপ্লে পণ্যের বৈশিষ্ট্য
SFHDMI500H-108108A-CT হল একটি HDMI TFT LCD মডিউল যা TFT LCD, PCAP টাচ এবং ড্রাইভিং বোর্ডকে সমন্বিত করে।
1- মডিউলটি 1080*1080 LCD স্ক্রিনে পিসি থেকে HDMI ডিজিটাল সিগন্যাল আউটপুট পুরোপুরি উপস্থাপন করে।
2- HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 মান সমর্থন করে।HDMI সংকেত উৎস মূলধারার মিনি পিসি যেমন রাস্পবেরি পাই, বিবি ব্ল্যাক, ব্যানানা পাই ইত্যাদির সাথে সামঞ্জস্যপূর্ণ।
3- TOUCH হল USB থেকে I2C, ড্রাইভার ইন্সটল করার দরকার নেই।
4- নকশাটি মূলত রাস্পবেরি পাই ডিসপ্লেতে ব্যবহৃত হয় এবং এটি অন্যান্য HDMI শিল্প নিয়ন্ত্রণ ছোট পর্দার স্পর্শ ডিভাইসেও ব্যবহার করা যেতে পারে।রাস্পবেরি পাই ডিসপ্লে হিসাবে ব্যবহার করা হলে, এটি রাস্পবিয়ান, উবুন্টু, WIN10 IOT এবং অন্যান্য সিস্টেম, একক-টাচ সমর্থন করে।
5- যখন একটি কম্পিউটার ডিসপ্লে হিসাবে ব্যবহার করা হয়, এটি উইন্ডোজ 7/8/10, পাঁচ-পয়েন্ট টাচ, ড্রাইভার-মুক্ত সমর্থন করে।
TFT প্রদর্শন বৈশিষ্ট্য:
| প্যারামিটার | স্পেসিফিকেশন | ইউনিট | মন্তব্য |
| সক্রিয় এলাকা | 127.008 (H) × 127.008 (V) | মিমি | বৃত্ত |
| পিক্সেলের সংখ্যা | 1080(H) RGB × 1080(V) | পিক্সেল | |
| পিক্সেল পিচ | 0.1176 (H) × 0.1176 (V) | মিমি | |
| পিক্সেল ব্যবস্থা | 1 পিক্সেল 2 ডোমেইন | ||
| প্রদর্শন রং | 16.7 এম | রঙ | |
| কালার গামুট | 80% (মিনিমাম) 86% (টাইপ।) | ||
| প্রদর্শন মোড | সাধারণত কালো ট্রান্সমিসিভ মোড | ||
| মাত্রিক রূপরেখা | 143 (H) × 140(V) × 4.2(D) | মিমি | |
| দেখার দিক (মানুষের চোখ) | U/D/L/R বিনামূল্যে দেখার দিকনির্দেশ | নোট 1,2 |
দ্রষ্টব্য: 1. U/D/L/R দিকে, দেখার কোণ একই;
দ্রষ্টব্য: 2. TFT এবং CF LC Algin দিকনির্দেশনা
| সংস্করণ | 01 | ||
| সংকেত সমর্থিত | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| স্পর্শ | ইউএসবি স্ট্যান্ডার্ড | ||
| ভিজিএ | সমর্থন করে না | ||
| মেইনবোর্ডে ইন্টারফেস | ইনপুট | HDMI | একটি প্রকার HDMI প্যাচ মহিলা 19Pin প্যাচ (অনুভূমিক) |
| ইউএসবি | MICRO 5P USB মহিলা B টাইপ 5.9MM (অনুভূমিক) | ||
| ইয়ারফোন ইন্টারফেস | NC | ||
| টাচ ইন্টারফেস | 6 পিন | FPC-0.5-6PIN (অনুভূমিক) | |
| ডিসপ্লে ইন্টারফেস | 49 পিন | FPC-0.5-50PIN (অনুভূমিক) | |
| শ্রুতি | অডিও আউটপুট | 8Ω1.5W | 4PIN-1.25 H1.8 অতি-পাতলা মহিলা আসন (অনুভূমিক) |
| পাওয়ার সাপ্লাই | ক্ষমতা ইনপুট | USB ইনপুট 5V(+/-0.5V) | |
| প্রদর্শন VOP | 3.3V | ||
| পাওয়ার অপারেশন | প্রদর্শন ক্ষমতা | ||
| মেইনবোর্ড স্ট্যান্ডবাই পাওয়ার খরচ | ~0.25W | ||
| ওএসডি মেনু | মেনু (সংরক্ষিত) | উজ্জ্বলতা, বৈসাদৃশ্য, অটো কারেকশন, ফেজ, ক্লক, ফিল্ড পজিশন, ফাংশন সেটিং, রিসেট ইত্যাদি। | |
| ভাষা (সংরক্ষিত) | চাইনিজ, ইংরেজি, ফ্রেঞ্চ, জার্মান, ইতালিয়ান, স্প্যানিশ, রাশিয়ান, কোরিয়ান, জাপানিজ ইত্যাদি। | ||
| বোতাম (সংরক্ষিত) | পাওয়ার, মেনু, উপরে, নিচে, প্রস্থান করুন | ||

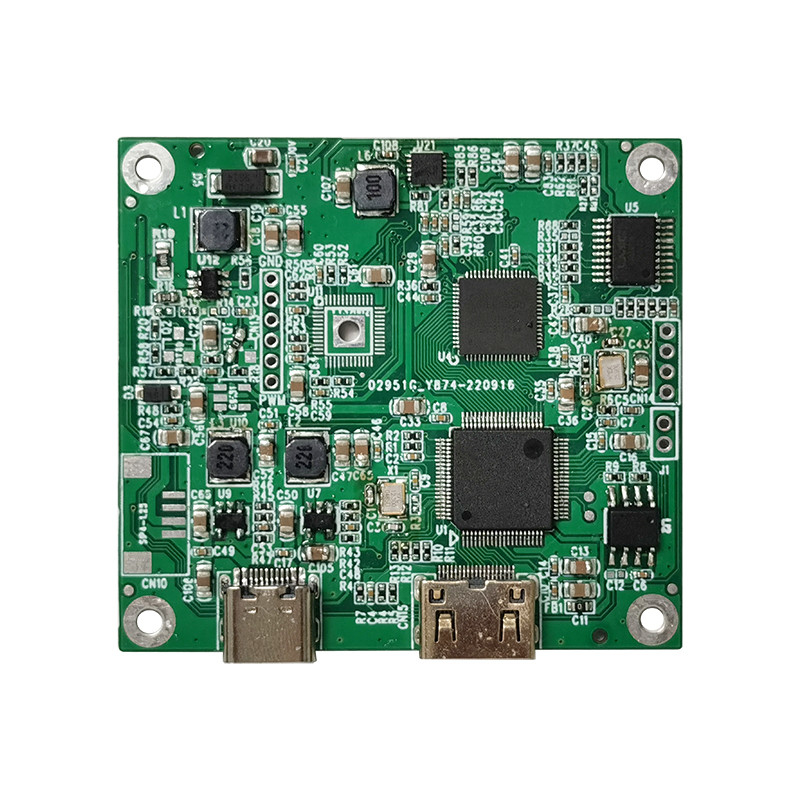

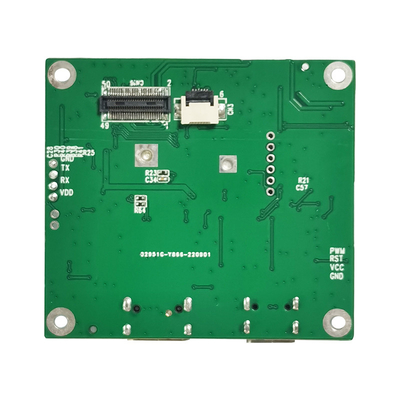

HDMI 5 ইঞ্চি ডিসপ্লে, 5 ইঞ্চি PCAP TFT ডিসপ্লেপণ্যের ছবি
HDMI ইন্টারফেস পিন সংজ্ঞা
| 1 | TMDS ডেটা2+ |
| 2 | TMDS DATA2 শিল্ডেড |
| 3 | TMDS ডেটা2- |
| 4 | TMDS ডেটা1+ |
| 5 | TMDS DATA1 শিল্ডেড |
| 6 | TMDS ডেটা1- |
| 7 | TMDS ডেটা0+ |
| 8 | TMDS DATA0 শিল্ডেড |
| 9 | TMDS ডেটা0- |
| 10 | TMDS ডেটা ক্লক+ |
| 11 | TMDS ডেটা ঘড়ি রক্ষিত |
| 12 | TMDS ডেটা ঘড়ি- |
| 13 | সিইসি (ভোক্তা ইলেকট্রনিক্স নিয়ন্ত্রণ ঐচ্ছিক) |
| 14 | সংরক্ষিত (কেবলে কিন্তু ডিভাইসে NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | ডিডিসি/সিইসি গ্রাউন্ড |
| 18 | +5V (বিদ্যুৎ সরবরাহ) |
| 19 | হট অদলবদল প্রোব তারের |
USB(5V) পিন সংজ্ঞা
| 1 | ভিসিসি |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | জিএনডি |
ইউএসবি টিপি পিন সংজ্ঞা
| 1 | ভিসিসি |
| 2 | ডি- |
| 3 | ডি+ |
| 4 | NC |
| 5 | জিএনডি |
টাচ প্যানেল পিন সংজ্ঞা
| 1 | ভিডিডি | |
| 2 | জিএনডি | |
| 3 | টিপি-আইএনটি | |
| 4 | টিপি-আরএসটি | |
| 5 | টিপি-এসসিএল | |
| 6 | টিপি-এসডিএ |
