পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7 ইঞ্চি HDMI ডিসপ্লে | রেজোলিউশন: | 800*480 |
|---|---|---|---|
| CTP ইন্টারফেস: | ইউএসবি থেকে আইআইসি | মানানসই: | রাস্পবেরি পাই, বিবি ব্ল্যাক, ব্যানানা পাই |
| সমর্থন: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | সারফেস লুমিনেন্স: | 300 cd/m2 - 1000 cd/m2 |
| স্পর্শ পর্দা: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | LED জীবনকাল: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 800x480 7 ইঞ্চি HDMI ডিসপ্লে,রাস্পবেরি পাই 7 ইঞ্চি HDMI ডিসপ্লে,800x480 ইন্ডাস্ট্রিয়াল TFT ডিসপ্লে |
||
HDMI 7 ইঞ্চি ডিসপ্লে, 7 ইঞ্চি PCAP TFT ডিসপ্লে
SFRA700H-800480ACT-01 হল একটি HDMI TFT LCD মডিউল যা TFT LCD, PCAP টাচ এবং ড্রাইভিং বোর্ডকে সমন্বিত করে।
1. 4.3 ইঞ্চি আইপিএস স্ক্রিন, হার্ডওয়্যার রেজোলিউশন 800×480 ডট রেজোলিউশন।
2. ক্যাপাসিটিভ 5-পয়েন্ট স্পর্শ নিয়ন্ত্রণ।
3. টেম্পারড গ্লাস ক্যাপাসিটিভ টাচ প্যানেল, >=6H এর কঠোরতা।
4. সাপোর্ট Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 এর জন্য ঐচ্ছিক অ্যাডাপ্টার DSI-Cable-15cm প্রয়োজন।
5. 60Hz পর্যন্ত রিফ্রেশ রেট সহ রাস্পবেরি পাই এর DSI ইন্টারফেসের মাধ্যমে সরাসরি LCD চালান।
6. রাস্পবেরি পাই এর সাথে ব্যবহার করা হলে, রাস্পবেরি পাই OS/Ubuntu/Kali এবং Retropie সমর্থিত, ড্রাইভ-মুক্ত।
7. সফ্টওয়্যারের মাধ্যমে ব্যাকলাইট উজ্জ্বলতা নিয়ন্ত্রণের জন্য সমর্থন।
| কীওয়ার্ড: | 7 ইঞ্চি HDMI ডিসপ্লে | রেজোলিউশন: | 800*480 |
|---|---|---|---|
| CTP ইন্টারফেস: | ইউএসবি থেকে আইআইসি | মানানসই: | রাস্পবেরি পাই, বিবি ব্ল্যাক, কলা পাই |
| সমর্থন: | HDMI1.3,HDMI1.4,HDCP1.4,HDCP2.2 | পৃষ্ঠের আলো: | 300 Cd/m2 - 1000 Cd/m2 |
| টাচ স্ক্রীন: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প: | -20℃ থেকে +70℃ | সম্মতি: | রিচ এবং RoHS অনুগত |
| সংস্করণ | 01 | ||
| সংকেত সমর্থিত | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| স্পর্শ | ইউএসবি স্ট্যান্ডার্ড | ||
| ভিজিএ | সমর্থন করে না | ||
| মেইনবোর্ডে ইন্টারফেস | ইনপুট | HDMI | একটি প্রকার HDMI প্যাচ মহিলা 19Pin প্যাচ (অনুভূমিক) |
| ইউএসবি | MICRO 5P USB মহিলা B টাইপ 5.9MM (অনুভূমিক) | ||
| ইয়ারফোন ইন্টারফেস | NC | ||
| টাচ ইন্টারফেস | 6 পিন | FPC-0.5-6PIN (অনুভূমিক) | |
| ডিসপ্লে ইন্টারফেস | আরজিবি 50 পিন | FPC-0.5-50PIN (অনুভূমিক) | |
| শ্রুতি | অডিও আউটপুট | 8Ω1.5W | 4PIN-1.25 H1.8 অতি-পাতলা মহিলা আসন (অনুভূমিক) |
| পাওয়ার সাপ্লাই | ক্ষমতা ইনপুট | USB ইনপুট 5V(+/-0.5V) | |
| প্রদর্শন VOP | 3.3V | ||
| পাওয়ার অপারেশন | প্রদর্শন ক্ষমতা | ||
| মেইনবোর্ড স্ট্যান্ডবাই পাওয়ার খরচ | ~0.25W | ||
| ওএসডি মেনু | মেনু (সংরক্ষিত) | উজ্জ্বলতা, বৈসাদৃশ্য, অটো কারেকশন, ফেজ, ক্লক, ফিল্ড পজিশন, ফাংশন সেটিং, রিসেট ইত্যাদি। | |
| ভাষা (সংরক্ষিত) | চাইনিজ, ইংরেজি, ফ্রেঞ্চ, জার্মান, ইতালিয়ান, স্প্যানিশ, রাশিয়ান, কোরিয়ান, জাপানিজ ইত্যাদি। | ||
| বোতাম (সংরক্ষিত) | পাওয়ার, মেনু, উপরে, নিচে, প্রস্থান করুন | ||

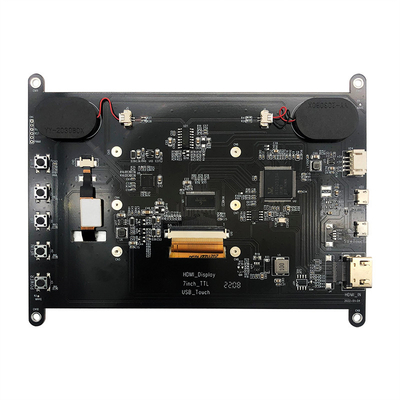

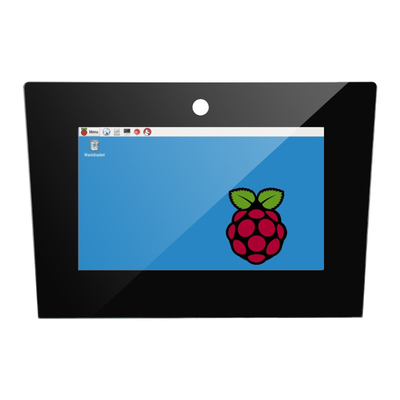

HDMI 7 ইঞ্চি ডিসপ্লে, 7 ইঞ্চি PCAP TFT ডিসপ্লেপণ্যের ছবি
HDMI ইন্টারফেস পিন সংজ্ঞা
| 1 | TMDS ডেটা2+ |
| 2 | TMDS DATA2 শিল্ডেড |
| 3 | TMDS ডেটা2- |
| 4 | TMDS ডেটা1+ |
| 5 | TMDS DATA1 শিল্ডেড |
| 6 | TMDS ডেটা1- |
| 7 | TMDS ডেটা0+ |
| 8 | TMDS DATA0 শিল্ডেড |
| 9 | TMDS ডেটা0- |
| 10 | TMDS ডেটা ক্লক+ |
| 11 | TMDS ডেটা ঘড়ি রক্ষিত |
| 12 | TMDS ডেটা ঘড়ি- |
| 13 | সিইসি (ভোক্তা ইলেকট্রনিক্স নিয়ন্ত্রণ ঐচ্ছিক) |
| 14 | সংরক্ষিত (কেবলে কিন্তু ডিভাইসে NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | ডিডিসি/সিইসি গ্রাউন্ড |
| 18 | +5V (বিদ্যুৎ সরবরাহ) |
| 19 | হট অদলবদল প্রোব তারের |
USB(5V) পিন সংজ্ঞা
| 1 | ভিসিসি |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | জিএনডি |
ইউএসবি টিপি পিনের সংজ্ঞা
| 1 | ভিসিসি |
| 2 | ডি- |
| 3 | ডি+ |
| 4 | NC |
| 5 | জিএনডি |
স্পিকার ইন্টারফেস পিন সংজ্ঞা
| 1 | ROUT+ |
| 2 | রাউট- |
| 3 | লাউট- |
| 4 | LOUT+ |
6,এলসিডি পিনের সংজ্ঞা
| 1 |
ভিএলইডি+
|
LED ব্যাকলাইটের জন্য শক্তি (অ্যানোড)
|
| 2 |
ভিএলইডি+
|
LED ব্যাকলাইটের জন্য শক্তি (অ্যানোড)
|
| 3 |
ভিএলইডি-
|
LED ব্যাকলাইটের জন্য শক্তি (ক্যাথোড)
|
| 4 |
ভিএলইডি-
|
LED ব্যাকলাইটের জন্য শক্তি (ক্যাথোড)
|
| 5 |
জিএনডি
|
ক্ষমতা স্থল
|
| 6 |
VCOM
|
সাধারণ ভোল্টেজ
|
| 7 |
ডিভিডিডি
|
ডিজিটাল সার্কিটের জন্য শক্তি
|
| 8 |
মোড
|
DE/SYNC মোড নির্বাচন করুন
|
| 9 |
ডি.ই
|
ডেটা ইনপুট সক্ষম করুন
|
| 10 |
ভিএস
|
উল্লম্ব সিঙ্ক ইনপুট
|
| 11 |
এইচ.এস
|
অনুভূমিক সিঙ্ক ইনপুট
|
| 12 |
B7
|
নীল তথ্য (MSB)
|
| 13 |
B6
|
নীল তথ্য
|
| 14 |
B5
|
নীল তথ্য
|
| 15 |
B4
|
নীল তথ্য
|
| 16 |
B3
|
নীল তথ্য
|
| 17 |
B2
|
নীল তথ্য
|
| 18 |
B1
|
নীল তথ্য
|
| 19 |
B0
|
নীল ডেটা (এলএসবি)
|
| 20 |
G7
|
সবুজ তথ্য (MSB)
|
| 21 |
G6
|
সবুজ তথ্য
|
| 22 |
G5
|
সবুজ তথ্য
|
| 23 |
G4
|
সবুজ তথ্য
|
| 24 |
G3
|
সবুজ তথ্য
|
| 25 |
জি 2
|
সবুজ তথ্য
|
| 26 |
জি 1
|
সবুজ তথ্য
|
| 27 |
G0
|
সবুজ তথ্য (LSB)
|
| 28 |
R7
|
লাল তথ্য (MSB)
|
| 29 |
R6
|
লাল তথ্য
|
| 30 |
R5
|
লাল তথ্য
|
| 31 |
R4
|
লাল তথ্য
|
| 32 |
R3
|
লাল তথ্য
|
| 33 |
R2
|
লাল তথ্য
|
| 34 |
R1
|
লাল তথ্য
|
| 35 |
R0
|
লাল তথ্য (LSB) |
| 36 |
জিএনডি
|
ক্ষমতা স্থল
|
| 37 |
ডিসিএলকে
|
নমুনা ঘড়ি
|
| 38 |
জিএনডি
|
ক্ষমতা স্থল
|
| 39 |
এল/আর
|
বাম/ডান নির্বাচন
|
| 40 |
U/D
|
উপরে/নীচ নির্বাচন
|
| 41 |
ভিজিএইচ
|
ভোল্টেজের উপর গেট
|
| 42 |
ভিজিএল
|
গেট বন্ধ ভোল্টেজ
|
| 43 |
এভিডিডি
|
এনালগ সার্কিটের জন্য শক্তি
|
| 44 |
রিসেট
|
গ্লোবাল রিসেট পিন।
|
| 45 |
NC
|
সংযোগ নেই
|
| 46 |
VCOM
|
সাধারণ ভোল্টেজ
|
| 47 |
ডিআইটিএইচবি
|
ডিথারিং ফাংশন
|
| 48 |
জিএনডি
|
ক্ষমতা স্থল
|
| 49 |
NC
|
সংযোগ নেই
|
| 50 |
NC
|
সংযোগ নেই
|
টাচ প্যানেল পিন সংজ্ঞা
| 1 | ভিডিডি | |
| 2 | জিএনডি | |
| 3 | টিপি-আইএনটি | |
| 4 | টিপি-আরএসটি | |
| 5 | টিপি-এসসিএল | |
| 6 | টিপি-এসডিএ |
