ই-পেপার মডিউল ডিজিটাল ডিসপ্লে 1.54" 3 রঙের ইপিডি 24 পিন ইএসএল ই-ইঙ্ক 200 * 200 ডট এসপিআই ইন্টারফেস অপটিক্স সমস্ত দেখার কোণ

ই-কালি 1.54 ইঞ্চি 200 * 200 ডট এসপিআই ইন্টারফেস, 1.54" 3 রঙের ইপিডি 24 পিন ইএসএল ই-পেপার মডিউল ডিজিটাল প্রদর্শন

ই-ইঙ্ক ডিসপ্লে 1.54 ইঞ্চি, ইপিডি 1.54 ইঞ্চি স্ক্রিন বর্ণনা

SAEF প্রযুক্তি SFEPD154B-7099A-BWR একটি অ্যাক্টিভ ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে ((AM EPD), ইন্টারফেস এবং একটি রেফারেন্স সিস্টেম ডিজাইনের সাথে। 1.54 ′′ সক্রিয় এলাকায় 200x200 পিক্সেল রয়েছে,এবং 2-বিট পূর্ণ প্রদর্শন ক্ষমতা আছেমডিউলটি একটি টিএফটি-অ্যারে ড্রাইভিং ইলেক্ট্রোফোরেটিক ডিসপ্লে, যার মধ্যে গেট বাফার, উত্স বাফার, এসপিআই ইন্টারফেস, টাইমিং কন্ট্রোল লজিক, দোলক, ডিসি-ডিসি, এসআরএএম, এলইউটি, ভিসিওএম সহ ইন্টিগ্রেটেড সার্কিট রয়েছে।মডিউল পোর্টেবল ইলেকট্রনিক ডিভাইসে ব্যবহার করা যেতে পারেযেমন ইলেকট্রনিক শেল্ফ লেবেল (ইএসএল) সিস্টেম।

বৈশিষ্ট্য

1 a-Si TFT সক্রিয় ম্যাট্রিক্স ইলেকট্রনিক পেপার ডিসপ্লে (EPD)
2 রেজোলিউশনঃ 200 x 200
3 অতি কম শক্তি খরচ
4 সুপার ওয়াইড ভিউ অঙ্গন - প্রায় 180°
5 অতিরিক্ত পাতলা এবং হালকা
6 এসপিআই ইন্টারফেস
7 RoHS মেনে চলুন

অপারেটিং তাপমাত্রা

অপারেশন তাপমাত্রা -0-50C, সঞ্চয় তাপমাত্রা -20-60C. 90 %RH Max. (Ta 40 oC), যেখানে Ta হল পরিবেষ্টিত তাপমাত্রা।

ভিজা বাল্বের তাপমাত্রা সর্বোচ্চ ৩৯ oC হওয়া উচিত (Ta > ৪০ oC) । পরিবেশের পরম নামকরণে কোন ঘনীভবন বা ঠাণ্ডা নেই।

প্যানেল প্রদর্শন পৃষ্ঠের তাপমাত্রা 0 oC Min. এবং 50oC Max. হতে হবে। রিফ্রেশ সময় অপারেটিং তাপমাত্রা উপর নির্ভর করে।
ই-ইঙ্ক উপাদান আর্দ্রতা এবং ইউভি সংবেদনশীল। The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingযদিও ডিসপ্লেগুলি সম্পূর্ণ নির্দিষ্ট অপারেটিং পরিবেশে ওয়ারেন্টি সময়ের জন্য স্পেসিফিকেশন অনুযায়ী কাজ করার জন্য রেট করা হয়, স্টোরেজ শর্ত যত ভাল,ই-ইঙ্ক ডিসপ্লে যত ভালো হবে. অন্যান্য আর্দ্রতা এবং UV সংবেদনশীল উপাদানগুলির মতো, আমরা আমাদের প্রদর্শনগুলি তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণের পরিবেশে সংরক্ষণ করার পরামর্শ দিই, এবং যখনই সম্ভব,উপরের সংজ্ঞায়িত সর্বোত্তম সঞ্চয়স্থানের শর্তে, সূর্যের আলো থেকে দূরে, তাদের কর্মক্ষমতা অপ্টিমাইজ করার জন্য.


সতর্কতা
(1) ইপিডি প্যানেল / মডিউলটি কাঁচ এবং প্লাস্টিকের মতো ভঙ্গুর উপকরণ থেকে তৈরি করা হয় এবং যদি পড়ে যায় তবে এটি ভেঙে যেতে পারে বা ফাটতে পারে। দয়া করে সাবধানতার সাথে পরিচালনা করুন।ইপিডি প্যানেলের উপর বাঁকানো বা বাঁকানোর মতো শক্তি প্রয়োগ করবেন না.
(২) এটি একটি পরিষ্কার কাজের এলাকায় ইপিডি প্যানেলগুলি একত্রিত বা ইনস্টল করার পরামর্শ দেওয়া হয়। ধুলো এবং তেল ইলেকট্রিক শর্টস বা ক্ষতিগ্রস্ত / স্ক্র্যাচ / ব্রেক প্রতিরক্ষামূলক শীট ফিল্ম হতে পারে।
(৩) ইপিডি প্যানেলের উপর চাপ প্রয়োগ করবেন না যাতে এটি ক্ষতিগ্রস্ত না হয়।
(৪) ইপিডি প্যানেলটি কাজ করার সময় ইন্টারফেস সংযোগকারীটি সংযুক্ত বা সংযোগ বিচ্ছিন্ন করবেন না।
(৫) দয়া করে FPC এর মত ইন্টারফেস ক্যাবল সংযুক্ত করার সময় আপনার আঙুল দিয়ে বেজেলকে সমর্থন করুন।
(৬) ইপিডি প্যানেল/মডিউল একত্রে রাখবেন না।
(7) FPC কে গ্লাসের প্রান্তে চাপবেন না অথবা FPC কে 90° পর্যন্ত উপরে / নিচে টেনে আনবেন না।
(৮) FPC লিড সংযোগকারী স্পর্শ করবেন না।
(৯) আইসির সংযুক্তি এলাকা স্পর্শ করবেন না। এটি টিএফটি লিডকে স্ক্র্যাচ করতে পারে বা আইসির ফাংশনকে ক্ষতিগ্রস্থ করতে পারে।
(10) হ্যান্ডলিং এবং সমাবেশের সময় একটি কব্জি স্ট্র্যাপ (গ্রাউন্ডিং সংযোগ) ব্যবহার করুন।সেমিকন্ডাক্টর ডিভাইসগুলি ইপিডি প্যানেল / মডিউলে অন্তর্ভুক্ত রয়েছে এবং এগুলি কোনও বৈদ্যুতিন স্ট্যাটিক ডিসচার্জ (ইএসডি) রোধ করতে সাবধানতার সাথে পরিচালনা করা উচিত. (ইএসডি ঝুঁকি কমাতে সমাবেশ অপারেশনে একটি আইওন ফ্যান প্রয়োজন হতে পারে)
(11) EPD প্যানেল / মডিউলটি নির্দিষ্ট পরিবেশে এবং মূল প্যাকেজিং বাক্সে সংরক্ষণ করুন যাতে স্ক্র্যাচিং এড়ানো যায় এবং মূল কার্যকারিতা বজায় রাখা যায়।
(১২) ইপিডি প্যানেলটি বিচ্ছিন্ন বা পুনরায় একত্রিত করবেন না।
(১৩) পরিষ্কারের জন্য রাসায়নিক ছাড়া একটি নরম শুকনো কাপড় ব্যবহার করুন। দয়া করে পরিষ্কারের জন্য জোর করে চাপবেন না কারণ সুরক্ষা শীট ফিল্মের পৃষ্ঠটি খুব নরম এবং শক্ত লেপ ছাড়াই।এই আচরণটি সুরক্ষা শীট উপর খাঁজ বা স্ক্র্যাচ করতে পারে.
(১৪) ইপিডি প্যানেলে আর্দ্রতা প্রবেশ না করার জন্য দয়া করে সতর্ক থাকুন, যা অপারেশনের সময় ক্ষতি হতে পারে।
(১৫) এটি নিম্ন তাপমাত্রা অপারেশন পণ্য। ইপিডি প্যানেলের পৃষ্ঠের উপর তুষারপাত বা শিশির তৈরি করতে দয়া করে তাপমাত্রা ভিন্ন।ইপিডি প্যানেলের পৃষ্ঠের উপর তুষারপাত বা শিশিরের কারণে আর্দ্রতা ইপিডি প্যানেলের মধ্যে প্রবেশ করতে পারে, এবং ইপিডি প্যানেল ক্ষতি করে।
(১৬) যদি EPD প্যানেল/মডিউল প্রতি ২৪ ঘণ্টায় রিফ্রেশ না করা হয়, তাহলে “Ghosting” বা “Image Sticking” নামে পরিচিত একটি ঘটনা ঘটতে পারে।ব্যবহারের ক্ষেত্রে গ্রাহককে ESL / EPD ট্যাগটি প্রতি 24 ঘন্টায় রিফ্রেশ করার পরামর্শ দেওয়া হয়।. এই সমস্যা এড়ানোর জন্য গ্রাহককে সম্পূর্ণ সাদা ছবির সাথে ESL / EPD ট্যাগ পাঠানোর বা সংরক্ষণ করার পরামর্শ দেওয়া হয়
(17) উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা, সূর্যালোক বা ফ্লুরোসেন্ট আলো ইপিডি প্যানেলের কার্যকারিতা হ্রাস করতে পারে। দয়া করে সুরক্ষিত ইপিডি প্যানেলকে উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা,সূর্যের আলো, অথবা দীর্ঘ সময়ের জন্য ফ্লুরোসেন্ট।
(18) প্যানেল আইডি নম্বর চিহ্নিত করার জন্য ব্যবহৃত লেবেল কালিটি দ্রাবক দ্বারা সহজেই মুছে ফেলা হয়। দয়া করে ইপিডি প্যানেল পরিষ্কার করতে দ্রাবক ব্যবহার করবেন না।
(19) ইপিডি ভ্যাকুয়াম প্যাক করা হয়।
(20) BOE এবং গ্রাহকের অনুমোদনের আগে, পণ্য এবং পণ্যের স্পেসিফিকেশনগুলি নোটিশ ছাড়াই পরিবর্তিত হতে পারে।চূড়ান্ত নকশার আগে আপনি সর্বশেষ পণ্য মান বা স্পেসিফিকেশন পেয়েছেন তা নিশ্চিত করুন, ক্রয় বা ব্যবহার।
(২১) BOE তার পণ্যগুলির উচ্চমানের এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য সর্বাত্মক প্রচেষ্টা করে। contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, যেমন মহাকাশ, বিমানচালনা, পারমাণবিক শক্তি, জ্বলন নিয়ন্ত্রণ, পরিবহন, ট্রাফিক, নিরাপত্তা সরঞ্জাম বা জীবন সমর্থনকারী চিকিৎসা সরঞ্জাম।
(২২) আপনার অ্যাপ্লিকেশনটি এমনভাবে ডিজাইন করুন যাতে পণ্যটি SAEF দ্বারা গ্যারান্টিযুক্ত পরিসীমাগুলির মধ্যে ব্যবহার করা হয়, বিশেষত সর্বাধিক নামকরণ, অপারেটিং সরবরাহ ভোল্টেজ পরিসীমা, তাপ বিকিরণের বৈশিষ্ট্য,ইনস্টলেশনের অবস্থা এবং অন্যান্য বৈশিষ্ট্য. SAEF গ্যারান্টিযুক্ত পরিসরের বাইরে ব্যবহারের সময় ব্যর্থতা বা ক্ষতির জন্য দায়বদ্ধ নয়। এমনকি গ্যারান্টিযুক্ত পরিসরের মধ্যেও,অর্ধপরিবাহী ডিভাইসে সাধারণত পূর্বাভাসযোগ্য ব্যর্থতার হার বা ব্যর্থতার মোড বিবেচনা করুন এবং ব্যর্থতা সেফগুলির মতো সিস্টেমিক ব্যবস্থা গ্রহণ করুন, যাতে এসএইএফ পণ্য অন্তর্ভুক্ত সরঞ্জামগুলি এসএইএফ পণ্যটির ব্যবহারের কারণে শারীরিক আঘাত, আগুন বা অন্যান্য ফলস্বরূপ ক্ষতির কারণ হয় না।
(২৩) এই পণ্যটি বিকিরণ প্রতিরোধের জন্য ডিজাইন করা হয়নি

ই-ইঙ্ক স্ক্রিন সমৃদ্ধ অ্যাপ্লিকেশন দৃশ্যকল্প আছে, এবং বি / সি শেষ দুই চাকা ড্রাইভ হয়

একটি নতুন প্রদর্শন প্রযুক্তি হিসাবে, ই-পেপার সমতল প্যানেল প্রদর্শনের ক্ষেত্রে টার্মিনাল অ্যাপ্লিকেশন দৃশ্যকল্প প্রসারিত করে।ই-পেপার মূলত এক ধরনের ফ্ল্যাট প্যানেল প্রদর্শন প্রযুক্তি, ই-ইঙ্ক স্ক্রিন নামেও পরিচিত, যা কাগজে মুদ্রণ এবং লেখার চাক্ষুষ উপলব্ধি অনুকরণ করতে পারে। ই-কাগজ পণ্যগুলির নমনীয়তা, অতি পাতলা,এবং এমনকি যখন শক্তি বন্ধ করা হয় প্রদর্শন বজায় রাখতে পারেন, এবং এর মূল বৈশিষ্ট্য হ'ল কম শক্তি খরচ এবং চাক্ষুষ স্বাস্থ্য, যা একটি নতুন ডিসপ্লে প্রযুক্তি বলা যেতে পারে যা "ছোট তবে সুন্দর"।

ই-ইঙ্ক স্ক্রিন পণ্যগুলির বৈশিষ্ট্যগুলি অসামান্য এবং ডাউনস্ট্রিম অ্যাপ্লিকেশন দৃশ্যগুলি দ্রুত প্রসারিত হচ্ছে।ই-পেপার সম্পর্কিত পণ্যগুলির বৈশিষ্ট্যগুলি কাগজের মতো প্রতিস্থাপন এবং কম শক্তি খরচকে কেন্দ্র করে1) সি-এন্ড পণ্যগুলি ই-বুক পাঠককে মূল হিসাবে গ্রহণ করে,নোটবুক এবং কম্পিউটার মনিটর পর্যন্ত বিস্তৃত, ঘড়ি ব্রেসলেট এবং অন্যান্য পরিধানযোগ্য পণ্য, স্মার্ট হোম এবং অন্যান্য অ্যাপ্লিকেশন ক্ষেত্র;এবং পণ্যটি নিম্ন-শক্তির আইওটি খুচরা বাজারকে প্রধান অ্যাপ্লিকেশন স্কেনার হিসাবে গ্রহণ করে, এবং স্মার্ট খুচরা, স্মার্ট লজিস্টিক, স্মার্ট পরিবহন, স্মার্ট শিল্প, স্মার্ট স্বাস্থ্যসেবা এবং স্মার্ট শিক্ষা ক্ষেত্রে প্রসারিত হয়।

মাইক্রো-ইনক্যাপসুলেশন ইলেক্ট্রোফোরেসিস প্রযুক্তি ইলেকট্রনিক কালি স্ক্রিন প্রদর্শনের মূলধারার অবস্থান দখল করে। ই-কালি স্ক্রিনের মূল প্রযুক্তি হল ডিসপ্লে মডিউল স্কিম,যার মধ্যে মাইক্রোক্যাপসুল ইলেক্ট্রোফোরেসিস প্রযুক্তি প্রধান প্রবাহের স্কিমপ্রোডাক্ট ডিজাইনটি একটি টিএফটি সাবস্ট্র্যাট এবং দুটি স্তরের ইলেক্ট্রোড নিয়ে গঠিত, যা ধনাত্মকভাবে চার্জযুক্ত কালো কণা এবং নেতিবাচকভাবে চার্জযুক্ত সাদা কণার মধ্যে স্যান্ডউইচ করা হয়।এই প্রযুক্তি ইতিবাচক এবং নেতিবাচক আকর্ষণ নীতি ব্যবহার করে, পিক্সেলগুলিকে কালো বা সাদা প্রদর্শনের জন্য নিয়ন্ত্রণ করার জন্য ইলেক্ট্রোড প্রয়োগ করে,এবং আপনি শীর্ষ প্রদর্শন এলাকা থেকে ধূসর প্রদর্শন কালো বা সাদা কণা অবস্থান নিয়ন্ত্রণ করতে ভোল্টেজ আকার সামঞ্জস্য করতে পারেন.

টার্মিনাল অ্যাপ্লিকেশনের চাহিদা দ্বারা চালিত, ই-ইঙ্ক স্ক্রিনের বাজার দ্রুত বৃদ্ধির একটি সময়ের সূচনা করেছে।বিশ্বব্যাপী ই-ইঙ্ক স্ক্রিনের বাজারের মোট আকার ছিল ৩ মার্কিন ডলার২০২১ সালে এটি ১.১ বিলিয়ন মার্কিন ডলার হবে এবং ২০২৬ সালে ২০.৩৪ বিলিয়ন মার্কিন ডলার হবে বলে আশা করা হচ্ছে। ২০২১ থেকে ২০২৬ সাল পর্যন্ত এর compound annual growth rate হবে ৪৫.৬২%।২০২১ সালে ভোক্তা ইলেকট্রনিক্সের বাজার শেয়ার সবচেয়ে বেশিমর্ডর গোয়েন্দা পরিসংখ্যান এবং পূর্বাভাসের সাথে মিলিয়ে,অন্যান্য শেষ ব্যবহারের বাজারের বৃদ্ধির হার পূর্বাভাস সময়ের মধ্যে শেষ ব্যবহারের সমস্ত সেগমেন্টের মধ্যে সর্বোচ্চ স্তরে থাকবে২০২১ থেকে ২০২৬ সালের মধ্যে এই বৃদ্ধির হার ৫২.২০%।

ই-ইঙ্ক স্ক্রিন শিল্পের আপস্ট্রিম ঘনত্ব বেশি, মিডস্ট্রিম ক্ষেত্রে শিল্প ক্লাস্টারগুলির বৈশিষ্ট্য ক্রমবর্ধমান বিশিষ্ট হয়ে উঠছে,এবং ডাউনস্ট্রিম টার্মিনাল ব্র্যান্ডগুলি বৈচিত্র্যময় হয়ডায়াফ্রাগম প্রস্তুতকারকদের উপর প্রভাব ফেলেছে তাইওয়ানের ইউয়ানটাই টেকনোলজি তার শীর্ষস্থানীয় প্রযুক্তি সহ এবং অন্যান্য সরবরাহকারীদের মধ্যে গুয়াংজু অওই ইলেকট্রনিক্স,যা সাধারণত অলিগোপল প্যাটার্ন দেখায়মিডস্ট্রিম মডিউল নির্মাতারা ইউয়ানটাই টেকনোলজি, বিওই, চিংইউ অপটোইলেকট্রনিক্স, ইয়াশি অপটোইলেকট্রনিক্স ইত্যাদির মতো শিল্প ক্লাস্টার গঠন করেছে।বিশ্বব্যাপী ই-পেপার মডিউল বাজারের ৯০% এরও বেশি, এবং ক্লাস্টারগুলির বৈশিষ্ট্যগুলি ক্রমবর্ধমানভাবে বিশিষ্ট হয়ে উঠছে। ডাউনস্ট্রিম টার্মিনাল নির্মাতাদের মধ্যে গ্রাহক ইলেকট্রনিক্স নির্মাতারা যেমন ঝাংইউই টেকনোলজি,ESL সমাধান প্রদানকারী যেমন Hanshow Technology, এবং অ্যাপ্লিকেশন সফটওয়্যার ব্র্যান্ড যেমন iFLYTEK এর সাথে, নির্মাতাদের ধরনগুলি বৈচিত্র্যময় হয়।

ই-ইনক স্ক্রিন পণ্যগুলির প্রদর্শন মডিউলের মূল্য একটি বিশিষ্ট অনুপাতের জন্য দায়ী এবং মধ্যম এবং আপস্ট্রিম ক্ষেত্রগুলি শিল্প শৃঙ্খলের মূল লিঙ্ক।উদাহরণস্বরূপ Kindle ই-বুক পাঠক গ্রহণ, ডিসপ্লে মডিউলগুলি পুরো মেশিনের হার্ডওয়্যার ব্যয়ের 40% এরও বেশি, তারপরে যোগাযোগ মডিউলগুলি প্রায় 20% এরও বেশি।প্রসেসর এবং সংশ্লিষ্ট চিপ প্রায় ২০%, এবং স্ট্রাকচারাল পার্টস, পিসিবি এবং অন্যান্য হার্ডওয়্যার পার্টস প্রায় 10% অবশিষ্ট অংশের জন্য দায়ী।আমরা বিশ্বাস করি যে শিল্প শৃঙ্খলের মধ্যম এবং উপরের অংশগুলি প্রতিযোগিতামূলক ল্যান্ডস্কেপের কেন্দ্রবিন্দু।, এবং ই-পেপার পণ্যগুলির ব্যাপক বাণিজ্যিকীকরণকে একক পণ্যগুলির অব্যাহত উচ্চমূল্যের দ্বারা সীমাবদ্ধ করা পরিস্থিতি ধীরে ধীরে ভেঙে যাবে।আমরা মূল্য শৃঙ্খলের মধ্যম এবং উপরের অংশে বিনিয়োগের সুযোগগুলিতে মনোনিবেশ করার পরামর্শ দিই.

প্রয়োগ

ইলেকট্রনিক শেল্ফ লেবেল সিস্টেম, ই-পেপার রিডার, ই-পেপার নোটবুক, মোবাইল ফোন, কম্পিউটার, মনিটর, পরিধানযোগ্য পণ্য,

1.54 ইঞ্চি ই-ইঙ্ক ডিসপ্লে 200 * 200 ডট রেজোলিউশন, এএম ইপিডি, আল্ট্রা লো পাওয়ার কনস্যুমেশন এসপিআই ইন্টারফেস

ই-ইঙ্ক ডিসপ্লে 1.54 ইঞ্চি, ইপিডি 1.54 ইঞ্চি পণ্যের অঙ্কন

1.54 ইঞ্চি ই-ইঙ্ক ডিসপ্লে 200 * 200 ডট রেজোলিউশন, এএম ইপিডি, আল্ট্রা লো পাওয়ার কনস্যুমেশন এসপিআই ইন্টারফেস

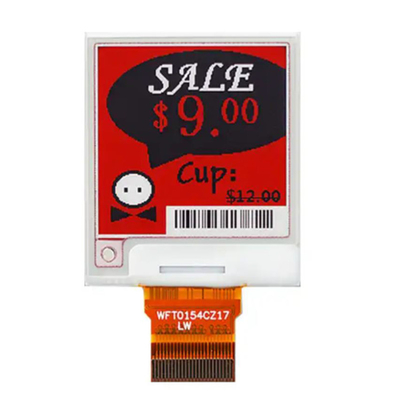

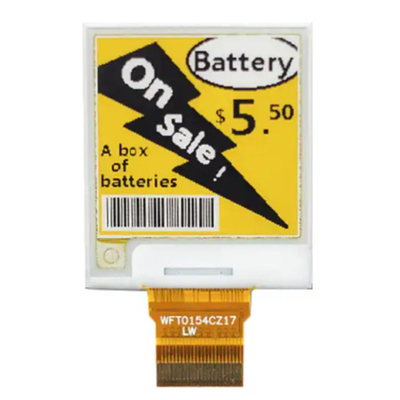

ই-ইঙ্ক ডিসপ্লে 1.54 ইঞ্চি, ইপিডি 1.54 ইঞ্চি পণ্যের ছবি
