পণ্যের বিবরণ:
|
| পণ্য: | কাস্টম STN ব্লু মোড এলসিডি ডিসপ্লে | প্রদর্শন মোড: | নেগেটিভ ট্রান্সমিসিভ |
|---|---|---|---|
| ড্রাইভিং কন্ডিশন: | 1/8 শুল্ক বা কাস্টমাইজযোগ্য | অপারেটিং ভোল্টেজ: | 3.0 ভোল্ট অথবা কাস্টমাইজযোগ্য |
| অপটিক্স: | 6:00 | প্রদর্শনের ধরন: | এসটিএন |
| আকার: | কাস্টমাইজযোগ্য | ব্যাকলাইট: | সাদা/অ্যাম্বার/নীল/হলুদ |
| অপারেটিং টেম্প: | -30°C থেকে +80°C | স্টোরেজ টেম্প।: | -35°C থেকে +85°C |
| সংযোগ: | ধাতব পিন সংযোগ | বিন্দু স্থান: | 0.1 মিমি |
| প্রতিক্রিয়া সময়: | 0.1 ms | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | কাস্টম STN এলসিডি প্যানেল |
||
কাস্টম STN এলসিডি প্যানেল, STN ব্লু মোড/ব্যাকগ্রাউন্ড হোয়াইট অক্ষর/ফন্ট ডিসপ্লে, মেটাল পিন সংযোগ
পণ্যের বৈশিষ্ট্যঃ
| পণ্যঃ | কাস্টম STN ব্লু মোড এলসিডি ডিসপ্লে | প্রদর্শন মোডঃ | নেগেটিভ ট্রান্সমিসিভ |
|---|---|---|---|
| ড্রাইভিং অবস্থাঃ | ১/৮ শুল্ক বা কাস্টমাইজযোগ্য | অপারেটিং ভোল্টেজঃ | 3.0 V অথবা কাস্টমাইজযোগ্য |
| অপটিক্সঃ | 6:00 | ডিসপ্লে টাইপঃ | এসটিএন |
| আকারঃ | কাস্টমাইজযোগ্য | ব্যাকলাইটঃ | সাদা / অ্যাম্বার / নীল / হলুদ |
| অপারেটিং তাপমাত্রাঃ | -30°C থেকে +80°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -35°C থেকে +85°C |
| সংযোগঃ | মেটাল পিন সংযোগ | ডট স্পেস: | 0.১ মিমি |
| প্রতিক্রিয়া সময়ঃ | 0১ সেকেন্ড | সম্মতিঃ | REACH & RoHS মেনে চলুন |
এসটিএন প্রযুক্তির মূলনীতি
এসটিএন টাইপের প্রদর্শন নীতিটি টিএন এর অনুরূপ, তবে টিএন টর্সনেল নেমাটিক ফিল্ড এফেক্টের সাথে তরল স্ফটিক অণুটি আক্রমণকারী আলোকে 90 ডিগ্রি ঘোরায়,যখন STN সুপার-টরশনাল নেমেটিক ফিল্ড এফেক্ট ইনসিডেন্ট লাইটকে 180 ~ 270 ডিগ্রি ঘুরিয়ে দেয়. এটি এখানে লক্ষ করা উচিত যে টিএন এলসিডি নিজেই হালকা এবং অন্ধকার (বা কালো এবং সাদা) এর দুটি পরিস্থিতি রয়েছে এবং রঙ পরিবর্তন করার কোনও উপায় নেই। তবে,যদি একটি রঙ ফিল্টার ঐতিহ্যগত একরঙের STN তরল স্ফটিক প্রদর্শন যোগ করা হয়, এবং একরঙের প্রদর্শন ম্যাট্রিক্সের (পিক্সেল) যেকোনো পিক্সেলকে তিনটি উপ-পিক্সেলের মধ্যে ভাগ করা হয়, লাল, সবুজ এবং নীল প্রাথমিক রঙগুলি রঙের ফিল্টারের মাধ্যমে প্রদর্শিত হয়,এবং তারপর পূর্ণ রঙ মোডের রং তিনটি প্রাথমিক রঙ অনুপাত এর সাদৃশ্য মাধ্যমে প্রদর্শিত হতে পারেএছাড়াও, টিএন টাইপ এলসিডি ডিসপ্লেগুলির স্ক্রিনের আকার ছোট, কিন্তু এসটিএন এর উন্নত প্রযুক্তি বিপরীতে অভাবের জন্য ক্ষতিপূরণ দিতে পারে।
এসটিএন-এলসিডি কাঠামো
এসটিএন-এলসিডি রঙিন স্ক্রিন মডিউলের অভ্যন্তরীণ কাঠামো, যার উপরের অংশটি একটি এলসিডি স্ক্রিন যা পোলারাইজার, গ্লাস এবং তরল স্ফটিক থেকে গঠিত,এবং নীচের অংশ একটি সাদা LED এবং একটি ব্যাকলাইট বোর্ড, যার মধ্যে এলসিডি ড্রাইভার আইসি এবং একটি নিম্ন ড্রপআউট নিয়ন্ত্রক (এলডিও) রয়েছে যা এলসিডি ড্রাইভার আইসির জন্য একটি স্থিতিশীল পাওয়ার সরবরাহ সরবরাহ করে, দুটি থেকে আটটি সাদা এলইডি এবং একটি বুস্ট নিয়ন্ত্রক আইসি এলইডি দ্বারা চালিত।
কিভাবে এলসিডি স্ক্রিন চালিত হয়
সহজ ম্যাট্রিক্স ড্রাইভ পদ্ধতি উল্লম্ব এবং অনুভূমিক ইলেক্ট্রোড গঠিত হয়, চালিত অংশটি অনুভূমিক ভোল্টেজ দ্বারা নিয়ন্ত্রিত হয়,এবং উল্লম্ব ইলেকট্রোড তরল স্ফটিক অণু ড্রাইভিং জন্য দায়ী. টিএন এবং এসটিএন টাইপ এলসিডি-তে, ব্যবহার করা বিশুদ্ধ ড্রাইভ ইলেক্ট্রোড পদ্ধতিটি এক্স এবং ওয়াই অক্ষের ক্রস ড্রাইভ, তাই যদি ডিসপ্লে অংশটি আরও বড় হয়ে যায়,কেন্দ্রীয় ইলেক্ট্রোডের প্রতিক্রিয়া সময় তুলনামূলকভাবে দীর্ঘ হতে পারে. এবং স্ক্রিন প্রদর্শন ধারাবাহিক করতে, সামগ্রিক গতি ধীর করা হবে. এটি সহজভাবে বলতে, এটা মনে হয় যে CRT মনিটরের পর্দা যথেষ্ট দ্রুত আপডেট করা হয় না, অর্থাৎ,ব্যবহারকারী স্ক্রিন ঝলকানি এবং লাফ অনুভব করবেঅথবা যখন আপনাকে দ্রুত 3D অ্যানিমেশন প্রদর্শন করতে হবে, কিন্তু ডিসপ্লের প্রদর্শন গতি বজায় রাখতে পারে না, প্রদর্শন বিলম্বিত হতে পারে। অতএব, প্রাথমিক এলসিডি মনিটরের কিছু আকারের সীমাবদ্ধতা ছিল,এবং তারা সিনেমা দেখতে বা 3D গেম খেলতে উপযুক্ত ছিল না.
সক্রিয় ম্যাট্রিক্স প্রতিটি উপাদান জন্য ইলেক্ট্রোড একটি সেট দ্বারা চালিত হয়, যা একটি DRAM লুপ মত একটি বিট, এবং ভোল্টেজ স্ক্যান করা হয় (বা একটি নির্দিষ্ট সময়ে চার্জ) প্রতিটি উপাদান অবস্থা প্রতিনিধিত্ব করতে।এই পরিস্থিতির উন্নতি করার জন্য, তরল স্ফটিক প্রদর্শন প্রযুক্তি পরে একটি সক্রিয়-ম্যাট্রিক্স অ্যাড্রেসিং দ্বারা চালিত হয়,যা অত্যন্ত উচ্চ রেজোলিউশনের সাথে একটি উচ্চ ডেটা ঘনত্ব তরল স্ফটিক প্রদর্শন প্রভাব অর্জন করার জন্য একটি আদর্শ ডিভাইস. পদ্ধতিটি হল পাতলা ফিল্ম প্রযুক্তির তৈরি একটি সিলিকন ট্রানজিস্টর ইলেক্ট্রোড ব্যবহার করা, এবং কোন প্রদর্শন পয়েন্ট (পিক্সেল) নির্বাচন করতে স্ক্যানিং পদ্ধতি ব্যবহার করে চালু এবং বন্ধ করতে। আসলে,পাতলা ফিল্মের ট্রানজিস্টরগুলির অ-রৈখিক ফাংশন তরল স্ফটিকগুলির অ-রৈখিক ফাংশন প্রতিস্থাপনের জন্য ব্যবহৃত হয়টিএফটি টাইপের তরল স্ফটিক ডিসপ্লেতে, পরিবাহী গ্লাসটি নেট আকৃতির ছোট লাইনে আঁকা হয়,এবং ইলেকট্রোড পাতলা ফিল্ম ট্রানজিস্টর দ্বারা সাজানো ম্যাট্রিক্স সুইচ হয়, এবং প্রতিটি লাইনের ছেদনে একটি কন্ট্রোল বক্স রয়েছে, যদিও ড্রাইভিং সিগন্যালটি প্রতিটি প্রদর্শন পয়েন্টে দ্রুত স্ক্যান করা হয়,কিন্তু শুধুমাত্র ইলেক্ট্রোডের ট্রানজিস্টর ম্যাট্রিক্সে নির্বাচিত প্রদর্শন পয়েন্ট তরল স্ফটিক অণু চালানোর জন্য যথেষ্ট ভোল্টেজ পায়, যাতে তরল স্ফটিকের আণবিক অক্ষ একটি "উজ্জ্বল" বিপরীতে পরিণত হয়, এবং প্রদর্শন পয়েন্ট যা নির্বাচন করা হয় না স্বাভাবিকভাবেই "অন্ধকার" বিপরীতে হয়। অতএব,এটি তরল স্ফটিক বৈদ্যুতিক ক্ষেত্র প্রভাব ক্ষমতা উপর প্রদর্শন ফাংশন নির্ভরতা এড়াতে.

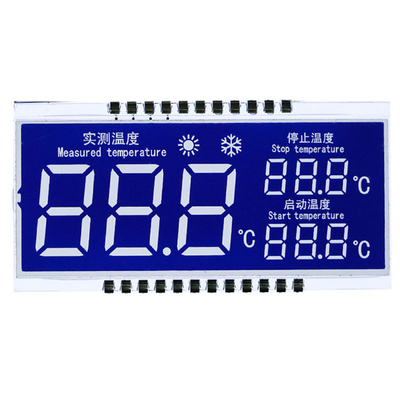

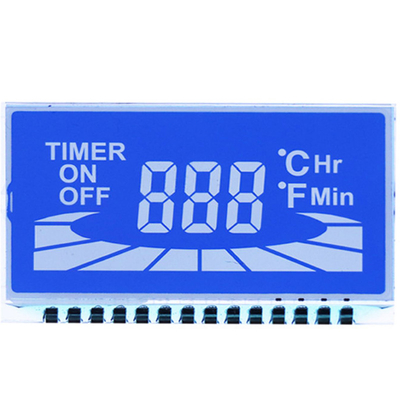

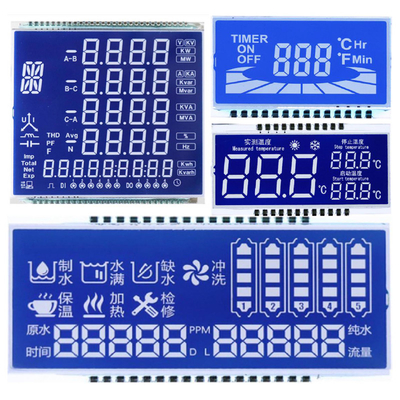

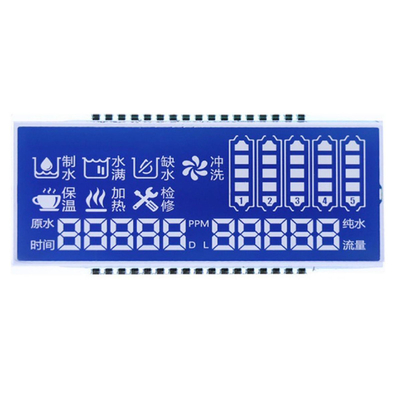

কাস্টম STN এলসিডি প্যানেল, STN ব্লু মোড/ব্যাকগ্রাউন্ড হোয়াইট অক্ষর/ফন্ট প্রদর্শন, মেটাল পিন সংযোগ পণ্য চিত্র
