পণ্যের বিবরণ:
|
| পণ্য: | 24X2 অক্ষর LCM | অক্ষর / কলাম: | 24 অক্ষর x 2 লাইন |
|---|---|---|---|
| এলসিডি টাইপ: | FSTN, ইতিবাচক/নেতিবাচক, ট্রান্সমিসিভ | ব্যাকলাইট রঙ: | সাদা, নীল, হলুদ, লাল, সবুজ |
| অপারেটিং ভোল্টেজ: | 5V ঐচ্ছিক | অপটিক্স: | 6:00 বাজে |
| আউটলাইন আবছা.: | 118 ((L) x 36 ((W) x 11 ((T) মিমি | দেখার এলাকা: | 93.5×16.0 মিমি |
| ক্যারেক্টার পিচ: | 3.7×5.95 | ড্রাইভিং পদ্ধতি: | 1/16 কর্তব্য, 1/5 পক্ষপাত |
| অপারেটিং টেম্প: | -20°C থেকে +70°C | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| পিন নাম্বার: | 16 পিন | কন্ট্রোলার: | AIP31066 বা সমতুল্য |
| ইন্টারফেস: | 6800 সিরিয়াল 8-বিট/4-বিট MPU ইন্টারফেস | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ৫ ভোল্টের অক্ষর এলসিএম মডিউল,24x2 অক্ষর এলসিএম মডিউল,24 অক্ষর অক্ষর এলসিএম মডিউল |
||
24 অক্ষর 2 লাইন 24x2 অক্ষর LCM মডিউল 5V FSTN ব্লু/গ্রে মোড AIP31066 বা সমতুল্য নিয়ামক আইসি পণ্যের বর্ণনা
SF2402A হল 24x2 অক্ষর এলসিডি ডিসপ্লে মডিউল যা AIP31066 নিয়ামক আইসির সাথে অন্তর্নির্মিত; এর ডিফল্ট ইন্টারফেসটি 8-বিট সমান্তরাল এবং 5V বা 3.3V পাওয়ার সাপ্লাই বিকল্প।এই 24x2 এলসিডি প্রদর্শন SF2402A কোন ব্যাকলাইট বা সাদা LED ব্যাকলাইট অপশন সঙ্গে উপলব্ধ. SF2402A 24x2 LCM বিভিন্ন এলসিডি প্যানেল রঙে পাওয়া যায় যার মধ্যে ধূসর, হলুদ/সবুজ এবং নীল এলসিডি বিকল্প রয়েছে এবং এটি -20°C থেকে +70°C তাপমাত্রায় কাজ করতে পারে;এর সঞ্চয় তাপমাত্রা -৩০°সি থেকে +৮০°সি পর্যন্ত, এর অন্তর্নির্মিত অক্ষর সেট ইংরেজি / জাপানি, ইংরেজি / পশ্চিম ইউরোপীয়, ইংরেজি / স্ক্যান্ডিনেভিয়ান ইউরোপীয়, বা ইংরেজি / সিরিলিক (রাশিয়ান) বিকল্পগুলি সমর্থন করে।
স্ট্যান্ডার্ড অক্ষর প্রদর্শন রেজোলিউশনে 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD অক্ষর LCD প্রদর্শন অন্তর্ভুক্ত।অক্ষর এলসিডি মডিউল 8080 বিভিন্ন ইন্টারফেস সঙ্গে COB এবং COG ধরনের পাওয়া যায়,SPI,I2C.LCD অক্ষর প্রদর্শন মডিউল হলুদ-সবুজ, সাদা এবং নীল রঙের বিভিন্ন এলইডি ব্যাকলাইট সহ এসটিএন / এফএসটিএন / এফএসটিএন এলসিডি ডিসপ্লেতে রয়েছে। অক্ষর মডিউল ফন্ট বিকল্পগুলি ইংরেজি / জাপানি,ইউরোপীয়, পূর্ব ইউরোপীয়, স্ক্যান্ডিনেভিয়ান ইউরোপীয়, সিরিলিক (রাশিয়ান), এবং হিব্রু / আরবি। আমরা স্ট্যান্ডার্ড হিসাবে 5V এবং 3V বা 3V হিসাবে অপারেটিং ভোল্টেজ সঙ্গে অক্ষর প্রদর্শন প্রস্তাব।6 ভোল্ট বিকল্পগুলিও অনুরোধের ভিত্তিতে উপলব্ধ.
বৈশিষ্ট্যঃ
| পণ্যঃ | 24X2 অক্ষর LCM | অক্ষর / কলামঃ | 24 অক্ষর X 2 লাইন |
|---|---|---|---|
| এলসিডি টাইপঃ | FSTN, ইতিবাচক/নেগেটিভ, ট্রান্সমিসিভ | ব্যাকলাইট রঙঃ | সাদা, নীল, হলুদ, লাল, সবুজ |
| অপারেটিং ভোল্টেজঃ | 5V ঐচ্ছিক | অপটিক্সঃ | 6০৩ঃ০০ |
| রূপরেখা ডিম: | 118 ((L) X 36 ((W) X 11 ((T) মিমি | দেখার জায়গা: | 93.5×16.0 মিমি |
| চরিত্রের উচ্চতাঃ | 3.৭x৫95 | ড্রাইভিং পদ্ধতিঃ | 'অন্যায়ের বিরুদ্ধে দাঁড়ানো,' 1/16 |
| অপারেটিং তাপমাত্রাঃ | -20°C থেকে +70°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| পিন নম্বরঃ | ১৬ পিন | কন্ট্রোলার: | AIP31066 অথবা সমতুল্য |
| ইন্টারফেসঃ | 6800 সিরিয়াল 8-বিট/4-বিট এমপিইউ ইন্টারফেস | সম্মতিঃ | REACH & RoHS মেনে চলুন |
V0 এর একটি রেফারেন্স প্রদানের জন্য LCD মডিউলে একটি ভেরিয়েবল-রেসিস্টর সংযুক্ত করা আবশ্যক।
ভেরিয়েবল-রেসিস্টরের প্রস্তাবিত মান 10K থেকে 20K।
মৌলিক সেটিং
LCD মডিউল সঠিকভাবে চালনা এবং স্বাভাবিক প্রদর্শন প্রদান করতে, নিম্নলিখিত ব্যবহার করুন
সেটিংঃ
一N=1, 2-লাইন প্রদর্শন
一F=0, 5×8 ডট ফন্ট
一D=1, প্রদর্শন
নোটঃ
১এই সেটিং/কমান্ডগুলি চালু হওয়ার সময় এলসিডি মডিউলকে দেওয়া উচিত।
বিস্তারিত জানার জন্য ডিসপ্লে কমান্ড বিভাগ দেখুন।
এলসিডি মডিউল পুনরায় সেট করা
যখন VDD এবং VSS পাওয়ার সাপ্লাই চালু, LCD মডিউল রিসেট রুটিন চালানো হবে
স্বয়ংক্রিয়ভাবে. এটা প্রায় 50ms সময় লাগে. রিসেট রুটিন পরে, LCD মডিউল অবস্থা হিসাবে হবে
অনুসরণ করুনঃ
一N=1, 2-লাইন প্রদর্শন
১ ডিসপ্লে পরিষ্কার
一DL=1, 8-বিট ইন্টারফেস
一F=0, 5×8 ডট অক্ষর ফন্ট
一D=0, ডিসপ্লে বন্ধ
一C=0, কার্সার বন্ধ
一B=0, মোমবাতি বন্ধ
一I/D=1, 1 দ্বারা বৃদ্ধি
一S=0, কোন পরিবর্তন নেই
দ্রষ্টব্যঃ
一 পুনরায় সেট রুটিন বেসিক সেটিং উৎপন্ন করতে পারেনি
24 অক্ষর 2 লাইন 24x2 অক্ষর এলসিএম মডিউল 5 ভি এফএসটিএন ব্লু / গ্রে মোড এআইপি 31066 বা সমতুল্য নিয়ামক আইসি পণ্য অঙ্কন এবং পিন ইন্টারফেস

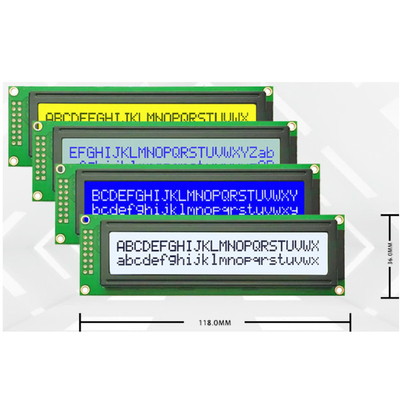

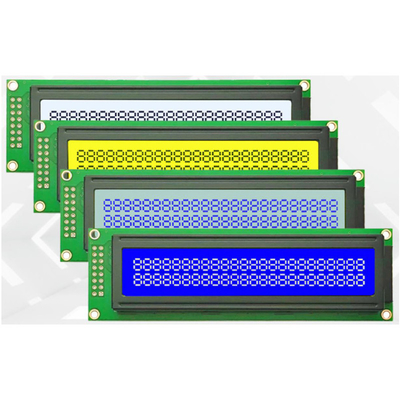

24 অক্ষর 2 লাইন 24x2 অক্ষর এলসিএম মডিউল 5V FSTN নীল / ধূসর মোড AIP31066 বা সমতুল্য নিয়ামক আইসিপণ্যের চিত্র
