আসুন 1621-বিভাগ এলসিডি স্ক্রিন বৈশিষ্ট্য তাকান
* অপারেটিং ভোল্টেজ ২.৪-৫.২ ভোল্টেজ * এমবেডেড ২৫৬ কেএইচজেড আরসি ওসিলেটর
* বাহ্যিক 32KHz চিপ বা 256KHz ফ্রিকোয়েন্সি উত্স ইনপুট সংযুক্ত করা যেতে পারে
* নির্বাচনযোগ্য 1/2 বাইস বা 1/3 বাইস বিচ্যুতি এবং 1/2 duty, 1/3 duty, 1/4 duty এর কাজ চক্র
* অন-চিপ টাইম-বেস ফ্রিকোয়েন্সি উৎস
* বুমারটি দুটি ফ্রিকোয়েন্সির সাথে নির্বাচন করা যেতে পারে
* অন্তর্নির্মিত টাইমবেস জেনারেটর এবং ওয়াচডগ টাইমার WDT
* টাইমবেস বা ওয়াচডগ টাইমার ওভারফ্লো আউটপুট
* আটটি টাইম-বেস/ওয়াচডগ টাইমার ঘড়ির উৎস
* এক 32 সেগএক্স 4 কম এলসিডি ড্রাইভার অন্তর্নির্মিত 32 এক্স 4 বিট প্রদর্শন র্যাম মেমরি সহ
* চার তারের সিরিয়াল ইন্টারফেস /সিএস, DATA, ডাব্লুআর, আরডি, সাধারণত আরডি দ্বারা ব্যবহৃত হয় না
* অন-চিপ এলসিডি ড্রাইভ ফ্রিকোয়েন্সি 64HZ এ সামঞ্জস্যযোগ্য নয়
* সফটওয়্যার কনফিগারেশন বৈশিষ্ট্যঃ ডাটা মোড এবং কমান্ড মোড দুই কমান্ড
* এলসিডি অপারেটিং ভোল্টেজ সামঞ্জস্য করার জন্য ভিএলসিডি পিন সরবরাহ করা হয় (বিপরীতে সামঞ্জস্য)

এলসিডি লজিক্যাল টেবিল মেলে

HT1621 এর RAM উপরের চিত্রের লজিক্যাল টেবিলের সাথে মিলে যায়।

HT1621 32 টি ঠিকানার সাথে মিলে যায় এবং প্রতিটি ঠিকানা 4 টি COM ডেটা সম্পর্কিত
উদাহরণস্বরূপ, যদি 0 ঠিকানাটি 0X08 T1 এ লিখিত হয় তবে SGE0 এর আলো জ্বলছে
লিখুন 0X01 SGE0 এর 1F লাইটের সাথে মিলে যায়
0X02 1G উজ্জ্বলতা লিখুন যা SGE0 এর সাথে মিলে যায়
লিখুন 0X07 SGE0 এর 1E, 1G, এবং 1F একসাথে আলো
লিখুন 0X0F সমস্ত 1E, 1G, 1F, এবং T1 এর SGE0 উজ্জ্বল

HT1621 ক্রমাগত লিখতে পারে, এবং এটি একটি সময়ে দুটি ঠিকানা লিখতে ভাল, যাতে এটি একটি টেবিল টেবিল তৈরি করা সহজ, এবং এটি লিখতে সহজ।
উদাহরণস্বরূপ, প্রথম দুটি ঠিকানা 0XF7 লিখিত হয় যা SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B, এবং 1A এর সাথে মিলে যায়, যা সমস্ত আলোকিত হয়, যাতে একটি পূর্ণ "8" অক্ষর প্রদর্শিত হয়।

এলসিডি ডিসপ্লে তৈরি করার জন্য, এই নির্দেশাবলী আইসির প্রারম্ভিকীকরণে লিখতে হবে।

প্রথমত, আসুন আমরা বুঝতে পারি নির্দেশাবলী কি এবং তথ্য কি
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
100 এর প্রথম তিনটি অঙ্ক হল নির্দেশের পতাকা বিট, এবং শেষ 9 বিট হল নির্দেশের মান
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
প্রথম তিনটি সংখ্যা 101 তথ্য পতাকা বিট হয়, এবং শেষ 8 বিট তথ্য
অর্থাৎ, ১০০ এর প্রথম তিনটি অঙ্ক দেখা হচ্ছে নির্দেশনা, আর ১০১ এর প্রথম তিনটি অঙ্ক দেখা হচ্ছে তথ্য

নিম্নলিখিত চারটি নির্দেশাবলী প্রারম্ভিকীকরণ ফাংশন লিখতে হবে
1. SYS EN 100 0000 - 0001- X নির্দেশিকা 0X01 (খোলা বন্ধ সিস্টেম দোলক) X: চিন্তা করবেন না
2. BIAS 100 0010 - abXc - এক্স কমান্ড
এখানে একটি ব্যাখ্যাঃ C=1 হল LCD1/3 পক্ষপাত; C=0 হল LCD1/2 পক্ষপাত
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - এক্স নির্দেশিকা 0X01 (অভ্যন্তরীণ ঘড়ি) এক্সঃ কোন ব্যাপার না
4. LCDON 100 0000 - 0011 - X নির্দেশিকা 0X01 (LCD প্রদর্শন চালু করুন) X: কোন ব্যাপার না

এখানে আমার প্রোগ্রাম সি কোড একটি ব্যাখ্যা

#include
#include
#নির্ধারণ ইউচার স্বাক্ষরবিহীন চার্
#define uint unsigned int
#নির্ধারণ করুন _নপ (() _নপ_ ((); _নপ_ ((); _নপ_ ((); _নপ_ ((); _নপ_ ((); _নপ_ ((); _নপ_ (())
#defin BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#define SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 অফ অস্কিলেটর সিস্টেম অস্কিলেটর এবং এলসিডি পক্ষপাত জেনারেটর
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 সিস্টেম দোলক চালু করুন
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 বন্ধ এলসিডি ডিসপ্লে
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 LCD ডিসপ্লে চালু করুন
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 বাহ্যিক ঘড়ি
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 অভ্যন্তরীণ ঘড়ি
#define TONEOFF 0X10 //0b1000 0001 0000 শব্দ আউটপুট বন্ধ করুন
#define WDTDIS 0X0A //0b1000 0000 1010 ওয়াচডগ নিষিদ্ধ
HT1621 কন্ট্রোল বিট (LCD মডিউল ইন্টারফেসের সংজ্ঞা, আপনার নিজস্ব প্রয়োজন অনুযায়ী পরিবর্তন)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar কোড টেবিল[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 টেবিল

বিলম্ব ফাংশন 1 আমাদের বিলম্ব
অকার্যকর বিলম্ব ((আমাদের অভিষেক)
{
while ((--us);
}
বিলম্ব ফাংশন 2 ////
অকার্যকর বিলম্ব এমএস (অন্যান্য আইএম)
{
uint i,j;
for(i=0; ifor ((j=0; j<65; j++)
;
{/**************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
ফাংশনের নামঃ null Ht1621Wr_Data ((uchar Data,uchar cnt)
ডেটা ফাংশন লেখার জন্য, cnt হল প্রেরণ করা ডেটা বিটের সংখ্যা, এবং ডেটা প্রথমে উচ্চ বিটগুলিতে প্রেরণ করা হয়
*******************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

null Ht1621Wr_Data ((ইউচার ডেটা,ইউচার সিএনটি)
{
উচর i;
জন্য (i=0;i
{
wr=0;
যদি (Data&0x80)
DAT=1;
অন্য
DAT=0;
wr=1;
তথ্য <<=১;
}
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

ফাংশনের নামঃ void ht1621WrCmd ((uchar cmd)
বর্ণনাঃ নির্দেশাবলী লিখুন
*******************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
null Ht1621WrCmd(uchar Cmd)
{
সিএস১=০; স্লাইস নির্বাচন সিএস কম এবং কার্যকর
_না (();
Ht1621Wr_Data ((0x80,3); নির্দেশনা পতাকা 100 লিখুন
Ht1621Wr_Data ((Cmd,9); নির্দেশাবলীর তথ্য লিখুন
সিএস১=১; স্লাইস নির্বাচন সিএস উচ্চ বন্ধ
_না (();
{/**************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
ফাংশন নামঃ void ht1621WrOneData ((উচার অ্যাড্র,উচার ডেটা)
একটা তথ্য লিখুন,
1. প্রথমে ১০১-এর তথ্যের সনাক্তকরণ বিট লিখুন
2ঠিকানাটা আবার লিখো।
3. অবশেষে, প্রদর্শিত হবে তথ্য লিখুন
*******************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
অকার্যকর Ht1621WrOneData ((Uchar Addr,Uchar Data)
{
সিএস১=০;
Ht1621Wr_Data ((0xa0,3); ডেটা ফ্ল্যাগ 101 লিখুন
Ht1621Wr_Data ((Addr<<2,6); ঠিকানা তথ্য লিখুন
Ht1621Wr_Data(Data,8); তথ্য লিখুন, এখানে দুটি ঠিকানা 8 বিট একসাথে লেখা হয়
CS1=1;
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

ফাংশনের নামঃ void ht1621WrAllData ((uchar addr,uchar p)
বর্ণনাঃ HT1621 এর ডেটা বিট 4 বিট এক ঠিকানা,
উপরে আমরা একসাথে দুইটি বিট লেখার কথা বলেছি, এবং ডাটা ৮টি বিট।
উপরের চারটি অঙ্ক ---- উচ্চ ঠিকানার সাথে মিলে যায়। চতুর্থ অঙ্ক ----- নিম্ন ঠিকানার সাথে মিলে যায়।
*******************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
অকার্যকর Ht1621WrAllData ((ইউচার অ্যাড্রেস,ইউচার পি)
{
উচর i;
সিএস১=০;
Ht1621Wr_Data ((0xa0,3); ডেটা ফ্ল্যাগ 101 লিখুন
Ht1621Wr_Data ((Addr<<2,6); ঠিকানা তথ্য লিখুন
for (i=0; i<16; i++)
{
Ht1621Wr_Data ((p,8); তথ্য লিখুন 16X8=128bit
}

জন্য (i=0; i<32; i++)
/ /{// এখানে একটি চার বিট, চার বিট লিখুন তথ্য
Ht1621Wr_Data ((p,4); তথ্য লিখুন 32X4=128bit
//}

CS1=1;
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
ফাংশনের নামঃ void Ht1621_Init(void) www.xyhlcd.com
বর্ণনাঃ প্রারম্ভিকীকরণের পরে, এলসিডি স্ক্রিন স্বাভাবিকভাবে কাজ করতে পারে
*******************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
null Ht1621_Init (বৈধ)
{
CS1=1;
DAT=1;
বিলম্বMS ((200); সময় বিলম্ব LCD কাজ ভোল্টেজ স্থিতিশীল করে তোলে
Ht1621WrCmd(BIAS); BIAS সেটিংস
Ht1621WrCmd(RC256); একটি অভ্যন্তরীণ দোলক ব্যবহার করুন
Ht1621WrCmd(SYSEN); সিস্টেম দোলক চালু করুন
Ht1621WrCmd ((LCDON); এলসিডি ডিসপ্লে চালু করুন
(হাসি)
ফাংশনের নামঃ xianshi_1 (())
গ্রাহকরা তাদের নিজস্ব চাহিদা অনুসরণ করতে পারেন, সরাসরি তথ্য পূরণ, এবং এটি প্রদর্শিত হতে পারে
(হাসি) (হাসি)
শূন্য xanshi_1 (()
{
///////
Ht1621WrOneData ((0, টেবিল[0]); 0 দেখান
Ht1621WrOneData ((2, টেবিল [1]); দেখান 1
Ht1621WrOneData(4, টেবিল[2]
Ht1621WrOneData ((6, টেবিল[3]); দেখান 3
:
:
:Ht1621WrOneData(12, টেবিল[8]
Ht1621WrOneData( 14, টেবিল[9]
}

শূন্য XUNHUN_XIANSHI ((Uchar Lenth,Uchar সময়)
{
ইউচার আই,জে,টি;
জন্য (i=0; i{
t=0x01;
for (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t);
t<<=1;
টার্মিনাল=0x01;
বিলম্বMS ((সময়);
}
}
}

খালি প্রধান ((()
{
Ht1621_Init(); পাওয়ার-অন এলসিডি শুরু করে
DelayMS(100); বিলম্ব শুরু স্থিতিশীল
while ((1)
{
Ht1621WrAllData00(0,0X00); 1621 রেজিস্টার তথ্য 0 এ সাফ করুন।
বিলম্বMS ((400);
Ht1621WrAllData00(0,0XFF); 1621 রেজিস্টারের তথ্য 1 হিসাবে পূরণ করা হয়।
DelayMS ((800);
Ht1621WrAllData00(0,0X00); 1621 রেজিস্টার তথ্য 0 এ সাফ করুন।
বিলম্বMS ((400);
Xianshi_1(); এখানে গ্রাহক কিভাবে এটি প্রদর্শিত হয় তা নির্ধারণ করতে পারেন।
DelayMS ((800);
XUNHUN_XIANSHI (৩২,১০০) /// একটি পেন সেগমেন্ট একটি পেন সেগমেন্ট চক্রের মধ্যে প্রদর্শিত হয় যার মধ্যে ৩২ টি ঠিকানা রয়েছে ১০০ এমএস অন্তর।
DelayMS ((800);
}
}

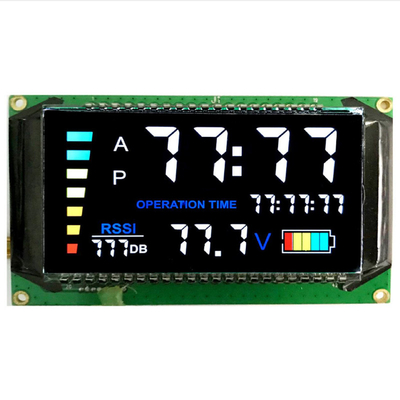

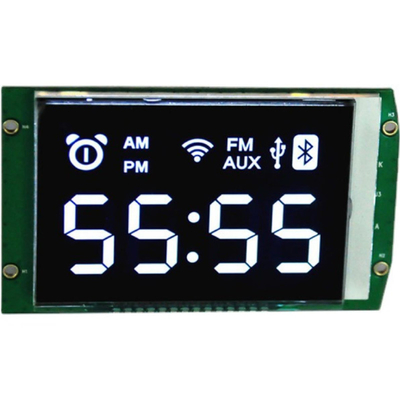

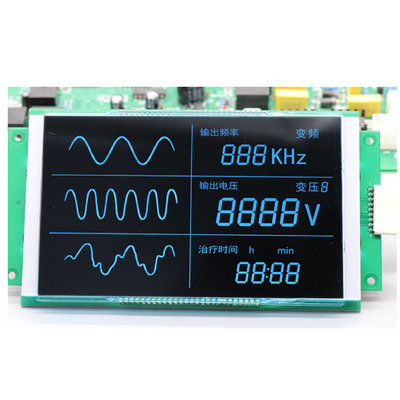

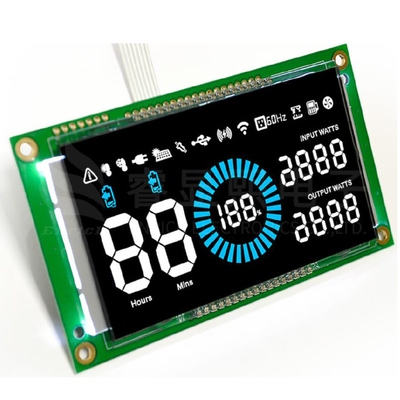

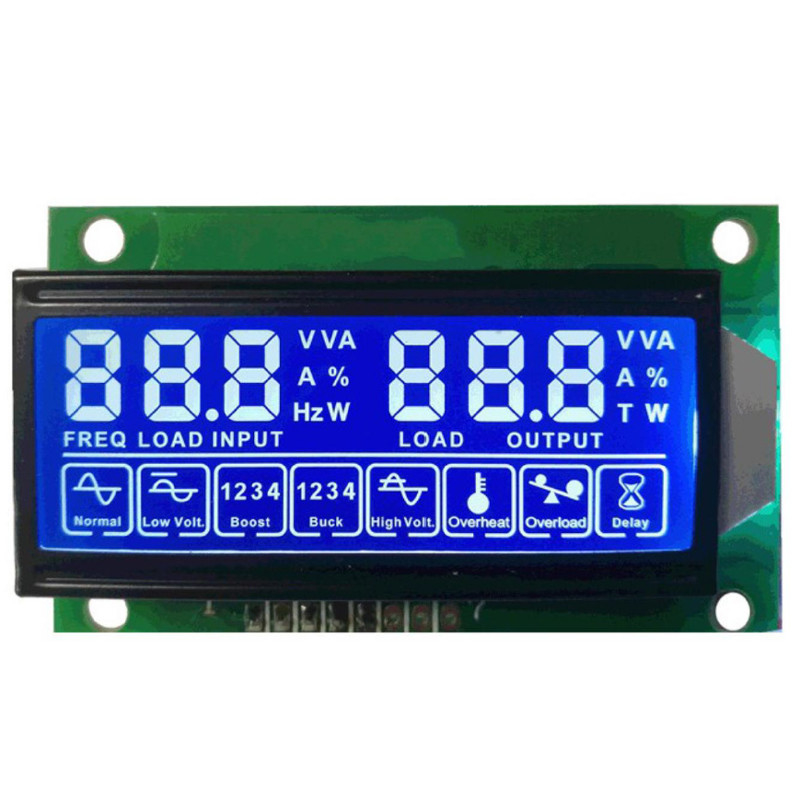

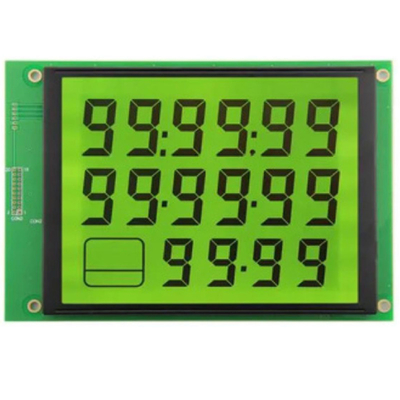

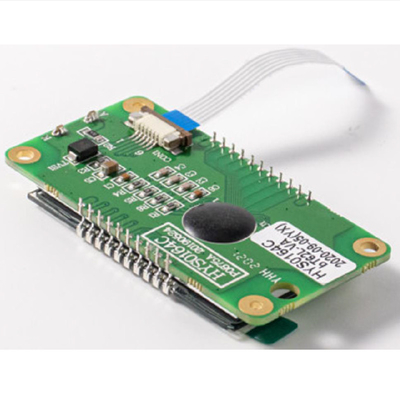

HT1621 কন্ট্রোলার সেগমেন্ট কোড এলসিডি ডিসপ্লে মডিউল, ব্যাকলাইট পণ্য চিত্র সহ সেগমেন্ট এলসিডি ডিসপ্লে কাস্টমাইজ করুন
