পণ্যের বিবরণ:
|
| পণ্য: | সেগমেন্ট এলসিডি ডিসপ্লে | প্রদর্শন মোড: | ইতিবাচক / নেতিবাচক, প্রতিবিম্বিত / প্রতিবিম্বিত |
|---|---|---|---|
| ড্রাইভিং কন্ডিশন: | 1/8 শুল্ক বা কাস্টমাইজযোগ্য | অপারেটিং ভোল্টেজ: | 3.0 ভি |
| অপটিক্স: | 6:00 | প্রদর্শনের ধরন: | ট্রান্সফ্লেক্টিভ / রিফ্লেক্টিভ / ট্রান্সমিসিভ |
| আকার: | কাস্টমাইজযোগ্য | ব্যাকলাইট: | সাদা/অ্যাম্বার/নীল/হলুদ |
| অপারেটিং টেম্প: | -30°C থেকে +80°C | স্টোরেজ টেম্প।: | -35°C থেকে +85°C |
| সংযোগ: | ধাতব পিন সংযোগ | বিন্দু স্থান: | 0.1 মিমি |
| প্রতিক্রিয়া সময়: | 0.1 ms | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ST7035 সেগমেন্ট এলসিডি ডিসপ্লে,কাস্টম নেগেটিভ সেগমেন্ট এলসিডি ডিসপ্লে,HT1621 সেগমেন্ট এলসিডি ডিসপ্লে |
||
HT1621 নিয়ামক সেগমেন্ট এলসিডি ডিসপ্লে মডিউল, ব্যাকলাইট সহ সেগমেন্ট এলসিডি ডিসপ্লে কাস্টমাইজ করুন
আসুন 1621-বিভাগ এলসিডি স্ক্রিন বৈশিষ্ট্য তাকান
* অপারেটিং ভোল্টেজ ২.৪-৫.২ ভোল্টেজ * এমবেডেড ২৫৬ কেএইচজেড আরসি ওসিলেটর
* বাহ্যিক 32KHz চিপ বা 256KHz ফ্রিকোয়েন্সি উত্স ইনপুট সংযুক্ত করা যেতে পারে
* নির্বাচনযোগ্য 1/2 বাইস বা 1/3 বাইস বিচ্যুতি এবং 1/2 duty, 1/3 duty, 1/4 duty এর কাজ চক্র
* অন-চিপ টাইম-বেস ফ্রিকোয়েন্সি উৎস
* বুমারটি দুটি ফ্রিকোয়েন্সির সাথে নির্বাচন করা যেতে পারে
* অন্তর্নির্মিত টাইমবেস জেনারেটর এবং ওয়াচডগ টাইমার WDT
* টাইমবেস বা ওয়াচডগ টাইমার ওভারফ্লো আউটপুট
* আটটি টাইম-বেস/ওয়াচডগ টাইমার ঘড়ির উৎস
* এক 32 সেগএক্স 4 কম এলসিডি ড্রাইভার অন্তর্নির্মিত 32 এক্স 4 বিট প্রদর্শন র্যাম মেমরি সহ
* চার তারের সিরিয়াল ইন্টারফেস /সিএস, DATA, ডাব্লুআর, আরডি, সাধারণত আরডি দ্বারা ব্যবহৃত হয় না
* অন-চিপ এলসিডি ড্রাইভ ফ্রিকোয়েন্সি 64HZ এ সামঞ্জস্যযোগ্য নয়
* সফটওয়্যার কনফিগারেশন বৈশিষ্ট্যঃ ডাটা মোড এবং কমান্ড মোড দুই কমান্ড
* এলসিডি অপারেটিং ভোল্টেজ সামঞ্জস্য করার জন্য ভিএলসিডি পিন সরবরাহ করা হয় (বিপরীতে সামঞ্জস্য)
এলসিডি লজিক্যাল টেবিল মেলে
HT1621 এর RAM উপরের চিত্রের লজিক্যাল টেবিলের সাথে মিলে যায়।
HT1621 32 টি ঠিকানার সাথে মিলে যায় এবং প্রতিটি ঠিকানা 4 টি COM ডেটা সম্পর্কিত
উদাহরণস্বরূপ, যদি 0 ঠিকানাটি 0X08 T1 এ লিখিত হয় তবে SGE0 এর আলো জ্বলছে
লিখুন 0X01 SGE0 এর 1F লাইটের সাথে মিলে যায়
0X02 1G উজ্জ্বলতা লিখুন যা SGE0 এর সাথে মিলে যায়
লিখুন 0X07 SGE0 এর 1E, 1G, এবং 1F একসাথে আলো
লিখুন 0X0F সমস্ত 1E, 1G, 1F, এবং T1 এর SGE0 উজ্জ্বল
HT1621 ক্রমাগত লিখতে পারে, এবং এটি একটি সময়ে দুটি ঠিকানা লিখতে ভাল, যাতে এটি একটি টেবিল টেবিল তৈরি করা সহজ, এবং এটি লিখতে সহজ।
উদাহরণস্বরূপ, প্রথম দুটি ঠিকানা 0XF7 লিখিত হয় যা SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B, এবং 1A এর সাথে মিলে যায়, যা সমস্ত আলোকিত হয়, যাতে একটি পূর্ণ "8" অক্ষর প্রদর্শিত হয়।
এলসিডি ডিসপ্লে তৈরি করার জন্য, এই নির্দেশাবলী আইসির প্রারম্ভিকীকরণে লিখতে হবে।
প্রথমত, আসুন আমরা বুঝতে পারি নির্দেশাবলী কি এবং তথ্য কি
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
100 এর প্রথম তিনটি অঙ্ক হল নির্দেশের পতাকা বিট, এবং শেষ 9 বিট হল নির্দেশের মান
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
প্রথম তিনটি সংখ্যা 101 তথ্য পতাকা বিট হয়, এবং শেষ 8 বিট তথ্য
অর্থাৎ, ১০০ এর প্রথম তিনটি অঙ্ক দেখা হচ্ছে নির্দেশনা, আর ১০১ এর প্রথম তিনটি অঙ্ক দেখা হচ্ছে তথ্য
| পণ্যঃ | HT1621 কন্ট্রোলার সেগমেন্ট LCD | প্রদর্শন মোডঃ | ইতিবাচক / নেতিবাচক, প্রতিবিম্বিত / প্রতিবিম্বিত |
|---|---|---|---|
| ড্রাইভিং অবস্থাঃ | ১/৮ শুল্ক বা কাস্টমাইজযোগ্য | অপারেটিং ভোল্টেজঃ | 3.0 ভোল্ট |
| অপটিক্সঃ | 6:00 অথবা মূল্য নির্ধারণযোগ্য | ডিসপ্লে টাইপঃ | ট্রান্সফ্লেক্টিভ / রিফ্লেক্টিভ / ট্রান্সমিসিভ |
| আকারঃ | কাস্টমাইজযোগ্য | ব্যাকলাইটঃ | সাদা / অ্যাম্বার / নীল / হলুদ |
| অপারেটিং তাপমাত্রাঃ | -30°C থেকে +80°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -35°C থেকে +85°C |
| সংযোগঃ | মেটাল পিন সংযোগ | ডট স্পেস: | 0.১ মিমি |
| প্রতিক্রিয়া সময়ঃ | 0১ সেকেন্ড | সম্মতিঃ | REACH & RoHS মেনে চলুন |

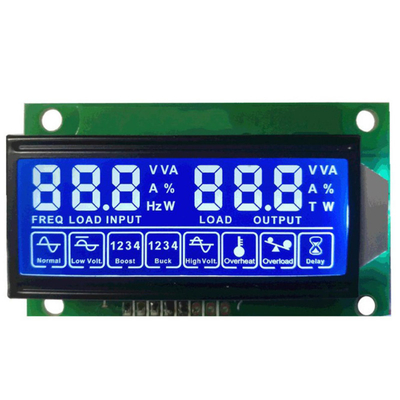

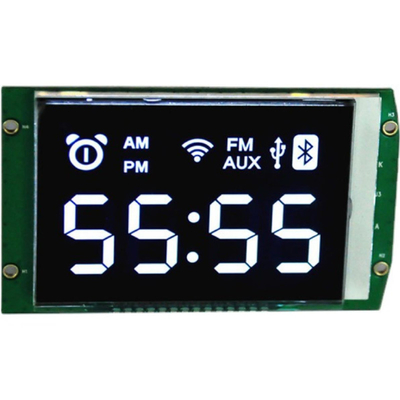

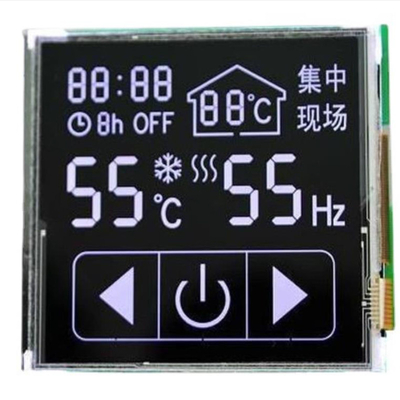

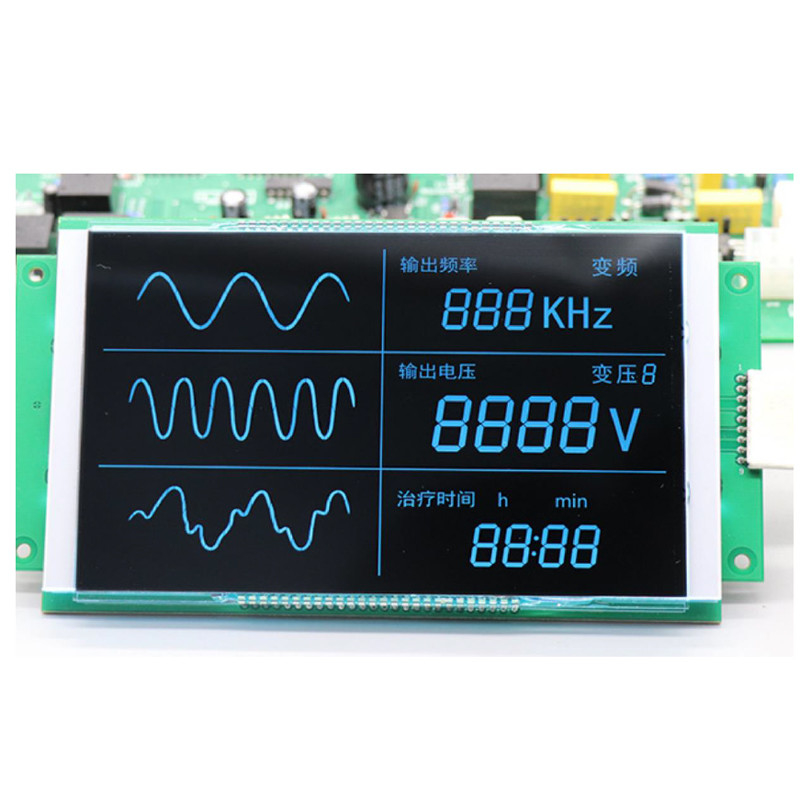

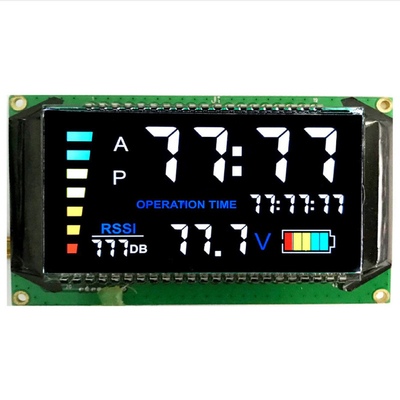

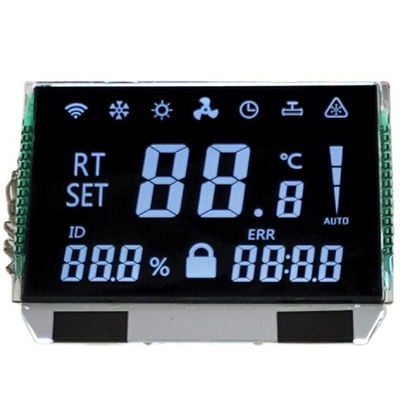

কাস্টম নেগেটিভ সেগমেন্ট VATN এলসিডি ডিসপ্লে HT1621 ST7035 কন্ট্রোলারের সাথে প্রোডাক্টের ছবি
কারখানার সুবিধা এবং শংসাপত্র
কেন আমাদের বেছে নিন
1.আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2. টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
৩.মানের নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001: 2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
৪.দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
অনুসন্ধানের মূলশব্দঃ TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, তাপমাত্রা এবং আর্দ্রতা মিটার LCD, ইলেকট্রনিক স্কেল LCD, মাল্টিমিটার LCD, স্মার্ট মিটার LCD, ওয়াটার মিটার LCD,গ্যাস মিটার এলসিডি, ব্যাংক টাকা কাউন্টার এলসিডি, ক্যাশ রেজিস্টার এলসিডি, স্টক মেশিন এলসিডি, টেলিফোন এলসিডি, ওয়ালকি-টকি এলসিডি, ম্যাসেজার এলসিডি, ট্রেডমিল এলসিডি, ফ্যাট মিটার এলসিডি, এয়ার কন্ডিশনার এলসিডি, অডিও এলসিডি. গাড়ি ডিভিডি এলসিডি,মাইক্রোওয়েভ ওভেন এলসিডি. রিমোট কন্ট্রোলার এলসিডি, লার্নিং মেশিন এলসিডি, ইলেকট্রনিক ডিকশনারি এলসিডি, এমপি 3 এলসিডি, কম্পিউটার, কন্ট্রোল এলসিডি প্যানেল, সিএনসি রিফুয়েলিং মেশিন এলসিডি, শিল্প কম্পিউটার এলসিডি, গেম কনসোল এলসিডি,স্থায়ী ক্যালেন্ডার এলসিডি, ঘড়ি এলসিডি। যন্ত্রপাতি এলসিডি। স্বাস্থ্যসেবা মেশিন এলসিডি, থার্মোস্ট্যাট এলসিডি, হোম অ্যাপ্লায়েন্স এলসিডি, লিফট এলসিডি, লিফটের জন্য এলসিডি।
