পণ্যের বিবরণ:
|
| পণ্য: | HT1621/DP1621 কন্ট্রোলার সেগমেন্ট LCD | প্রদর্শন মোড: | ইতিবাচক / নেতিবাচক, প্রতিবিম্বিত / প্রতিবিম্বিত |
|---|---|---|---|
| ড্রাইভিং কন্ডিশন: | 1/4 শুল্ক বা কাস্টমাইজযোগ্য | অপারেটিং ভোল্টেজ: | 3.0 ভি |
| অপটিক্স: | 6:00 | প্রদর্শনের ধরন: | ট্রান্সফ্লেক্টিভ / রিফ্লেক্টিভ / ট্রান্সমিসিভ |
| আকার: | কাস্টমাইজযোগ্য | ব্যাকলাইট: | সাদা/অ্যাম্বার/নীল/হলুদ |
| অপারেটিং টেম্প: | -30°C থেকে +80°C | স্টোরেজ টেম্প।: | -35°C থেকে +85°C |
| সংযোগ: | ধাতব পিন সংযোগ | বিন্দু স্থান: | 0.1 মিমি |
| কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 |
| বিশেষভাবে তুলে ধরা: | 7 সেগমেন্ট সিওবি এসপিআই ইন্টারফেস মিটার,টাচ এলসিডি ডিসপ্লে স্ক্রিন মডিউল,7 সেগমেন্ট সেগমেন্ট এলসিডি ডিসপ্লে |
||
চীন এলসিডি প্রস্তুতকারক কাস্টমাইজড সেগমেন্ট সিওবি HT1621 DP1621 আইসি এসপিআই এমইউসি ইন্টারফেস এলসিডি ডিসপ্লে স্ক্রিন মডিউল
HT1621 এর সাথে সামঞ্জস্যপূর্ণ, DP1621 একটি ডট ম্যাট্রিক্স মেমরি ম্যাপিং এলসিডি ড্রাইভার চিপ, যা 128 পয়েন্ট (32SEG * 4COM) পর্যন্ত এলসিডি স্ক্রিনগুলি সমর্থন করতে পারে, পাশাপাশি 2COM এবং 3COM সহ এলসিডি স্ক্রিনগুলি সমর্থন করতে পারে।একক চিপ মাইক্রো কম্পিউটার প্রদর্শন পরামিতি কনফিগার এবং 3/4 যোগাযোগ পিন মাধ্যমে প্রদর্শন তথ্য পাঠাতে পারেন, এবং কমান্ডের মাধ্যমে শক্তি সঞ্চয় মোডে প্রবেশ করতে পারে।
DP1621 চিপের বৈশিষ্ট্য
◆ বিকল্প HT1621B এর সাথে সামঞ্জস্যপূর্ণ
◆ বিল্ট-ইন 256KHz RC দোলক
◆ এটি 32KHz চিপ বা 256KHz ফ্রিকোয়েন্সি উত্স ইনপুট সংযুক্ত করা যেতে পারে
◆ 1/2 বা 1/3 bias এবং 1/2, 1/3 বা 1/4 duty cycle নির্বাচন করা যেতে পারে
◆ কাজের ভোল্টেজঃ 2.4 ~ 5.2V
◆ অন-চিপ টাইম-ভিত্তিক ফ্রিকোয়েন্সি উৎস
◆ বুমার দুটি ফ্রিকোয়েন্সি বেছে নিতে পারে
◆ বিদ্যুৎ খরচ কমানোর জন্য শক্তি সঞ্চয় কমান্ড ব্যবহার করা যেতে পারে
◆ অন্তর্নির্মিত টাইমবেস জেনারেটর এবং ওয়াচডগ টাইমার (ডব্লিউডিটি)
◆ টাইম বেস বা ওয়াচডগ টাইমার ওভারফ্লো আউটপুট
◆ আটটি টাইম-বেস/ওয়াচডগ টাইমার ঘড়ির উৎস
◆ ১ x ৩২x৪ এলসিডি ড্রাইভার
◆ ৩২x৪ বিট ডিসপ্লে র্যাম মেমরি
◆ চার তারের সিরিয়াল ইন্টারফেস
◆ অন-চিপ এলসিডি ড্রাইভ ফ্রিকোয়েন্সি উৎস
◆ সফটওয়্যার কনফিগারেশন বৈশিষ্ট্য
◆ ডেটা মোড এবং কমান্ড মোড কমান্ড
◆ তিন ধরনের ডেটা অ্যাক্সেস
◆ এলসিডি অপারেটিং ভোল্টেজ সামঞ্জস্য করার জন্য ভিএলসিডি পিন সরবরাহ করা হয়
◆ প্যাকেজঃ এলকিউএফপি৪৪/এলকিউএফপি৪৮/এসএসওপি৪৮
| পণ্যঃ | HT1621/DP1621 কন্ট্রোলার সেগমেন্ট LCD | প্রদর্শন মোডঃ | ইতিবাচক / নেতিবাচক, প্রতিবিম্বিত / প্রতিবিম্বিত |
|---|---|---|---|
| ড্রাইভিং অবস্থাঃ | (ইংরেজি ভাষায়) | অপারেটিং ভোল্টেজঃ | 3.0 ভোল্ট |
| অপটিক্সঃ | 6:00 | ডিসপ্লে টাইপঃ | ট্রান্সফ্লেক্টিভ / রিফ্লেক্টিভ / ট্রান্সমিসিভ |
| আকারঃ | কাস্টমাইজযোগ্য | ব্যাকলাইটঃ | সাদা / অ্যাম্বার / নীল / হলুদ |
| অপারেটিং তাপমাত্রাঃ | -30°C থেকে +80°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -35°C থেকে +85°C |
| সংযোগঃ | মেটাল পিন সংযোগ | ডট স্পেস: | 0.১ মিমি |
| সম্মতিঃ | REACH & RoHS মেনে চলুন | সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |

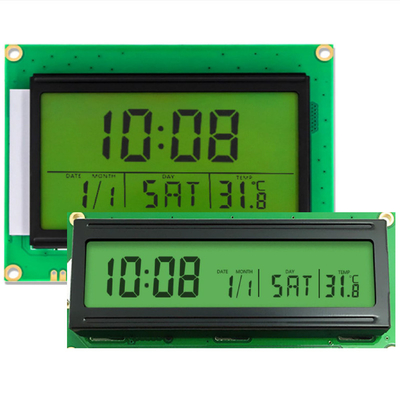

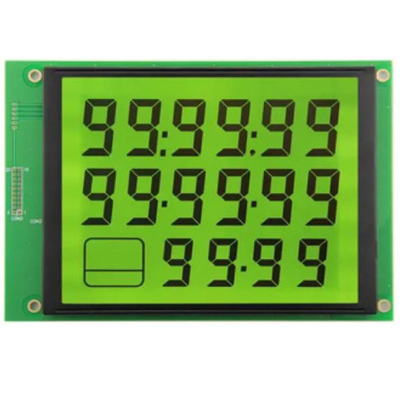

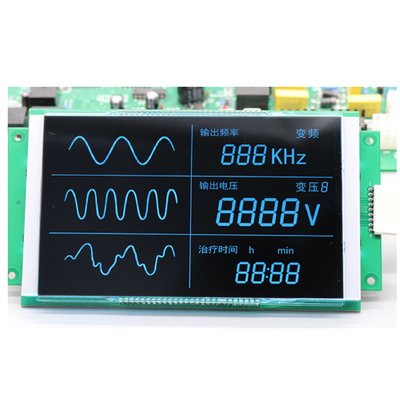

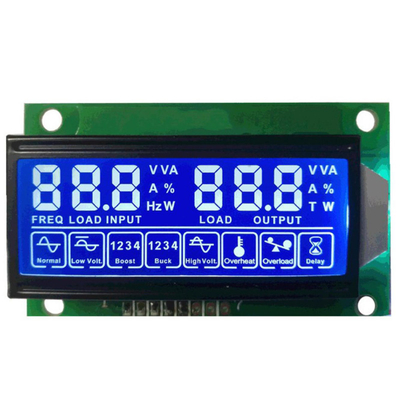

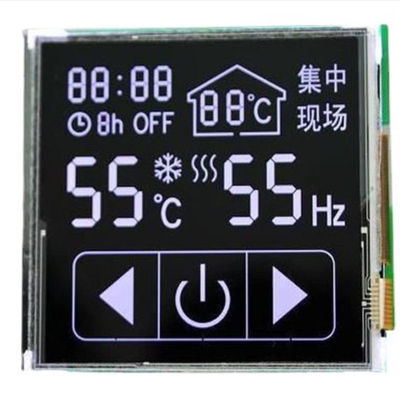

চীন এলসিডি প্রস্তুতকারক কাস্টমাইজড সেগমেন্ট COB HT1621 DP1621 IC SPI MUC ইন্টারফেস এলসিডি ডিসপ্লে স্ক্রিন মডিউল পণ্যের ছবি
সুবিধা এবং কৌশলগত গ্রাহক
কেন আমাদের বেছে নিন
1.আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2.টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
3.গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001: 2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
4.দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
যোগাযোগ
ck@saef.com.cn এর মাধ্যমে জিজ্ঞাসা করতে স্বাগতম
অনুসন্ধান কীওয়ার্ডঃTN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, তাপমাত্রা এবং আর্দ্রতা মিটার LCD, ইলেকট্রনিক স্কেল LCD, মাল্টিমিটার LCD, স্মার্ট মিটার LCD, জল মিটার LCD, গ্যাস মিটার LCD,ব্যাংক মানি কাউন্টার এলসিডি, ক্যাশ রেজিস্টার এলসিডি, স্টক মেশিন এলসিডি, টেলিফোন এলসিডি, ওয়াকি-টকি এলসিডি, ম্যাসেজার এলসিডি, ট্রেডমিল এলসিডি, ফ্যাট মিটার এলসিডি, এয়ার কন্ডিশনার এলসিডি, অডিও এলসিডি। গাড়ি ডিভিডি এলসিডি, মাইক্রোওয়েভ ওভেন এলসিডি।রিমোট কন্ট্রোলার এলসিডি, লার্নিং মেশিন এলসিডি, ইলেকট্রনিক ডিকশনারি এলসিডি, এমপি 3 এলসিডি, কম্পিউটার, কন্ট্রোল এলসিডি প্যানেল, সিএনসি রিফুয়েলিং মেশিন এলসিডি, শিল্প কম্পিউটার এলসিডি, গেম কনসোল এলসিডি, চিরস্থায়ী ক্যালেন্ডার এলসিডি, ঘড়ি এলসিডি।যন্ত্রপাতি এলসিডিহেলথ কেয়ার মেশিন এলসিডি, থার্মোস্ট্যাট এলসিডি, হোম অ্যাপ্লায়েন্স এলসিডি, লিফট এলসিডি, লিফটের জন্য এলসিডি।
সেগমেন্ট এলসিডি প্রোগ্রামিং দক্ষতা
প্রথমত, সেগমেন্টেড তরল স্ফটিকের মৌলিক পরামিতি
1. ডিউটিঃ ডিউটি চক্র
এই প্যারামিটারটি সাধারণত ডিউটি নম্বর বা কম নম্বরও বলা হয় এবং সেগমেন্ট তরল স্ফটিক সাধারণত সময়-বিভাজন গতিশীল স্ক্যানিংয়ের ড্রাইভিং মোড গ্রহণ করে, এই মোডে,প্রতিটি কমের কার্যকর গেটিং সময়ের অনুপাত পুরো স্ক্যানিং চক্রের মধ্যে, অর্থাৎ, ডিউটি চক্র, স্থির, 1/com সংখ্যা সমান।
2. Bias: পক্ষপাত
LCD এর SEG/COM এর ড্রাইভিং ওয়েভফর্ম একটি এনালগ সিগন্যাল, এবং প্রতিটি স্তরের এনালগ ভোল্টেজ এবং LCD এর সর্বোচ্চ আউটপুট ভোল্টেজের অনুপাতকে bias বলা হয়, এবং সাধারণভাবে বলতে গেলে,বায়াস সর্বনিম্ন ভোল্টেজ সর্বোচ্চ আউটপুট ভোল্টেজ অনুপাত হিসাবে প্রকাশ করা হয়সাধারণভাবে বলতে গেলে, পক্ষপাত এবং কর্তব্যের মধ্যে একটি নির্দিষ্ট সম্পর্ক রয়েছে, কর্তব্যের সংখ্যা যত বেশি হবে, প্রতিটি কমের সাথে সংশ্লিষ্ট স্ক্যানিংয়ের সময় ততই কম হবে।এবং একই ডিসপ্লে উজ্জ্বলতা এবং ডিসপ্লে বিপরীতে অর্জন, ভন ভোল্টেজ বৃদ্ধি করা উচিত, এবং নির্বাচনী স্তর এবং অ নির্বাচনী স্তরের মধ্যে পার্থক্য বৃদ্ধি করা প্রয়োজন, অর্থাৎ, Bias বৃদ্ধি করা প্রয়োজন,এবং ডিউটি এবং Bias মধ্যে একটি পরীক্ষামূলক সূত্র আছেযথা:
পক্ষপাতিত্ব = 1/(√দায়িত্ব + 1)
3. ভিডিডিঃ কাজের ভোল্টেজ
তরল স্ফটিকের অণুগুলির চালনার জন্য এসি সংকেত প্রয়োজন, এবং তরল স্ফটিকের অণুগুলির উভয় প্রান্তে যুক্ত দীর্ঘমেয়াদী ডিসি ভোল্টেজ তরল স্ফটিকের অণুগুলির ইলেক্ট্রোকেমিক্যাল বৈশিষ্ট্যগুলিকে প্রভাবিত করবে,অস্পষ্ট প্রদর্শনের কারণ, কম আয়ু, এবং অপরিবর্তনীয় ধ্বংসাত্মকতা।
4.ফ্রেমঃ স্ক্যান ফ্রেম রেট
স্ক্যানিং ফ্রিকোয়েন্সি, এসি ভোল্টেজের ফ্রিকোয়েন্সি যা সরাসরি তরল স্ফটিক অণু চালায় তা সাধারণত 60 ~ 100Hz এর মধ্যে থাকে,যা এলসিডিপি প্যানেলের এলাকা এবং নকশা অনুযায়ী নির্ধারিত হয়, ফ্রিকোয়েন্সি খুব বেশি, যার ফলে ড্রাইভিং পাওয়ার খরচ বাড়বে এবং ফ্রিকোয়েন্সি খুব কম, যার ফলে ডিসপ্লেটি ঝাপসা হবে,এবং যদি স্ক্যানিং ফ্রিকোয়েন্সি এবং আলোর উৎস ফ্রিকোয়েন্সি মধ্যে একটি পূর্ণসংখ্যা বহুগুণ সম্পর্ক আছে, ডিসপ্লেও ঝলকানি হবে।
অন্যান্য জিনিস যেমন দেখার কোণ, সংযোগ পদ্ধতি, অপারেটিং তাপমাত্রা পরিসীমা ইত্যাদি, তারপর সরবরাহকারী নির্দিষ্ট প্রয়োজন অনুযায়ী এটি করতে দিন;
কিভাবে সেগমেন্ট কোড স্ক্রিন প্রদর্শন নিয়ন্ত্রণ হিসাবে, কিছু MCU যেমন MSP4304152 সমর্থন সেগমেন্ট কোড ড্রাইভার, যদি না, আপনি একটি বিশেষ ড্রাইভার আইসি যেমন HT1621B / HT1622 ব্যবহার করতে পারেন, ইত্যাদি,ড্রাইভার শেষ হলে, এটি কেবল ডেটা লেখার চেয়ে বেশি কিছু নয়, এবং প্রতিটি ডেটা বিট সংশ্লিষ্ট সেগমেন্ট কোড প্রদর্শন বা না নিয়ন্ত্রণ করে;
নীতি একই, কিন্তু কিছু সি ভাষা দক্ষতা ব্যবহার করে প্রোগ্রাম আরো সংক্ষিপ্ত এবং দক্ষ করতে হবে;
