পণ্যের বিবরণ:
|
কীওয়ার্ড: | 6.86" ইঞ্চি বার টাইপ TFT | রেজোলিউশন: | 480x1280 |
---|---|---|---|
ইন্টারফেস: | এমআইপিআই | পিন: | 40 পিন |
টাচ স্ক্রিন: | বাছাই | সারফেস লুমিনেন্স: | 800 cd/m2 (nits) |
LED লাইফটাইম: | 40,000 ঘন্টা | দেখার দিক: | সমস্ত দেখার কোণ |
সংযোগ: | সংযোগকারী প্রকার | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সাক্ষ্যদান: | ISO9001:2015 / ISO14000:2015 |
বিশেষভাবে তুলে ধরা: | 480 × 1280 বার টিএফটি এলসিডি,৮০০নিট বার টিএফটি এলসিডি,ইন্ডাস্ট্রিয়াল গ্রেডের বার টিএফটি এলসিডি |
ডেটাশিট ডাউনলোড করুন
SFTO686XC-7108BN নির্দিষ্টকরণ.pdf
FL7707N_DS_V0.2_20230324_গ্রাহক.pdf
এই আইটেম সম্পর্কেSFTO686XC-7108BN
শিল্প গ্রেড 6.68 ইঞ্চি স্ট্রিপ টিএফটি এলসিডি ডিসপ্লে 480x1280 পিক্সেলের রেজোলিউশন এবং 800 নিটের উচ্চ উজ্জ্বলতা সহ, বিভিন্ন আলোকসজ্জার অবস্থার মধ্যে পরিষ্কার প্রদর্শন সরবরাহ করার জন্য ডিজাইন করা হয়েছে।নিচে পণ্যটির বিস্তারিত পরিচিতি দেওয়া হল:
ডিসপ্লে স্ক্রিন স্পেসিফিকেশনঃ
আকারঃ ৬.৬৮ ইঞ্চি, সীমিত স্থান সহ শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত।
রেজোলিউশনঃ 480x1280 পিক্সেল, পরিষ্কার চিত্র এবং পাঠ্য প্রদর্শন প্রদান করে, উচ্চ-রেজোলিউশন প্রদর্শন প্রয়োজন এমন অনুষ্ঠানের জন্য উপযুক্ত।
ডিসপ্লে প্রযুক্তিঃ
টিএফটি (থিন ফিল্ম ট্রানজিস্টর) প্রযুক্তি গ্রহণ দ্রুত প্রতিক্রিয়া এবং উচ্চ বিপরীত প্রদর্শন নিশ্চিত করে, যা গতিশীল চিত্র এবং ভিডিওগুলির জন্য উপযুক্ত।
উজ্জ্বলতা:
৮০০ নিটের উচ্চ উজ্জ্বলতা উজ্জ্বল শিল্প পরিবেশ বা বাইরের অবস্থার মধ্যে পরিষ্কার দৃশ্যমানতা নিশ্চিত করে।
রঙ:
সমৃদ্ধ রং এবং সূক্ষ্ম চিত্র উপস্থাপন করতে সক্ষম 16.7 মিলিয়ন রঙ প্রদর্শন সমর্থন করে।
ইন্টারফেস প্রকারঃ
MIPI ইন্টারফেস প্রদান করতে পারে, যা মোবাইল ডিভাইস এবং উচ্চ-কার্যকারিতা প্রদর্শন মডিউল সংযোগের জন্য উপযুক্ত একটি উচ্চ-গতির সিরিয়াল ইন্টারফেস।
দেখার কোণঃ
ইন্ডাস্ট্রিয়াল গ্রেডের টিএফটি এলসিডি সাধারণত একটি বিস্তৃত দেখার কোণ (আইপিএস টাইপ) থাকে, যা বিভিন্ন কোণ থেকে একটি ভাল চাক্ষুষ অভিজ্ঞতা নিশ্চিত করে।
কাজের তাপমাত্রাঃ
শিল্পের মান পূরণের জন্য ডিজাইন করা হয়েছে, -20C থেকে +70C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে স্থিতিশীল অপারেশন করতে সক্ষম এবং বিভিন্ন কঠোর পরিবেশে অভিযোজিত।
স্থায়িত্বঃ
উচ্চ স্থায়িত্ব নকশা, 24/7 নিরবচ্ছিন্ন অপারেশন জন্য উপযুক্ত, দীর্ঘমেয়াদী স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত।
প্রয়োগের দৃশ্যকল্পঃ
বিভিন্ন শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনের জন্য উপযুক্ত যেমন শিল্প অটোমেশন, চিকিৎসা সরঞ্জাম, ট্রাফিক মনিটরিং, নিরাপত্তা পর্যবেক্ষণ ইত্যাদি।
কাস্টমাইজড সেবা:
গ্রাহকের চাহিদা অনুযায়ী, নির্দিষ্ট ইন্টারফেস, আকার, উজ্জ্বলতা ইত্যাদি সহ কাস্টমাইজড পরিষেবা সরবরাহ করা যেতে পারে।
এই ৬.৬৮ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি এলসিডি ডিসপ্লেটি এমন শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ যা এর উচ্চ রেজোলিউশন, উচ্চ উজ্জ্বলতা,এবং বিস্তৃত দেখার কোণ বৈশিষ্ট্য.
বৈশিষ্ট্য
পয়েন্ট | বিষয়বস্তু | ইউনিট |
এলসিডি টাইপ | টিএফটি | - |
রঙ প্রদর্শন করুন | ১৬ এম | |
দিকনির্দেশনা | সব | ঘড়ি |
অপারেটিং তাপমাত্রা | -২০ ~ +৭০ | °C |
সংরক্ষণের তাপমাত্রা | -৩০ ~ +৮০ | °C |
মডিউলের আকার | 66.৬*১৮১.০*৪6 | মিমি |
সক্রিয় এলাকা ((W×H) | 60.19*160.51 | মিমি |
বিন্দু সংখ্যা | 480×RGB×1280 | বিন্দু |
পাওয়ার সাপ্লাই ভোল্টেজ | 3.3 | V |
ব্যাকলাইট | ১২টি এলইডি (সাদা) | পিসি |
উজ্জ্বলতা ((LCM) | 800 | cd/m2 |
তথ্য স্থানান্তর | এমআইপিআই | - |
এলসিএম সংযোগকারী প্রকার | AFC30-S40FCC-00 | 0.5 পিচ 40 পিন |
ড্রাইভার আইসি | FL7707 |
যান্ত্রিক অঙ্কন
পিনের বর্ণনা
পিন নং। | প্রতীক | ফাংশন |
1 | জিএনডি | মাটি |
2 | D0P | এমআইপিআই ডেটা লেন0 ইনপুট (পজিটিভ) |
3 | D0N | MIPI ডেটা লেন0 ইনপুট (নেগেটিভ) |
4 | জিএনডি | মাটি |
5 | ডি১পি | MIPI ডেটা লেন1 ইনপুট ((পজিটিভ) |
6 | D1N | এমআইপিআই ডেটা লেন১ ইনপুট (নেগেটিভ) |
7 | জিএনডি | মাটি |
8 | CLKP | MIPI CLK ইনপুট (পজিটিভ) |
9 | CLKN | MIPI CLK ইনপুট (নেগেটিভ) |
10 | জিএনডি | মাটি |
11 | ডি২পি | এমআইপিআই ডেটা লেন২ ইনপুট ((পজিটিভ) |
12 | ডি২এন | এমআইপিআই ডেটা লেন২ ইনপুট (নেগেটিভ) |
13 | জিএনডি | মাটি |
14 | ডি৩পি | MIPI ডেটা লেন3 ইনপুট (পজিটিভ) |
15 | D3N | MIPI ডেটা লেন3 ইনপুট (নেগেটিভ) |
16-17 | জিএনডি | মাটি |
১৮-১৯ | ভিসিসি-১ভি৮ | আইও পাওয়ার সাপ্লাই ((1.65V~3.6V) |
20 | REFCLK/NC | এন সি |
21 | এসডিএ/এনসি | এন সি |
22 | এসসিএল/এনসি | এন সি |
23 | বিআইএসটি/এনসি | এন সি |
24 | আরএসটিবি | গ্লোবাল রিসেট পিন. রিসেট অবস্থায় প্রবেশ করতে সক্রিয় কম. স্থিতিশীলতা জন্য একটি RC রিসেট সার্কিট সঙ্গে সংযোগ সুপারিশ. স্বাভাবিকভাবে উচ্চ টানুন. |
25 | এসটিবিওয়াইবি | এন সি |
26 | AVDD/NC | এন সি |
27 | জিএনডি | মাটি |
২৮-২৯ | কে | ব্যাকলাইট LED গ্রাউন্ড |
30 | জিএনডি | মাটি |
31 | VGL/NC | এন সি |
৩২-৩৩ | জিএনডি | মাটি |
34 | VGH/NC | এন সি |
৩৫-৩৬ | এ | ব্যাকলাইট এলইডি পাওয়ার |
৩৮-৩৯ | ভিডিডি-৩ভি৩ | পাওয়ার সাপ্লাই ((3.3 ~ 3.6V) |
40 | ভিসিওএম/এনসি | এন সি |
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
পাওয়ার সাপ্লাই | ভিডিডি | তা=২৫°সি | - | 3.3 | - | V |
পাওয়ার সাপ্লাই ভোল্টেজের উপর গেট | ভিএইচএইচ | - | 15 | - | V | |
গেট অফ পাওয়ার সাপ্লাই ভোল্টেজ | ভিজিএল | - | -১১ | - | V |
বৈদ্যুতিক বৈশিষ্ট্য ((Vss=0V,Ta=25°C)
প্যারামিটার | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
পাওয়ার সাপ্লাই | ভিডিডি | তা=২৫°সি | - | 3.3 | 3.6 | V | |
পাওয়ার সাপ্লাই | আইওভিসিসি | তা=২৫°সি | - | 1.8 | - | V | |
ইনপুট ভোল্টেজ | ¢H ¢ | এইচআইভি | ভিআইওভিসিসি=১.৮ ভোল্ট | 0.8VIOVCC | - | VIOVCC | V |
¢L¢ | ভিআইএল | ভিআইওভিসিসি=১.৮ ভোল্ট | 0 | - | 0.২ভিআইওভিসিসি | V |
এলইডি ব্যাকলাইট স্পেসিফিকেশন ((VSS=0V,Ta=25°C)
পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
সরবরাহ ভোল্টেজ | - | - | - | 9.6 | - | V | |
সরবরাহের স্রোত | যদি | - | - | 240 | - | mA | |
সামনের দিকে বর্তমান | স্বাভাবিক | আইপিএন | ৩ চিপ সিরিজ x ৪ | - | - | mA | |
ডিমিং | আইপিডি | - | - | - | |||
LED লাইফ | - | - | 40000 | - | - | ঘন্টা |

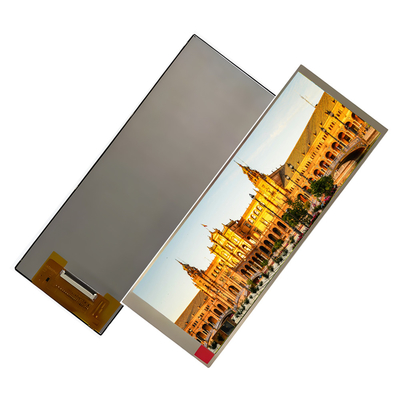

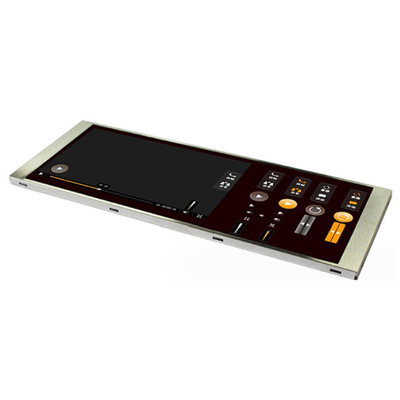

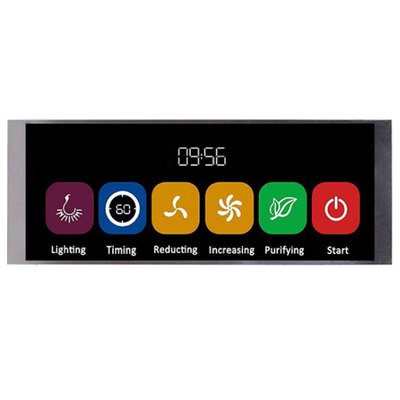

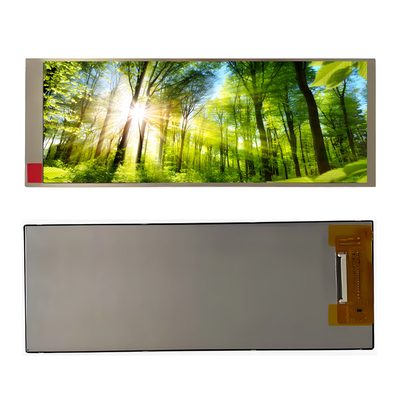

পণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
