পণ্যের বিবরণ:
|
| পণ্য: | মনোক্রোম গ্রাফিক এলসিডি ডিসপ্লে মডিউল 128x64 | রেজোলিউশন: | 128x64 বিন্দু |
|---|---|---|---|
| দিকনির্দেশ দেখুন: | 1 ২টা বাজে | এলসিডি টাইপ: | FSTN, পজিটিভ |
| পোলারাইজার টাইপ: | ট্রান্সমিসিভ | মডিউল আকার: | 49.0L×38.0W×2.85H মিমি |
| দেখার এলাকা: | 46×27 মিমি | ড্রাইভার আইসি: | ST7565R |
| পিন নাম্বার: | 34 পিন | ইন্টারফেস: | 8080 MCU ইন্টারফেস বা 6800 MCU ইন্টারফেস বা 4-লাইন SPI ইন্টারফেস |
| অপারেটিং টেম্প: | -20°C থেকে +70°C | সরবরাহ ভোল্টেজ: | 3.3V (সাধারণ মান) |
| লাইফ টাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 128x64 এক রঙের গ্রাফিক এলসিডি প্রদর্শন,এফএসটিএন এক রঙের গ্রাফিক এলসিডি ডিসপ্লে,সিওজি এক রঙের গ্রাফিক এলসিডি ডিসপ্লে |
||

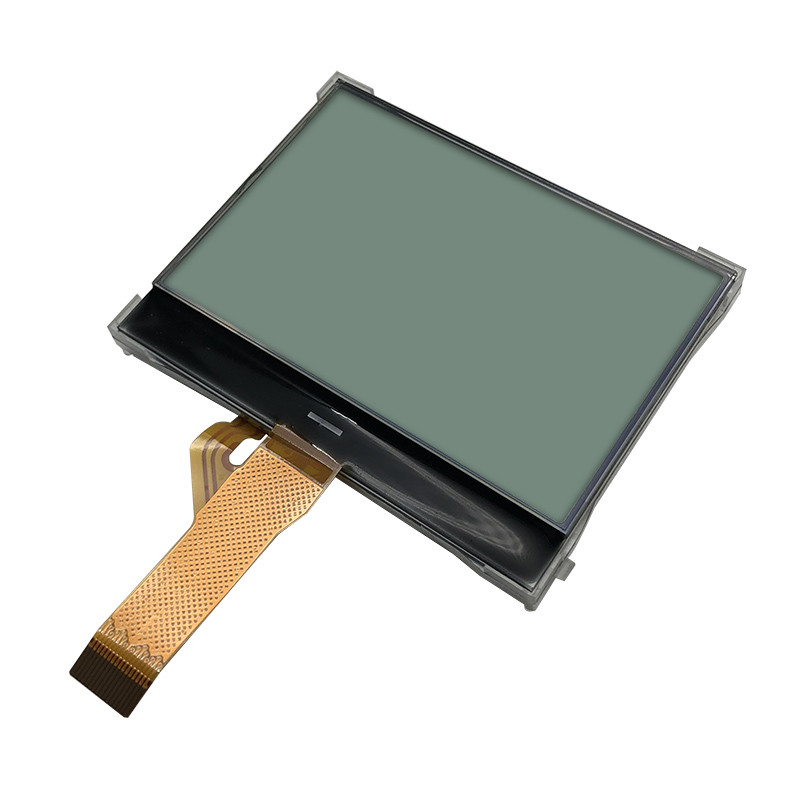

চীন এক রঙের গ্রাফিক এলসিডি ডিসপ্লে মডিউল 128x64 ST7565R FSTN পজিটিভ সিওজি ডিসপ্লে পণ্যের ভূমিকা
এসএইএফ টেকনোলজি এসএফবিএম১২৮৬৪ওয়াইবিএ০১ একটি একরঙা গ্রাফিক টাইপ ১২৮x৬৪ সিওজি এলসিডি মডিউল।
| পণ্যঃ | এক রঙের গ্রাফিক এলসিডি ডিসপ্লে মডিউল 128x64 | রেজল্যুশন: | 128x64 ডট |
|---|---|---|---|
| দিকনির্দেশনা দেখুনঃ | ১২টা | এলসিডি টাইপঃ | এফএসটিএন, ইতিবাচক |
| পোলারাইজার প্রকারঃ | ট্রান্সমিসিভ | মডিউলের আকারঃ | 49.0L × 38.0W × 2.85H মিমি |
| দেখার জায়গা: | ৪৬×২৭ মিমি | ড্রাইভার আইসিঃ | ST7565R |
| পিন নম্বরঃ | ৩৪ পিন | ইন্টারফেসঃ | 8080 MCU ইন্টারফেস OR 6800 MCU ইন্টারফেস OR 4-লাইন SPI ইন্টারফেস |
| অপারেটিং তাপমাত্রাঃ | -20°C থেকে +70°C | সরবরাহ ভোল্টেজঃ | 3.3V ((সাধারণ মান) |
| জীবনকালঃ | 40,000 ঘন্টা | সম্মতিঃ | REACH & RoHS মেনে চলুন |
ডিসপ্লে ডেটা র্যাম (ডিডিআরএএম)
ডিসপ্লে ডেটা র্যাম এলসিডির জন্য পিক্সেল ডেটা সঞ্চয় করে। এটি 65-সারি দ্বারা 192-কলামের ঠিকানাযোগ্য অ্যারে। পৃষ্ঠা এবং কলামের ঠিকানা নির্দিষ্ট করার সময় প্রতিটি পিক্সেল নির্বাচন করা যেতে পারে।৬৫টি সারি ৮টি পাতা (পৃষ্ঠা ০-পৃষ্ঠা ৭) এবং ৯ম পাতা (পৃষ্ঠা ৮) একক পাতা (শুধুমাত্র ডি০) দিয়ে বিভক্ত।. তথ্য প্রতিটি পৃষ্ঠার 8 টি লাইনে সরাসরি D0 থেকে D7 এর মাধ্যমে লেখা হয়। মাইক্রোপ্রসেসর থেকে D0 থেকে D7 এর প্রদর্শন ডেটা এলসিডি সাধারণ লাইনগুলির সাথে মিলে যায়।এলসিডি কন্ট্রোলার এবং MPU ইন্টারফেস স্বাধীনভাবে কাজ করে, তথ্য একই সময়ে RAM এ লেখা যেতে পারে যখন তথ্য LCD এ ঝলকানি ছাড়াই প্রদর্শিত হচ্ছে।
পৃষ্ঠা ঠিকানা সার্কিট
এই সার্কিটটি ডেটা র্যাম প্রদর্শনের জন্য একটি পৃষ্ঠার ঠিকানা সরবরাহ করার জন্য। এটি কেবলমাত্র "পৃষ্ঠা ঠিকানা সেট করুন" নির্দেশের মাধ্যমে পরিবর্তিত 4-বিট পৃষ্ঠা ঠিকানা নিবন্ধক অন্তর্ভুক্ত করে।DDRAM কন্টেন্ট অ্যাক্সেস করার আগে পৃষ্ঠা ঠিকানা সেট করা আবশ্যক. পাতা ঠিকানা ₹8 ₹ আইকনগুলির জন্য একটি বিশেষ RAM এলাকা এবং প্রদর্শন ডেটা D0 শুধুমাত্র বৈধ।
কলাম ঠিকানা সার্কিট
কলাম অ্যাড্রেস সার্কিটের একটি ৮-বিট প্রিসেট কাউন্টার রয়েছে যা ডিসপ্লে ডেটা র্যাম (ডিডিআরএএম) এ কলামের ঠিকানা সরবরাহ করে। ডিডিআরএএম কলামের ঠিকানাটি "সেট কলাম অ্যাড্রেস" কমান্ড দ্বারা নির্দিষ্ট করা হয়।নির্দিষ্ট কলামের ঠিকানাটি প্রতিটি প্রদর্শন ডেটা পাঠ / লেখার অ্যাক্সেসের সাথে বৃদ্ধি করা হয় (+1). এটি এমপিইউ প্রদর্শন ডেটা অবিচ্ছিন্নভাবে অ্যাক্সেস করার অনুমতি দেয়। কন্ট্রোল ফ্ল্যাগ এমওয়াই কম প্যাডগুলির আউটপুট অর্ডার বিপরীত করতে পারে।এবং এমএক্স পতাকা কলাম ঠিকানা এবং SEG আউটপুট মধ্যে সম্পর্ক বিপরীত করা সম্ভব করে তোলে. MX পতাকা সেটিং পরিবর্তন করার পরে ডিসপ্লে ডেটা DDRAM এ পুনরায় লিখতে হবে
অনুগ্রহ করে তথ্যপত্র ST7565R দেখুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের অবহিত করুন, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠিয়ে দেব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
চীন একরঙের গ্রাফিক এলসিডি ডিসপ্লে মডিউল 128x64 ST7565R FSTN পজিটিভ সিওজি ডিসপ্লে পণ্যের অঙ্কন
(ব্যাকলাইট ছাড়াই)
(ব্যাকলাইট সহ)

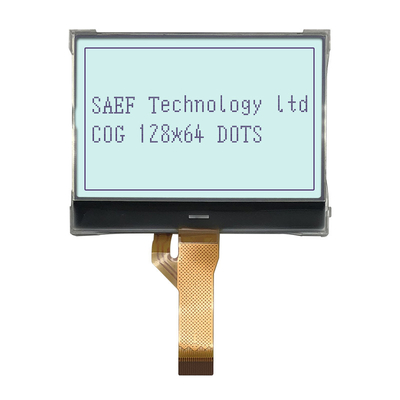

128x64 সিওজি গ্রাফিক এলসিএম রিয়েল প্রোডাক্ট ডেমোস্ট্রেশন
