ইউএসবি পিসিএপি টিএফটি ডিসপ্লে 15.6 ইঞ্চি, চীন আউটডোর এলসিডি ডিসপ্লে ইডিপি 15.6 ইঞ্চি টিএফটি 1000 নিট পৃষ্ঠ উজ্জ্বলতার সাথে

ইউএসবি পিসিএপি টিএফটি ডিসপ্লে 15.6 ইঞ্চি, চীন আউটডোর এলসিডি ডিসপ্লে ইডিপি 15.6 ইঞ্চি টিএফটি 1000 নিট পৃষ্ঠ উজ্জ্বলতার সাথেপণ্যের বর্ণনা

SFTO1560SMT-7050A3-N পিসিএপি টিএফটি ডিসপ্লে একটি 15.6 ইঞ্চি রঙ সক্রিয় ম্যাট্রিক্স টিএফটি এলসিডি মডিউল যা সক্রিয় সুইচিং ডিভাইস হিসাবে অ্যামোফাস সিলিকন টিএফটি (থিন ফিল্ম ট্রানজিস্টর) ব্যবহার করে। এই মডিউলটির একটি 15.6 ইঞ্চি রঙের সক্রিয় ম্যাট্রিক্স টিএফটি এলসিডি মডিউল রয়েছে।পূর্ণ-এইচডি রেজোলিউশনের সাথে 6 ইঞ্চি ডায়াগনালভাবে পরিমাপ করা সক্রিয় একটি রে (1920 অনুভূমিক দ্বারা 1080 উল্লম্ব পিক্সেল অ্যারে). প্রতিটি পিক্সেলকে লাল, সবুজ, নীল বিন্দুতে বিভক্ত করা হয়েছে যা উল্লম্ব স্ট্রিপে সাজানো হয়েছে এবং এই মডিউলটি 16.7M ((বৃত্তাকার) ((6 বিট + 2FRC) রঙ এবং রঙের ব্যাপ্তি 45% প্রদর্শন করতে পারে।ব্যাকলাইট ড্রাইভিং জন্য LED ড্রাইভার এই মডেলের মধ্যে নির্মিত হয়.

SFTO1560SMT-7050A3-N PCAP TFT ডিসপ্লেটি eDP (ইম্বডেড ডিসপ্লে পোর্ট) Ver1.2 ইন্টারফেস ব্যবহার করে এবং +3 সরবরাহ করে 16.7M ((8bit) রঙের সাথে 1920×3×1080 ডটপ্যানেলের উপর গ্রাফিক্স এবং পাঠ্য প্রদর্শন করছে।টিএফটি-এলসিডি প্যানেল ড্রাইভিংয়ের জন্য 3VDC সরবরাহ ভোল্টেজএই SFTO1560SMT-7050A3-N TFT-LCD প্যানেলে, উজ্জ্বল এবং পরিষ্কার ছবি অর্জনের জন্য চমৎকার রঙের পারফরম্যান্সের জন্য রঙ ফিল্টার অন্তর্ভুক্ত করা হয়েছে,মাল্টিমিডিয়া অ্যাপ্লিকেশনে ব্যবহারের জন্য এই ডিসপ্লেটিকে সর্বোত্তম করে তোলাসব দিক থেকে সর্বোত্তম দৃশ্যমানতা। ব্যাকলাইট চালিত এলইডি কন্ট্রোলার ছাড়াই। ইডিপি ট্রান্সফার রেট স্পেসিফিকেশনঃ ২.৭ গিগাবাইট/২ লেন ৮ বিট।

* রিজার্ভের ধরন
* ইডিপি ইন্টারফেস
* উচ্চ গতির প্রতিক্রিয়া
* 6-বিট (হাই-এফআরসি) রঙ গভীরতা, প্রদর্শন 16.7M রং
* অন্তর্নির্মিত প্রান্ত টাইপ (LED) ব্যাকলাইট
* RGB98% এবং NTSC45% এর সাথে সামঞ্জস্যপূর্ণ (NTSC72%ও উপলব্ধ)
* উচ্চ উজ্জ্বলতা এবং বৈসাদৃশ্য অনুপাত, কম প্রতিফলন এবং বিস্তৃত দেখার কোণ
* শুধুমাত্র ডিই (ডেটা সক্ষম)
* রোহস এবং হ্যালোজেন মুক্ত
* টিইও ৬।0, ES6.0 মেনে চলুন
* গামা সংশোধন

বৈশিষ্ট্যঃ

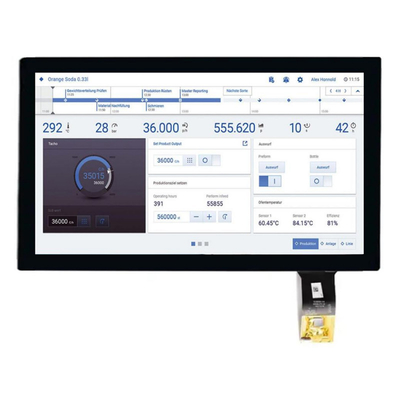

ইউএসবি পিসিএপি টিএফটি ডিসপ্লে 15.6 ইঞ্চি, চীন আউটডোর এলসিডি ডিসপ্লে ইডিপি 15.6 ইঞ্চি টিএফটি 1000 নিট পৃষ্ঠ উজ্জ্বলতার সাথে পণ্য Iমাগি

ইউএসবি পিসিএপি টিএফটি ডিসপ্লে 15.6 ইঞ্চি, চীন আউটডোর এলসিডি ডিসপ্লে ইডিপি 15.6 ইঞ্চি টিএফটি 1000 নিট পৃষ্ঠ উজ্জ্বলতার সাথে পণ্যঅঙ্কন

ইডিপি এবং ডিপি থেকে এর পার্থক্যের ভূমিকা

এমবেডেড ডিসপ্লেপোর্ট (ইডিপি) হল মোবাইল অ্যাপ্লিকেশনের জন্য ভিডিও ইলেকট্রনিক্স স্ট্যান্ডার্ডস অ্যাসোসিয়েশন (ভিইএসএ) দ্বারা উন্নত পরবর্তী প্রজন্মের প্যানেল ইন্টারফেস।যা শুধুমাত্র ঐতিহ্যগত নিম্ন-ভোল্টেজ ডিফারেনশিয়াল সিগন্যাল (এলভিডিএস) ইন্টারফেসকে ছাড়িয়ে যায় না, কিন্তু সর্বশেষ সংস্করণ 1.4 স্পেসিফিকেশনে সিস্টেমের শক্তি খরচ কমাতে অনেক নতুন বৈশিষ্ট্য যোগ করে,যা মোবাইল ডিভাইস বাজারে ইডিপি অনুপ্রবেশের সম্প্রসারণকে ত্বরান্বিত করবে বলে আশা করা হচ্ছে।২০০৮ সালে, পিসি ইন্ডাস্ট্রি প্রথম একটি নতুন ভিডিও ট্রান্সমিশন ইন্টারফেস স্ট্যান্ডার্ড - এমবেডেড ডিসপ্লেপোর্ট, যা ইডিপি নামেও পরিচিত, এমবেডেড ডিসপ্লে প্যানেলের চাহিদা মেটাতে।ইডিপি ধীরে ধীরে পুরানো নিম্ন-ভোল্টেজ ডিফারেনশিয়াল সিগন্যাল (এলভিডিএস) ট্রান্সমিশন ইন্টারফেস প্রতিস্থাপন করছে, বিশেষ করে FHD (1,920x1,080 বা 1,920x1,200) বা FHD রেজোলিউশনের চেয়ে বেশি। আপনি সহজেই অল-ইন-ওয়ান পিসি সহ এমবেডেড ডিসপ্লে প্যানেল সহ বিভিন্ন পণ্যগুলিতে eDP অ্যাপ্লিকেশনগুলি খুঁজে পেতে পারেন,ল্যাপটপ, অথবা ট্যাবলেট।

ইডিপি ডিসপ্লেপোর্ট স্ট্যান্ডার্ড থেকে উদ্ভূত, এবং সময়ের সাথে সাথে, ইডিপি এমবেডেড ডিসপ্লে প্যানেল অ্যাপ্লিকেশনগুলির জন্য বেশ কয়েকটি অনন্য বৈশিষ্ট্যগুলিতে বিকশিত হয়েছে। সর্বশেষতম ইডিপি 1.ভিডিও ইলেকট্রনিক্স স্ট্যান্ডার্ডস অ্যাসোসিয়েশন (ভিইএসএ) ২০১২ সালের শেষের দিকে প্রকাশিত 4 টিতে সিস্টেমের শক্তি খরচ কমাতে অনেকগুলি নতুন বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছেবেশিরভাগ মানুষ ডিসপ্লেপোর্ট এবং ইডিপির মধ্যে পার্থক্য সম্পর্কে খুব বেশি সচেতন নয়, তবে নিম্নলিখিত দুটি মধ্যে সম্পর্ক এবং পার্থক্যের তুলনা করবে,এবং eDP এর অনন্য বৈশিষ্ট্য এবং সুবিধা ব্যাখ্যা.

eDP স্পেসিফিকেশন সেট করার জন্য DisplayPort স্ট্যান্ডার্ড পড়ুন

আপনি যদি ইডিপি বুঝতে চান, তাহলে আপনাকে প্রথমে বুঝতে হবে ডিসপ্লেপোর্ট কী। ইন্টারফেসের নীচে মৌলিক স্পেসিফিকেশন এবং যোগাযোগ প্রোটোকলগুলির ক্ষেত্রে,ইডিপি সম্পূর্ণরূপে ডিসপ্লেপোর্টকে বোঝায়তাহলে ডিসপ্লেপোর্ট কি? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, এবং উচ্চ রেজোলিউশন মাল্টিমিডিয়া ইন্টারফেস (এইচডিএমআই) প্রতিস্থাপন করতে। পুরানো ইন্টারফেসের তুলনায়, ডিসপ্লেপোর্ট অনেক সুবিধা আছে, কারণ এটি এসি কাপলিং এবং নিম্ন ভোল্টেজ সুইং নকশা গ্রহণ করে,যা সাবমাইক্রন প্রসেসগুলির সাথে সামঞ্জস্যপূর্ণ এবং বিভিন্ন চিত্র আউটপুট উপাদানগুলিতে সরাসরি সংহত করা যেতে পারে, যেমন কেন্দ্রীয় প্রসেসিং ইউনিট (সিপিইউ), গ্রাফিক্স গ্রাফিক্স ইউনিট (জিপিইউ), অ্যাপ্লিকেশন প্রসেসর (অ্যাপ্লিকেশন প্রসেসর), ইত্যাদি।এটি জটিল এবং অত্যন্ত ইন্টিগ্রেটেড স্কালার এবং এলসিডি প্যানেল টাইমিং কন্ট্রোলারে (টিসিওএন) সরাসরি প্রয়োগ করা যেতে পারেডিসপ্লেপোর্ট (ইডিপি সহ) একমাত্র ভিডিও ইন্টারফেস যা ভিডিও এবং অডিও তথ্য প্রেরণের জন্য প্যাকেট ব্যবহার করে,তাই ভাল ব্যাকওয়ার্ড সামঞ্জস্য বজায় রাখার সময় নতুন বৈশিষ্ট্য ক্রমাগত যোগ করা যেতে পারে.

ডিসপ্লেপোর্ট (ইডিপি সহ) হ'ল সর্বোত্তম পারফরম্যান্স প্রদর্শন ইন্টারফেস, যা 4K রেজোলিউশন প্যানেলে প্রতি সেকেন্ডে 60 ফ্রেম এবং 30-বিট রঙের ডেটা প্রেরণ করতে সক্ষম,এবং এটি একমাত্র ডিসপ্লে ইন্টারফেস যা একটি হাব বা ডেইজি চেইনের মাধ্যমে একক আউটপুট ডিভাইস সহ একাধিক মনিটর চালাতে পারে (eDP এটি সমর্থন করে না). ডিসপ্লেপোর্ট বিভিন্ন বহিরাগত ডিসপ্লে অ্যাডাপ্টার (ডংল) যেমন ডিসপ্লেপোর্ট থেকে ভিজিএ, ডিভিআই বা এইচডিএমআই এর সাথেও ব্যবহার করা যেতে পারে।

ইমেজ প্রসেসিং চিপ একই আউটপুট শারীরিক স্তর সঙ্গে উভয় ডিসপ্লেপোর্ট এবং eDP সমর্থন করতে পারেন। eDP এবং ডিসপ্লেপোর্ট মধ্যে অনেক পার্থক্য আছে,সবচেয়ে বড় পার্থক্য হল যে eDP বিশেষভাবে পরিবেশের জন্য ডিজাইন করা হয়েছে যেমন ল্যাপটপ এবং ট্যাবলেট যা ব্যাটারি ব্যবহার করে, যখন ডিসপ্লেপোর্ট সাধারণত বাহ্যিক পাওয়ার সাপ্লাই থাকলে ব্যবহৃত হয়। অতএব, শক্তি দক্ষতা ইডিপির জন্য খুব গুরুত্বপূর্ণ, এবং এটি মাল্টি-স্ক্রিন ডিসপ্লে সমর্থন করে না।

ডিসপ্লেপোর্ট মত, eDP তিনটি মৌলিক স্থাপত্য আছে

ডিসপ্লেপোর্ট এর মূল লিঙ্ক, সহায়ক চ্যানেল এবং লিঙ্ক প্রশিক্ষণ সহ ডিসপ্লেপোর্ট এর মৌলিক স্থাপত্যের সংক্ষিপ্ত বিবরণ নিচে দেওয়া হল।প্রধান চ্যানেলগুলি অডিও-ভিজ্যুয়াল ডেটা প্রেরণ করে, ডিসপ্লেপোর্ট এসি-সংযুক্ত সংকেত ব্যবহার করে যা আজ বা ভবিষ্যতে ব্যবহৃত সাবমাইক্রন সেমিকন্ডাক্টর প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ।ডেটা কোডিং প্রোটোকলটি অন্যান্য ক্রমিক ডেটা ট্রান্সমিশন ইন্টারফেসের মতো একই 8b / 10b কোডিং পদ্ধতি ব্যবহার করে যেমন ইউনিভার্সাল সিকোয়েন্স বাস (USB), পিসিআই এক্সপ্রেস (পিসিআইই), এসএটিএ ইত্যাদি, যার মাধ্যমে এলভিডিএস, ডিভিআই,এইচডিএমআই এবং অন্যান্য সময় যা স্বতন্ত্র ঘড়ি লাইন প্রয়োজনএছাড়া, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, সিস্টেমের ওয়্যারলেস ট্রান্সমিশনের পারফরম্যান্স উন্নত করে এবং আরএফআই ইলিশ ডিজাইনের প্রয়োজন হ্রাস করে।

ডিসপ্লেপোর্ট স্ট্যান্ডার্ডের সংযোগকারীগুলি ডিফারেনশিয়াল সিগন্যাল লাইনের চারটি জোড়া বা চারটি প্রধান লেনের সমন্বয়ে গঠিত যা প্রধান লেনের মাধ্যমে ভিডিও ডেটা প্রেরণ করে,এবং এক ব্যবহার করে তথ্য প্রেরণ করতে নির্বাচন করা যেতে পারেপ্রদর্শিত তথ্যের পরিমাণের উপর নির্ভর করে, দুটি বা চারটি লেন। উপরন্তু, ডিসপ্লেপোর্ট তিনটি ভিন্ন সংক্রমণ হার নির্ধারণ করে, যার প্রতিটিতে 1.62 গিগাবাইট / সেকেন্ড, 2.7 গিগাবাইট / সেকেন্ড বা 5.4 গিগাবাইট / সেকেন্ডের বিকল্প রয়েছে।যেহেতু ডিসপ্লেপোর্ট 8b/10b কোডিং পদ্ধতি ব্যবহার করে, যা কোডিংয়ের পরে আরও কিছু ডেটা বিট যুক্ত করবে, সর্বোচ্চ ডেটা ট্রান্সফার রেট যা আসলে সমর্থিত হতে পারে তা হলঃ (4 চ্যানেল) এক্স (প্রতি লেন প্রতি 5.4 গিগাবাইট / সেকেন্ড) এক্স (8/10 কোডিং ওভারহেড) = 17.28 গিগাবাইট / সেকেন্ড।ডিসপ্লেপোর্ট এর একটি গুরুত্বপূর্ণ বৈশিষ্ট্য হল যে অন্যান্য ভিডিও ট্রান্সফার ইন্টারফেসের বিপরীতে, ট্রান্সফার রেট পিক্সেল রেটের সাথে পরিবর্তিত হয় না, এটি একটি নির্দিষ্ট ট্রান্সফার রেট ব্যবহার করে, একটি সাধারণ ডেটা ট্রান্সফার চ্যানেলের অনুরূপ, তাই এটি বিভিন্ন অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে,যেমন মাল্টি-স্ক্রিন ডিসপ্লে বিভিন্ন টাইম স্ট্রিম প্রয়োজনীয়তার সাথে; উপরন্তু, একটি নির্দিষ্ট ট্রান্সমিশন হার ব্যবহার উচ্চ গতির ট্রান্সমিশন ইন্টারফেসের সাথে যুক্ত সার্কিট নকশা অপ্টিমাইজ করতে পারেন,এবং ইলেকট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) এবং আরএফআই এর ঘটনা আরও পূর্বাভাসযোগ্য. ডিসপ্লেপোর্ট চিত্রগুলি পিক্সেল ঘড়ির হারের জন্য উপযুক্ত ব্যবধানের সাথে মাইক্রো-প্যাকেটে প্রেরণ করা হয়। প্রধান চ্যানেলটি সিইএ -861 ইনফোফ্রেম ডেটাও প্রেরণ করে,অডিও স্ট্রিম স্যাম্পল রেট তথ্য, অডিও স্ট্রিমিং, এবং মেইন স্ট্রিম অ্যাট্রিবিউট ডেটা, যেমন পিকচার পিক্সেল রেট, ভিডিও ফ্রেমিং, এবং মনিটর টাইমিং ডেটা) ।

সেটিংস এবং নির্দেশাবলী প্রেরণের জন্য AUX চ্যানেল

ডিসপ্লেপোর্ট সংযোজকটিতে একটি স্বাধীন দ্বিপাক্ষিক ট্রান্সমিশন সহায়ক চ্যানেলও রয়েছে, যা AUX চ্যানেল বা AUX সংক্ষেপে বলা হয়,যা দুটি ডিফারেনশিয়াল সিগন্যাল লাইন ব্যবহার করে যার একক দিকনির্দেশের হার মাত্র প্রায় ১ এমবিট/সেকেন্ড সেটিং এবং নিয়ন্ত্রণ কমান্ড প্রেরণের জন্য, এবং ইডিপিতে আরও ব্যবহারের জন্য পরে আলোচনা করা হবে।AUX এর ব্যবহারের মধ্যে সঠিক চিত্র বিন্যাস নিশ্চিত করার জন্য এক্সটেন্ডেড ডিসপ্লে ক্যাপাসিটি আইডেন্টিফিকেশন (EDID) তথ্য পড়া অন্তর্ভুক্ত (এলভিডিএস এর মতো অন্যান্য ইন্টারফেস), ভিজিএ, ডিভিআই, এবং এইচডিএমআই আই 2 সি এর মাধ্যমে প্রেরণ করা হয়); ডিসপ্লেপোর্ট আইটেমগুলির সামগ্রীগুলি যেমন প্রধান চ্যানেলের সংখ্যা, স্থানান্তর হার এবং অন্যান্য আইটেমগুলির দ্বারা সমর্থিত;বিভিন্ন প্রদর্শন কনফিগারেশন স্ক্র্যাচপ্যাড সেট করুন; প্রদর্শন অবস্থা রেজিস্টার পড়ুন। EDID অভিন্নভাবে সংজ্ঞায়িত করা হয় এবং প্রদর্শন ইন্টারফেসের সাথে কিছুই করার নেই,এবং অন্যান্য scratchpads ডিসপ্লেপোর্ট রিসিভারের DPCD (ডিসপ্লেপোর্ট কনফিগারেশন ডেটা) scratchpad অবস্থিতসংযোগ প্রক্রিয়া প্রধান চ্যানেলগুলির নির্ভরযোগ্যতা বাড়াতে সহায়তা করে।সংযোগ হল প্রক্রিয়া যার মাধ্যমে ডিসপ্লেপোর্ট ট্রান্সমিটার এবং রিসিভার ডেটা প্রেরণের আগে একটি সংযোগ স্থাপন করেমূলত, সংযোগ প্রক্রিয়ার সময়,ট্রান্সমিটার বিভিন্ন ভোল্টেজ সুইং amplitudes এবং অন্যান্য সংকেত বৈশিষ্ট্য (প্রি-উত্তেজনা) এটি রিসিভারে আদর্শ স্তরে সমন্বয় না হওয়া পর্যন্ত নিয়মিত. ট্রান্সমিটার এবং রিসিভার AUX এর মাধ্যমে একে অপরের সাথে যোগাযোগ করে সংযোগটি সফল কিনা তা নির্ধারণ করে এবং সংযোগটি মূল চ্যানেলের নির্ভরযোগ্যতা বাড়িয়ে তুলতে পারে,তথ্য ত্রুটি হ্রাস, এবং ক্যাবলের বিভিন্ন দৈর্ঘ্য এবং ধরণের কারণে বৈদ্যুতিক পার্থক্যের ক্ষতিপূরণ দেয়,বিশেষ করে ট্রান্সমিটার এবং রিসিভারের সিস্টেম বোর্ডে সংকেত রুটিং দ্বারা সৃষ্ট পার্থক্য. এটি তারের ক্ষতি, সংযোগকারী, বা হার্ডওয়্যারের অবনতির কারণে বৈদ্যুতিক পরিবর্তনগুলির জন্যও ক্ষতিপূরণ দিতে পারে। ডিসপ্লেপোর্ট সংযোগ চালু হওয়ার সাথে সাথে সংযোগটি কাজ শুরু করে,এবং ভিডিও ডেটা প্রেরণের আগে, সংযোগটি বিশেষ ডেটা প্যাটার্নের একটি সিরিজ প্রেরণ করে,এবং উৎস চারটি ভিন্ন সংকেত amplitudes এবং চারটি ভিন্ন সংকেত বৈশিষ্ট্য স্তর পাঠাতে পারেনপুরো সংযোগ প্রক্রিয়াটি 500 মাইক্রোসেকেন্ড থেকে কয়েক মাইক্রোসেকেন্ড পর্যন্ত সময় নিতে পারে, এটি কতগুলি সামঞ্জস্য করা হয় তার উপর নির্ভর করে।
চালিয়ে যেতে হবে (এটি 15.6 ইঞ্চি পণ্যটিতে দেখুন) ।
