পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 21.5 ইঞ্চি PCAP TFT ডিসপ্লে | রেজোলিউশন: | 1920*1080 পিক্সেল |
|---|---|---|---|
| এলসিডি সাইজ: | 495.6 x 292.2 x 10.57 মিমি (w/o টাচ) | টাচ সহ এলসিডি: | 526 x 324 x 15.16 মিমি (টাচ সহ) |
| সক্রিয় এলাকা: | 476.064 ((H) x 267.786 ((V) মিমি | এলসিডি ইন্টারফেস: | এলভিডিএস |
| CTP ইন্টারফেস: | ইউএসবি | টাচ স্ক্রিন: | CTP (প্রজেক্টিভ ক্যাপাসিটিভ টাচ স্ক্রিন) |
| সারফেস লুমিনেন্স: | 1000 cd/m2 | অপারেটিং টেম্প।: | -10℃ থেকে +60℃ |
| স্টোরেজ টেম্প।: | -20℃ থেকে +60℃ | প্রদর্শনের ধরন: | IPS সম্পূর্ণ দেখার কোণ |
| পৃষ্ঠের চিকিত্সা: | কুয়াশা 25%, 3H | কন্ট্রাস্ট অনুপাত: | 1000 |
| ডিসপ্লে কালার: | 16.7 এম | LED লাইফটাইম: | 30,000 ঘন্টা |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
** ডাটা শীট ডাউনলোড **
SFTO2150SM-7048A3CT নির্দিষ্টকরণ.pdf
পিসিএপি টিএফটি ডিসপ্লে 21.5 ইঞ্চি এফএইচডি 1920 * 1080 রেজোলিউশন, এলভিডিএস 21.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে বিল্ট-ইন এলইডি ব্যাকলাইট ড্রাইভার সহ পণ্যের বর্ণনা
SFTO2150SM-7048A3CT PCAP টিএফটি এলসিডি ডিসপ্লে একটি 21.5 ইঞ্চি রঙ সক্রিয় ম্যাট্রিক্স টিএফটি এলসিডি মডিউল যা সক্রিয় সুইচিং ডিভাইস হিসাবে অ্যামোফাস সিলিকন টিএফটি (থিন ফিল্ম ট্রানজিস্টর) ব্যবহার করে।SFTO2150SMT-7048A-CT PCAP TFT এলসিডি ডিসপ্লে মডিউল একটি 21.5 ইঞ্চি ডায়াগনালভাবে পরিমাপকৃত সক্রিয় এলাকা পূর্ণ-এইচডি রেজোলিউশন (1920 অনুভূমিক দ্বারা 1080 উল্লম্ব পিক্সেল অ্যারে) সহ। প্রতিটি পিক্সেলকে লাল, সবুজ,নীল বিন্দু যা উল্লম্ব রেখাচিত্রে সাজানো হয় এবং এই মডিউল 16 প্রদর্শন করতে পারে.7M ((বৃত্তাকার) ((6 বিট + 2FRC) রঙ এবং রঙের ব্যাপ্তি 72%। ব্যাকলাইট ড্রাইভিংয়ের জন্য LED ড্রাইভারটি এই মডেলটিতে নির্মিত।
SFTO2150SM-7048A3CT PCAP TFT ডিসপ্লেটি ডুয়াল চ্যানেল LVDS, 8 বিট আরজিবি ডেটা ইনপুট ব্যবহার করে এবং +3 সরবরাহ করে 16.7M রঙের সাথে 1920×3×1080 ডটপ্যানেলের উপর গ্রাফিক্স এবং পাঠ্য প্রদর্শন করছে।টিএফটি-এলসিডি প্যানেল ড্রাইভিংয়ের জন্য 3VDC সরবরাহ ভোল্টেজএই SFTO2150SM-7048A3CT TFT LCD ডিসপ্লে প্যানেলে, উজ্জ্বল এবং পরিষ্কার ছবি অর্জনের জন্য চমৎকার রঙের পারফরম্যান্সের জন্য রঙ ফিল্টার অন্তর্ভুক্ত করা হয়েছে,মাল্টিমিডিয়া অ্যাপ্লিকেশনে ব্যবহারের জন্য এই ডিসপ্লেটিকে সর্বোত্তম করে তোলা. সব দিক থেকে সর্বোত্তম দৃশ্যমানতা আছে.
* রিজার্ভের ধরন
* এলভিডিএস ইন্টারফেস
* উচ্চ গতির প্রতিক্রিয়া
* 6-বিট (হাই-এফআরসি) রঙ গভীরতা, প্রদর্শন 16.7M রং
* অন্তর্নির্মিত প্রান্ত টাইপ (LED) ব্যাকলাইট
* RGB98% এবং NTSC45% এর সাথে সামঞ্জস্যপূর্ণ (NTSC72%ও উপলব্ধ)
* উচ্চ উজ্জ্বলতা এবং বৈসাদৃশ্য অনুপাত, কম প্রতিফলন এবং বিস্তৃত দেখার কোণ
* শুধুমাত্র ডিই (ডেটা সক্ষম)
* রোহস এবং হ্যালোজেন মুক্ত
* টিইও ৬।0, ES6.0 মেনে চলুন
* গামা সংশোধন
বৈশিষ্ট্যঃ
| কীওয়ার্ডঃ | 21.5 ইঞ্চি পিসিএপি টিএফটি ডিসপ্লে | রেজল্যুশন: | ১৯২০*১০৮০ পিক্সেল |
|---|---|---|---|
| এলসিডি আকারঃ | 495.6 X 292.2 X 10.57 মিমি (W/O টাচ) | টাচ সহ এলসিডি: | ৫২৬ এক্স ৩২৪ এক্স ১৫.১৬ মিমি (টাচ সহ) |
| সক্রিয় এলাকাঃ | 476.064 ((H) X 267.786 ((V) মিমি | এলসিডি ইন্টারফেসঃ | এলভিডিএস |
| সিটিপি ইন্টারফেসঃ | ইউএসবি | টাচ স্ক্রিনঃ | CTP (প্রোজেক্টিভ ক্যাপাসিটিভ টাচ স্ক্রিন) |
| পৃষ্ঠের উজ্জ্বলতাঃ | 1000 Cd/m2 | অপারেটিং টেম্পঃ | -১০°সি থেকে +৬০°সি |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -২০°সি থেকে +৬০°সি | ডিসপ্লে টাইপঃ | আইপিএস পূর্ণ দেখার কোণ |
| সারফেস ট্রিটমেন্টঃ | কুয়াশা ২৫%, ৩H | কন্ট্রাস্ট রেসিওঃ | 1000 |
| প্রদর্শন রঙঃ | 16.7 এম | এলইডি লাইফটাইমঃ | 30,000 ঘন্টা |
| সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 | সম্মতিঃ | REACH & RoHS মেনে চলুন |

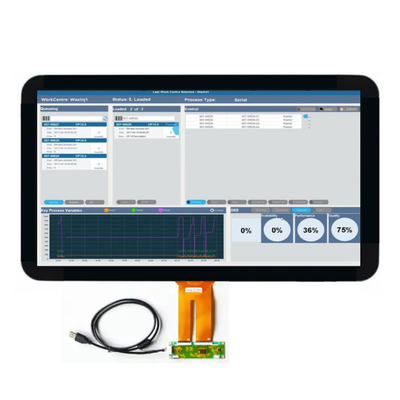

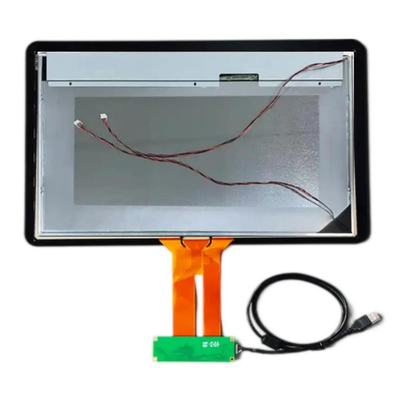

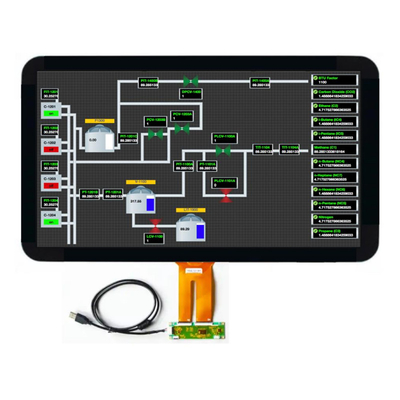

পিসিএপি টিএফটি ডিসপ্লে 21.5 ইঞ্চি এফএইচডি 1920 * 1080 রেজোলিউশন, এলভিডিএস 21.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে বিল্ট-ইন এলইডি ব্যাকলাইট ড্রাইভার সহ পিরডাক্ট Iমাগি
পিসিএপি টিএফটি ডিসপ্লে 21.5 ইঞ্চি এফএইচডি 1920 * 1080 রেজোলিউশন, এলভিডিএস 21.5 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে বিল্ট-ইন এলইডি ব্যাকলাইট ড্রাইভার সহ পণ্যঅঙ্কন
প্রদর্শন পিন সংজ্ঞা
1 RxO0- নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা)
2 RxO0+ ধনাত্মক LVDS ডিফারেনশিয়াল তথ্য ইনপুট (অদ্ভুত তথ্য)
3 RxO1- নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা)
4 RxO1+ ধনাত্মক LVDS ডিফারেনশিয়াল তথ্য ইনপুট (অদ্ভুত তথ্য)
5 RxO2- নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা)
6 RxO2+ ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা)
৭ জিএনডি গ্রাউন্ড
8 RxOCLK- নেতিবাচক LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট (অদ্ভুত ঘড়ি)
9 RxOCLK+ ধনাত্মক LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট (অদ্ভুত ঘড়ি)
10 RxO3- নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা)
11 RxO3+ ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (অদ্ভুত ডেটা)
12 RxE0- নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা)
13 RxE0+ ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (পরিমিত ডেটা)
১৪ জিএনডি গ্রাউন্ড
15 RxE1- নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পৃথক ডেটা)
16 RxE1+ ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (এমন ডেটা)
১৭ জিএনডি গ্রাউন্ড
18 RxE2- নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা)
19 RxE2+ ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (এমন ডেটা)
20 RxECLK- নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট (প্যারি ঘড়ি)
21 RxECLK+ নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট (প্যারি ঘড়ি)
22 RxE3- নেতিবাচক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (পরিমিত ডেটা)
23 RxE3+ ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট (পরিপূর্ণ ডেটা)
24 GND Ground 25 CTL CTL_DVR
২৬ সিই সিই_ ডিভিআর ২৭ এনসি কোন সংযোগ নেই
28 ভিডিডি পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ
29 ভিডিডি পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ
30 ভিডিডি পাওয়ার সাপ্লাই ইনপুট ভোল্টেজ
পিসিএবি ইউএসবি পিন সংজ্ঞা
1 VBUS / VDD
২ ডিএন / ডি-
৩ ডিপি / ডি+
৪ জিএনডি
কারখানার সুবিধা এবং শংসাপত্র
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) স্পর্শ
প্রজেক্টেড ক্যাপাসিটিভ (পিসিএপি) টাচ প্রযুক্তি দ্রুত এবং সংবেদনশীল প্রতিক্রিয়া এবং পেশাদার-গ্রেড নির্ভরযোগ্যতার সাথে মিলিত।
প্রযুক্তি প্রজেক্ট ক্যাপাসিটিভ টাচ স্ক্রিন কঠোর শিল্প, চিকিৎসা, এবং স্বয়ংচালিত অ্যাপ্লিকেশন জন্য ডিজাইন করা হয়। আমরা তরল স্ফটিক প্রদর্শন (LCDs) সঙ্গে PCAP টাচ স্ক্রিন একত্রিত করতে পারেন,যা একটি ইন্টিগ্রেটেড এমবেডেড সলিউশন যা সরবরাহ চেইন এবং সমাবেশকে সহজ করতে সহায়তা করে.
কভার গ্লাস:
1আকারঃ কাস্টম আকার, আকৃতি, প্রান্ত চিকিত্সা, গর্ত এবং কাটা
2. রঙঃ সিল্ক প্রিন্টিং, লোগো
3গ্লাস উপাদানঃ গরিলা গ্লাস, টেম্পারেড গ্লাস, পিএমএমএ
4চিকিত্সাঃ আয়না, এজি, এআর, এএফ
সেন্সর:
1সেন্সর উপাদানঃ গ্লাস, ফিল্ম, ফিল্ম+ফিল্ম
2FPC: আকৃতির নকশা ঐচ্ছিক
3. আইসিঃ ইইটিআই, আইএলআইটিইকে, এসআইএস, সাইপ্রাস, ফোকালটেক, গুডিক্স ইত্যাদি
4ইন্টারফেসঃ আই২সি, ইউএসবি, আরএস২৩২
আমাদের সাথে যোগাযোগ
আমরা আপনার প্রকল্প সম্পর্কে শুনতে ভালোবাসি, আপনার যদি কোন প্রশ্ন থাকে, আপনি আমাদের sales2@saef.com.cn এ যোগাযোগ করতে পারেন
অনুসন্ধান কীওয়ার্ডঃপিসিএপি টিএফটি ডিসপ্লে ২১.৫ ইঞ্চি,21.5 ইঞ্চি টিএফটি এলসিডি
