পণ্যের বিবরণ:
|
| পণ্য: | 16x2 COG অক্ষরের LCD ডিসপ্লে | অক্ষর / কলাম: | 16 অক্ষর x 2 লাইন |
|---|---|---|---|
| এলসিডি টাইপ: | FSTN, নেতিবাচক, ট্রান্সমিসিভ | অপটিক্স: | 1 ২টা বাজে |
| আউটলাইন আবছা.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (মিমি) | দেখার এলাকা: | 36 ((H) x 10 ((V) (মিমি) |
| ডট সাইজ: | 0.365 ((H) x 0.375 ((V) (মিমি) | ডট পিচ: | 0.385 ((H) x 0.395 ((V) (মিমি) |
| ড্রাইভিং পদ্ধতি: | 1/16 ডিউটি চক্র, 1/5 পক্ষপাত | অপারেটিং টেম্প: | -10°C থেকে +60°C |
| স্টোরেজ টেম্প: | -20°C থেকে +70°C | পিন নাম্বার: | 11 পিন |
| কন্ট্রোলার: | ST7032 বা সমতুল্য | ইন্টারফেস: | আইআইসি এমপিইউ ইন্টারফেস |
| সংযোগকারী: | ZIF FPC | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 16x2 অক্ষর COG এলসিডি প্রদর্শন,সিওজি এলসিডি ডিসপ্লে 3.3V,আই২সি এমপিইউ কোগ এলসিডি মডিউল |
||
1602 সিওজি অক্ষর এলসিডি মডিউল, এলসিডি 16x2 অক্ষর প্রদর্শন পণ্যের ভূমিকা
এসএইএফ টেকনোলজি এসএফ১৬০২জেআর-২৬৯ একটি একরঙের সিওজি ১৬এক্স২ অক্ষরের এলসিডি ডিসপ্লে মডিউল। এটি একটি এসটি৭০৩২ কন্ট্রোলার বা সমমানের আইসি দিয়ে সজ্জিত এবং আই২সি এবং এমপিইউ ইন্টারফেস সমর্থন করে।SF1602JR-269 অক্ষর প্রদর্শন LCD 1602 মডিউলের পাওয়ার ভোল্টেজ 3.3V (সাধারণ মান) । এটিতে সাদা এলইডি ব্যাকলাইট, নীল এবং হলুদ সবুজ এলইডি ব্যাকলাইট বিকল্প রয়েছে। SF1602JR-269 হল এফএসটিএন সংক্রমণ নেতিবাচক মোড।এটি -10 °C থেকে +60 °C পর্যন্ত তাপমাত্রায় কাজ করতে পারে; এর স্টোরেজ তাপমাত্রা পরিসীমা -20 °C থেকে +70 °C। এই এলসিডি মডিউলটি প্রাথমিকভাবে স্পর্শ ছিল না, কিন্তু স্পর্শ প্যানেল কাস্টমাইজযোগ্য। SF1602JR-269 মডিউল ব্যাপকভাবে যন্ত্রপাতি ব্যবহার করা হয়,কার্ড রিডার, সেন্সর ডিভাইস, পিওএস টার্মিনাল, ক্যাশ রিডার, হ্যান্ডহেল্ড ডিভাইস, মেডিকেল অ্যানালাইজার ইত্যাদি।
বৈশিষ্ট্যঃ
1এই 16x2 অক্ষরের এলসিডি ডিসপ্লেটির বাইরের মাত্রা 40.9x20.9x5.3 মিমি, 16 অক্ষর x 2 লাইন সহ।
2এই 16x2 সিওজি এলসিডি একক রঙের প্রদর্শনটি আইআইসি এবং এমপিইউ ইন্টারফেস সমর্থন করে। মডিউলের জন্য সাধারণ ভোল্টেজ 3.3V এবং 2.7V থেকে 4.5V এর মধ্যে কাজ করতে পারে।
3. এই 1602 COG LCD এর পাওয়ার বর্তমান 160uA (সর্বোচ্চ 230uA) ।
4. 16x2 অক্ষর মডিউল 12 ঘন্টা দেখার দিক ভাল চালায়.
5এই সিওজি ১৬০২ এলসিডি একটি ব্যয়বহুল সংস্করণ, কম দাম এবং উচ্চ ডিসপ্লে পারফরম্যান্স।
6. এই 1602 অক্ষর COG এলসিডি সাদা, হলুদ সবুজ, অ্যাম্বার, নীল এবং আরও অনেক কিছু সহ বিভিন্ন ব্যাকলাইট রঙের বিকল্পগুলির সাথে আসে।
7এই 16x2 এলসিডি ডিসপ্লেতে একটি জিআইএফ এফপিসি সংযোগ পদ্ধতি রয়েছে এবং এফপিসির দৈর্ঘ্য কাস্টমাইজ করা যায়, যা ডিজাইন এবং ইনস্টল করা সহজ করে তোলে।
উৎপাদন সংক্রান্ত তথ্য:
| পণ্যঃ | 16x2 COG অক্ষর এলসিডি ডিসপ্লে |
| এলসিডি টাইপঃ | FSTN, নেগেটিভ, ট্রান্সমিসিভ |
| অক্ষর / কলামঃ | ১৬টি অক্ষর এক্স ২টি লাইন |
| অপটিক্সঃ | ১২টা |
| রূপরেখা ডিম: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (মিমি) |
| দেখার জায়গা: | 36 ((H) X 10 ((V) (মিমি) |
| ডট পিচ: | 0.385 ((H) X 0.395 ((V) (মিমি) |
| বিন্দু আকারঃ | 0.365 ((H) X 0.375 ((V) (মিমি) |
| ড্রাইভিং পদ্ধতিঃ | "অন্যায়ের বিরুদ্ধে যুদ্ধ করুন", ১০/১৬ |
| অপারেটিং তাপমাত্রাঃ | -১০°সি থেকে +৬০°সি |
| স্টোরেজ তাপমাত্রাঃ | -20°C থেকে +70°C |
| কন্ট্রোলার: | ST7032 অথবা সমতুল্য |
| সংযোগকারী: | জিআইএফ এফপিসি |
| পিন নম্বরঃ | ১১ টি পিন |
| ইন্টারফেসঃ | আইআইসি এমপিইউ ইন্টারফেস |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
1602 সিওজি অক্ষর এলসিডি মডিউল, এলসিডি 16x2 অক্ষর প্রদর্শন পণ্যের অঙ্কন
পিন সংজ্ঞাঃ
ভোল্টেজ বুস্টার সার্কিট (ভিডিডি-ভিএসএস) এর জন্য পিন 1 সিএপি 1 এন, বাইরের ক্যাপাসিটর প্রায় 0.1u ~ 4.7uf
ভোল্টেজ বুস্টার সার্কিটের জন্য পিন 2 সিএপি 1 পি (ভিডিডি-ভিএসএস), বাইরের ক্যাপাসিটর প্রায় 0.1u ~ 4.7uf
পিন 3 ভিএলসিডি ডিসি/ডিসি ভোল্টেজ রূপান্তরকারী। অন্তর্নির্মিত বুস্টার ব্যবহার করা হলে একটি ক্যাপাসিটরকে হিটারমিনাল এবং ডি ভিআইএন এর মধ্যে সংযুক্ত করুন।বিপরীতে সামঞ্জস্য
পিন ৪ ভিআইএন-ভিডিডি ভিডিডিঃ ২.৭ ভোল্ট থেকে ৫.৫ ভোল্ট
পিন ৫ ভিআইএন-ভিডিডি ভিডিডিঃ ২.৭ ভোল্ট থেকে ৫.৫ ভোল্ট
পিন 6 SHLS সিমেন্ট সংকেত দিক নির্বাচন করুনঃ
0: Seg1~80 কলামের ঠিকানা 79~0 (অনুপাতিক)
1: Seg1~80 কলামের ঠিকানা 0~79 ((Normal)
পিন ৭ SHLC সাধারণ সংকেত নির্দেশ নির্বাচন করুনঃ
0: Com1~16 রেখা ঠিকানা 15~0 (বিপরীত)
1: Com1~16 রিং ঠিকানা 0~15 ((স্বাভাবিক)
পিন৮ ভিএসএস গ্রাউন্ড (0V)
পিন 9 এসডিএ আই 2 সি ইন্টারফেসে ডিবি 7 (এসডিএ) ইনপুট ডেটা এবং ডিবি 6 (এসসিএল) ঘড়ি ইনপুট। এসডিএ এবং এসসিএলকে আই 2 সি বাসে সংযোগ করতে হবে (আই 2 সি বাসটি এসডিএ / এসসিএল এবং আই 2 সি বাসের পাওয়ারের মধ্যে একটি প্রতিরোধক সংযুক্ত করতে হবে)
পিন 10 এসসিএল আই 2 সি ইন্টারফেসে ডিবি 7 (এসডিএ) ইনপুট ডেটা এবং ডিবি 6 (এসসিএল) ক্লক ইনপুট। এসডিএ এবং এসসিএলকে আই 2 সি বাসে সংযোগ করতে হবে (আই 2 সি বাসটি এসডিএ / এসসিএল এবং আই 2 সি বাসের পাওয়ারের মধ্যে একটি প্রতিরোধক সংযুক্ত করতে হবে)
Pin11 XRESET বাহ্যিক রিসেট পিন. শুধুমাত্র যদি রিসেট পাওয়ার ব্যবহার করা হয়, XRESET পিনটি VDD এ সংযুক্ত করা উচিত। কম সক্রিয়।

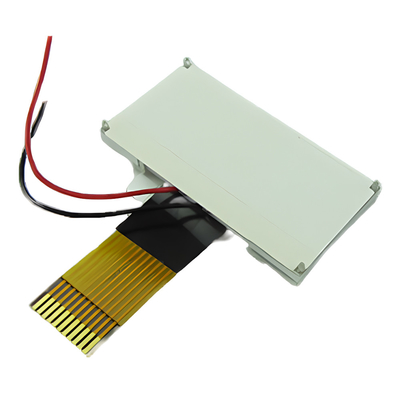

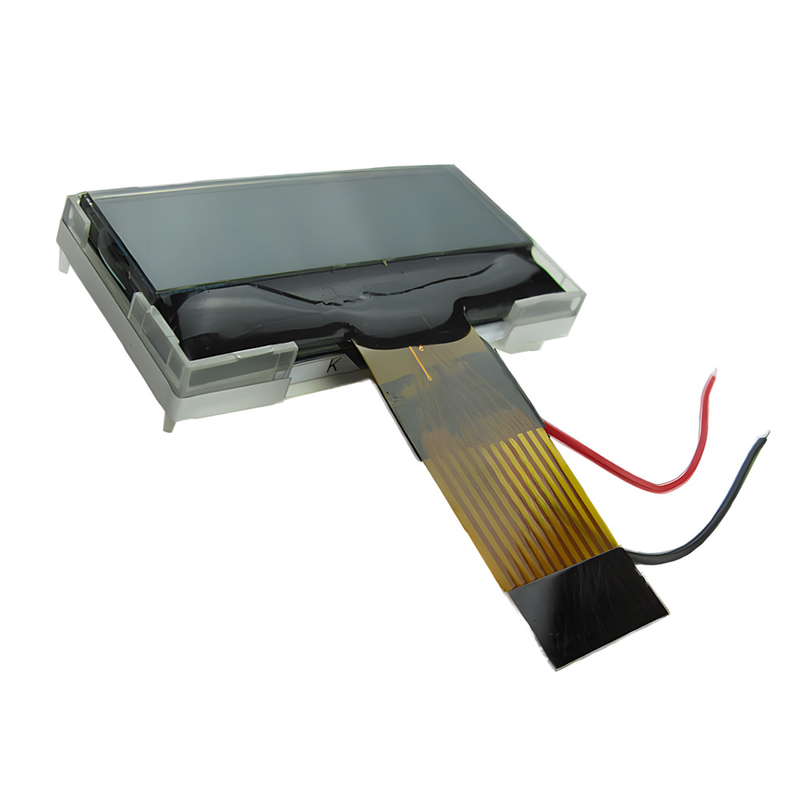

1602 সিওজি অক্ষর এলসিডি মডিউল, এলসিডি 16x2 অক্ষর প্রদর্শন পণ্য চিত্র
