পণ্যের বিবরণ:
|
| পণ্য: | 1.12 ইঞ্চি OLED ডিসপ্লে মডিউল | পিক্সেলের সংখ্যা: | 128x128 বিন্দু |
|---|---|---|---|
| ড্রাইভার আইসি: | SH1107 বা সমতুল্য | প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স |
| ডিসপ্লে কালার: | মনো হোয়াইট | ড্রাইভ ডিউটি: | 1/128 ডিউটি |
| প্যানেলের আকার: | 27 x 30.1 x 1.25 (মিমি) | সক্রিয় এলাকা: | 20.14 x 20.14 (মিমি) |
| পিক্সেল পিচ: | 0.1575 x 0.1575 ((মিমি) | পিক্সেল সাইজ: | 0.1375 x 0.1375(মিমি) |
| দেখার দিক: | সমস্ত দেখার কোণ | ইন্টারফেস: | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| সংযোগ: | জিআইএফ | পিন নাম্বার: | 20 পিন |
| লাইফ টাইম: | 50,000 ঘন্টা @60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 128x128 ডটস OLED ডিসপ্লে মডিউল,1.12 ইঞ্চি OLED ডিসপ্লে মডিউল,SPI I2C গ্রাফিক ওএলইডি ডিসপ্লে |
||

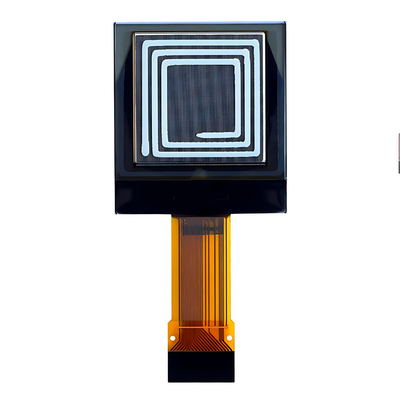

40 মিমি জিআইএফ এফপিসি 1.12 ইঞ্চি ওএলইডি ডিসপ্লে পণ্যের ভূমিকা
প্রোডাক্ট দ্রুত দেখুন
বর্ণনা
SFOS112XZ-128128PAN OLED ডিসপ্লে মডিউলটি একটি 128x128 রেজোলিউশনের COG গ্রাফিক ডিসপ্লে, ডায়াগনাল আকার 1.12 ইঞ্চি।ওএলইডি মডেলটি শিল্প মানের হিসাবে ডিজাইন করা হয়েছে যা প্রতিযোগিতামূলক দামের সুবিধা রয়েছে. মডিউলটি SH1107 আইসি সহ অন্তর্নির্মিত; এটি 8-বিট 68XX/80XX সমান্তরাল, 4-ক্যার SPI, I2C ইন্টারফেস সমর্থন করে। লজিকের জন্য সরবরাহ ভোল্টেজ 2.8V, প্রদর্শনের জন্য সরবরাহ ভোল্টেজ 12V,ভিডিডির জন্য অপারেটিং বর্তমান 55μA, SFOS112XZ-128128PAN OEL ডিসপ্লে মডিউল -40°C থেকে +70°C তাপমাত্রায় কাজ করতে পারে; এর সঞ্চয় তাপমাত্রা -40°C থেকে +80°C পর্যন্ত।
40 মিমি জিআইএফ এফপিসি 1.12 ইঞ্চি ওএলইডি ডিসপ্লে পণ্যের অঙ্কন
পিন সংজ্ঞা
|
পিন সংখ্যা |
প্রতীক | I/O | ফাংশন | |||
| পাওয়ার সাপ্লাই | ||||||
| 1 | ভিপিপি | পি |
OEL প্যানেলের জন্য পাওয়ার সাপ্লাই এটি চিপের সবচেয়ে ইতিবাচক ভোল্টেজ সরবরাহ পিন। এটি বাহ্যিকভাবে সরবরাহ করা আবশ্যক। |
|||
| 3 | ভিডিডি | পি |
লজিক্যালের জন্য পাওয়ার সাপ্লাই এটি একটি ভোল্টেজ সাপ্লাই পিন। এটি একটি বহিরাগত উৎস সংযুক্ত করা আবশ্যক। |
|||
| 20 | জিএনডি | পি |
ওইএল সিস্টেমের ভিত্তি এটি একটি গ্রাউন্ড পিন। এটি লজিক পিন, ওইএল ড্রাইভিং ভোল্টেজ এবং অ্যানালগ সার্কিটগুলির জন্য একটি রেফারেন্স হিসাবেও কাজ করে। এটি অবশ্যই বাহ্যিক গ্রাউন্ডে সংযুক্ত থাকতে হবে। |
|||
| ড্রাইভার | ||||||
| 6 | IREF | আমি |
উজ্জ্বলতা সামঞ্জস্যের জন্য বর্তমান রেফারেন্সএন্ট এই পিনটি সেগমেন্ট বর্তমান রেফারেন্স পিন। এই পিন এবং ভিএসএসের মধ্যে একটি প্রতিরোধক সংযুক্ত করা উচিত। বর্তমানটি সর্বোচ্চ 12.5μA এ সেট করুন। |
|||
| 2 | VCOMH | ও |
ভোল্টেজ আউটপুট উচ্চ COM সিগন্যালের স্তর এই পিনটি COM সিগন্যালগুলির জন্য উচ্চ ভোল্টেজ আউটপুট স্তরের ইনপুট পিন। এই পিন এবং ভিএসএসের মধ্যে ক্যাপাসিটর সংযুক্ত করা উচিত। |
|||
| ইন্টারফেস | ||||||
|
4,5 |
BS1 BS2 |
আমি |
যোগাযোগ প্রোটোকল সেলেক্ট এই পিনগুলি এমসিইউ ইন্টারফেস নির্বাচন ইনপুট। |
নিচের টেবিলটি দেখুনঃ | ||
| আইএম১ | আইএম২ | |||||
| 8-বিট 68XX সমান্তরাল | 0 | 1 | ||||
| ৮-বিট ৮০এক্সএক্স সমান্তরাল | 1 | 1 | ||||
| ৪ ওয়্যার এসপিআই | 0 | 0 | ||||
| আই২সি | 1 | 0 | ||||
| 8 | RES# | আমি |
কন্ট্রোলারের জন্য পাওয়ার রিসেট এবং ড্রাইভার এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানতে থাকুন। |
|||
| 7 | সি এস # | আমি |
চিপ নির্বাচন করুন এই পিন চিপ নির্বাচন ইনপুট. চিপ শুধুমাত্র MCU যোগাযোগের জন্য সক্ষম করা হয় যখন সিএস# নিচে টানা হয়। |
|||
|
9 |
A0 |
আমি |
ডেটা/কমান্ড কন্ট্রোল এই পিনটি ডাটা/কমান্ড কন্ট্রোল পিন। যখন পিনটি উচ্চতর টানা হয়, তখন D7 ~ D0 এ ইনপুটটি প্রদর্শন ডেটা হিসাবে ব্যাখ্যা করা হবে। যখন পিনটি কম টানা হয়,D7~D0 এ ইনপুটটি কমান্ড রেজিস্টারে স্থানান্তরিত হবে. যখন পিনটি উচ্চতর টানা হয় এবং সিরিয়াল ইন্টারফেস মোডটি নির্বাচন করা হয়, তখন এসআই-তে ডেটা ডেটা হিসাবে ব্যাখ্যা করা হবে। যখন এটি কম টানা হয়, তখন এসআই-তে ডেটা হবে কমান্ড রেজিস্টারে স্থানান্তরিত। আই 2 সি মোডে, এই পিনটি দাস ঠিকানা নির্বাচনের জন্য SA0 হিসাবে কাজ করে। এমসিইউ ইন্টারফেস সিগন্যালগুলির সাথে বিস্তারিত সম্পর্কের জন্য, দয়া করে টাইমিং বৈশিষ্ট্য চিত্রগুলি দেখুন। |
|||
|
10 |
WR# |
আমি |
এটি একটি এমপিইউ ইন্টারফেস ইনপুট প্যাড। যখন একটি 8080 MPU সংযুক্ত করা হয়, এই সক্রিয় LOW হয়. এই প্যাড 8080 MPU WR সংযুক্ত সিগন্যাল। ডাটা বাসের সিগন্যালগুলি ডাব্লুআর সিগন্যালের উত্থান প্রান্তে লক করা হয়। যখন একটি 6800 সিরিজ এমপিইউতে সংযুক্ত করা হয়ঃ এটি পাঠ / লেখার নিয়ন্ত্রণ সংকেত ইনপুট টার্মিনাল। যখন R/W = ¢H ¢: পড়ুন. যখন R/W = ¢L ¢: লিখুন. |
|||
|
11 |
E/RD# |
আমি |
এটি একটি এমপিইউ ইন্টারফেস ইনপুট প্যাড। যখন একটি 8080 সিরিজ MPU সংযুক্ত করা হয়, এটি সক্রিয় LOW হয়. এই প্যাড RD সংকেত সংযুক্ত করা হয় ৮০৮০ সিরিজের এমপিইউ, এবং যখন এই সংকেতটি হয় তখন ডেটা বাসটি একটি আউটপুট অবস্থায় থাকে। যখন একটি 6800 সিরিজ MPU সংযুক্ত করা হয়, এটি সক্রিয় উচ্চ। এটি একটি সক্ষম ঘড়ি ইনপুট হিসাবে ব্যবহৃত হয় ৬৮০০ সিরিজের এমপিইউ। |
|||
|
১২-১৯ |
D0~D7 |
I/O |
সিরিয়াল ডেটা ইনপুট/আউটপুট এবং ক্লক যখন সিরিয়াল মোড নির্বাচন করা হয়, D1 হবে সিরিয়াল ডেটা ইনপুট SI এবং D0 হবে সিরিয়াল ঘড়ি ইনপুট SCL। যখন I2C মোড নির্বাচন করা হয়, D1 হল সিরিয়াল ডেটা ইনপুট SDA এবং D0 হল সিরিয়াল ক্লক ইনপুট, SCL। |
|||
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট | নোট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | -০.3 | 3.6 | V | 1, ২ |
| প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিপিপি | 7 | 16.5 | V | 1, ২ |
| অপারেটিং তাপমাত্রা | শীর্ষ | -৪০ | 70 | . সি | |
| সঞ্চয় তাপমাত্রা | টিএসটিজি | -৪০ | 85 | . সি | 3 |
| লাইফ টাইম (100 cd/m2) | 10,000 | - | ঘন্টা | 4 |
দ্রষ্টব্য ১ঃ উপরের সমস্ত ভোল্টেজ ₹VSS = ০V ₹ এর উপর ভিত্তি করে।
দ্রষ্টব্য ২ঃ এই মডিউলটি উপরের সর্বোচ্চ ক্ষমতাসীমা অতিক্রম করলে মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি সেকশন ৩ অনুযায়ী ব্যবহার করা উচিত।. Optics Optics এবং বৈদ্যুতিক বৈশিষ্ট্য. যদি এই মডিউলটি এই অবস্থার বাইরে ব্যবহার করা হয় তবে মডিউলটির ত্রুটি হতে পারে এবং মডিউলের নির্ভরযোগ্যতা খারাপ হতে পারে।
দ্রষ্টব্য 3: সংজ্ঞায়িত তাপমাত্রা পরিসীমা পোলারাইজার অন্তর্ভুক্ত করে না। সর্বোচ্চ প্রতিরোধ ক্ষমতা
পোলারিজারের তাপমাত্রা ৮০ ডিগ্রি সেলসিয়াস হওয়া উচিত।
দ্রষ্টব্য 4: জীবনকালের শেষটি প্রাথমিক উজ্জ্বলতার 50% হিসাবে নির্দিষ্ট করা হয়েছে। ঘরের তাপমাত্রায় রেফারেন্স গড় অপারেশন জীবনকাল উচ্চ তাপমাত্রার শর্তে ত্বরিত দ্বারা অনুমান করা হয়.
অপটিক্স বৈশিষ্ট্য
|
বৈশিষ্ট্য |
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
|
উজ্জ্বলতা (বিপিপি বাহ্যিকভাবে সরবরাহ করা হয়) |
আইবিআর |
নোট ৪ |
100 |
140 |
- |
cd/m2 |
| সি.আই.ই. (সাদা) | এক্স) ওয়াই) | ১৯৩১ | 0.২৫০।27 | 0.২৯০।31 | 0.৩৩.০35 | |
| অন্ধকার রুমের বিপরীতে | সিআর | - | >১০০০০:1 | - | ||
| দেখার কোণ | - | বিনামূল্যে | - | ডিগ্রী |
ডিসি বৈশিষ্ট্য
|
বৈশিষ্ট্য |
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | 1.65 | 2.8 | 3.5 | V | |
|
প্রদর্শনের জন্য সরবরাহ ভোল্টেজ |
ভিপিপি |
নোট ৫ |
11.5 |
12.0 |
12.5 |
V |
|
উচ্চ স্তরের ইনপুট |
এইচআইভি |
IOUT = 100μA, 3.3MHz |
0.8×ভিডিডি |
- |
ভিডিডি |
V |
| নিম্ন স্তরের ইনপুট | ভিআইএল | IOUT = 100μA, 3.3MHz | 0 | - | 0.২×ভিডিডি | V |
| উচ্চ স্তরের আউটপুট | ভিওএইচ | IOUT = 100μA, 3.3MHz | 0.8×ভিডিডি | - | ভিডিডি | V |
| নিম্ন স্তরের আউটপুট | ভিওএল | IOUT = 100μA, 3.3MHz | 0 | - | 0.২×ভিডিডি | V |
| ভিসিআই এর জন্য অপারেটিং বর্তমান | আইডিডি | - | 55 | 100 | μA | |
| ভিপিপির জন্য অপারেটিং বর্তমান | আইপিপি | নোট ৬ | - | 25 | 32 | mA |
|
ভিডিডির জন্য স্লিপ মোড বর্তমান |
আইডিডি, স্লিপ |
- |
0.1 |
5 |
μA |
|
|
ভিপিপির জন্য স্লেপ মোড বর্তমান |
আইপিপি, স্লিপ | - | 0.5 | 5 | μA |
দ্রষ্টব্য ৫ এবং ৬ঃ উজ্জ্বলতা (Lbr) এবং প্রদর্শনের জন্য সরবরাহ ভোল্টেজ (VPP) প্যানেলের বৈশিষ্ট্য এবং গ্রাহকের অনুরোধের পরিবর্তনের সাপেক্ষে।
দ্রষ্টব্য ৬ঃ ভিডিডি = ২.৮ ভোল্ট, ভিপিপি = ১২.০ ভোল্ট, ১০০% ডিসপ্লে এরিয়া চালু।

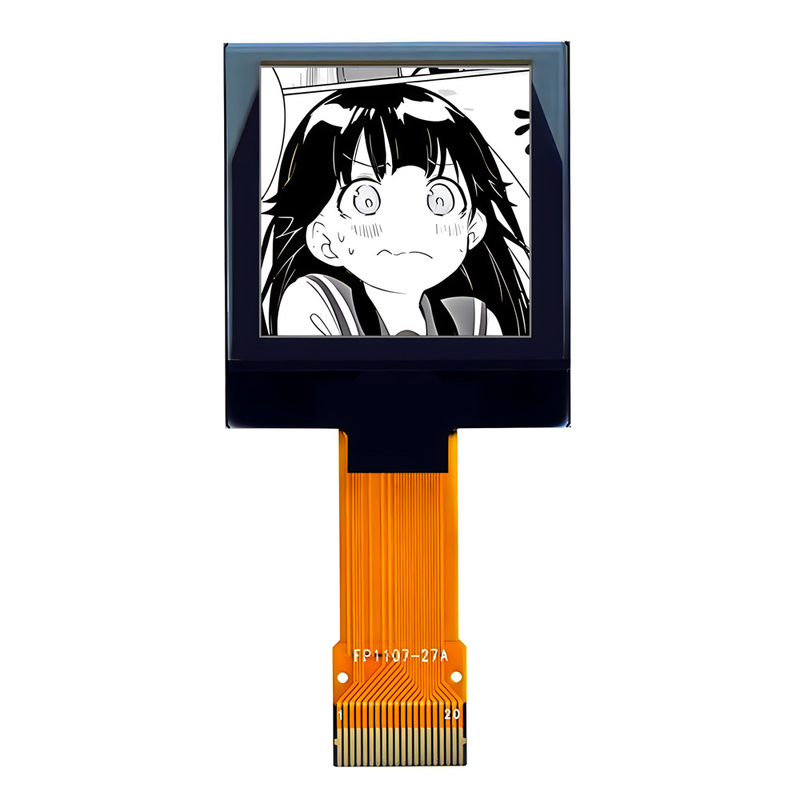

40 মিমি জিআইএফ এফপিসি 1.12 ইঞ্চি ওএলইডি ডিসপ্লে পণ্যের চিত্র
