পণ্যের বিবরণ:
|
| পণ্য: | 3.6 ইঞ্চি সার্কুলার TFT ডিসপ্লে | রেজোলিউশন: | 544 (RGB) x 506 ডট |
|---|---|---|---|
| সারফেস লুমিনেন্স: | 1000 সিডি/মি2 (নিট) | টাচ স্ক্রিন: | ক্যাপাসিটিভ টাচস্ক্রিন (CTP) |
| দেখার দিক: | IPS সম্পূর্ণ দেখার কোণ | ড্রাইভার আইসি: | ST72566 |
| পিন নাম্বার: | 40 পিন | সংযোগ: | জিআইএফ |
| ইন্টারফেস: | আরজিবি 24 বিট | LED লাইফটাইম: | 40,000 ঘন্টা |
| শীর্ষ:: | -30°C থেকে +85°C | রূপরেখার মাত্রা: | 107.13(W)×107.13(H)×9.76(T) মিমি |
| সক্রিয় এলাকা: | 89.76(W) x83.49(H) মিমি | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | উচ্চ উজ্জ্বলতা বৃত্তাকার এলসিডি প্রদর্শন,3.6 ইঞ্চি বৃত্তাকার এলসিডি ডিসপ্লে,544x506 গোলাকার এলসিডি ডিসপ্লে |
||
অটোমোটিভ গ্রেড 3.6-ইঞ্চি বৃত্তাকার টিএফটি এলসিডি ডিসপ্লে মডিউল বর্ণনা
সার্কুলার আইপিএস এলসিডি স্ক্রিনগুলি, একটি উদীয়মান প্রদর্শন প্রযুক্তি হিসাবে, তাদের অনন্য সুবিধা এবং বিস্তৃত অ্যাপ্লিকেশন দৃশ্যের কারণে ব্যবহারকারীদের ধীরে ধীরে আকর্ষণ করেছে।ঘূর্ণায়মান কোণ নকশা স্ক্রিন প্রান্ত মসৃণ এবং চাক্ষুষ প্রভাব আরো আরামদায়ক করে তোলে. একই সময়ে, এই নকশাটি স্ক্রিনটিকে আরও ergonomic এবং ব্যবহারের জন্য সুবিধাজনক করে তোলে। উচ্চ সংজ্ঞা আইপিএস এলসিডি স্ক্রিন গ্রহণ করা আরও বিস্তারিত এবং বাস্তবসম্মত চিত্র প্রভাব উপস্থাপন করতে পারে,এবং ব্যবহারকারীর ভিজ্যুয়াল অভিজ্ঞতা উন্নতএকটি বৃত্তাকার আইপিএস এলসিডি স্ক্রিনের সুবিধা হ'ল এটি কম শক্তি খরচ করে, যার অর্থ এটি অপারেশন চলাকালীন কম তাপ উত্পাদন করে এবং বড় তাপ সিঙ্কগুলির প্রয়োজন হয় না,এর ফলে শক্তি অপচয় এবং পরিবেশ দূষণ হ্রাস পাবে.
TS8036WV001-T হল একটি 3.6-ইঞ্চি টিএফটি মডিউল যা 544x506 রেজোলিউশন আইপিএস প্রযুক্তি সহ। এই বৃত্তাকার টিএফটি এলসিডি আইসি ST72566 দিয়ে সজ্জিত এবং আরজিবি 24 বিট ইন্টারফেস সমর্থন করে।৫ পয়েন্টের PCAP টাচ স্ক্রিন দিয়ে সজ্জিত যা I2C ইন্টারফেস সমর্থন করেএর মাল্টি-টাচ ফাংশনালিটি এবং চমৎকার ভিজ্যুয়াল পারফরম্যান্স এটিকে চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য আদর্শ পছন্দ করে।
- নিম্ন ইনপুট ভোল্টেজঃ ভিডিডিঃ ২.৭-৩.৬ ভোল্ট;
- ডিসপ্লে টিএফটি এলসিডি রঙঃ 16.7M রঙ
-সিপিইউ ইন্টারফেসঃ -আরজিবি ২৪বিট
- অভ্যন্তরীণ পাওয়ার সাপ্লাই সার্কিট.
|
সাধারণ তথ্য
|
স্পেসিফিকেশন | ইউনিট |
| প্রধান প্যানেল | ||
| প্রদর্শন এলাকা ((AA) | 89.76 ((H) * 83.49 ((V) (3.6 ইঞ্চি) | মিমি |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স | - |
| রং প্রদর্শন করুন | 16.7M | রঙ |
| পিক্সেলের সংখ্যা | ৫৪৪ ((RGB) *৫০৬ | বিন্দু |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - |
| পিক্সেল পিচ | 0.165 ((H) *0.165 ((V) | মিমি |
| দেখার কোণ | সব | ঘন্টা |
| ড্রাইভ আইসি | ST72566 | - |
| রঙ পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | |
| প্রদর্শন মোড | ট্রান্সমিসিভ/ সাধারণত কালো | - |
| অপারেটিং তাপমাত্রা | -৩০+৮৫ | °C |
| সংরক্ষণের তাপমাত্রা | -৩০+৮৫ | °C |
যান্ত্রিক তথ্য
|
পয়েন্ট
|
মিনিট। |
টাইপ। |
ম্যাক্স. |
ইউনিট |
নোট | |
| মডিউলের আকার | অনুভূমিক ((H) | - | 107.13 | - | মিমি | -০.1 |
| উল্লম্ব ((V) | - | 107.13 | - | মিমি | -০.1 | |
| গভীরতা ((D) | - | 9.76 | - | মিমি | ±0.4 | |
| ওজন | - | টিবিডি | - | জি | - | |
অটোমোটিভ গ্রেড 3.6-ইঞ্চি বৃত্তাকার টিএফটি এলসিডি ডিসপ্লে মডিউল অঙ্কন
পিন বর্ণনা
|
পিন নং। |
প্রতীক |
স্তর | বর্ণনা |
| 1 | LEDK | এল | ব্যাকলাইট- |
| 2 | LEDA | এইচ | ব্যাকলাইট+ |
| 3 | জিএনডি | এইচ | পাওয়ার গ্রাউন্ড |
| 4 | ভিসিসি | এইচ | পাওয়ার সাপ্লাই ((2.7-3.6V) |
| ৫-১২ | R0-R7 | H/L | রেড ডেটা বাস |
| ১৩-২০ | জি০-জি৭ | H/L | সবুজ ডেটা বাস |
| ২১-২৮ | B0-B7 | H/L | নীল ডেটা বাস |
| 29 | জিএনডি | এল | পাওয়ার গ্রাউন্ড |
| 30 | ডিসিএলকে | H/L | পিক্সেল ঘড়ি সংকেত পিন |
|
31 |
ডিআইএসপি | H/L | সাধারণ অপারেশন মোডে ভিডিডি-তে সংযুক্ত। জিএনডি-তে সংযুক্ত, আইসি স্ট্যান্ডবাই মোডে রয়েছে। |
| 32 | HSYNC | H/L | অনুভূমিক সমন্বয়. |
| 33 | VSYNC | H/L | উল্লম্ব সমন্বয়. |
| 34 | DE | H/L | ডেটা সক্রিয় সংকেত |
|
35 |
AUTODL |
H/L |
OPT ফাংশন কন্ট্রোল পিন |
| 36 | সি এস | H/L | চিপ নির্বাচন ইনপুট পিন |
| 37 | এসসিএল | H/L | সিরিয়াল ক্লক ইনপুট। |
| 38 | এসডিএ | H/L | সিরিয়াল ডেটা ইনপুট পিন |
| 39 | এনটিসি১ | / | থার্মিস্টর সংযুক্ত করুন |
| 40 | এনটিসি ২ | / | থার্মিস্টর সংযুক্ত করুন |
পরম সর্বোচ্চ রেটিং
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
|
| মিনিট | ম্যাক্স. | |||
| লজিক সার্কিটের জন্য সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সার্কিটের জন্য সরবরাহ ভোল্টেজ | ভিসিআই | -০.3 | 4.6 | V |
ডিসি ইলেকট্রিক বৈশিষ্ট্য
|
পয়েন্ট
|
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট | প্রকার | ম্যাক্স. | ||||
| পাওয়ার সাপ্লাই | ভিসিসি | 2.7 | 2.8 | 3.3 | V | |
| স্বাভাবিক মোড বর্তমান খরচ | আইসিসি | - | - | 55 | mA | ভিসিসি=৩.৩ ভোল্ট |
| TFT গেট ON ভোল্টেজ | ভিএইচএইচ | 11.5 | 12 | 16 | V | |
| টিএফটি গেট অফ ভোল্টেজ | ভিজিএল | -৮ | -১২ | -১২ | V | |
ব্যাকলাইট ইউনিটের বৈশিষ্ট্য
|
পয়েন্ট
|
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট | প্রকার | ম্যাক্স. | ||||
| ফরোয়ার্ড এফাইড ভোল্টেজ | Vf | 13.5 | - | 16 | V | |
| ফরোয়ার্ড সরবরাহ বর্তমান | যদি | - | 180 | - | mA | |
| এলসিএম লুমিন্যান্স | এলভি | 800 | 1000 | - | cd/m2 | আইবি=১৮০ এমএ |
| অভিন্নতা | / | 80 | % | - | ||

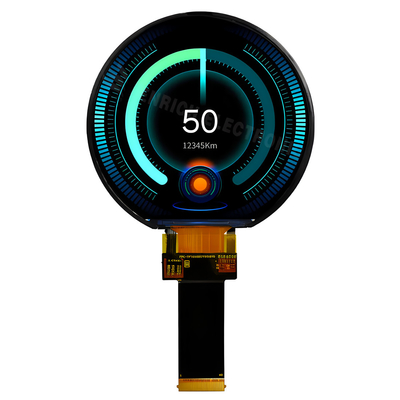

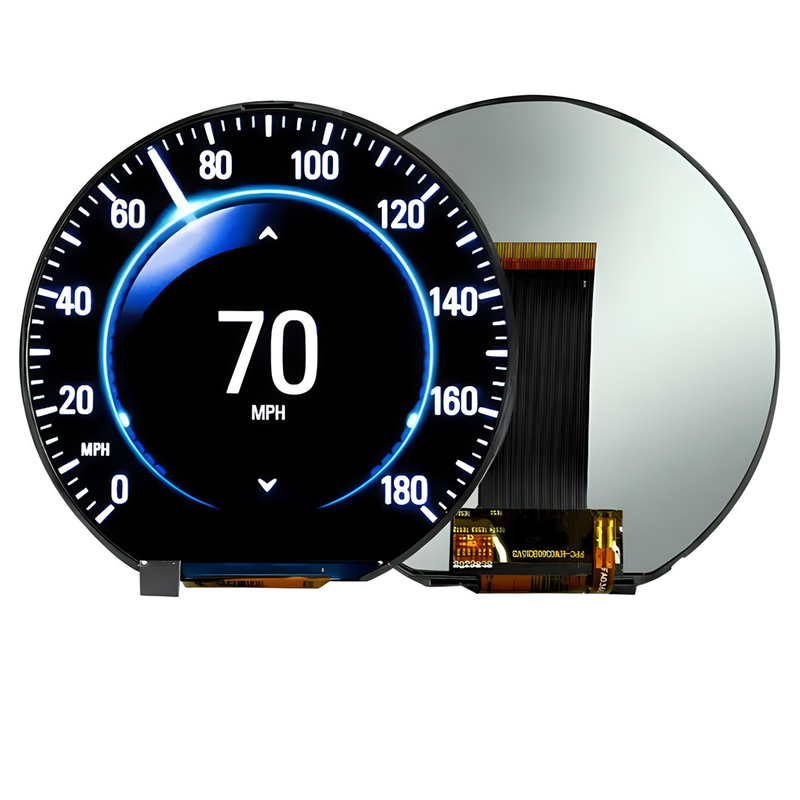

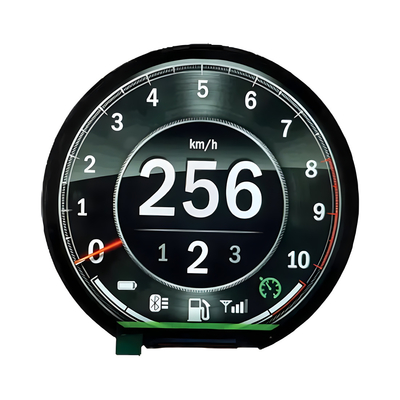

অটোমোটিভ গ্রেড 3.6-ইঞ্চি বৃত্তাকার টিএফটি এলসিডি ডিসপ্লে মডিউলপণ্যের চিত্র
