পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7" স্বয়ংচালিত TFT টাচ LCD | টাচ স্ক্রিন: | ক্যাপাসিটিভ টাচ স্ক্রিন (CTP) |
|---|---|---|---|
| রেজোলিউশন: | 1024x600 | সংমিশ্রণ: | অপটিক্যাল বন্ধন |
| এলসিএম ইন্টারফেস: | এমআইপিআই | পিন: | 30 পিন |
| সারফেস লুমিনেন্স: | 500 cd/m2 | রূপরেখার মাত্রা: | 164.7 x 99.7 x 4.59 (মিমি) |
| সক্রিয় এলাকা: | 154.21 x 85.92 (মিমি) | LED লাইফটাইম: | 40,000 ঘন্টা |
| দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | CTP ইন্টারফেস: | I2C |
| অপারেটিং টেম্প।: | -30℃ থেকে +75℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | অটোমোটিভ গ্রেড টিএফটি ডিসপ্লে মডিউল,1024x600 টিএফটি ডিসপ্লে মডিউল,৭ ইঞ্চি টিএফটি ডিসপ্লে মডিউল |
||
অটোমোটিভ ইলেকট্রনিক্স এবং বিশেষ শিল্পের জন্য বিশেষভাবে কাস্টমাইজড একটি টাচ স্ক্রিন টিএফটি ডিসপ্লে হিসাবে, SAEF প্রযুক্তি থেকে SFTO700TZ-7196ACT নিম্নলিখিত বিরোধী হস্তক্ষেপ কর্মক্ষমতা সুবিধা আছে:
উচ্চ স্থিতিশীলতাঃ অটোমোটিভ গ্রেড টিএফটি এলসিডি স্ক্রিনগুলি স্থিতিশীল থাকতে হবে এবং ক্র্যাশ বা ক্র্যাশ ছাড়াই অবিচ্ছিন্নভাবে কাজ করতে হবে।বিশেষ করে গাড়ির পরিবেশে যেখানে বিভিন্ন কঠোর আবহাওয়া এবং রাস্তা অবস্থার সম্মুখীন হতে পারেতাই স্থিতিশীলতার জন্য প্রয়োজনীয়তা খুবই বেশি।
শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতাঃ গাড়িগুলিতে বিভিন্ন বৈদ্যুতিন চৌম্বকীয় এবং বৈদ্যুতিন স্ট্যাটিক হস্তক্ষেপ রয়েছে, যা টিএফটি এলসিডি স্ক্রিনগুলির প্রদর্শন প্রভাব এবং স্থিতিশীলতাকে প্রভাবিত করতে পারে।এই প্রদর্শন মডিউল বিভিন্ন হস্তক্ষেপ প্রতিরোধ করার জন্য ডিজাইন করা হয়ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, ইলেক্ট্রোস্ট্যাটিক হস্তক্ষেপ ইত্যাদি সহ, জটিল ইলেক্ট্রোম্যাগনেটিক পরিবেশেও স্থিতিশীল প্রদর্শন নিশ্চিত করে।
চমৎকার ইলেকট্রোম্যাগনেটিক সামঞ্জস্যতা: অটোমোবাইল ইলেকট্রনিক্স ক্ষেত্রে,গাড়ির ইলেকট্রনিক ডিভাইস দ্বারা উত্পন্ন ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ মোকাবেলা করার জন্য প্রদর্শন পর্দার উচ্চ ইলেকট্রোম্যাগনেটিক সামঞ্জস্য থাকতে হবেবিশেষ নকশা এবং উপকরণ গ্রহণের মাধ্যমে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রভাব কমাতে টিএফটি ডিসপ্লে মডিউলটি এই বিষয়টি মাথায় রেখে ডিজাইন করা হয়েছিল।
উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধেরঃ গাড়িগুলি উচ্চ এবং নিম্ন তাপমাত্রার পরিবেশের মুখোমুখি হতে পারে, যা টিএফটি এলসিডি স্ক্রিনগুলির কার্যকারিতা এবং নির্ভরযোগ্যতাকে প্রভাবিত করতে পারে।এই ডিসপ্লে মডিউল বিশেষভাবে একটি বিস্তৃত তাপমাত্রা পরিসীমা মানিয়ে নিতে ডিজাইন করা হয়েছে, এমনকি চরম তাপমাত্রায় স্বাভাবিক অপারেশন নিশ্চিত করে।
উচ্চমানের কাঁচামাল এবং উৎপাদন প্রক্রিয়াঃ টিএফটি এলসিডি স্ক্রিনের জীবনকাল এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য উচ্চমানের কাঁচামাল এবং উৎপাদন প্রক্রিয়া নির্বাচন করা প্রয়োজন,এবং কঠোর মান নিয়ন্ত্রণ পরিচালনা.
উপরের এন্টি-ইনফেরেনশন ব্যবস্থাগুলির মাধ্যমে, ৭ ইঞ্চি অটোমোটিভ গ্রেড ক্যাপাসিটিভ টাচ স্ক্রিন টিএফটি ডিসপ্লে মডিউল বিভিন্ন পরিবেশে স্থিতিশীল এবং নির্ভরযোগ্য ডিসপ্লে পারফরম্যান্স সরবরাহ করতে পারে।অটোমোবাইল ইলেকট্রনিক্স ক্ষেত্রে উচ্চ নির্ভরযোগ্যতা প্রদর্শন ডিভাইসের চাহিদা পূরণ.
বৈশিষ্ট্য
| মডেল নম্বরঃ | SFTO700TZ-7196ACT |
| কীওয়ার্ডঃ | ৭" অটোমোটিভ টিএফটি টাচ এলসিডি |
| রেজল্যুশন: | 1024x600 |
| টাচ স্ক্রিনঃ | ক্যাপাসিটিভ টাচ স্ক্রিন (CTP) |
| সংমিশ্রণঃ | অপটিক্যাল বন্ডিং |
| এলসিএম ইন্টারফেসঃ | এমআইপিআই |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৫০০ সিডি/মি২ |
| পিন: | ৩০ পিন |
| রূপরেখা মাত্রাঃ | 164.7 X 99.7 X 4.59 (মিমি) |
| সক্রিয় এলাকাঃ | 154.21 X 85.92 (মিমি) |
| দেখার দিকঃ | আইপিএস, সমস্ত দেখার কোণ |
| অপারেটিং টেম্পঃ | ¥30°C থেকে +75°C |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
| সিটিপি ইন্টারফেসঃ | আই২সি |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
যান্ত্রিক রূপরেখা অঙ্কন
ইন্টারফেস পিন বর্ণনা
| পিন নং। | প্রতীক | বর্ণনা |
| 1 | LEDA | এলইডি অ্যানোড |
| 2 | LEDA | এলইডি অ্যানোড |
| 3 | ভিএইচএইচ | গেট ON ভোল্টেজ |
| 4 | ভিজিএল | গেট অফ ভোল্টেজ |
| 5 | ইউপিডিএন | উল্লম্ব স্ক্যান দিক |
| 6 | এসএইচএলআর | অনুভূমিক স্ক্যান দিক |
| 7 | LEDK | LED ক্যাথোড |
| 8 | LEDK | LED ক্যাথোড |
| 9 | এভিডিডি | অ্যানালগ সার্কিটের জন্য শক্তি |
| 10 | জিএনডি | মাটি |
| 11 | MIPI_TDP3 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 12 | MIPI_TDN3 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 13 | জিএনডি | জিএনডি |
| 14 | MIPI_TDP2 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 15 | MIPI_TDN2 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 16 | জিএনডি | জিএনডি |
| 17 | MIPI_TCP | এমআইপিআই ডিফারেনশিয়াল ক্লক ইনপুট |
| 18 | MIPI_TCN | এমআইপিআই ডিফারেনশিয়াল ক্লক ইনপুট |
| 19 | জিএনডি | জিএনডি |
| 20 | MIPI_TDP1 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 21 | MIPI_TDN1 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 22 | জিএনডি | জিএনডি |
| 23 | MIPI_TDP0 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 24 | MIPI_TDN0 | এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
| 25 | জিএনডি | জিএনডি |
| 26 | এসটিবিওয়াইবি | স্ট্যান্ডবাই মোডে পিন নির্বাচন করুন। |
| 27 | রিসেট | গ্লোবাল রিসেট পিন |
| 28 | ভিডিডি | ডিজিটাল সার্কিটের জন্য শক্তি |
| 29 | ভিডিডি | ডিজিটাল সার্কিটের জন্য শক্তি |
| 30 | VCOM | সাধারণ মোড ভোল্টেজ |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ | ম্যাক্স. | ইউনিট |
| সরবরাহের পাওয়ার ভোল্টেজ | ভিডিডি | -০.3 | - | 3.96 | V |
| I/O পাওয়ার ভোল্টেজ | VDDIO | -০.3 | - | 3.96 | V |
| এভিডিডি ইনপুট পাওয়ার | এভিডিডি | -০.3 | - | 12 | V |
| পাওয়ার সাপ্লাই ভোল্টেজের উপর গেট | ভিএইচএইচ | -০.3 | - | ভিজিএল+৩২ | V |
| গেট অফ পাওয়ার সাপ্লাই ভোল্টেজ | ভিজিএল | ভিজিএইচ-৩২ | - | 0.3 | V |
| ভিএমআইডি ভোল্টেজ | ভিএমআইডি | -০.3 | - | 6.6 | V |
| সাধারণ পাওয়ার সাপ্লাই ভোল্টেজ | VCOM_OP | -০.3 | - | 5.43 | V |
| ভিওটিপি (ওটিপি পাওয়ার) | ভিওটিপি | - | - | 9 | V |
| অপারেটিং তাপমাত্রা | TOPR | -৩০ | - | 75 | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | -৩০ | - | 80 | °C |
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট | পরীক্ষার অবস্থা |
| অপারেটিং ভোল্টেজ | ভিডিডি | 2.6 | - | 3.6 | V | - |
| সরবরাহের স্রোত | আইডিডি | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| ইনপুট ভোল্টেজ | এইচআইভি | 0.8VDD | - | ভিডিডি | V | - |
| ভিআইএল | 0 | - | 0.2VDD | V | ||
| ইনপুট ফুটো বর্তমান | আইআইএল | - এক।0 | - | 1.0 | mA | VIN=VDD বা VSS |
ব্যাকলাইট বৈদ্যুতিক-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
শর্ত |
| সরবরাহ ভোল্টেজ | Vf | 9.0 | 9.6 | 10.2 | V | যদি=১৮০ এমএ |
| সরবরাহ বর্তমান | যদি | - | 180 | - | mA | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - |
| শক্তি অপচয় | Pd | - | 1728 | - | এম ডাব্লু | - |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
450 | 500 | - | Cd/m2 | If=180mA |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি=১৮০ এমএ |
| ব্যাকলাইট রঙ | সাদা | |||||
অপটিক্যাল বৈশিষ্ট্য
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | |||
| মিনিট | প্রকার | ম্যাক্স | ||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 25 | - | মিসেস | |
| 2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 5.0 | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
- | 800 | - | - | |
| 4 |
দেখা কোণ
|
ওহ. | θR | CR>10 | - | 85 | - | ডিগ |
| θL | - | 85 | - | |||||
| ভের। | Θ+ | - | 85 | - | ||||
| ৎ- | - | 85 | - | |||||

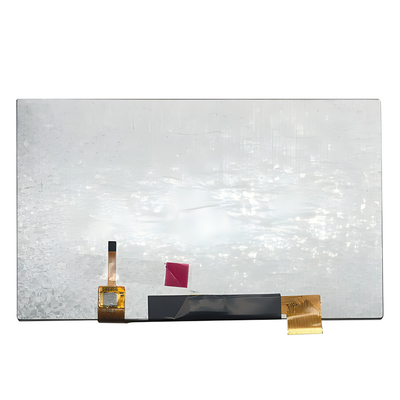

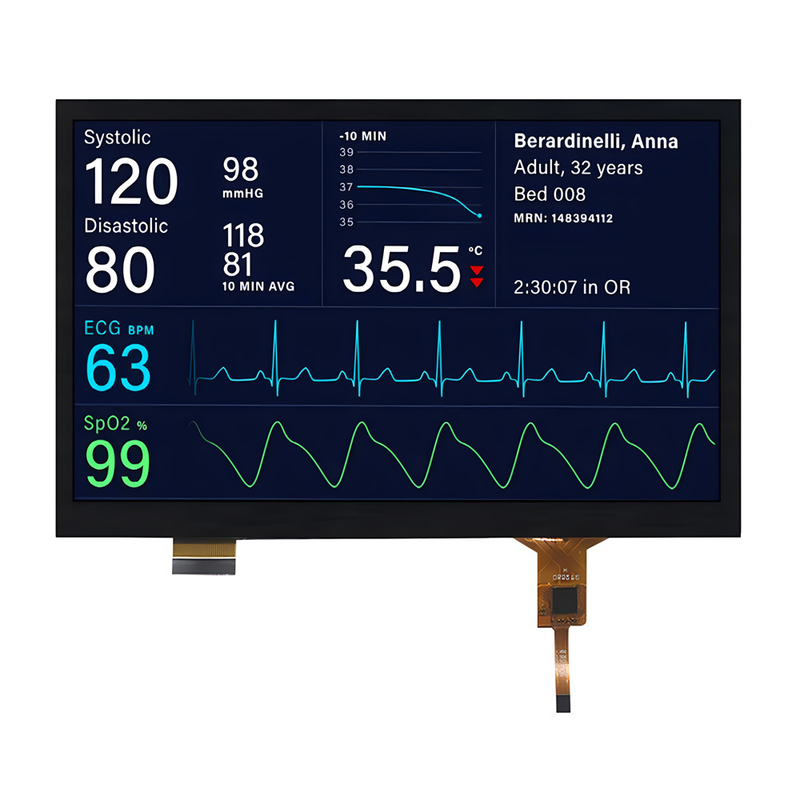

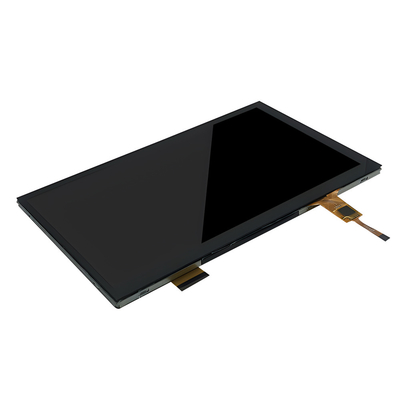

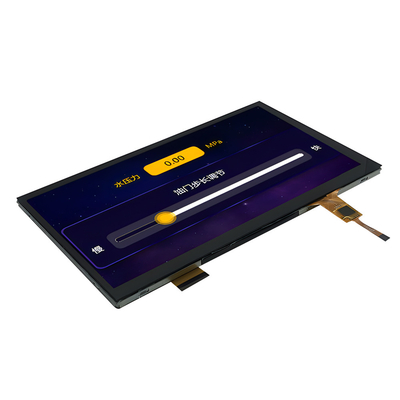

পণ্যের চিত্র
সুবিধা এবং সার্টিফিকেট
