পণ্যের বিবরণ:
|

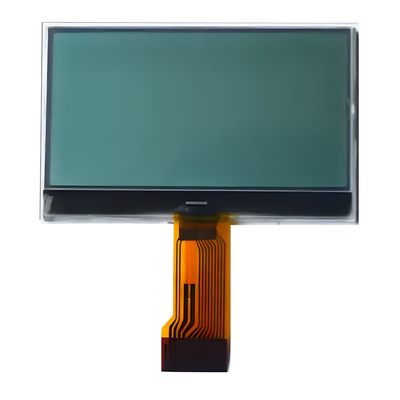

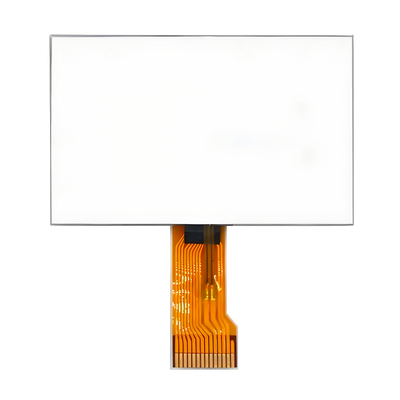

পণ্য: | স্ট্যান্ডার্ড FSTN COG 128x64 LCM | রেজোলিউশন: | 128x64 বিন্দু |
---|---|---|---|
দিকনির্দেশ দেখুন: | 6 টা বাজে | এলসিডি টাইপ: | FSTN, পজিটিভ |
পোলারাইজার টাইপ: | ট্রান্সফ্লেক্টিভ | মডিউল আকার: | 40.0L×28.0W×4.5(সর্বোচ্চ)H |
দেখার এলাকা: | 37.0×20.0 মিমি | ড্রাইভার আইসি: | ST7567 |
পিন নাম্বার: | 28 পিন | ইন্টারফেস: | এমসিইউ |
অপারেটিং টেম্প: | -20°C থেকে +70°C | সরবরাহ ভোল্টেজ: | 3.3V (সাধারণ মান) |
লাইফ টাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 3.৩ ভোল্ট মোনোক্রোম ডিসপ্লে মডিউল,FSTN COG গ্রাফিক ডট ম্যাট্রিক্স এলসিডি,128x64 ডট এক রঙের প্রদর্শন মডিউল |
এই এফএসটিএন সিওজি এলসিডি ডিসপ্লে মডিউলটি উচ্চ সংজ্ঞা, কম শক্তি খরচ এবং উচ্চ নির্ভরযোগ্যতার কারণে বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য একটি আদর্শ পছন্দ।
মেকানিক্যাল স্পেসিফিকেশন
আইটিএম | স্পেসিফিকেশন | |
মডিউল আকার | 80.0 ((W) x 54.0 (H) x 9.7 ((D) | মিমি |
ভিউজিং এরিয়া | 70.7 ((W) x 38.8 ((H) | মিমি |
সক্রিয় এলাকা | 66.52 (W) x33.24 ((H) | মিমি |
ডট সাইজ | 0.48 ((W) x0.48 ((H) | মিমি |
ডট পিচ | 0.52 ((W) x0.52 ((H) | মিমি |
ব্যাকলাইট | সাদা | |
ASSY.TYPE | সিওজি | --- |
রূপরেখা
ইন্টারফেস পিন সংজ্ঞা
পিন নং। | ফাংশন বর্ণনা | প্রতীক |
1 | চিপ নির্বাচন পিন. | /CS1 |
2 | ইনপুট পিন পুনরায় সেট করুন। | /আরইএস |
3 | ডাটা বা কমান্ড নির্বাচন করুন। | A0 |
4 | সিগন্যাল ইনপুট লিখুন | R/W |
5 | সিগন্যাল ইনপুট পড়ুন | এ/আরডি |
৬-১৩ | ৮-বিট বাই-ডাইরেকশনাল ডেটা বাস। | DB0 ∆DB7 |
14 | পাওয়ার (+3.3V) | ভিডিডি |
15 | মাটি | ভিএসএস |
১৬-২০ | -------- | এন সি |
21 | ডিসি-ডিসি | V0 |
22 | ডিসি-ডিসি | XV0 |
২৩-২৪ | -------- | এন সি |
25 | ডিসি-ডিসি | VG |
২৬-৩০ | -------- | এন সি |
31 | এমপিইউ সিস্টেম ইন্টারফেস মোড নির্বাচন করুন.6800 হল H,8080 হল L | C86 |
32 | সিরিয়াল বা সমান্তরাল নির্বাচন করুন, সিরিয়াল হল L, সমান্তরাল হল H | P/S |
৩৩-৩৪ | -------- | এন সি |
ইলেকট্রনিক বৈশিষ্ট্য
বৈশিষ্ট্য | প্রতীক | স্ট্যান্ডার্ড মান | ইউনিট | ||
MIN | টাইপ | ম্যাক্স | |||
পাওয়ার সাপ্লাই ভোল্টেজ ((1) | ভিডিডি | 3.1 | 3.3 | 3.5 | V |
পাওয়ার সাপ্লাই ভোল্টেজ ((২) | এলসিডি | 9.6 | 9.8 | 10.0 | V |
প্রদর্শন প্যাটার্ন বর্তমান | আইডিডি | 0.58 | 1.4 | mA | |
ইনপুট ফুটো বর্তমান | আইআইএল | 1.5 | uA | ||
ইনপুট লজিক LOW | ভিআইএল | 0.2VDD | |||
ইনপুট লজিক উচ্চ | এইচআইভি | 0.8VDD | |||
আউটপুট লজিক কম | ভিওএল | 0.2VDD | |||
আউটপুট লজিক উচ্চ | ভিওএইচ | 0.8VDD | |||
অপারেটিং তাপমাত্রা | TOPR | -৩০ | - ঠিক আছে। | +৮০ | °C |
সংরক্ষণ তাপমাত্রা | টিএসটিজি | - ৩৫ | - ঠিক আছে। | +৮৫ | °C |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট | প্রতীক | তাপমাত্রা ((°C) | রেটিং | ইউনিট | |||
মিনিট | প্রকার | ম্যাক্স | |||||
প্রতিক্রিয়া সময় | উঠার সময় | Tr | 25 | 200 | এম এস | ||
পতনের সময় | Tf | 25 | 200 | ||||
ফ্রেম ফ্রিকোয়েন্সি | এফআর | 25 | 64 | হার্টজ | |||
দেখার কোণ Cr √2 | θ=৯০ | θ1 | 25 | 15 | ডিগ | ||
θ=২৭০ | θ2 | 35 | |||||
θ=0 | θ3 | 30 | |||||
θ=১৮০ | θ4 | 30 | |||||
দিকনির্দেশনা | ৬টা | ||||||
কন্ট্রাস্ট অনুপাত | সিআর | 25 | 2 | -- | |||
বর্তমান খরচ | হয় | 25 | 6 | uA | |||
ক্যাপাসিটি | সি | 25 | 5 | nF |
সুবিধা এবং সার্টিফিকেশন
