পণ্যের বিবরণ:
|
| পণ্য: | CTP সহ 2.8 ইঞ্চি TFT | রেজোলিউশন: | 240*320 বিন্দু |
|---|---|---|---|
| ইন্টারফেস: | 4-তারের SPI | টাচ স্ক্রিন: | PCAP |
| দেখার দিক: | আইপিএস সমস্ত দেখার কোণ | PCAP গঠন: | জিএফএফ |
| এলসিডি কন্ট্রোলার: | ST7789V | পিন নাম্বার: | ১০টি পিন |
| সংযোগ: | ZIF FPC | সারফেস লুমিনেন্স: | 400 cd/m2(nits) |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ৪০০নিট আইপিএস টিএফটি ডিসপ্লে,অপটিক্যাল বন্ডিং আইপিএস টিএফটি ডিসপ্লে,2.8 ইঞ্চি আইপিএস টিএফটি ডিসপ্লে |
||
2.৮ ইঞ্চি টিএফটি এলসিডি স্ক্রিন.pdf
এই আইটেমটি সম্পর্কে SFTO280PY-7200ACT 2.8 ইঞ্চি ধারণক্ষম টাচস্ক্রিন TFT মডিউল
অপটিক্যাল বন্ডেড ক্যাপাসিটিভ টাচ ২.৮ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে এমন একটি ডিভাইস যা উন্নত ডিসপ্লে এবং টাচ প্রযুক্তি একীভূত করে।নিচে পণ্য SFTO280PY-7200ACT এর বিস্তারিত ভূমিকা দেওয়া হল:
পণ্যের তথ্য
- ডিসপ্লে আকারঃ 2.8 ইঞ্চি
- রেজোলিউশনঃ 240x320 পিক্সেল
- ডিসপ্লে প্রযুক্তিঃ আইপিএস (ইন প্লেন স্যুইচিং) প্রযুক্তি, যা একটি বিস্তৃত দেখার কোণ এবং রঙের নির্ভুলতা প্রদান করে
-উজ্জ্বলতাঃ 400 নিট, বিভিন্ন আলোর অবস্থার অধীনে দেখার জন্য উপযুক্ত
- টাচ স্ক্রিন প্রযুক্তিঃ ক্যাপাসিটিভ, উচ্চ সংবেদনশীলতা এবং সুনির্দিষ্ট টাচ কন্ট্রোল প্রদান করে
- ইন্টারফেসঃ TFT ডিসপ্লে সমর্থন SPI (সেরিয়াল পেরিফেরাল ইন্টারফেস) এবং স্পর্শ পর্দা সমর্থন I2C (ইন্টার ইন্টিগ্রেটেড সার্কিট) ইন্টারফেস মাইক্রোকন্ট্রোলার বা অন্যান্য প্রসেসরের সাথে সহজ সংযোগের জন্য
- অপটিক্যাল আঠালোঃ স্পর্শ পর্দা এবং প্রদর্শন পর্দা সংযুক্ত করার জন্য অপটিক্যাল আঠালো ব্যবহার করে, স্পর্শ নির্ভুলতা এবং প্রদর্শন প্রভাব উন্নত
- মাল্টি টাচঃ সাধারণত মাল্টি টাচ ফাংশন সমর্থন করে, একাধিক আঙ্গুলের একযোগে কাজ করার অনুমতি দেয়
- স্থায়িত্বঃ ক্যাপাসিটিভ টাচ স্ক্রিনগুলি প্রতিরোধমূলক টাচ স্ক্রিনগুলির চেয়ে বেশি টেকসই এবং শারীরিক ক্ষতির জন্য কম সংবেদনশীল
অ্যাপ্লিকেশন দৃশ্যকল্প
- ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলঃ ইন্ডাস্ট্রিয়াল সরঞ্জাম প্রদর্শন এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়
- মেডিকেল সরঞ্জামঃ মেডিকেল সরঞ্জাম সম্পর্কে গুরুত্বপূর্ণ তথ্য প্রদর্শন করুন
-ভোক্তা ইলেকট্রনিক্স পণ্যঃ যেমন স্মার্ট হোম ডিভাইস, হ্যান্ডহেল্ড গেম কনসোল ইত্যাদি
- গাড়ির ডিসপ্লেতেঃ গাড়ির ড্যাশবোর্ড বা ইনফোটেইনমেন্ট সিস্টেমের জন্য ব্যবহৃত হয়
-ব্যবসায়িক তথ্য ব্যবস্থাঃ যেমন পিওএস মেশিন, সেলফ সার্ভিস টার্মিনাল ইত্যাদি
পণ্যের সুবিধা
-উচ্চ উজ্জ্বলতাঃ 400nits উজ্জ্বলতা বিভিন্ন আলোর অবস্থার অধীনে পরিষ্কার প্রদর্শন নিশ্চিত করে
- উচ্চ বৈসাদৃশ্যঃ আইপিএস প্রযুক্তি আরও ভাল বৈসাদৃশ্য এবং রঙ কর্মক্ষমতা প্রদান করে
- মাল্টি টাচঃ ক্যাপাসিটিভ টাচ স্ক্রিন মাল্টি টাচ সমর্থন করে, একটি মসৃণ ইন্টারেক্টিভ অভিজ্ঞতা প্রদান করে
- অপটিক্যাল বন্ডিং: প্রদর্শন প্রভাব এবং স্পর্শ নির্ভুলতা উন্নত করে।
সংক্ষেপে, অপটিক্যাল বন্ডেড ক্যাপাসিটিভ টাচ ২.৮ ইঞ্চি আইপিএস টিএফটি ডিসপ্লে উচ্চ উজ্জ্বলতা, উচ্চ বৈসাদৃশ্য এবং মাল্টি টাচ বৈশিষ্ট্যগুলিকে একত্রিত করে,এটি বিভিন্ন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত এবং চমৎকার ব্যবহারকারীর ইন্টারঅ্যাকশন অভিজ্ঞতা প্রদান করে.
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| স্ক্রিনের আকার | 2.8 ইঞ্চি | ডায়াগোনাল |
| পিক্সেলের সংখ্যা | 240RGB ((H) x320 ((V) | পিক্সেল |
| প্রদর্শন অঞ্চল | 43.20 ((H) x57.60 ((V) | মিমি |
| পিক্সেল পিচ | 0.180 ((H) x0.180 ((V) | মিমি |
| রূপরেখা মাত্রা | 50.00x69.20x3.10 | মিমি |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | ― |
| প্রদর্শন মোড | সাধারণত কালো | ― |
| দৃষ্টিভঙ্গি (চোখ) | সব | ― |
| রঙ প্রদর্শন করুন | ২৬২ কে | ― |
| উজ্জ্বলতা ((cd/m2) | 400 | নিট |
| কন্ট্রাস্ট অনুপাত | 1200:1 | ― |
| ইন্টারফেস | ৪ডায়ার এসপিআই | |
| ব্যাকলাইট | LED সাইড লাইট টাইপ | ― |
| ড্রাইভ আইসি | ST7789V | |
| অপারেশন তাপমাত্রা | - ২০ থেকে ৭০ | °C |
| সংরক্ষণ তাপমাত্রা | -৩০ থেকে ৮০ | °C |
| টাচস্ক্রিন | ক্যাপাসিটিভ টাচ স্ক্রিন | |
| টাচস্ক্রিন ইন্টারফেস | আই২সি | |
| টিএফটি+সিটিপি সমন্বয় | অপটিক্যাল বন্ডিং |
রূপরেখা
টিএফটি ইন্টারফেস পিন সংজ্ঞা
| পিন নং। | প্রতীক | ফাংশন |
| 1 | জিএনডি | মাটি |
| 2 | ভিসিসি | পাওয়ার সাপ্লাই. ২.৮ ভোল্ট |
| 3 | এসডিএ | এসপিআই ইন্টারফেসের ইনপুট/আউটপুট পিন |
| 4 | এসসিএলকে | এই পিন সিরিয়াল ইন্টারফেস ঘড়ি ব্যবহার করা হয় |
| 5 | সি এস | চিপ নির্বাচন ইনপুট পিন |
| 6 | রিসেট | বাহ্যিক রিসেট ইনপুট |
| 7 | LEDA | LED ব্যাকলাইট ((Anode) |
| 8 | LEDK | LED ব্যাকলাইট ((ক্যাথোড) |
| 9 | এন সি | এন সি |
| 10 | এস এস | ৪-লাইন সিরিয়াল ইন্টারফেসে ডেটা/কমান্ড নির্বাচন পিন প্রদর্শন |
সিটিপি পিন সংজ্ঞা
| 1 | জিএনডি | মাটি |
| 2 | CTP_RST | টাচ স্ক্রিন পুনরায় সেট করুন |
| 3 | CTP_INT | টাচ স্ক্রিন বিচ্ছিন্ন সংকেত |
| 4 | CTP_SDA | টাচ স্ক্রিন ডাটা সিগন্যাল |
| 5 | CTP_SCL | টাচ স্ক্রিন ঘড়ি সংকেত |
| 6 | ভিসিসি | পাওয়ার সাপ্লাই |
অপটিক্যাল স্পেসিফিকেশন
|
পয়েন্ট |
প্রতীক |
শর্ত |
মিনিট |
প্রকার |
ম্যাক্স |
ইউনিট |
|
|
সাদা আলোকসজ্জা (কেন্দ্র) |
Lv |
Θ=0 স্বাভাবিক দেখা কোণ আইবিএল=৮০ এমএ |
-- |
400 |
-- |
cd/m2 |
|
|
প্রতিক্রিয়া সময় |
Tr+Tf |
-- |
30 |
35 |
এম এস |
||
|
কন্ট্রাস্ট রেসিও |
সিআর |
1000 |
1200 |
-- |
-- |
||
|
রঙ রঙিনতা (CIE1931) |
সাদা |
Wx |
-- |
0.308 |
-- |
|
|
|
ওয়াই |
-- |
0.339 |
-- |
||||
|
দেখার কোণ |
হর |
¢L |
CR≥10 |
75 |
80 |
-- |
|
|
ΘR |
75 |
80 |
-- |
||||
|
ভের |
¢ |
75 |
80 |
-- |
|||
|
ΘD |
75 |
80 |
-- |
||||
|
উজ্জ্বলতা অভিন্নতা |
গড় |
Θ=0 |
80 |
90 |
-- |
% |
|
|
রঙের ব্যাপ্তি |
এনটিএসসি |
Θ=0 |
65 |
70 |
-- |
% |
|
|
অপ্টিম ভিউ দিক |
সব |
||||||
টিএফটি এলসিডি বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
| অ্যানালগ সরবরাহের ভোল্টেজ | ভিডিডি | 2.4 | 2.8 | 3.3 | V |
| ডিজিটাল সরবরাহের ভোল্টেজ | ভিডিডিআই | 1.65 | 1.8 | 3.3 | |
| ইনপুট সিগন্যাল ভোল্টেজ | এইচআইভি | 0.7VDDI | - | ভিডিডিআই | V |
| ভিআইএল | জিএনডি | - | 0.3VDDI | V |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| এলইডি বর্তমান | আইএল | - | 60 | 80 | mA |
| এলইডি ভোল্টেজ | ভিএল | - | 2.8 | 3.2 | V |
| এলইডি লাইফ টাইম | এইচআর | 30000 | 40000 | - | ঘন্টা |

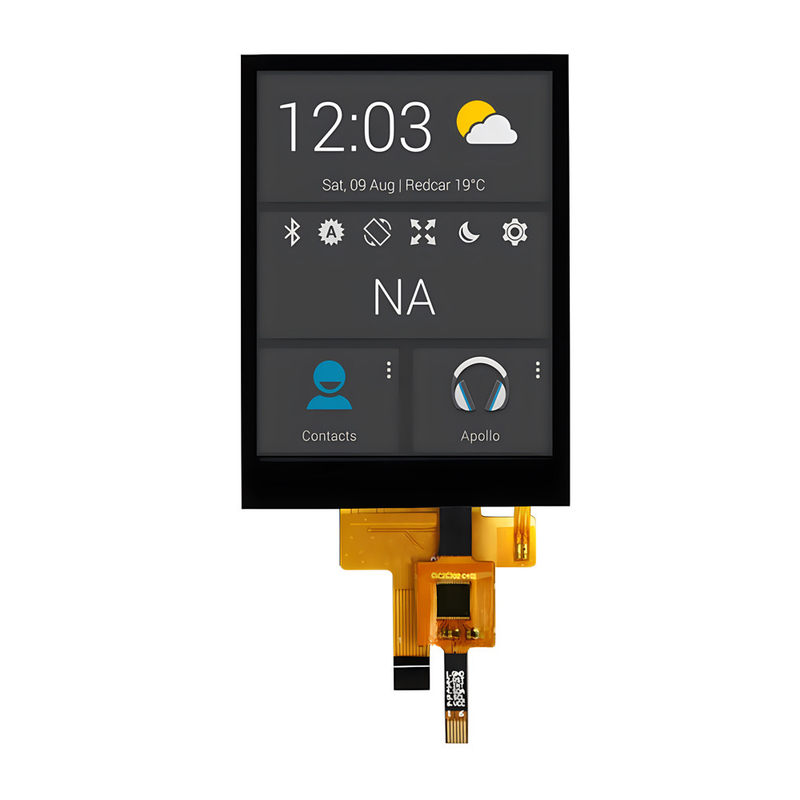

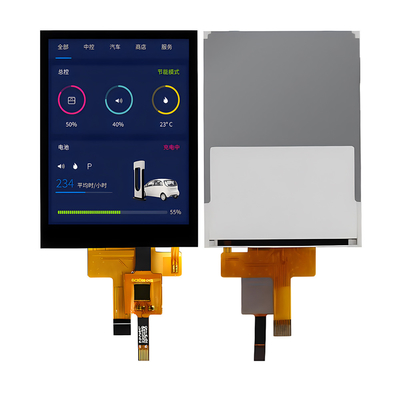

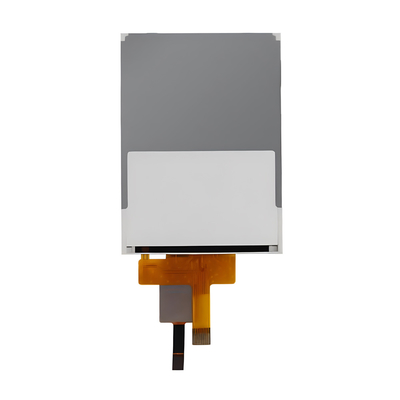

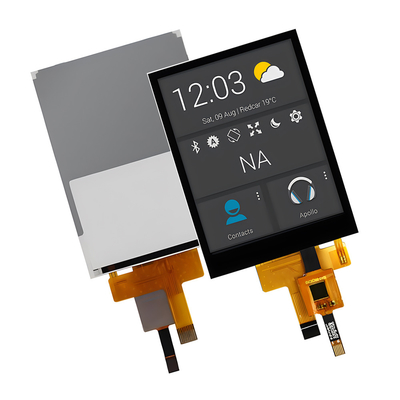

পণ্যের চিত্র
