পণ্যের বিবরণ:
|
কীওয়ার্ড: | 11.9 ইঞ্চি বার TFT | রেজোলিউশন: | 1480x320 |
---|---|---|---|
ইন্টারফেস: | এমআইপিআই | ড্রাইভার আইসি: | FL7705 |
সারফেস লুমিনেন্স: | 800 cd/m2 সর্বনিম্ন | টাচ স্ক্রিন: | না. |
দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | LED লাইফটাইম: | 40,000 ঘন্টা |
সাক্ষ্যদান: | ISO9001:2015 / ISO14000:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | এমআইপিআই ইন্টারফেস বার টিএফটি এলসিডি ডিসপ্লে11.৯ ইঞ্চি বার টিএফটি এলসিডি ডিসপ্লে,11.9 Inch Bar TFT LCD Display |
ডেটাশিট ডাউনলোড করুন
SFTO1190GX-7161AN স্পেসিফিকেশন.pdf
এই আইটেম সম্পর্কেSFTO1190GX-7161AN
১১.৯ ইঞ্চি টিএফটি এলসিডি ডিসপ্লেতে নিম্নলিখিত মূল স্পেসিফিকেশন রয়েছেঃ
স্ক্রিনের আকারঃ 11.9 ইঞ্চির ডায়াগনাল পরিমাপ এটিকে শিল্প প্রদর্শন, হ্যান্ডহেল্ড ডিভাইস এবং পোর্টেবল সরঞ্জাম সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
রেজোলিউশনঃ 1480 x 320 এর রেজোলিউশনের সাথে, প্রদর্শনটি প্রশস্ত-স্ক্রিন অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত করা হয়েছে, ভাল স্বচ্ছতা এবং বিশদ সরবরাহ করে,যদিও এটি পিক্সেল ঘনত্বের দিক থেকে আধুনিক ডিসপ্লেগুলির মতো উচ্চ নাও হতে পারে. অনন্য রেজোলিউশন অনুপাত নির্দিষ্ট ইউআই লেআউট এবং গ্রাফিক্সের জন্য উপকারী হতে পারে।
উজ্জ্বলতাঃ 800 নিটের উজ্জ্বলতা স্তর নিশ্চিত করে যে প্রদর্শনটি বিভিন্ন আলোকসজ্জার অবস্থার মধ্যে ব্যবহারের জন্য যথেষ্ট উজ্জ্বল, বাইরের পরিবেশ সহ।এই স্তরের উজ্জ্বলতা পাঠযোগ্যতা এবং দৃশ্যমানতার জন্য সুবিধাজনক.
এমআইপিআই ইন্টারফেসঃ আধুনিক ডিসপ্লেতে এমআইপিআই ইন্টারফেস ব্যবহার করা হয় কারণ এটি ডিসপ্লে এবং কন্ট্রোলারের মধ্যে উচ্চ গতির ডেটা স্থানান্তর করতে দেয়।যা বিলম্ব হ্রাস এবং সামগ্রিক কর্মক্ষমতা উন্নত করার জন্য উপকারী.
এই ধরনের ডিসপ্লেটি আকার, রেজোলিউশন, উজ্জ্বলতা এবং ইন্টারফেসের ভারসাম্যপূর্ণ স্পেসিফিকেশনগুলির জন্য বিভিন্ন অ্যাপ্লিকেশনগুলিকে পরিবেশন করতে পারে। একটি নির্দিষ্ট প্রকল্পের জন্য একটি প্রদর্শন নির্বাচন করার সময়,এই প্যারামিটারগুলি কীভাবে প্রত্যাশিত অ্যাপ্লিকেশন এবং ব্যবহারকারীর প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ তা বিবেচনা করা গুরুত্বপূর্ণ.
বৈশিষ্ট্য
না, না। | পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
1 | প্যানেলের আকার | 11.88 ¢ | ইঞ্চি |
2 | পিক্সেল সংখ্যা | 320 ((H) × 1480 ((V) | পিক্সেল |
3 | সক্রিয় এলাকা | 57.984 ((H) × 268.176 ((V) | মিমি |
4 | পিক্সেল পিচ | 0.1812 ((H) × 0.1812 ((V) x RGB | মিমি |
5 | রূপরেখা মাত্রা | 65.00(W) ×282.00(H) ×4.50 (D) | মিমি |
6 | রঙের সংখ্যা | 16.7M | - |
7 | প্রদর্শন মোড | ট্রান্সমিশন মোড, সাধারণত কালো | - |
8 | দিকনির্দেশনা | সম্পূর্ণ প্রদর্শন | - |
9 | প্রদর্শন বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - |
10 | সারফেস ট্রিটমেন্ট | উজ্জ্বলতা | - |
11 | ইন্টারফেস | এমআইপিআই | - |
12 | ব্যাকলাইট | সাদা এলইডি | - |
13 | অপারেশন তাপমাত্রা | - ২০ থেকে ৭০ | °C |
14 | সঞ্চয় তাপমাত্রা | -৩০ থেকে ৮০ | °C |
15 | ওজন | 120 | জি |
যান্ত্রিক অঙ্কন
পিনের বর্ণনা
না, না। | প্রতীক | ফাংশন |
1 | জিএনডি | মাটি |
2 | D0P | ইতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
3 | D0N | নেতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
4 | জিএনডি | মাটি |
5 | ডি১পি | ইতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
6 | D1N | নেতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
7 | জিএনডি | মাটি |
8 | CLKP | ইতিবাচক এমআইপিআই ডিফারেনশিয়াল ঘড়ি ইনপুট |
9 | CLKN | নেতিবাচক এমআইপিআই ডিফারেনশিয়াল ঘড়ির ইনপুট |
10 | জিএনডি | মাটি |
11 | ডি২পি | ইতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
12 | ডি২এন | নেতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
13 | জিএনডি | মাটি |
14 | ডি৩পি | ইতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
15 | D3N | নেতিবাচক এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট |
16 | জিএনডি | মাটি |
17 | IOVCGCN1D.8V-3.3V | |
18 | IOVCC1.8V-3.3V | অ্যানালগ পাওয়ারের জন্য একটি পাওয়ার সাপ্লাই। |
19 | ||
20 | এন সি | কোন সংযোগ নেই |
21 | এন সি | কোন সংযোগ নেই |
22 | এন সি | কোন সংযোগ নেই |
23 | এন সি | কোন সংযোগ নেই |
24 | আরএসটিবি | পিন রিসেট করো। |
25 | এসটিবিওয়াইবি | স্ট্যান্ডবাই মোড কন্ট্রোল। |
26 | এন সি | কোন সংযোগ নেই |
27 | জিএনডি | মাটি |
28 | কে | LED ক্যাথোড |
29 | কে | |
30 | জিএনডি | মাটি |
31 | এন সি | কোন সংযোগ নেই |
32 | জিএনডি | মাটি |
33 | জিএনডি | মাটি |
34 | এন সি | কোন সংযোগ নেই |
35 | এ | LED অ্যানোড |
36 | এ | |
37 | জিএনডি | মাটি |
38 | VDD ((3.3V) | অ্যানালগ পাওয়ারের জন্য একটি পাওয়ার সাপ্লাই। |
39 | VDD ((3.3V) | |
40 | এন সি | কোন সংযোগ নেই |
পরম সর্বোচ্চ রেটিং
পয়েন্ট | প্রতীক | মূল্যবোধ | ইউনিট | |
মিনিট। | ম্যাক্স. | |||
ডিজিটাল সাপ্লাই ভোল্টেজ | ভিসিআই | -০.3 | 4.0 | V |
ডিজিটাল সাপ্লাই ভোল্টেজ | আইওভিসিসি | -০.3 | 4.0 | V |
অপারেটিং শর্তাবলী
পয়েন্ট | প্রতীক | মূল্যবোধ | ইউনিট | ||
মিনিট। | টাইপ। | ম্যাক্স. | |||
ডিজিটাল সাপ্লাই ভোল্টেজ | ভিডিডি | 3.0 | 3.3 | 3.6 | V |
ডিজিটাল সাপ্লাই ভোল্টেজ | আইওভিসিসি | 1.6 | - | 3.6 | V |
লজিক ইনপুট ভোল্টেজ | VI H | 0.7VDD | - | ভিডিডি | V |
ভিআইএল | জিএনডি | - | 0.3VDD | V |

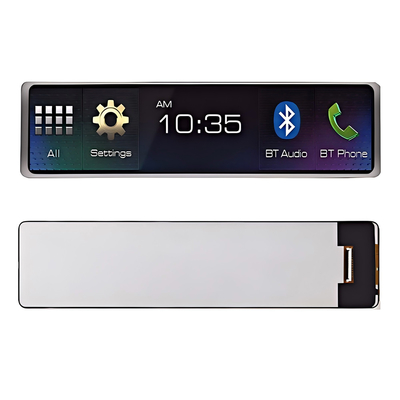

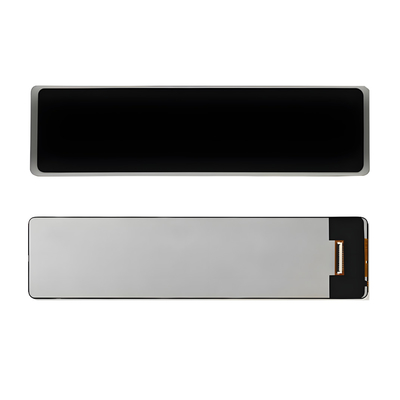

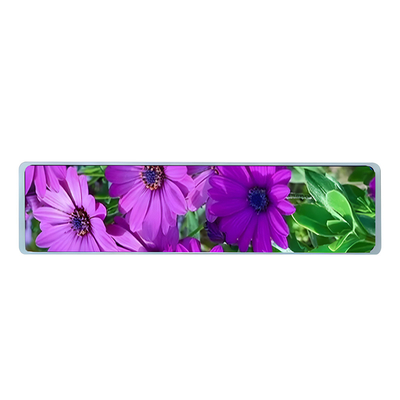

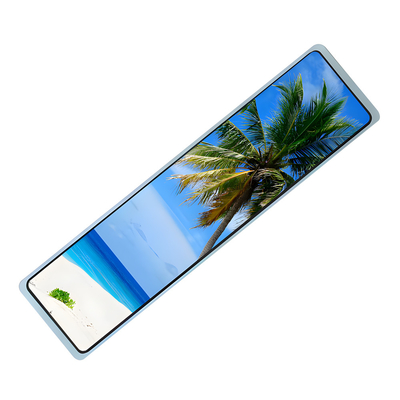

পণ্যের চিত্র
