পণ্যের বিবরণ:
|
কীওয়ার্ড: | 6.86 ইঞ্চি বার টিএফটি | রেজোলিউশন: | 1280x480 |
---|---|---|---|
ইন্টারফেস: | এমআইপিআই | ড্রাইভার আইসি: | FL7707 |
সারফেস লুমিনেন্স: | 800 cd/m2 সর্বনিম্ন | টাচ স্ক্রিন: | না. |
দেখার দিক: | আইপিএস, সমস্ত দেখার কোণ | LED লাইফটাইম: | 40,000 ঘন্টা |
সাক্ষ্যদান: | ISO9001:2015 / ISO14000:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 6.86 ইঞ্চি ক্যাপাসিটিভ টাচ টিএফটি,এমআইপিআই ইন্টারফেস ক্যাপাসিটিভ টাচ টিএফটি,উচ্চ উজ্জ্বলতা ক্যাপাসিটিভ টাচ টিএফটি |
ডেটাশিট ডাউনলোড করুন
SFTO686XC-7108B-CT স্পেসিফিকেশন (800nits).pdf
FL7707N_DS_V0.2_20230324_গ্রাহক.pdf
এই আইটেম সম্পর্কেSFTO686XC-7108BCT
6.86 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে নিম্নলিখিত মূল বৈশিষ্ট্যগুলি বৈশিষ্ট্যযুক্তঃ
স্ক্রিনের আকারঃ 6.86 ইঞ্চি ব্যাসার্ধের পরিমাপ এটিকে শিল্প প্রদর্শন, হ্যান্ডহেল্ড ডিভাইস এবং পোর্টেবল সরঞ্জাম সহ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
রেজোলিউশনঃ 1280 x 480 এর রেজোলিউশনের সাথে, প্রদর্শনটি প্রশস্ত-স্ক্রিন অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত করা হয়েছে, ভাল স্পষ্টতা এবং বিশদ সরবরাহ করে,যদিও এটি পিক্সেল ঘনত্বের দিক থেকে আধুনিক ডিসপ্লেগুলির মতো উচ্চ নাও হতে পারে. অনন্য রেজোলিউশন অনুপাত নির্দিষ্ট ইউআই লেআউট এবং গ্রাফিক্সের জন্য উপকারী হতে পারে।
উজ্জ্বলতাঃ 800 নিটের উজ্জ্বলতা স্তর নিশ্চিত করে যে প্রদর্শনটি বিভিন্ন আলোকসজ্জার অবস্থার মধ্যে ব্যবহারের জন্য যথেষ্ট উজ্জ্বল, বাইরের পরিবেশ সহ।এই স্তরের উজ্জ্বলতা পাঠযোগ্যতা এবং দৃশ্যমানতার জন্য সুবিধাজনক.
এমআইপিআই ইন্টারফেসঃ আধুনিক ডিসপ্লেতে এমআইপিআই ইন্টারফেস ব্যবহার করা হয় কারণ এটি ডিসপ্লে এবং কন্ট্রোলারের মধ্যে উচ্চ গতির ডেটা স্থানান্তর করতে দেয়।যা বিলম্ব হ্রাস এবং সামগ্রিক কর্মক্ষমতা উন্নত করার জন্য উপকারী.
এই ধরনের ডিসপ্লেটি আকার, রেজোলিউশন, উজ্জ্বলতা এবং ইন্টারফেসের ভারসাম্যপূর্ণ স্পেসিফিকেশনগুলির জন্য বিভিন্ন অ্যাপ্লিকেশনগুলিকে পরিবেশন করতে পারে। একটি নির্দিষ্ট প্রকল্পের জন্য একটি প্রদর্শন নির্বাচন করার সময়,এই প্যারামিটারগুলি কীভাবে প্রত্যাশিত অ্যাপ্লিকেশন এবং ব্যবহারকারীর প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ তা বিবেচনা করা গুরুত্বপূর্ণ.
বৈশিষ্ট্য
পয়েন্ট | বিষয়বস্তু | ইউনিট |
এলসিডি টাইপ | টিএফটি | - |
রঙ প্রদর্শন করুন | ১৬ এম | |
দিকনির্দেশনা | সব | ঘড়ি |
অপারেটিং তাপমাত্রা | -২০ ~ +৭০ | °C |
সংরক্ষণের তাপমাত্রা | -৩০ ~ +৮০ | °C |
মডিউলের আকার | 66.৬*১৮১.০*৪6 | মিমি |
সক্রিয় এলাকা ((W×H) | 60.19*160.51 | মিমি |
বিন্দু সংখ্যা | 480×RGB×1280 | বিন্দু |
পাওয়ার সাপ্লাই ভোল্টেজ | 3.3 | V |
ব্যাকলাইট | ১২টি এলইডি (সাদা) | পিসি |
উজ্জ্বলতা ((LCM) | 800 | cd/m2 |
তথ্য স্থানান্তর | এমআইপিআই | - |
এলসিএম সংযোগকারী প্রকার |
AFC30-S40FCC-00 |
0.5 পিচ 40 পিন |
ড্রাইভার আইসি | FL7707 |
যান্ত্রিক অঙ্কন
পিনের বর্ণনা
পিন নং। | প্রতীক | ফাংশন |
1 | জিএনডি | মাটি |
2 | D0P | এমআইপিআই ডেটা লেন0 ইনপুট (পজিটিভ) |
3 | D0N | MIPI ডেটা লেন0 ইনপুট (নেগেটিভ) |
4 | জিএনডি | মাটি |
5 | ডি১পি | MIPI ডেটা লেন1 ইনপুট ((পজিটিভ) |
6 | D1N | এমআইপিআই ডেটা লেন১ ইনপুট (নেগেটিভ) |
7 | জিএনডি | মাটি |
8 | CLKP | MIPI CLK ইনপুট (পজিটিভ) |
9 | CLKN | MIPI CLK ইনপুট (নেগেটিভ) |
10 | জিএনডি | মাটি |
11 | ডি২পি | এমআইপিআই ডেটা লেন২ ইনপুট ((পজিটিভ) |
12 | ডি২এন | এমআইপিআই ডেটা লেন২ ইনপুট (নেগেটিভ) |
13 | জিএনডি | মাটি |
14 | ডি৩পি | MIPI ডেটা লেন3 ইনপুট (পজিটিভ) |
15 | D3N | MIPI ডেটা লেন3 ইনপুট (নেগেটিভ) |
16-17 | জিএনডি | মাটি |
১৮-১৯ | ভিসিসি-১ভি৮ | আইও পাওয়ার সাপ্লাই ((1.65V~3.6V) |
20 | REFCLK/NC | এন সি |
21 | এসডিএ/এনসি | এন সি |
22 | এসসিএল/এনসি | এন সি |
23 | বিআইএসটি/এনসি | এন সি |
24 | আরএসটিবি | গ্লোবাল রিসেট পিন. রিসেট অবস্থায় প্রবেশ করতে সক্রিয় কম. স্থিতিশীলতা জন্য একটি RC রিসেট সার্কিট সঙ্গে সংযোগ সুপারিশ. স্বাভাবিকভাবে উচ্চ টানুন. |
25 | এসটিবিওয়াইবি | এন সি |
26 | AVDD/NC | এন সি |
27 | জিএনডি | মাটি |
২৮-২৯ | কে | ব্যাকলাইট LED গ্রাউন্ড |
30 | জিএনডি | মাটি |
31 | VGL/NC | এন সি |
৩২-৩৩ | জিএনডি | মাটি |
34 | VGH/NC | এন সি |
৩৫-৩৬ | এ | ব্যাকলাইট এলইডি পাওয়ার |
৩৮-৩৯ | ভিডিডি-৩ভি৩ | পাওয়ার সাপ্লাই ((3.3 ~ 3.6V) |
40 | ভিসিওএম/এনসি | এন সি |
পরম সর্বোচ্চ রেটিং
প্যারামিটার | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
পাওয়ার সাপ্লাই | ভিডিডি | তা=২৫°সি | - | 3.3 | - | V |
পাওয়ার সাপ্লাই ভোল্টেজের উপর গেট | ভিএইচএইচ | - | 15 | - | V | |
গেট অফ পাওয়ার সাপ্লাই ভোল্টেজ | ভিজিএল | - | -১১ | - | V |
বৈদ্যুতিক বৈশিষ্ট্য ((Vss=0V,Ta=25°C)
প্যারামিটার | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
পাওয়ার সাপ্লাই | ভিডিডি | তা=২৫°সি | - | 3.3 | 3.6 | V | |
পাওয়ার সাপ্লাই | আইওভিসিসি | তা=২৫°সি | - | 1.8 | - | V | |
ইনপুট ভোল্টেজ | ¢H ¢ | এইচআইভি | ভিআইওভিসিসি=১.৮ ভোল্ট | 0.8VIOVCC | - | VIOVCC | V |
¢L¢ | ভিআইএল | ভিআইওভিসিসি=১.৮ ভোল্ট | 0 | - | 0.২ভিআইওভিসিসি | V |
পয়েন্ট | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
সরবরাহ ভোল্টেজ | - | - | - | 9.6 | - | V | |
সরবরাহের স্রোত | যদি | - | - | 240 | - | mA | |
সামনের দিকে বর্তমান | স্বাভাবিক | আইপিএন | ৩ চিপ সিরিজ x ৪ | - | - | mA | |
ডিমিং | আইপিডি | - | - | - | |||
LED লাইফ | - | - | 40000 | - | - | ঘন্টা |

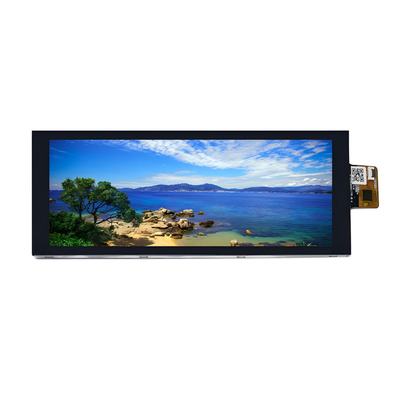

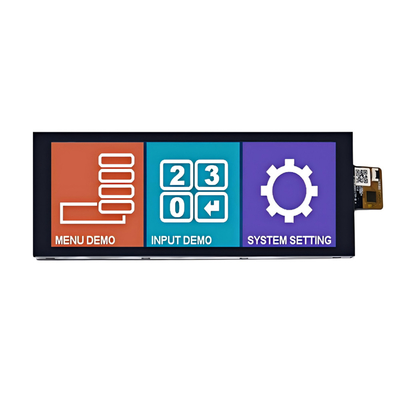

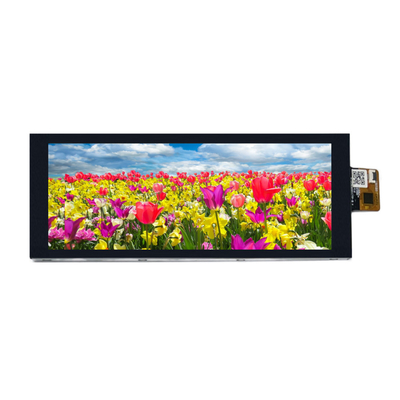

পণ্যের চিত্র
