পণ্যের বিবরণ:
|
| পণ্য: | 1.54 ইঞ্চি ই-পেপার ডিসপ্লে | রেজোলিউশন: | 200x200 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | সক্রিয় ম্যাট্রিক্স | ড্রাইভার উপাদান: | a-Si TFT সক্রিয় ম্যাট্রিক্স |
| ডিসপ্লে কালার: | কালো, সাদা এবং লাল | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 31.8 ((H) x 37.32 ((V) x 1.0 ((D) (মিমি) | সক্রিয় এলাকা: | 27 ((H) x 27 ((V) (মিমি) |
| পিক্সেল পিচ: | 140 x 140 (188dpi) um | পিন নাম্বার: | 24 পিন |
| ইন্টারফেস: | এসপিআই | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 200*200 ই-ইঙ্ক ডিসপ্লে,1.5 ইঞ্চি ই-পেপার ডিসপ্লে,স্কয়ার শেল্ফ লেবেল ই-ইঙ্ক প্রদর্শন |
||
** ডাটা শীট ডাউনলোড **
SFEPD154QXBWR-7237AN স্পেসিফিকেশন.pdf
ইপিডি স্ট্যান্ডার্ড প্রোডাক্ট লিস্ট.pdf
আমাদের ১.৫৪ ইঞ্চি ই-ইনক ই-পেপার ডিসপ্লে দিয়ে আপনার ডিসপ্লে অভিজ্ঞতা পরিবর্তন করুন!
আপনি কি শেল্ফ লেবেলিং এবং দামের ট্যাগিংয়ের জন্য একটি উদ্ভাবনী সমাধান খুঁজছেন? আরও বেশি খুঁজবেন না! আমরা আমাদের ইন স্টক এসপিআই 1 উপস্থাপন করতে আগ্রহী।5 ইঞ্চি ই-ইঙ্ক ই-পেপার ডিসপ্লে যা আধুনিক খুচরা পরিবেশের জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
মূল বৈশিষ্ট্য:
অতি-নিম্ন শক্তি খরচঃই-ইঙ্ক প্রযুক্তি ব্যবহার করে, আমাদের ডিসপ্লে কমপক্ষে শক্তি খরচ করে, এটিকে ব্যাটারি পরিবর্তন না করে দীর্ঘমেয়াদী ব্যবহারের জন্য নিখুঁত করে তোলে।
উচ্চ দৃশ্যমানতাঃ১.৫ ইঞ্চি ডিসপ্লে বিভিন্ন আলোর অবস্থার মধ্যে উচ্চ বৈসাদৃশ্য এবং চমৎকার পাঠযোগ্যতা প্রদান করে, যা আপনার লেবেলগুলিকে আলাদা করে তোলে।
বহুমুখী প্রয়োগঃশেল্ফ লেবেল, মূল্য ট্যাগ, পণ্য তথ্য প্রদর্শন এবং প্রচারমূলক বার্তাগুলির জন্য আদর্শ, এই ই-কাগজ প্রদর্শনটি আপনার বিদ্যমান সিস্টেমে সহজেই সংহত করা যেতে পারে।
স্টাইলিশ এবং কম্প্যাক্ট ডিজাইন:এর মসৃণ এবং কম্প্যাক্ট ফর্ম ফ্যাক্টর বিভিন্ন খুচরা সেটিংসের জন্য নিখুঁত, খুব বেশি জায়গা না নিয়ে আপনার ভিজ্যুয়াল মার্কেটিং উন্নত করে।
আপডেট করা সহজঃSPI ইন্টারফেসের সহায়তায়, আপনি দ্রুত এবং প্রচেষ্টা ছাড়াই আপনার ডিসপ্লেগুলি প্রয়োজনীয় হিসাবে আপডেট করতে পারেন, আপনার তথ্য সর্বদা আপ টু ডেট থাকে তা নিশ্চিত করে।
টেকসই এবং দীর্ঘস্থায়ীঃএকটি ব্যস্ত খুচরা পরিবেশের কঠোরতা সহ্য করার জন্য নির্মিত, আমাদের ই-পেপার প্রদর্শন সময়ের সাথে সাথে তার গুণমান এবং কর্মক্ষমতা বজায় রাখে।
কেন ই-ইঙ্ক প্রযুক্তি বেছে নিন?
ই-ইঙ্ক ডিসপ্লেগুলি একটি কাগজের মতো পাঠের অভিজ্ঞতা প্রদান করে এবং শক্তি ছাড়াই একটি চিত্র বজায় রাখার ক্ষমতা রাখে, যা তাদের একটি পরিবেশ বান্ধব পছন্দ করে যা টেকসই লক্ষ্যগুলির সাথে সামঞ্জস্যপূর্ণ।
সব আকারের ব্যবসার জন্য উপযুক্ত
আপনি একটি ছোট দোকান, একটি বড় খুচরা চেইন বা এর মাঝখানে যে কোনও কিছু হোক না কেন, আমাদের ই-ইঙ্ক প্রদর্শনগুলি গ্রাহকদের জড়িত করার এবং বিক্রয় বাড়ানোর জন্য একটি আধুনিক সমাধান সরবরাহ করে।
আজই আপনারটা পান!
ইন স্টক এসপিআই ১.৫ ইঞ্চি ই-ইনক ই-পেপার ডিসপ্লে দিয়ে আপনার পণ্য প্রদর্শন করার সুযোগটি মিস করবেন না। আরও জানতে এবং আপনার অর্ডার দেওয়ার জন্য এখনই আমাদের সাথে যোগাযোগ করুন!
যান্ত্রিক তথ্য
| প্যারামিটার | বিশেষ উল্লেখ | ইউনিট | মন্তব্য |
| স্ক্রিনের আকার | 1.54 | ইঞ্চি | |
| প্রদর্শন রেজোলিউশন | 200 ((H) × 200 ((V) | পিক্সেল | ডিপিআই:188 |
| সক্রিয় এলাকা | 27.0(H) ×27.0(V) | মিমি | |
| পিক্সেল পিচ | 0. ১৪x০. ১৪ | মিমি | |
| পিক্সেল কনফিগারেশন | বর্গক্ষেত্র | ||
| রূপরেখা মাত্রা | 31.80 ((H) ×37.32 ((V) ×1.0 ((D) | মিমি | |
| ওজন | 2. ১৮±০5 | জি |
পণ্যঅঙ্কন
ইন্টারফেস পিন সংজ্ঞা
| না, না। | নাম | I/O | বর্ণনা | মন্তব্য |
| 1 | এন সি | অন্যান্য এনসি পিনের সাথে সংযুক্ত করবেন না | খোলা রাখুন | |
| 2 | ডেমোক্রেটিক প্রজাতন্ত্র | ও | এন-চ্যানেল MOSFET গেট ড্রাইভ কন্ট্রোল | |
| 3 | রিসার্চ | আমি | কন্ট্রোল লুপের জন্য বর্তমান সেন্স ইনপুট | |
| 4 | এন সি | অন্যান্য এনসি পিনের সাথে সংযুক্ত করবেন না | খোলা রাখুন | |
| 5 | ভিএসএইচ২ | সি | ইতিবাচক উত্স চালনা ভোল্টেজ | |
|
6 |
টিএসসিএল |
ও |
এই পিনটি হল আই২সি ইন্টারফেস ডিজিটাল তাপমাত্রা সেন্সর ঘড়ির পিনের সাথে I2C স্লেভের সাথে সংযোগ করার সময় বাহ্যিক টান আপ রেসিস্টর প্রয়োজন। যখন ব্যবহার করা হয় নাঃ খোলা |
|
|
7 |
টিএসডিএ |
I/O |
এই পিনটি ডিজিটাল তাপমাত্রা সেন্সর ডেটা পিনের সাথে I2C ইন্টারফেস। I2C স্লেভের সাথে সংযোগ করার সময় বাহ্যিক টান আপ রেসিস্টর প্রয়োজন। যখন ব্যবহার করা হয় নাঃ খোলা |
|
| 8 | BS1 | আমি | বাস ইন্টারফেস নির্বাচন পিন | নোট ৫-৫ |
| 9 | ব্যস্ত | ও | ব্যস্ত অবস্থা আউটপুট পিন | নোট ৫-৪ |
| 10 | RES# | আমি | সিগন্যাল ইনপুট রিসেট করুন। | নোট ৫-৩ |
| 11 | ডি/সি# | আমি | ডেটা/কমান্ড কন্ট্রোল পিন | নোট ৫-২ |
| 12 | সি এস # | আমি | চিপ নির্বাচন ইনপুট পিন | নোট ৫-১ |
| 13 | এসসিএল | আমি | সিরিয়াল ক্লক পিন (এসপিআই) | |
| 14 | এসডিএ | আমি | সিরিয়াল ডেটা পিন (এসপিআই) | |
| 15 | VDDIO | পি | ইন্টারফেস লজিক পিনের জন্য পাওয়ার সাপ্লাই এটি VCI এর সাথে সংযুক্ত করা উচিত | |
| 16 | ভিসিআই | পি | চিপের পাওয়ার সাপ্লাই | |
| 17 | ভিএসএস | পি | মাটি | |
|
18 |
ভিডিডি |
সি |
কোর লজিক পাওয়ার পিন ভিডিডিকে ভিসিআই থেকে অভ্যন্তরীণভাবে নিয়ন্ত্রিত করা যেতে পারে। ভিডিডি এবং ভিএসএসের মধ্যে একটি ক্যাপাসিটার সংযুক্ত করা উচিত | |
| 19 | ভিপিপি | পি | ওটিপি প্রোগ্রামিং এর জন্য পাওয়ার সাপ্লাই। | |
| 20 | ভিএসএইচ১ | সি | ইতিবাচক উত্স চালনা ভোল্টেজ | |
| 21 | ভিএইচএইচ | সি | পজিটিভ গেট ড্রাইভিং ভোল্টেজ। | |
| 22 | ভিএসএল | সি | নেতিবাচক উত্স ড্রাইভিং ভোল্টেজ | |
| 23 | ভিজিএল | সি | নেতিবাচক গেট ড্রাইভিং ভোল্টেজ। | |
| 24 | VCOM | সি | ভিসিওএম ড্রাইভিং ভোল্টেজ |
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | রেটিং | ইউনিট |
| যৌক্তিক সরবরাহের ভোল্টেজ | ভিসিআই | -0.5 থেকে +60 | V |
| লজিক ইনপুট ভোল্টেজ | ভিআইএন | -০.৫ থেকে ভিসিআই +০।5 | V |
| লজিক আউটপুট ভোল্টেজ | VOUT | -০.৫ থেকে ভিসিআই +০।5 | V |
| অপারেটিং তাপমাত্রা পরিসীমা | TOPR | 0 থেকে +40 | oC |
| স্টোরেজ তাপমাত্রা পরিসীমা | টিএসটিজি | -২৫ থেকে +৭০ | oC |
| সর্বোত্তম স্টোরেজ তাপমাত্রা | TSTGo | ২৩±২ | oC |
| সর্বোত্তম স্টোরেজ আর্দ্রতা | HSTGo | ৫৫±১০ | % আরএইচ |
প্যানেল ডিসি বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | শর্ত | প্রযোজ্য | মিনিট। | টাইপ। | ম্যাক্স | ইউনিট |
| একক মাটি | ভিএসএস | - | - | 0 | - | V | |
| যৌক্তিক সরবরাহের ভোল্টেজ | ভিসিআই | - | ভিসিআই | 2.2 | 3.0 | 3.7 | V |
| কোর লজিক ভোল্টেজ | ভিডিডি | ভিডিডি | 1.7 | 1.8 | 1.9 | V | |
| উচ্চ স্তরের ইনপুট ভোল্টেজ | এইচআইভি | - | - | 0.8 ভিসিআই | - | - | V |
| নিম্ন স্তরের ইনপুট ভোল্টেজ | ভিআইএল | - | - | - | - | 0.২ ভিসিআই | V |
| উচ্চ স্তরের আউটপুট ভোল্টেজ | ভিওএইচ | আইওএইচ = -১০০ ইউএ | - | 0.9 ভিসিআই | - | - | V |
| নিম্ন স্তরের আউটপুট ভোল্টেজ | ভিওএল | আইওএল = ১০০ ইউএ | - | - | - | 0. 1 ভিসিআই | V |
| সাধারণ শক্তি | পিটিইপি | ভিসিআই =৩.০ ভোল্ট | - | - | 7.5 | - | এম ডাব্লু |
| গভীর ঘুম মোড | PSTPY | ভিসিআই =৩.০ ভোল্ট | - | - | 0.003 | - | এম ডাব্লু |
| সাধারণ অপারেটিং বর্তমান | আইওপিআর_ভিসিআই | ভিসিআই =৩.০ ভোল্ট | - | - | 2.5 | - | mA |
| চিত্র আপডেটের সময় | - | ২৫ ডিগ্রি সেলসিয়াস | - | - | 22 | - | সেকেন্ড |
|
স্লিপ মোড বর্তমান |
Islp_VCI |
ডিসি/ডিসি বন্ধ ঘড়ি নেই ইনপুট লোড নেই র্যাম ডেটা সংরক্ষণ করুন |
- |
- |
20 |
uA |
|
|
গভীর ঘুম মোড বর্তমান |
আইডিএসএলপি_ভিসিআই |
ডিসি/ডিসি বন্ধ ঘড়ি নেই ইনপুট লোড নেই র্যাম ডেটা সংরক্ষণ করা হচ্ছে না |
- |
- |
1 |
5 |
uA |
নির্ভরযোগ্যতা পরীক্ষা
| না | পরীক্ষার আইটেম | পরীক্ষার অবস্থা |
|
1 |
নিম্ন তাপমাত্রায় সঞ্চয় |
T = -২৫°সি, ২৪০ ঘন্টা হোয়াইট প্যাটার্ন দিয়ে পরীক্ষা |
|
2 |
উচ্চ তাপমাত্রায় সংরক্ষণ | T=60oC,RH=35%,240h সাদা প্যাটার্ন দিয়ে পরীক্ষা করুন |
|
3 |
উচ্চ তাপমাত্রা অপারেশন | টি=৪০ ডিগ্রি সেলসিয়াস, আরএইচ=৩৫%, ২৪০ ঘন্টা |
|
4 |
নিম্ন তাপমাত্রা অপারেশন | 0oC, 240h |
|
5 |
উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা অপারেশন |
টি=৪০ ডিগ্রি সেলসিয়াস, আরএইচ=৮০%, ২৪০ ঘন্টা |
|
6 |
উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা স্টোরেজ |
T=50oC, RH=90%, 240h পরীক্ষা সাদা নিদর্শন |
|
7 |
তাপমাত্রা চক্র | ১টি চক্রঃ[-25oC 30 মিনিট] → [+60oC 30 মিনিট] : ৫০টি চক্র সাদা রঙের প্যাটার্ন দিয়ে পরীক্ষা করুন |
|
8 |
ইউভি এক্সপোজার প্রতিরোধ ক্ষমতা | ৭৬৫ ওয়াট/মি২ ১৬৮ ঘন্টা, ৪০ ডিগ্রি সেলসিয়াসে পরীক্ষা সাদা প্যাটার্ন |
|
9 |
ইএসডি বন্দুক |
বায়ু+/-15KV;যোগাযোগ+/-8KV (পরীক্ষা সমাপ্ত পণ্যের শেল, শুধুমাত্র প্রদর্শন নয়) এয়ার+/-8KV;যোগাযোগ+/-6KV (নগ্ন ইপিডি প্রদর্শন, আইসি এবং এফপিসি অঞ্চল সহ নয়) এয়ার+/-4 কেভি;যোগাযোগ+/-2 কেভি (আইসি এবং এফপিসি এলাকা সহ নগ্ন ইপিডি প্রদর্শন) |

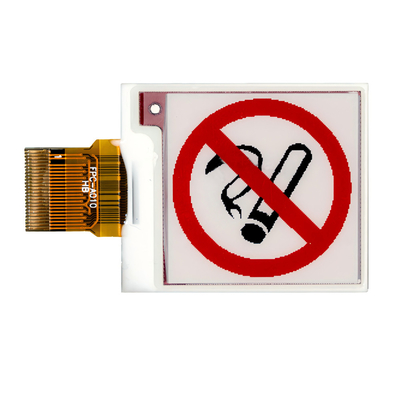

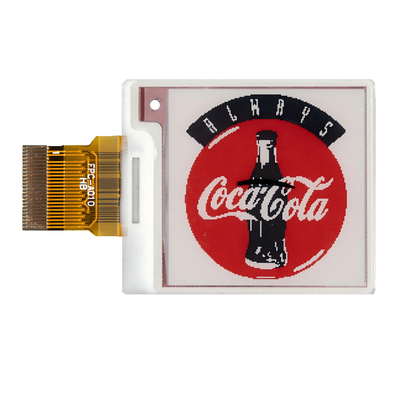

পণ্যের চিত্র
সুবিধা এবং সার্টিফিকেট
অনুসন্ধান কীওয়ার্ডঃইপিডি ১.৫ ইঞ্চি, ১.৫৪ ইঞ্চি ই-ইঙ্ক ডিসপ্লে, ইএসএল ডিসপ্লে ১.৫ ইঞ্চি, ইপেপার ১.৫ ইঞ্চি, ই-ইঞ্চি ১.৫ ইঞ্চি
