পণ্যের বিবরণ:
|
| পণ্য: | 2.9 ইঞ্চি ই-কালি ই-কাগজ প্রদর্শন | রেজোলিউশন: | 296 x 128 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | এএম ইপিডি | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 36.7(H)×79.0(V)×1.2(D) (mm) | সক্রিয় এলাকা: | 29.056(H)×66.896(V) (মিমি) |
| পিক্সেল পিচ: | 0.২২৭×০.২২৬ (মিমি) | অপারেটিং টেম্প: | 0°C থেকে +50°C |
| স্টোরেজ টেম্প।: | -25°C থেকে +70°C | রঙ: | সাদাকালো |
| পিন নাম্বার: | 24 পিন | ইন্টারফেস: | এমসিইউ |
| ইনপুট কারেন্ট: | 3.1 mA | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
| বিশেষভাবে তুলে ধরা: | 128*296 ডট ই-ইনক ই-পেপার,2.9 ইঞ্চি ই-ইনক ই-পেপার,এমসিইউ ইন্টারফেস ই-ইনক ই-পেপার |
||
** ডাটা শীট ডাউনলোড **
SFEPD290QXBW-7236AN স্পেসিফিকেশন.pdf
ইপিডি স্ট্যান্ডার্ড প্রোডাক্ট লিস্ট.pdf
আমরা আমাদের সর্বশেষ উদ্ভাবন উপস্থাপন করতে পেরে আনন্দিত: ২.৯ ইঞ্চি ১২৮x২৯৬ ডট এমসিইউ ইন্টারফেস ই-ইঙ্ক ই-পেপার অ্যাক্টিভ ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে (ইপিডি) প্যানেল।অভূতপূর্ব স্পষ্টতা এবং দক্ষতা প্রদানের জন্য ডিজাইন করা হয়েছে, এই ডিসপ্লে প্যানেল বিভিন্ন অ্যাপ্লিকেশনের জন্য নিখুঁত যা চমৎকার পাঠযোগ্যতা এবং কম শক্তি খরচ প্রয়োজন।
উচ্চ রেজোলিউশনঃ128x296 ডট রেজোলিউশনের সাথে, এই EPD প্যানেল ধারালো এবং পরিষ্কার চিত্র নিশ্চিত করে, এটি পাঠ্য, গ্রাফিক্স এবং জটিল ডিজাইন প্রদর্শনের জন্য আদর্শ করে তোলে।
কম শক্তি খরচঃইলেক্ট্রোফোরেটিক প্রযুক্তি ব্যতিক্রমী শক্তি দক্ষতা প্রদান করে, যা এই ডিসপ্লেটিকে ব্যাটারি চালিত ডিভাইসের জন্য নিখুঁত করে তোলে। এটি শুধুমাত্র চিত্র আপডেটের সময় শক্তি খরচ করে,ব্যাটারির আয়ু উল্লেখযোগ্যভাবে বাড়ানো.
বিস্তৃত দেখার কোণ:ই-ইঙ্ক প্রযুক্তির কারণে বিভিন্ন কোণ থেকে নিয়মিত এবং পরিষ্কার দৃশ্যমানতা উপভোগ করুন যা প্রাকৃতিক কাগজের চেহারা অনুকরণ করে।
এমসিইউ ইন্টারফেসঃএকটি সুবিধাজনক এমসিইউ ইন্টারফেসের সাথে ডিজাইন করা, এই প্যানেলটি সহজেই বিদ্যমান সিস্টেম এবং প্রকল্পগুলিতে সংহত করা যেতে পারে, যা প্রকৌশলী এবং বিকাশকারীদের জন্য দ্রুত এবং সহজ বিকাশকে সহজতর করে।
বহুমুখী অ্যাপ্লিকেশনঃএই ডিসপ্লেটি ই-রিডার, ইলেকট্রনিক শেল্ফ লেবেল, স্মার্ট হোম ডিভাইস, পোশাক এবং আরও অনেক কিছু সহ বিস্তৃত ব্যবহারের জন্য উপযুক্ত।
২.৯ ইঞ্চি ই-ইঙ্ক ই-পেপার ডিসপ্লে নিখুঁতঃ
আমাদের ই-পেপার ডিসপ্লে বাজারে গুণমান, উদ্ভাবন এবং ব্যবহারকারীর সন্তুষ্টির প্রতি তার অঙ্গীকারের জন্য দাঁড়িয়ে আছে। আমাদের পণ্যটি বেছে নেওয়ার মাধ্যমে আপনি উপকৃত হবেনঃ
আমাদের 2.9 ইঞ্চি 128x296 ডট MCU ইন্টারফেস ই-ইঙ্ক ই-পেপার অ্যাক্টিভ ম্যাট্রিক্স ইলেক্ট্রোফোরেটিক ডিসপ্লে প্যানেলের সাথে ভবিষ্যতের প্রদর্শন প্রযুক্তি আবিষ্কার করুন।আধুনিক অ্যাপ্লিকেশনের জন্য তৈরি উচ্চ মানের চাক্ষুষ সমাধান. আরও তথ্য, নমুনা, বা মূল্যের জন্য, আমাদের সাথে যোগাযোগ করুন!
প্রোডাক্ট ডায়াগ্রাম
ইন্টারফেস পিন সংজ্ঞা
| না, না। | নাম | I/O | বর্ণনা | মন্তব্য |
| 1 | এন সি | অন্যান্য এনসি পিনের সাথে সংযুক্ত করবেন না | খোলা রাখুন | |
| 2 | ডেমোক্রেটিক প্রজাতন্ত্র | ও | এন-চ্যানেল MOSFET গেট ড্রাইভ কন্ট্রোল | |
| 3 | রিসার্চ | আমি | কন্ট্রোল লুপের জন্য বর্তমান সেন্স ইনপুট | |
| 4 | এন সি | এন সি | অন্যান্য এনসি পিনের সাথে সংযুক্ত করবেন না | খোলা রাখুন |
| 5 | ভিএসএইচ২ | সি | ধনাত্মক উত্স চালনা ভোল্টেজ ((লাল) | |
|
6 |
টিএসসিএল |
ও |
এই পিনটি হল আই২সি ইন্টারফেস ডিজিটাল তাপমাত্রা সেন্সর ঘড়ির পিনের সাথে I2C স্লেভের সাথে সংযোগ করার সময় বাহ্যিক টান আপ রেসিস্টর প্রয়োজন। ব্যবহার না করা হলেঃ ভিএসএস |
|
|
7 |
টিএসডিএ |
I/O |
এই পিনটি ডিজিটাল তাপমাত্রা সেন্সর ডেটা পিনের সাথে I2C ইন্টারফেস। I2C স্লেভের সাথে সংযোগ করার সময় বাহ্যিক টান আপ রেসিস্টর প্রয়োজন। ব্যবহার না করা হলেঃ ভিএসএস |
|
| 8 | BS1 | আমি | বাস ইন্টারফেস নির্বাচন পিন | |
| 9 | ব্যস্ত | ও | ব্যস্ত অবস্থা আউটপুট পিন | |
| 10 | RST# | আমি | সিগন্যাল ইনপুট রিসেট করুন। | |
| 11 | ডি/সি# | আমি | ডেটা/কমান্ড কন্ট্রোল পিন | |
| 12 | সি এস # | আমি | চিপ নির্বাচন ইনপুট পিন | |
| 13 | এসসিএল | আমি | সিরিয়াল ক্লক পিন (এসপিআই) | |
| 14 | এসডিএ | I/O | সিরিয়াল ডেটা পিন (এসপিআই) | |
| 15 | VDDIO | পি | ইন্টারফেস লজিক পিনের জন্য পাওয়ার সাপ্লাই এটি VCI এর সাথে সংযুক্ত করা উচিত | |
| 16 | ভিসিআই | পি | চিপের পাওয়ার সাপ্লাই | |
| 17 | ভিএসএস | পি | মাটি | |
|
18 |
ভিডিডি |
সি |
কোর লজিক পাওয়ার পিন ভিডিডিকে ভিসিআই থেকে অভ্যন্তরীণভাবে নিয়ন্ত্রিত করা যেতে পারে। ভিডিডি এবং ভিএসএসের মধ্যে একটি ক্যাপাসিটার সংযুক্ত করা উচিত | |
| 19 | ভিপিপি | পি | পরীক্ষার জন্য | |
| 20 | ভিএসএইচ১ | সি | ইতিবাচক উত্স চালনা ভোল্টেজ | |
| 21 | ভিএইচএইচ | সি | পজিটিভ গেট ড্রাইভিং ভোল্টেজ এবং VSH1 এর জন্য পাওয়ার সাপ্লাই পিন | |
| 22 | ভিএসএল | সি | নেতিবাচক উত্স ড্রাইভিং ভোল্টেজ | |
| 23 | ভিজিএল | সি | নেগেটিভ গেট ড্রাইভিং ভোল্টেজ VCOM এবং VSL এর জন্য পাওয়ার সাপ্লাই পিন | |
| 24 | VCOM | সি | ভিসিওএম ড্রাইভিং ভোল্টেজ |
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | রেটিং | ইউনিট |
| যৌক্তিক সরবরাহের ভোল্টেজ | ভিসিআই | -0.5 থেকে +60 | V |
| লজিক ইনপুট ভোল্টেজ | ভিআইএন | -০.৫ থেকে ভিসিআই +০।5 | V |
| লজিক আউটপুট ভোল্টেজ | VOUT | -০.৫ থেকে ভিসিআই +০।5 | V |
| অপারেটিং তাপমাত্রা পরিসীমা | TOPR | 0 থেকে +50 | oC |
| স্টোরেজ তাপমাত্রা পরিসীমা | টিএসটিজি | -২৫ থেকে +৭০ | oC |
| সর্বোত্তম স্টোরেজ তাপমাত্রা | TSTGo | ২৩±২ | oC |
| সর্বোত্তম স্টোরেজ আর্দ্রতা | HSTGo | ৫৫±১০ | % আরএইচ |
প্যানেল ডিসি বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | শর্ত | প্রযোজ্য | মিনিট। | টাইপ। | ম্যাক্স | ইউনিট |
| একক মাটি | ভিএসএস | - | - | 0 | - | V | |
| যৌক্তিক সরবরাহের ভোল্টেজ | ভিসিআই | - | ভিসিআই | 2.2 | 3.0 | 3.7 | V |
| কোর লজিক ভোল্টেজ | ভিডিডি | ভিডিডি | 1.7 | 1.8 | 1.9 | V | |
| উচ্চ স্তরের ইনপুট ভোল্টেজ | এইচআইভি | - | - | 0.8 ভিসিআই | - | - | V |
| নিম্ন স্তরের ইনপুট ভোল্টেজ | ভিআইএল | - | - | - | - | 0.২ ভিসিআই | V |
| উচ্চ স্তরের আউটপুট ভোল্টেজ | ভিওএইচ | আইওএইচ = -১০০ ইউএ | - | 0.9 ভিসিআই | - | - | V |
| নিম্ন স্তরের আউটপুট ভোল্টেজ | ভিওএল | আইওএল = ১০০ ইউএ | - | - | - | 0.1 ভিসিআই | V |
| সাধারণ শক্তি | পিটিইপি | ভিসিআই =৩.০ ভোল্ট | - | - | 9 | - | এম ডাব্লু |
| গভীর ঘুম মোড | PSTPY | ভিসিআই =৩.০ ভোল্ট | - | - | 0.003 | - | এম ডাব্লু |
| সাধারণ অপারেটিং বর্তমান | আইওপিআর_ভিসিআই | ভিসিআই =৩.০ ভোল্ট | - | - | 3.0 | - | mA |
| চিত্র আপডেটের সময় | - | ২৫ ডিগ্রি সেলসিয়াস | - | - | 3 | - | সেকেন্ড |
|
স্লিপ মোড বর্তমান |
Islp_VCI |
ডিসি/ডিসি বন্ধ ঘড়ি নেই ইনপুট লোড নেই র্যাম ডেটা সংরক্ষণ করুন |
- |
- |
20 |
uA |
|
|
গভীর ঘুম মোড বর্তমান |
আইডিএসএলপি_ভিসিআই |
ডিসি/ডিসি বন্ধ ঘড়ি নেই ইনপুট লোড নেই র্যাম ডেটা সংরক্ষণ করা হচ্ছে না |
- |
- |
1 |
5 |
uA |
অপটিক্যাল স্পেসিফিকেশন
| প্রতীক | প্যারামিটার | শর্ত | মিনিট | টাইপ। | ম্যাক্স | ইউনিট |
| R | সাদা প্রতিফলন | সাদা | 30 | 35 | - | % |
| সিআর | কন্ট্রাস্ট অনুপাত | অভ্যন্তরীণ | 8:1 | - | ||
| জিএন | 2গ্রে লেভেল | - | DS+(WS-DS) *n(m-1) | |||
| T আপডেট | চিত্র আপডেটের সময় | ২৫ ডিগ্রি সেলসিয়াসে | 3 | - | সেকেন্ড | |
| জীবন | শীর্ষ | ১০০০০০ বার অথবা ৫ বছর |

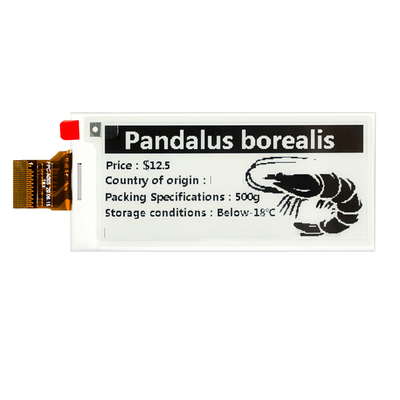

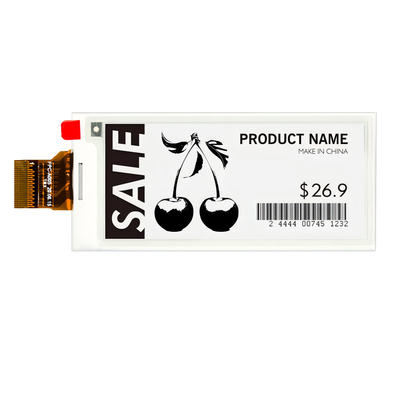

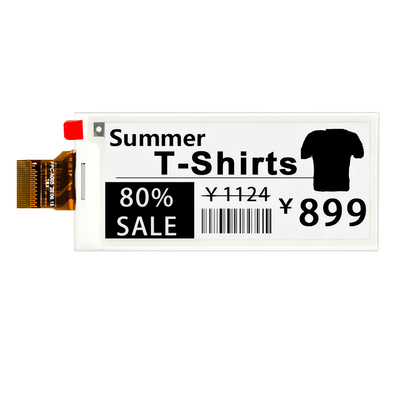

পণ্য Iমাগি
আমাদের সাথে যোগাযোগ
ইন স্টক এমসিইউ ২.৯ ইঞ্চি ই-ইঙ্ক ই-পেপার ডিসপ্লে দিয়ে আপনার পণ্য প্রদর্শন করার সুযোগটি মিস করবেন না।
আরও জানতে এবং আপনার অর্ডার দিতে এখনই আমাদের সাথে যোগাযোগ করুন!
