পণ্যের বিবরণ:
|
পণ্য: | 5.7 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | টাচ স্ক্রিন: | ছাড়া |
---|---|---|---|
রেজোলিউশন: | 640x480 | দেখার দিক: | IPS সম্পূর্ণ দেখার কোণ |
ড্রাইভার আইসি: | JD9168S | পিন নাম্বার: | 40 পিন |
সংযোগ: | সংযোগকারী প্রকার | সারফেস লুমিনেন্স: | 500 cd/m2 (nits) |
ইন্টারফেস: | আরজিবি | LED লাইফটাইম: | 40,000 ঘন্টা |
বিশেষভাবে তুলে ধরা: | 640x480 টিএফটি আইপিএস ডিসপ্লে মডিউল,আরজিবি ইন্টারফেস টিএফটি আইপিএস ডিসপ্লে মডিউল,5.7-ইঞ্চি টিএফটি আইপিএস ডিসপ্লে মডিউল |
এই আইটেম সম্পর্কে Sfto570dx-7263AN
একটি কমপ্যাক্ট ফর্ম ফ্যাক্টারে উচ্চতর ভিজ্যুয়াল পারফরম্যান্সের জন্য ডিজাইন করা আমাদের 5.7 ইঞ্চি টিএফটি আইপিএস ডিসপ্লে মডিউলটির স্পষ্টতা এবং স্পন্দনের আবিষ্কার করুন। এই উচ্চ-মানের ডিসপ্লে মডিউলটি একটি খাস্তা 640x480 রেজোলিউশন সরবরাহ করে, যা শিল্প নিয়ন্ত্রণ প্যানেল থেকে শুরু করে শিক্ষাগত সরঞ্জামগুলিতে বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত তীক্ষ্ণ এবং বিস্তারিত চিত্রগুলি নিশ্চিত করে।
মূল বৈশিষ্ট্য:
প্রযুক্তিগত বৈশিষ্ট্য:
আদর্শ অ্যাপ্লিকেশন:
এই 5.7 ইঞ্চি টিএফটি আইপিএস ডিসপ্লে মডিউলটি উচ্চ রেজোলিউশন, উজ্জ্বলতা এবং স্থায়িত্বের ভারসাম্য প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত। আপনি আপনার শিল্প সরঞ্জামগুলির প্রদর্শন ক্ষমতা বাড়ানোর দিকে তাকিয়ে আছেন, একটি আকর্ষণীয় শিক্ষামূলক সেটআপ তৈরি করুন, বা আপনার সর্বশেষ প্রকল্পের জন্য ব্যবহারকারী-বান্ধব ইন্টারফেস বিকাশ করুন, এই প্রদর্শন মডিউলটি আপনার প্রয়োজনীয় পারফরম্যান্স এবং নির্ভরযোগ্যতা সরবরাহ করে।
কেন আমাদের ডিসপ্লে মডিউলটি চয়ন করবেন?
আমাদের 5.7 ইঞ্চি টিএফটি আইপিএস ডিসপ্লে মডিউল দিয়ে আপনার ভিজ্যুয়াল ডিসপ্লে আপগ্রেড করুন এবং গুণমান এবং কার্য সম্পাদনের পার্থক্যটি অনুভব করুন। এখনই অর্ডার করুন এবং একটি নির্ভরযোগ্য এবং উচ্চ-পারফরম্যান্স ডিসপ্লে সমাধান সহ আপনার প্রকল্পটি বাড়ানোর দিকে প্রথম পদক্ষেপ নিন।
পণ্য স্পেসিফিকেশন
আইটেম | স্পেসিফিকেশন | ইউনিট |
এলসিডি টাইপ | Tft | - |
রঙ প্রদর্শন | 16.7 মি | - |
দিকনির্দেশ দেখার | আইপিএস, সমস্ত দেখার কোণ | বাজে |
অপারেটিং তাপমাত্রা | -30 ~+80 | ℃ |
স্টোরেজ তাপমাত্রা | -30 ~+80 | ℃ |
মডিউল আকার | আউটলাইন অঙ্কন দেখুন | মিমি |
সক্রিয় অঞ্চল (ডাব্লু × এইচ) | 115.20x86.40 | মিমি |
বিন্দু সংখ্যা | 640 x 480 | বিন্দু |
এলসিএম কন্ট্রোলার | Jd9168s | - |
বিদ্যুৎ সরবরাহ ভোল্টেজ | 3.3 | V |
ব্যাকলাইট | 3 এস 7 পি-এলইডি (সাদা) | পিসি |
ইন্টারফেস | আরজিবি ইন্টারফেস | - |
বাহ্যিক মাত্রা
Asolute সর্বোচ্চ রেটিং
আইটেম | প্রতীক | মিনিট | সর্বোচ্চ | ইউনিট |
সরবরাহ ভোল্টেজ ভোল্টেজ | ভিসিসি | -0.3 | 3.3 | V |
ব্যাকলাইট সরবরাহ ভোল্টেজ | Vled | -0.3 | 6.0 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | -30 | 80 | ℃ |
স্টোরেজ তাপমাত্রা | Tst | -30 | 80 | ℃ |
ব্যাকলাইট বৈশিষ্ট্য
আইটেম | প্রতীক | সাধারণ মান | |
সরবরাহ ভোল্টেজ | Vled | 5 ভি | |
সরবরাহ বর্তমান | Il | 300 - মা | |
বিদ্যুৎ খরচ | Pl | 1.5 - ডাব্লু | |
পিডব্লিউএম নিয়ন্ত্রণ ফ্রিকোয়েন্সি | Fpdim | 50 কে হার্জ | |
ব্যাকলাইট অন অফ | উচ্চ |
ভেন |
1.4 vled v |
কম | 0 - 0.4 ভি | ||
পিডব্লিউএম নিয়ন্ত্রণ স্তর | উচ্চ |
ভিপিডিআইএম |
1.5 ভি |
কম | 0 - 0.4 ভি | ||
অভিন্নতা | ΔBP | 80% | |
জীবন সময় | সময় | 40 কে ঘন্টা |
ইন্টারফেস পিন সংজ্ঞা
পিন নং | প্রতীক | আই/ও | সংজ্ঞা |
1 | ইউ/ডি | আমি | প্যানেল মডিউলে আপ/ডাউন স্ক্যানের দিকনির্দেশ। |
2 | এনসি | - | কোন সংযোগ নেই। |
3 | Hsync | আমি | আরজিবি ইন্টারফেসে অনুভূমিক সিঙ্ক ইনপুট। |
4-6 | Vled | পি | এলইডি ড্রাইভারের জন্য বিদ্যুৎ সরবরাহ। |
7 | ভিসিসি | পি | টিএফটি জন্য বিদ্যুৎ সরবরাহ। |
8 | Vsync | আমি | আরজিবি ইন্টারফেসে উল্লম্ব সিঙ্ক ইনপুট। |
9 | ডি | আমি | ডেটা আরজিবি ইন্টারফেসে ইনপুট সক্ষম করে। |
10 | এক্সএল | আমি | কোন সংযোগ নেই। |
11 | তুমি | আমি | কোন সংযোগ নেই। |
12 | অ্যাড | আমি | পিডব্লিউএম সিগন্যাল ইনপুট পিন। |
13-15 | বি 5-বি 3 | আমি | নীল ডেটা বাস। |
16 | ভিএসএস | পি | গ্রাউন্ড |
17-19 | বি 2-বি 0 | আমি | নীল ডেটা বাস। |
20 | ভিএসএস | পি | গ্রাউন্ড |
21-23 | জি 5-জি 3 | আমি | সবুজ ডেটা বাস। |
24 | ভিএসএস | পি | গ্রাউন্ড |
25-27 | জি 2-জি 0 | আমি | সবুজ ডেটা বাস। |
28 | ভিএসএস | পি | গ্রাউন্ড |
29-31 | আর 5-আর 3 | আমি | লাল ডেটা বাস। |
32 | ভিএসএস | পি | গ্রাউন্ড |
33-35 | আর 2-আর 0 | আমি | লাল ডেটা বাস। |
36 | এক্সআর | আমি | কোন সংযোগ নেই। |
37 | ওয়াইডি | আমি | কোন সংযোগ নেই। |
38 | ডিসিএলকে | আমি | আরজিবি ইন্টারফেসে পিক্সেল ক্লক ইনপুট। |
39 | ভিএসএস | পি | গ্রাউন্ড |
40 | এল/আর | আমি | প্যানেল মডিউলে বাম/ডান স্ক্যানের দিকনির্দেশ। |

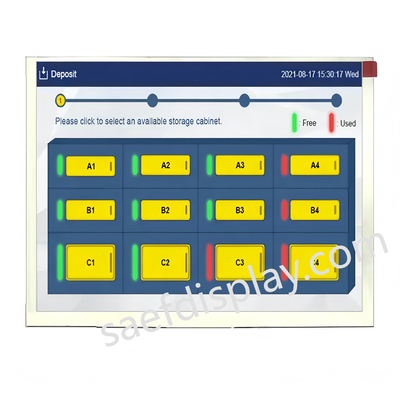

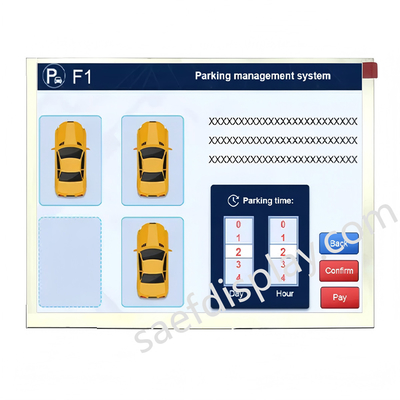

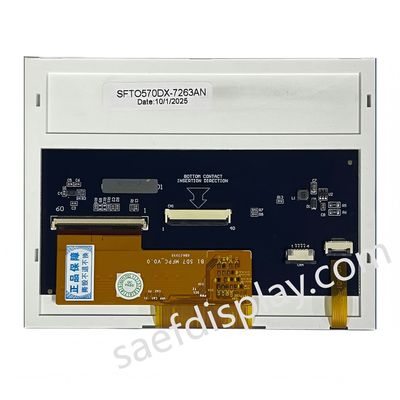

পণ্য চিত্র
