পণ্যের বিবরণ:
|
| পণ্য: | 1.28 ইঞ্চি টিএফটি এলসিডি | রেজোলিউশন: | 240x240 |
|---|---|---|---|
| ড্রাইভার আইসি: | Gc9a01 বা সমতুল্য | টাচ স্ক্রিন: | ছাড়া, পিসিএপি al চ্ছিক |
| কভার গ্লাস: | কাস্টমাইজযোগ্য | দেখার দিক: | আইপিএস সমস্ত দেখার কোণ |
| ইন্টারফেস: | SPI (কাস্টমাইজ করা যেতে পারে) | সংযোগ: | ZIF (কাস্টমাইজযোগ্য) |
| পিন নাম্বার: | 12 পিন (কাস্টমাইজ করা যাবে) | সারফেস লুমিনেন্স: | 350 সিডি/এম 2 (নিটস) (কাস্টমাইজযোগ্য） |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 240x240 গোলাকার TFT LCD,কাস্টমাইজযোগ্য গোলাকার টিএফটি এলসিডি,পিসিএপি টাচ রাউন্ড টিএফটি এলসিডি |
||
1.28 ইঞ্চি গোলাকার টিএফটি এলসিডি ডিসপ্লে দিয়ে আপনার পোশাক এবং আইওটি ডিভাইসগুলিকে উন্নত করুন
কাটিয়া প্রান্ত অ্যাপ্লিকেশন জন্য ডিজাইন, এই 1.28 ইঞ্চি বৃত্তাকার TFT এলসিডি ডিসপ্লে উচ্চ রেজোলিউশন, কাস্টমাইজযোগ্য বৈশিষ্ট্য, এবং শক্তিশালী কর্মক্ষমতা একত্রিত করে।অথবা শিল্প IoT ডিভাইস, এটি ব্যতিক্রমী স্পষ্টতা এবং নির্ভরযোগ্যতা প্রদান করে।
মূল বৈশিষ্ট্য
টেকনিক্যাল স্পেসিফিকেশন
অ্যাপ্লিকেশন
কেন আমাদের বেছে নিন?
এখনই অর্ডার করুন এবং কাস্টমাইজ করুন!
এই পণ্যটি অন্বেষণ এবং একটি উদ্ধৃতি অনুরোধ করার জন্য আমাদের ওয়েবসাইট দেখুনঃ www.saefdisplay.com
প্রোডাক্ট স্পেসিফিকেশন
| পয়েন্ট | বিষয়বস্তু |
| এলসিডি আকার | 1.২৮ (বিকৃতি) |
| প্রদর্শন মোড | সাধারণত কালো |
| রেজোলিউশন | 240 (H) RGB x 240 (V) |
| পয়েন্ট পিচ | 0.135 ((H) x 0.135 ((V) মিমি |
| সক্রিয় এলাকা | φ৩২.৪ মিমি |
| মডিউলের আকার | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) মিমি |
| রঙিন বিন্যাস | আরজিবি উল্লম্ব রেখা |
| ইন্টারফেস | এসপিআই ইন্টারফেস |
| ড্রাইভ আইসি | GC9A01 |
| উজ্জ্বলতা ((cd/m2) | ৩৫০ (টিআইপি) |
| দিকনির্দেশনা | আইপিএস, সমস্ত দেখার কোণ |
| ব্যাকলাইট | 2 সাদা এলইডি |
| অপারেটিং টেম্প। | -২০°সি~ +৭০°সি |
| স্টোরেজ তাপমাত্রা। | -৩০°সি ~+৮০°সি |
| ওজন | 1.2 |
যান্ত্রিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| না। | প্রতীক | বর্ণনা |
| 1 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 2 | LEDK | LED ক্যাথোড |
| 3 | LEDA | LED অ্যানোড |
| 4 | ভিডিডি | অ্যানালগ পাওয়ার সাপ্লাই |
| 5 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 6 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 7 | ডি/সি | ৪-লাইন সিরিয়াল ইন্টারফেসে তথ্য/কমান্ড নির্বাচন পিন প্রদর্শন করা। |
| 8 | সি এস | চিপ নির্বাচন পিন; নিম্ন সক্ষম, উচ্চ নিষ্ক্রিয়. |
| 9 | এসসিএল | এই পিন সিরিয়াল ইন্টারফেস ঘড়ি ব্যবহার করা হয় |
|
10 |
এসডিএ | এসপিআই ইন্টারফেস ইনপুট/আউটপুট পিন. ডেটা এসসিএল সিগন্যালের উত্থান প্রান্তে লক করা হয়। |
|
11 |
রিসেট |
এই সংকেতটি ডিভাইসটি পুনরায় সেট করবে এবং চিপটি সঠিকভাবে শুরু করার জন্য এটি প্রয়োগ করা আবশ্যক। |
| 12 | জিএনডি | পাওয়ার গ্রাউন্ড |
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| সরবরাহ ভোল্টেজ (I/O) | ভিডিডি | -০.3 | 4.6 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | VDDIO | -০.3 | 4.6 | V |
| লজিক ইনপুট ভোল্টেজ | ভিআইএন | -০.3 | ভিডিডি+০।3 | V |
| অপারেশন তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণ তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | টাইপ | ম্যাক্স | ইউনিট |
| LED ব্যাকলাইটের জন্য ভোল্টেজ | VbL | 2.9 | 3.0 | 3.1 | V |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | 2.5 | 2.8 | 3.3 | V |
| ইন্টারফেস অপারেশন ভোল্টেজ | VDDIO | 1.65 | 1.8 | 3.3 | V |
| গেট ড্রাইভার হাইভোল্টেজ | ভিএইচএইচ | 12 | - | 13 | V |
| গেট ড্রাইভার লোভোল্টেজ | ভিজিএল | -১১ | - | -৮ | V |
| ভিডিডির জন্য অপারেটিং বর্তমান | আইডিডি | -- | 2 | 3 | mA |
| LED ব্যাকলাইটের জন্য বর্তমান | আই বি এল | 35 | 40 | 45 | mA |
| উজ্জ্বলতা | আইবিআর | 300 | 350 | -- | cd/m2 |
| স্লিপ মোডে ভিডিডি | আই ডি | -- | 15 | 30 | uA |
| ঘুম মোডে VDDIO | আমি জানি | -- | 5 | 10 | uA |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | পরিমাপের শর্তাবলী | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| প্রতিক্রিয়া সময় | Tr+Tf | θ = 0o φ = 0o | ২৫ ডিগ্রি সেলসিয়াস |
- |
30 | 35 | এম এস |
|
দেখার কোণ |
θ |
φ = 0o | ২৫ ডিগ্রি সেলসিয়াস | 80 | 85 |
- |
ডিগ |
| φ = ১৮০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | 80 | 85 |
- |
|||
|
θ |
φ = ৯০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | 80 | 85 |
- |
||
| φ = 270o | ২৫ ডিগ্রি সেলসিয়াস | 80 | 85 |
- |
|||
| কন্ট্রাস্ট অনুপাত | সিআর | - | ২৫ ডিগ্রি সেলসিয়াস | 900 | 1100 | - | - |
|
রঙসিআইইসমন্বয় |
সাদা | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.304 | 0.324 | 0.344 |
- |
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.367 | 0.347 | 0.367 | |||
| লাল | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.624 | 0.644 | 0.664 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.313 | 0.333 | 0.353 | |||
| সবুজ | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.305 | 0.325 | 0.345 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.546 | 0.566 | 0.586 | |||
| নীল | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.114 | 0.134 | 0.154 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.104 | 0.124 | 0.144 | |||
| ট্রান্সমিট্যান্স (পোলারাইজার সহ) | 4.4 | 4.9 |
% |
||||

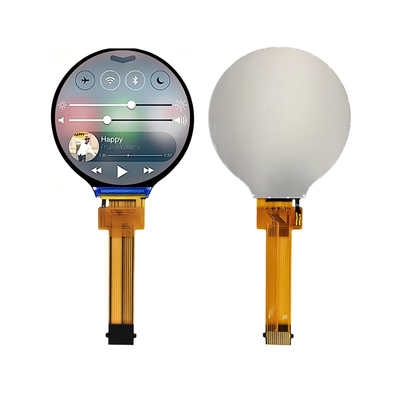

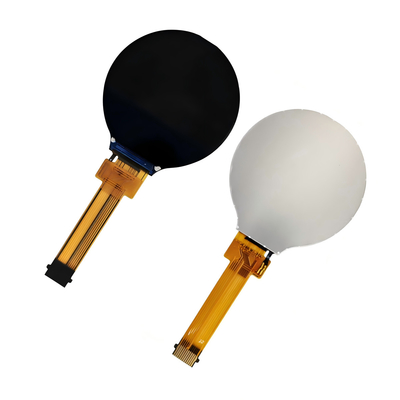

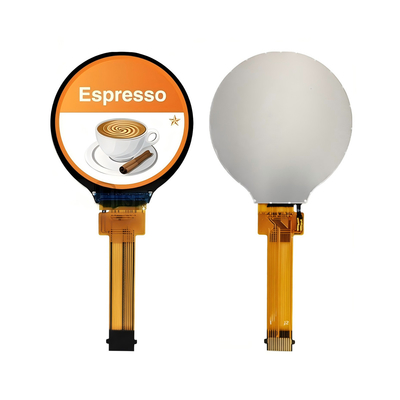

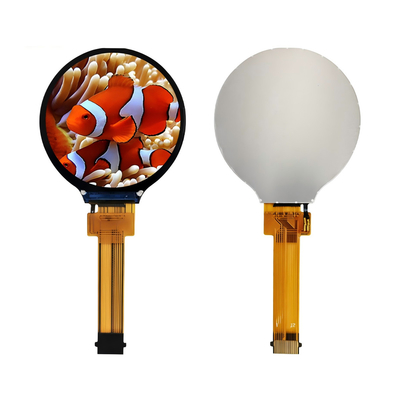

পণ্যের চিত্র
