পণ্যের বিবরণ:
|
প্রদর্শনের ধরন: | চরিত্র এলসিডি | বিন্যাস: | 20 অক্ষর x 4 লাইন |
---|---|---|---|
প্রযুক্তি: | এসটিএন পজিটিভ ট্রান্সমিসিভ | ডিসপ্লে কালার: | হলুদ সবুজ |
দেখার দিক: | 6 টা বাজে | ব্যাকলাইট: | সাদা এলইডি (পাশের লিট) |
ইন্টারফেস: | 8-বিট সমান্তরাল (এইচডি 44780 সামঞ্জস্যপূর্ণ) | ড্রাইভার আইসি: | SPLC780D |
লজিক ভোল্টেজ: | 3.3V | অপারেটিং টেম্প: | -20°C থেকে +70°C |
লাইফ টাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 20x4 অক্ষরের এলসিডি ডিসপ্লে,এসটিএন অক্ষর এলসিডি ডিসপ্লে মডিউল,অক্ষর এলসিডি ডিসপ্লে মডিউল |
এইচএমআই এবং কন্ট্রোল সিস্টেমের জন্য শিল্প 20 × 4 অক্ষর এলসিডি মডিউল
সেফ টেকনোলজির শক্ত ডিসপ্লে কঠোর পরিবেশে স্পষ্ট হলুদ/সবুজ পাঠ্য সরবরাহ করে, যা জার্মান এবং আমেরিকান শিল্প স্বয়ংক্রিয়তার জন্য ডিজাইন করা হয়েছে 3.3V সামঞ্জস্যের সাথে।
ইঞ্জিনিয়ারদের জন্য মূল সুবিধা:
HD44780-সামঞ্জস্যপূর্ণ নকশা
শিল্প-গ্রেড নির্ভরযোগ্যতা
অপ্টিমাইজড শক্তি দক্ষতা
টেকনিক্যাল স্পেসিফিকেশনঃ
অক্ষরের আকারঃ 4.76×2.96 মিমি
ভিউ এরিয়াঃ ৭৭×২৫.২ মিমি
মাত্রাঃ 98×60×13.2 মিমি
ডিউটি/বিয়াস: 1/16 ডিউটি, 1/5 বিয়াস
অ্যাপ্লিকেশনঃ
কারখানার অটোমেশন (ইন্ডাস্ট্রি 4.0)
সিএনসি মেশিন কন্ট্রোল।
ল্যাবরেটরি সরঞ্জাম।
খুচরা বিক্রয় POS টার্মিনাল।
সম্মতি ও গ্যারান্টিঃ
RoHS/REACH মেনে চলে। ISO 9001/14001 সার্টিফিকেট
এক বছরের ওয়ারেন্টি।
যান্ত্রিক মাত্রা
বিশেষ উল্লেখ
পয়েন্ট | স্ট্যান্ডার্ড মান |
প্রদর্শনের ধরন | ২০টি অক্ষর × ৪টি লাইন |
এলসিডি টাইপ | এসটিএন,পজিটিভ, হলুদ/সবুজ, ট্রান্সমিসিভ |
ড্রাইভারের অবস্থা | এলসিডি মডিউল: 1/16ডিউটি, 1/5বিয়াস |
দিকনির্দেশনা | ৬টা |
ব্যাকলাইটের ধরন | পাশের সাদা |
ইন্টারফেস | 8-বিট এমপিইউ ইন্টারফেস |
ড্রাইভার আইসি | SPLC780D |
মেকানিক্যাল স্পেসিফিকেশন
পয়েন্ট | স্ট্যান্ডার্ড মান | ইউনিট |
রূপরেখা মাত্রা | 98 ((L) * 60 ((W) * সর্বোচ্চ 13.2 ((T) | মিমি |
পর্যবেক্ষণ এলাকা | 77 ((L) * 25.2 ((W) | মিমি |
বিন্দু আকার | 0.56 ((W) × 0.56 ((H) | মিমি |
পয়েন্ট পিচ | 0.6 ((W) × 0.6 (H) | মিমি |
অক্ষরের আকার | 4.76 ((W) × 2.96 ((H) | মিমি |
পরম সর্বোচ্চ রেটিং
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | ম্যাক্স. | ইউনিট |
সিস্টেম পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | - | -০.3 | 3.5 | V |
এলসিডি ড্রাইভারের সরবরাহ ভোল্টেজ | ভিএলসিডি | - | ভিডিডি-১২ | ভিডিডি-০।3 | V |
ইনপুট ভোল্টেজ | ভিআইএন | - | -০.3 | ভিডিডি + ০।3 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | - | -২০ | 70 | °C |
সংরক্ষণ তাপমাত্রা | টিএসটি | - | -৩০ | 80 | °C |
স্টোরেজ আর্দ্রতা | এইচ ডি | তা < ৪০ °সি | 20 | 90 | % আরএইচ |
ডিসি বৈদ্যুতিক বৈশিষ্ট্য
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | ভিডিডি | - | - | 3.3 | - | V |
ইনপুট হাই ভোল্টেজ | এইচআইভি | - | 0.8VDD | - | ভিডিডি | V |
ইনপুট নিম্ন ভোল্টেজ | ভিআইএল | - | জিএনডি | - | 0.3VDD | V |
আউটপুট উচ্চ ভোল্টেজ | ভিওএইচ | - | 0.7VDD | - | ভিডিডি | V |
আউটপুট নিম্ন ভোল্টেজ | ভিওএল | - | জিএনডি | - | 0.2VDD | V |

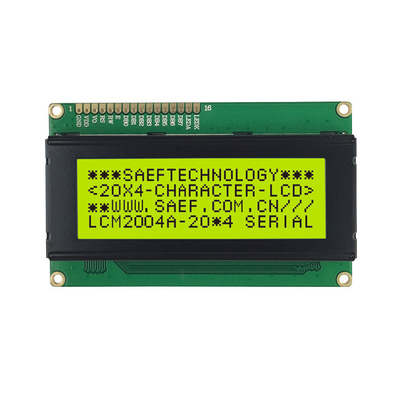

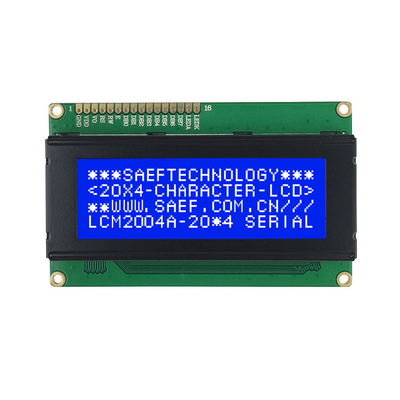

প্রোডাক্টের ছবি
