পণ্যের বিবরণ:
|
স্ক্রিন: | 2.8 ইঞ্চি রাউন্ড টিএফটি | রেজোলিউশন: | 480x480 পিক্সেল |
---|---|---|---|
টাচস্ক্রিন প্রকার: | ক্যাপাসিটিভ (জি+এফ কাঠামো) | ডিসপ্লে প্রযুক্তি: | আইপিএস টিএফটি এলসিডি |
ড্রাইভার আইসি: | ST7701S | কন্ট্রোলার স্পর্শ করুন: | CST836U |
ইন্টারফেস: | 3 এসপিআই + 18-বিট আরজিবি | দেখার কোণ: | 85 ° সমস্ত দিকনির্দেশ |
সারফেস লুমিনেন্স: | 300 cd/m² | অপারেটিং টেম্প।: | -20°C থেকে +70°C |
স্টোরেজ টেম্প।: | -30°C থেকে +80°C | পৃষ্ঠের কঠোরতা: | H6H গ্লাস |
কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | ব্যাকলাইট লাইফস্প্যান: | 40,000 ঘন্টা |
বিশেষভাবে তুলে ধরা: | 480x480 গোলাকার টিএফটি এলসিডি,গোলাকার টিএফটি এলসিডি ডিসপ্লে মডিউল,ST7701S টিএফটি এলসিডি ডিসপ্লে মডিউল |
ইন্টিগ্রেটেড টাচ সহ প্রিমিয়াম ২.৮" সার্কুলার আইপিএস টিএফটি ডিসপ্লে
শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা, সেফ টেকনোলজির SFTO280XC-7333A-CT একটি উচ্চ-রেজোলিউশন 480x480 বৃত্তাকার আইপিএস প্যানেলকে শক্তিশালী ক্যাপাসিটিভ টাচ প্রযুক্তির সাথে একত্রিত করে।স্মার্ট ডিভাইসের জন্য আদর্শ, চিকিৎসা সরঞ্জাম, এবং অটোমোবাইল ইন্টারফেস যেখানে বৃত্তাকার প্রদর্শন excels।
মূল প্রযুক্তিগত বৈশিষ্ট্যঃ
সার্টিফাইড এবং নির্ভরযোগ্য
নিম্নলিখিতগুলির জন্য আদর্শঃ
• ইন্ডাস্ট্রিয়াল এইচএমআই • পোষাকযোগ্য প্রযুক্তি • অটোমোটিভ গেজ • স্মার্ট হোম কন্ট্রোল • মেডিকেল ডিভাইস
গ্যারান্টিঃলাইফটাইম টেকনিক্যাল সাপোর্ট সহ ১ বছরের ফাংশনাল গ্যারান্টি। স্ট্যাটিক ইমেজগুলির জন্য বার্ন ইন প্রতিরোধের নির্দেশাবলী অন্তর্ভুক্ত।
সাধারণ বিবরণ
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
এলসিডি আকার | 2.76 | ইঞ্চি |
প্রদর্শন মোড | সাধারণত কালো | -- |
রেজোলিউশন | 480 ((RGB) x480 | পিক্সেল |
পিক্সেল পিচ | 0.1461*আরজিবি*০1461 | মিমি |
পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | |
দেখার দিক | আইপিএস | - |
মডিউল রূপরেখা মাত্রা | ৭৮ ((H) * ৭৮ ((V) * ৩.৮৭ ((D) | মিমি |
এলসিডি এএ | 70.13x70.13 | মিমি |
টিপি ভিএ | 70.53x70.53 | মিমি |
রঙ | ২৬২ কে | - |
ড্রাইভার আইসি | ST7701S | - |
ড্রাইভার আইসি র্যামের আকার | - | - |
ইন্টারফেস | 3SPI+18RGB | -- |
ব্যাকলাইট | সাদা এলইডি | -- |
স্পর্শ আইসি | CST836U | -- |
পৃষ্ঠের কঠোরতা | ≥6H | -- |
স্পর্শ কাঠামো | জি+এফ | -- |
কভার লেন্স | গ্লাস | -- |
রঙ | কালো | -- |
অপারেটিং তাপমাত্রা | -২০°সি থেকে +৭০°সি | -- |
সংরক্ষণ তাপমাত্রা | -30°C থেকে +80°C | -- |
যান্ত্রিক রূপরেখা মাত্রা
পিন নির্ধারণ
পিন | প্রতীক | বর্ণনা |
1 | LEDA | LED ANODE |
2 | LEDK | LED ক্যাথোড |
3 | LEDK | LED ক্যাথোড |
4 | জিএনডি | মাটি |
5 | ভিসিআই | এলসিডি এনালগ পাওয়ার সাপ্লাই (3.3V) |
6 | রিসেট | সিগন্যাল পুনরায় সেট করুন |
7 | এন সি | সংযোগ নেই |
8 | এন সি | সংযোগ নেই |
9 | এসডিএ | এসপিআই ডেটা সিগন্যাল |
10 | এসসিকে | এসপিআই ঘড়ি সংকেত |
11 | সি এস | এসপিআই চিপ নির্বাচন সংকেত |
12 | পিসিএলকে | আরজিবি ডট ক্লক সিগন্যাল |
13 | DE | আরজিবি ডেটা সক্রিয় সংকেত |
14 | VSYNC | আরজিবি ফ্রেম সিঙ্ক্রোনাইজিং সিগন্যাল |
15 | HSYNC | আরজিবি লাইন সিঙ্ক্রোনাইজিং সিগন্যাল |
১৬-৩৩ | DB0-DB17 | RGB তথ্য ((B2-B7,G2-G7,R2-R7) |
34 | জিএনডি | মাটি |
35 | TP_INT | স্পর্শ বিচ্ছিন্ন করুন |
36 | TP_SDA | টাচ আইআইসি ডাটা সিগন্যাল |
37 | TP_SCL | টাচ আইআইসি ক্লক সিগন্যাল |
38 | TP_RESET | টাচ রিসেট সিগন্যাল |
39 | TP_VCI | টাচ পাওয়ার সাপ্লাই |
40 | TP_GND | মাটি স্পর্শ করুন |
পরম সর্বোচ্চ রেটিং
পয়েন্ট | প্রতীক | মিনিট। | ম্যাক্স. | ইউনিট |
পাওয়ার ভোল্টেজ |
ভিসিআই | -০.30 | +৩।3 | V |
আইওভিসিসি | -০.30 | +২।5 | V | |
TP_VCI | / | / | V | |
TP_IOVCC | / | / | V | |
অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ জন।0 | 70.0 | °C |
সংরক্ষণ তাপমাত্রা | টিএসটি | - ত্রিশ।0 | 80.0 | °C |
অপারেটিং এবং স্টোরেজ আর্দ্রতা |
Hstg | ১০% | ৯০% | % ((RH) |
বৈদ্যুতিক বৈশিষ্ট্য
পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
ডিজিটাল সাপ্লাই ভোল্টেজ | আইওভিসিসি | 1.65 | 1.8 | 1.95 | V | |
অ্যানালগ সরবরাহভোল্টেজ |
ভিসিআই | 2.5 | 2.8 | 3.3 | V | |
টিপি পাওয়ার | TP_VCI | / | / | / | V | |
টিপি পাওয়ার | TP_IOVCC | / | / | / | V | |
ইনপুট সিগন্যাল ভোল্টেজ |
কম স্তর |
ভিআইএল | 0 | - |
0.3 x আইওভিসিসি |
V |
উচ্চ স্তর |
এইচআইভি |
0.7 x আইওভিসিসি |
- | আইওভিসিসি | V | |
ডিজিটাল বর্তমানসরবরাহ ভোল্টেজ |
আইআইওভিসি | - | 20 | 35 | মা | |
অ্যানালগ সরবরাহ ভোল্টেজের বর্তমান | আইভিসিআই | - | 35 | 50 | মা |
ব্যাকলাইট ইউনিট ড্রাইভিং অবস্থা
পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
সামনের স্রোত | যদি | - | 80 | - | মা |
সামনের বর্তমান ভোল্টেজ | VF | 2.8 | 2.9 | - | V |
ব্যাকলাইট শক্তিব্যবহার |
ডব্লিউবিএল | 224 | 232 | - | এম ডাব্লু |
অপারেটিং লাইফ টাইম | -- | 30000 | 40000 | -- | ঘন্টা |

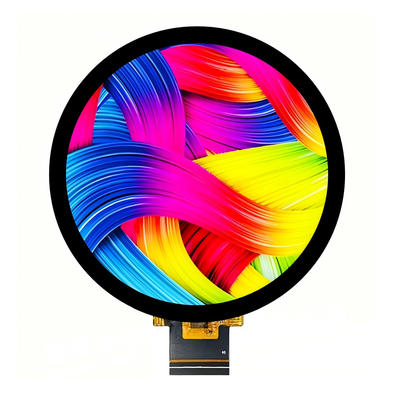

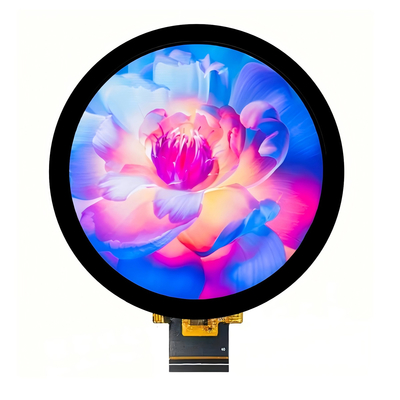

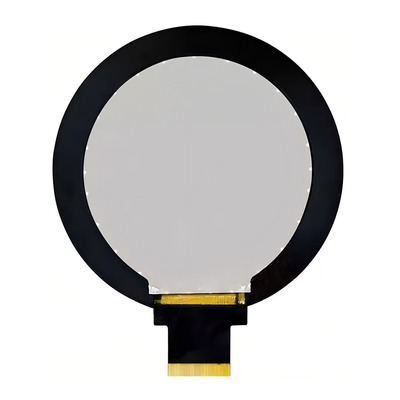

পণ্যের চিত্র
