পণ্যের বিবরণ:
|
প্রদর্শনের ধরন: | 20 অক্ষর x 4 লাইন এসটিএন এলসিডি | ভোল্টেজ: | 3.0V ± 0.2V (কম বিদ্যুৎ খরচ) |
---|---|---|---|
দেখার দিক: | 6 টা বাজে | ইন্টারফেস: | 8-বিট এমপিইউ সমান্তরাল |
ড্রাইভার আইসি: | এসপিএলসি 780 ডি বা সমতুল্য (শিল্প-গ্রেড) | ব্যাকলাইট: | হলুদ-সবুজ এলইডি (100 সিডি/এম² টাইপ।) |
অপারেটিং টেম্প: | -20°C থেকে +70°C | মাত্রা: | 98 (l) x 60 (ডাব্লু) x 13.2 (টি) |
দেখার এলাকা: | 77 (l) * 25.2 (ডাব্লু) | বিপরীতে সামঞ্জস্য: | ভিও পিন (সহজ টিউনিং) |
দায়িত্ব/পক্ষপাত: | 1/16 কর্তব্য, 1/5 পক্ষপাত | ESD সুরক্ষা: | ± 8 কেভি এয়ার / ± 4 কেভি যোগাযোগ (শক্তিশালী) |
নির্ভরযোগ্যতা: | মিল-এসটিডি-১০৫ই পরীক্ষিত (শিল্পিক স্থায়িত্ব) | কমপ্লায়েন্স: | রোহস, পৌঁছনো, ইইউ নির্দেশাবলী |
বিশেষভাবে তুলে ধরা: | STN 20x4 ক্যারেক্টার LCD মডিউল,হলুদ/সবুজ 20x4 LCD মডিউল |
শিল্প ও এমবেডেড সিস্টেমের জন্য পেশাদার গ্রেড 20x4 এলসিডি
এসএফবিএম ২০০৪ এইচএক্স-এ-ওয়াই একটি উচ্চ নির্ভরযোগ্যতা 20 × 4 অক্ষর এলসিডি মডিউল যা অটোমেশন, চিকিত্সা সরঞ্জাম এবং পরীক্ষাগার সরঞ্জামগুলিতে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে।অতি-নিম্ন শক্তি খরচ সহ 3V এ কাজ (0.15mA typ.), এটি শিল্প তাপমাত্রা পরিসীমা (-20°C থেকে +70°C) জুড়ে ব্যতিক্রমী কর্মক্ষমতা প্রদান করে।
প্রধান প্রযুক্তিগত সুবিধা
টেকনিক্যাল স্পেসিফিকেশনস ডিপ ডাইভ
সম্মতি এবং দীর্ঘায়ু
ডিজাইন ইঞ্জিনিয়ারদের জন্য
পিনআউট ডায়াগ্রাম, টাইমিং ওয়েভফর্ম (পৃষ্ঠা 9) এবং সম্পূর্ণ ডেটাশিটে ডিডিআরএএম ম্যাপিং টেবিলগুলি ডাউনলোড করুন। এআরএম, পিআইসি এবং এভিআর এমসিইউগুলির সাথে সামঞ্জস্যপূর্ণ।
যান্ত্রিক মাত্রা
বিশেষ উল্লেখ
পয়েন্ট | স্ট্যান্ডার্ড মান |
প্রদর্শনের ধরন | ২০টি অক্ষর, ৪টি লাইন |
এলসিডি টাইপ | STN ((Y-G),POSITIVE,TRANSMISSIVE |
ড্রাইভারের অবস্থা | এলসিডি মডিউল: 1/16ডিউটি, 1/5বিয়াস |
দিকনির্দেশনা | ৬টা |
ব্যাকলাইটের ধরন | হলুদ সবুজ |
ইন্টারফেস | 8-বিট এমপিইউ ইন্টারফেস |
ড্রাইভার আইসি | SPLC780D |
পরম সর্বোচ্চ রেটিং
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | ম্যাক্স. | ইউনিট |
সিস্টেম পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | - | -০.3 | 5.5 | V |
এলসিডি ড্রাইভারের সরবরাহ ভোল্টেজ | ভিএলসিডি | - | 4.0 | 5.0 | V |
ইনপুট ভোল্টেজ | ভিআইএন | - | -০.3 | 5.5 | V |
অপারেটিং তাপমাত্রা | শীর্ষ | - | -২০ | 70 | °C |
সংরক্ষণ তাপমাত্রা | টিএসটি | - | -৩০ | 80 | °C |
স্টোরেজ আর্দ্রতা | এইচ ডি | তা < ৪০ °সি | 20 | 80 | % আরএইচ |
ডিসি বৈদ্যুতিক বৈশিষ্ট্য
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
লজিক সরবরাহ ভোল্টেজ | ভিডিডি | - | 2.8 | 3.0 | 3.5 | V |
ইনপুট হাই ভোল্টেজ | এইচআইভি | - | 2.2 | - | 5.0 | V |
ইনপুট নিম্ন ভোল্টেজ | ভিআইএল | - | 0 | - | 0.6 | V |
আউটপুট উচ্চ ভোল্টেজ | ভিওএইচ | - | 2.4 | - | 5.0 | V |
আউটপুট নিম্ন ভোল্টেজ | ভিওএল | - | 0 | - | 0.4 | V |
ব্যাকলাইটের বৈশিষ্ট্য
পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট |
সামনের ভোল্টেজ | Vf | If=30mA | 2.9 | 3.0 | 3.1 | V |
বিপরীত প্রবাহ | আইআর | যদি=5v | 5 | uA | ||
গড় উজ্জ্বলতা | IV | If=30mA | 100 | cd/m2 | ||
অভিন্নতা | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
রঙ | Y-G |

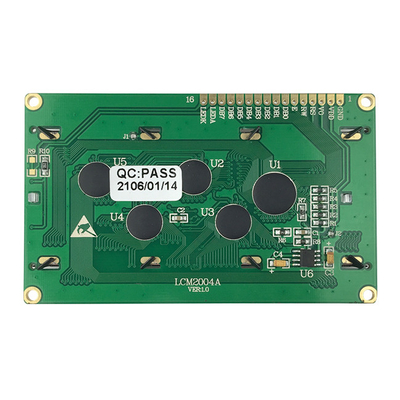

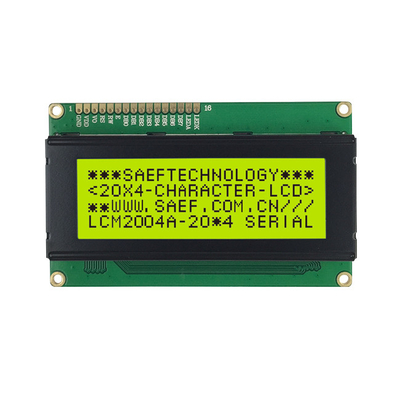

পণ্যের চিত্র

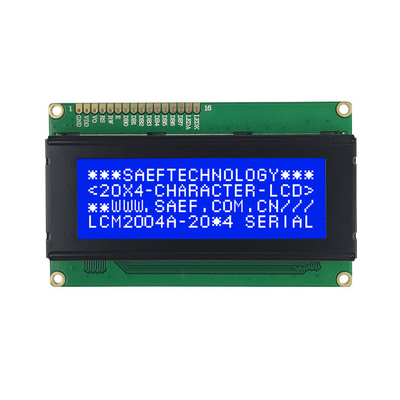

এসটিএন ব্লু মোড ঐচ্ছিক
